کنترلر DSE 8610 MKII — موازی‌سازی و Mission Critical

توضیحات

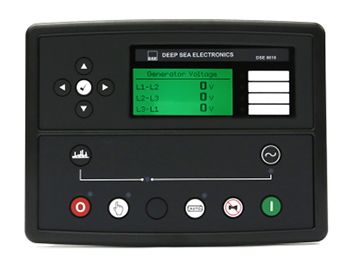

کنترلر DSE 8610 MKII تخصصی پروژه‌های Mission Critical از خانواده ۸۶۰۰ شرکت Deep Sea Electronics است. این کنترلر می‌تواند تا هشت ژنراتور را به صورت همزمان sync کند و تقسیم بار (Load Sharing) انجام دهد، یا به صورت موازی با شبکه برق شهر (Mains Paralleling) برای کاهش پیک بار (peak shaving) یا تزریق توان (export) کار کند. برای دیتاسنترها، بیمارستان‌های مرجع، هتل‌های ۵ ستاره و صنایع تولید پیوسته که Redundancy و انتقال نرم بار حیاتی است، DSE 8610 MKII استاندارد صنعت است.

مشخصات کلیدی DSE 8610 MKII

قابلیت‌های پیشرفته DSE 8610 MKII

• موازی‌سازی تا هشت ژنراتور همزمان
• موازی‌سازی با شبکه برق شهر (Mains Parallel) برای peak shaving
• بار-انداختن و بار-برداری نرم (soft loading / soft unloading)
• پروتکل DSENet® برای ارتباط با DSE 8660 MKII (کنترلر شبکه)
• حفاظت‌های پیشرفته IEEE Std برای شبکه (over/under frequency، vector shift، ROCOF)
• Synchronization دقیق با مدیریت لحظه‌ای فاز، فرکانس و ولتاژ

مقایسه DSE 8610 MKII با مدل‌های دیگر

DSE 7320 MKII: برای تک‌ژنراتور بدون موازی‌سازی — اگر فقط emergency standby دارید این کافی است. DSE 7420 MKII: نسخه پیشرفته‌تر ۷۳۲۰ بدون قابلیت موازی‌سازی. DSE 8660 MKII: کنترلر طرف شبکه که با ۸۶۱۰ ست می‌شود.

چه زمانی DSE 8610 لازم است؟

اگر پروژه شما در یکی از این دسته‌ها قرار می‌گیرد، DSE 8610 MKII توصیه می‌شود:

• دیتاسنتر — Tier III و Tier IV نیاز به Redundancy N+1 یا 2N با چند ژنراتور موازی دارند.
• بیمارستان مرجع — اتاق عمل و ICU نیاز به انتقال بدون قطع لحظه‌ای دارند (soft loading).
• هتل ۵ ستاره — ترکیب چند ژنراتور برای بار متغیر روزانه و کنترل مصرف.
• صنایع تولید پیوسته — پتروشیمی، فولاد، سیمان — قطعی برق چند ثانیه باعث خسارت میلیاردی می‌شود.
• پروژه‌های با peak shaving — کاهش هزینه برق شهر با موازی‌کردن ژنراتور در ساعات اوج مصرف.

برای پروژه‌های ساده emergency standby، استفاده از DSE 8610 overkill است و باعث افزایش غیرضروری هزینه می‌شود. در این صورت DSE 7320 MKII کافی است.

یادداشت‌های مهندس برق ارشد — پارامترهای حیاتی پیکربندی

پنجره‌های سینکرونیزاسیون

قبل از بستن کنتاکتور paralleling، ماژول DSE 8610 MKII سه شرط را تأیید می‌کند: اختلاف فرکانس ±۰.۵ هرتز (پیش‌فرض)، اختلاف ولتاژ ±۵٪ نامی، اختلاف فاز ±۱۰ درجه. این مقادیر در Configuration Suite قابل تنظیم هستند. برای پروژه‌های Mission Critical که دسته توقف لحظه‌ای را تحمل نمی‌کنند، پنجره‌های sync معمولاً سخت‌تر تنظیم می‌شوند (فرکانس ±۰.۲ هرتز، فاز ±۵ درجه).

حالت کنترل توان

پس از sync، حالت کنترل بار قابل انتخاب است:

• Isochronous — فرکانس ثابت روی ۵۰ هرتز (یا ۶۰)، بار kW بر اساس درصد توان نامی تقسیم می‌شود
• Droop — فرکانس متناسب با بار کم می‌شود (معمولاً ۴٪ droop = ۴۸ هرتز در بار کامل)

در سیستم چند ژنراتور، یک ماژول روی isochronous (master) و بقیه روی droop قرار می‌گیرند — یا همه روی isochronous با load sharing از طریق DSENet® (روش ترجیحی).

حفاظت ضد جزیره‌سازی

برای پروژه‌های موازی با شبکه برق شهر:

• ROCOF — ۱ تا ۲ هرتز بر ثانیه (تشخیص قطع شبکه)
• Vector Shift — ۶ تا ۱۲ درجه
• Over/Under Frequency — معمولاً ±۲ هرتز
• Over/Under Voltage — معمولاً ±۱۰٪

این تنظیمات باید بر اساس الزامات قرارداد فروش انرژی به شبکه برق ایران تنظیم شوند. هر چه تنظیمات سخت‌تر، احتمال trip اضطراری بیشتر اما حفاظت در برابر جزیره‌سازی بهتر.

خروجی AVR و گاورنر

DSE 8610 MKII دو خروجی آنالوگ مهم دارد: AVR Control (به ورودی تنظیم ولتاژ آلترناتور برای کنترل kVAR و sync ولتاژ) و Governor Control (به ورودی setpoint گاورنر برای کنترل kW و sync فرکانس). هر دو ۰ تا ۱۰ ولت DC یا ۴ تا ۲۰ میلی‌آمپر — قابل پیکربندی. ضرایب PID داخلی برای هر دو حلقه (kW PID و kVAR PID) به‌صورت جداگانه تنظیم می‌شوند.

تعداد ورودی/خروجی برای پروژه‌های چند ژنراتور

۱۲ خروجی دیجیتال + ۱۲ ورودی دیجیتال + ۳ ورودی آنالوگ — کافی برای پروژه‌های تا ۸ ژنراتور موازی. برای پروژه‌های بزرگ‌تر، می‌توان از ماژول توسعه DSE2548 یا DSE2541 از طریق DSENet® استفاده کرد.

نصب DSE 8610 MKII

نصب کنترلر DSE 8610 MKII روی تابلو نیاز به سه مرحله دارد:

1. نصب فیزیکی: برش پنل تابلو طبق ابعاد دیتاشیت رسمی، نصب گاسکت و فشردن یکنواخت برای حفاظت IP65.
2. اتصالات الکتریکی: تغذیه DC مستقیم از باتری استارت با فیوز جداگانه، اتصال CT (در مدل‌های با پایش جریان) و ترمیناتورهای CAN bus در دو سر باس.
3. پیکربندی: اتصال PC به ماژول از طریق USB، باز کردن DSE Configuration Suite، تنظیم پارامترها بر اساس مشخصات پروژه، تست warning و shutdown.

برای راهنمای جامع نصب و راه‌اندازی، راهنمای جامع کنترلر DSE در همین سایت را مطالعه کنید.

راهنمای نصب DSE 8610 MKII — اطلاعات مرجع ترمینال‌بلاک و I/O

DSE 8610 MKII پیچیده‌ترین ماژول از سری ۸۶۰۰ MKII است و در مقایسه با خانواده ۷۳۰۰ MKII تعداد بسیار بیشتری ترمینال (۷۶ پین در مقابل ۵۸) دارد. این تعداد بالا به دلیل دو ورودی ولتاژ سه‌فاز جداگانه (ژنراتور + باس) و خروجی‌های آنالوگ Governor و AVR است.

ابعاد و حفاظت فیزیکی

منبع: دیتاشیت رسمی Deep Sea Electronics، سند ۰۵۵-۲۰۴ صفحات ۳، ۶ و ۸ (Part Number 8610-02).

ترمینال‌بلاک DSE 8610 MKII — پین‌اوت کامل (تک‌ژنراتور)

پورت‌های ارتباطی DSE 8610 MKII

• USB-A: پورت ذخیره داده (data logging تا ۲۰ پارامتر همزمان)
• USB-B: پورت پیکربندی (DSE Configuration Suite)
• RS232: یک پورت Modbus RTU
• RS485: دو پورت ایزوله Modbus RTU
• Ethernet: یک پورت ۱۰/۱۰۰ مگابیت — Modbus TCP و SNMP v2c
• CAN: سه پورت ایزوله — ECU، MSC Link اصلی، MSC Link پشتیبان
• DSENet®: یک پورت توسعه برای ماژول‌های I/O خارجی

کابل، فیوز و نکات نصب DSE 8610 MKII

• کابل DC تغذیه: ۱.۵ تا ۲.۵ میلی‌متر مربع، فیوز ۲ آمپر fast-acting.
• کابل Fuel و Start: ۲.۵ تا ۴ میلی‌متر مربع، فیوز ۱۵ آمپر مجزا.
• کابل خروجی Governor/AVR: twisted pair shielded، حداکثر ۳۰ متر، shield از یک سر زمین. ایزولاسیون ۳ کیلو ولت برای AVR — حتماً جدا از power.
• کابل CAN bus موتور (ECU): Belden 9841 یا معادل، حداکثر ۲۵۰ متر، ترمیناتور ۱۲۰ اهم در هر دو سر.
• کابل MSC Link (paralleling): Belden 9841 ترجیحاً، حداکثر ۱.۲ کیلومتر در ۲۵۰ kbps با ترمیناتور.
• زمین حفاظتی: پیچ سبز-زرد ۴ میلی‌متر مربع به شاسی تابلو (به دلیل تعداد بالای ورودی‌های با ایزولاسیون، زمین قوی الزامی است).
• جداسازی: حداقل ۳۰۰ میلی‌متر فاصله کابل سیگنال از کابل قدرت سه‌فاز.

کاربردهای رایج DSE 8610 MKII در ایران

• بیمارستان‌های مرجع و دیتاسنترها (Tier III/IV): ۲ تا ۴ ژنراتور موازی برای redundancy، کوتاه‌ترین زمان transfer از طریق synchronization با شبکه.
• هتل‌های ۵ ستاره: Backup standby با امکان anti-islanding برای ایمنی پرسنل تعمیرات.
• پروژه‌های نفت و گاز با تابلوی Prime Power: ۲-۸ ژنراتور موازی برای پایداری ولتاژ بار تکنیکی متغیر.
• کارخانه‌های فلز/سیمان با تابلوی Peak Lopping: هنگام پیک مصرف، ژنراتور موازی شبکه می‌شود تا تعرفه پیک کاهش یابد (با DSE 8660 MKII).

عیب‌یابی میدانی DSE 8610 MKII

توالی Power-On Self-Test (POST) سالم

1. ولتاژ تغذیه روی پین‌های ۱-۲ متصل می‌شود، LED تغذیه روشن می‌شود.
2. نمایشگر LCD ۴ خطی روشن می‌شود، logo Deep Sea برای ۲-۳ ثانیه.
3. صفحه ابتدایی main meter ظاهر می‌شود.
4. وضعیت ارتباط MSC Link بررسی می‌شود — اگر چند ژنراتور در شبکه باشند، آیکون MSC ظاهر می‌شود.
5. هیچ خطایی نباید فعال باشد — Alarm LED خاموش و module آماده مد Auto/Test.

فلوچارت ۵ مرحله‌ای — “سینکرونیزاسیون موفق نمی‌شود”

1. ولتاژ Bus را روی پین‌های ۴۸-۵۱ اندازه‌گیری کنید: باید ولتاژ سه‌فاز باس را ببیند. اگر صفر ← کابل Bus قطع است یا CT جریان روی Bus اشتباه نصب شده.
2. تفاوت فرکانس و فاز را بررسی کنید: در صفحه Synch Scope نمایشگر، نقطه باید کند چرخش کند. خیلی سریع = فرکانس ژنراتور خیلی دور از Bus ← تنظیم بهتر Governor PID.
3. ترتیب فاز: اگر A-B-C ژنراتور با A-B-C Bus جابجاست ← کابل را معکوس کنید (هرگز برای تست هم سینک نکنید).
4. پنجره سینکرون (Sync Window): در پیکربندی، رنج‌های ±۰.۵ هرتز، ±۵٪ ولتاژ، ±۱۰ درجه فاز پیش‌فرض هستند.
5. تنظیم AVR و Governor: خروجی‌های پین ۳۵-۳۶ (Governor) و ۳۸-۳۹ (AVR) باید کار کنند — تست در مد Manual Speed/Voltage.

۱۰ خطای میدانی شایع DSE 8610 MKII و راه‌حل

• MSC Link Lost: یکی از ژنراتورهای موازی‌شده ارتباط را از دست داده — کابل MSC، ترمیناتور، یا ماژول mate را بررسی کنید.
• Sync Fail Timeout: فرکانس یا ولتاژ تثبیت نمی‌شود — PID Governor یا AVR را تنظیم کنید.
• Load Share Imbalance: یک ژنراتور بار بیشتر از سایرین می‌کشد — CT ratio هر ماژول مقایسه کنید.
• Reverse Power Trip: ژنراتور بار منفی می‌گیرد (موتور شده) — دلیل: قطع سوخت یا خرابی Governor.
• Bus Under Voltage: ولتاژ Bus زیر آستانه افتاده — قبل از sync کردن، AVR Bus را بررسی کنید.
• Mains Decoupling Alarm: ROCOF یا Vector Shift فعال شد — ممکن است islanding واقعی باشد یا setpoint خیلی حساس.
• Governor Output Saturated: خروجی ۳۵-۳۶ به حد ±۱۰ ولت رسیده ولی فرکانس تثبیت نشد — gain PID خیلی پایین یا بار خیلی سنگین.
• CAN Data Fail (ECU): ترمیناتور ۱۲۰ اهم یا کابل CAN ECM خراب.
• CAN Data Fail (MSC): ترمیناتور یا کابل MSC Link خراب.
• kVAR Setpoint Out of Range: Power Factor نامی نامتعادل — Reactive Power Setpoint را در پیکربندی بازبینی کنید.

پایگاه کدهای خطا: برای فهرست کامل کدهای SPN/FMI موتورهای پرکینز، بادوین، کامینز و سایر OEM ها که در نمایشگر DSE نمایش داده می‌شوند، به پایگاه کدهای خطای دیزل ژنراتور پرکینز مراجعه کنید.

کالیبراسیون اولیه DSE 8610 MKII

1. CT Primary/Secondary: نسبت CT ژنراتور.
2. Nominal Voltage/Frequency: ۲۳۰/۴۰۰ ولت، ۵۰ هرتز.
3. kW Nominal: توان نامی ژنراتور (مثلاً ۵۰۰ کیلووات).
4. Governor PID Tuning: P=۲.۵، I=۱.۰، D=۰.۱ شروع — تنظیم میدانی با Load Bank.
5. AVR PID Tuning: P=۳.۰، I=۱.۲، D=۰.۱ شروع — تنظیم با تغییر بار راکتیو.
6. Sync Window: فرکانس ±۰.۵ هرتز، ولتاژ ±۵٪، فاز ±۱۰ درجه.
7. MSC Link Settings: ID منحصربه‌فرد هر ژنراتور (۱ تا ۳۲)، baud rate یکسان.
8. Load Share Mode: Isochronous (تمام ژنراتورها بار را تقسیم می‌کنند) یا Droop (مد قدیمی‌تر).

اسناد رسمی Deep Sea Electronics برای DSE 8610 MKII

• ۰۵۵-۲۰۴: Data Sheet
• ۰۵۳-۱۸۲: Installation Instructions
• ۰۵۷-۲۵۴: Operator Manual
• ۰۵۷-۲۳۸: Configuration Suite PC Manual

تأمین DSE 8610 MKII از نشرنیرو

کنترلر DSE 8610 MKII در نشرنیرو به صورت وارداتی مستقیم از کانال‌های اروپایی تأمین می‌شود. هر ماژول با ۱۸ ماه گارانتی تعویض و خدمات پس از فروش ارائه می‌گردد.

برای استعلام قیمت روز، موجودی و مشاوره فنی پیش از خرید، با تیم فنی نشرنیرو از طریق صفحه تماس در ارتباط باشید.

اگر دیزل ژنراتور موتور شما هنوز انتخاب نشده، صفحات راهنمای جامع پرکینز و راهنمای بادوین را مطالعه کنید.
