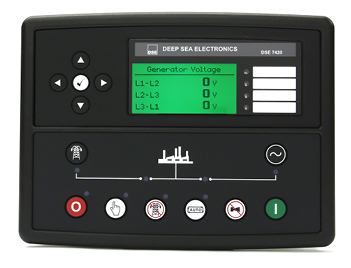

کنترلر DSE 7420 MKII — AMF نسخه پیشرفته

توضیحات

کنترلر DSE 7420 MKII نسخه پیشرفته‌تر سری ۷۳۰۰ شرکت Deep Sea Electronics انگلستان است. این کنترلر AMF تک‌ژنراتور تمام قابلیت‌های مدل DSE 7320 MKII را در بر می‌گیرد و علاوه بر آن I/O بیشتر، نمایشگر بزرگ‌تر و قابلیت‌های اضافی PLC ارائه می‌دهد. برای پروژه‌هایی که نیاز به انعطاف تابلوی کنترل بیشتر دارند (سیستم‌های BMS پیچیده‌تر، اتصال چندین سنسور خارجی) DSE 7420 MKII گزینه بهینه است.

مشخصات کلیدی DSE 7420 MKII

قابلیت‌های پیشرفته DSE 7420 MKII

• I/O قابل پیکربندی بیشتر نسبت به ۷۳۲۰
• نمایشگر LCD گرافیکی بزرگ‌تر برای نمایش همزمان پارامترهای بیشتر
• قابلیت‌های پیشرفته‌تر PLC شامل function blocks بیشتر
• پشتیبانی Modbus TCP/IP در کنار Modbus RTU
• قابلیت ذخیره و انتقال فایل پیکربندی بین چند ماژول مشابه

مقایسه DSE 7420 MKII با مدل‌های دیگر

DSE 7320 MKII: مدل پایه‌تر همین خانواده، مناسب اکثر پروژه‌های B2B. DSE 8610 MKII: برای موازی‌سازی چند ژنراتور. DSE 704: نسخه فشرده اقتصادی برای ژنراتورهای کوچک.

یادداشت‌های مهندس برق ارشد — پیکربندی تخصصی DSE 7420 MKII

ورودی حسگری ولتاژ سه‌فاز

DSE 7420 MKII ولتاژ سه‌فاز + نول را هم در سمت شبکه شهر و هم در سمت ژنراتور به‌صورت مستقیم پایش می‌کند. محدوده ورودی: ۱۵ تا ۴۱۵ ولت فاز-نول RMS، فرکانس ۴۵ تا ۶۵ هرتز — کافی برای شبکه ۵۰ هرتز ایران و ۶۰ هرتز کشورهای حاشیه خلیج. برای ولتاژهای بالاتر (۶.۶ کیلوولت)، PT مخصوص با ratio مناسب باید نصب شود.

خروجی کنترل AVR و گاورنر

این مدل خروجی آنالوگ ۰ تا ۱۰ ولت DC (یا ۴ تا ۲۰ میلی‌آمپر، قابل پیکربندی) برای کنترل گاورنر سرعت موتور دارد. ضرایب PID از Configuration Suite تنظیم می‌شوند — تنظیم نادرست منجر به نوسان (hunting) دور موتور می‌شود. برای موتورهای الکترونیکی، فرمان سرعت از طریق CAN bus J1939 (CCVS / TSC1) ارسال می‌شود و نیاز به خروجی آنالوگ نیست.

سرعت CAN bus قابل تنظیم

پیش‌فرض ۲۵۰ کیلوبیت بر ثانیه (J1939 استاندارد). برای موتورهای Cummins QSX15، QSK45 و MTU سری ۲۰۰۰ که از ۵۰۰ kbps استفاده می‌کنند، تنظیمات CAN در Configuration Suite باید تغییر کند — در سرعت ۵۰۰ kbps حداکثر طول کابل به ۱۰۰ متر کاهش می‌یابد.

ورودی‌های آنالوگ سندرینگ

۳ ورودی آنالوگ standard resistive sender (پیش‌فرض ۰ تا ۱۰۰۰ اهم) برای فشار روغن، دمای آب و سطح سوخت. منحنی sender (sender curve) از Configuration Suite قابل تنظیم است — برای sender های آمریکایی محدوده ۲۴۰ اهم یا VDO اروپایی محدوده ۱۰ تا ۱۸۰ اهم باید سفارشی پیکربندی شود.

زمین‌بندی و EMC

کلاس EMC: BS EN 61000-6-2 / 6-4 صنعتی (Industrial Class A). ترمینال زمین جداگانه باید به شاسی تابلو متصل شود. شیلد کابل‌های CAN و RS485 فقط در یک سر (سمت کنترلر) زمین شود تا ground loop ایجاد نشود.

نصب DSE 7420 MKII

نصب کنترلر DSE 7420 MKII روی تابلو نیاز به سه مرحله دارد:

1. نصب فیزیکی: برش پنل تابلو طبق ابعاد دیتاشیت رسمی، نصب گاسکت و فشردن یکنواخت برای حفاظت IP65.
2. اتصالات الکتریکی: تغذیه DC مستقیم از باتری استارت با فیوز جداگانه، اتصال CT (در مدل‌های با پایش جریان) و ترمیناتورهای CAN bus در دو سر باس.
3. پیکربندی: اتصال PC به ماژول از طریق USB، باز کردن DSE Configuration Suite، تنظیم پارامترها بر اساس مشخصات پروژه، تست warning و shutdown.

برای راهنمای جامع نصب و راه‌اندازی، راهنمای جامع کنترلر DSE در همین سایت را مطالعه کنید.

راهنمای نصب DSE 7420 MKII — اطلاعات مرجع ترمینال‌بلاک و I/O

DSE 7420 MKII از همان فرم‌فاکتور سری ۷۳۰۰ MKII استفاده می‌کند و پین‌اوت اصلی آن مشابه DSE 7320 MKII است، با این تفاوت که ترمینال‌های اضافی ۴۱ تا ۴۴ برای خروجی‌های دیجیتال بیشتر در آن تعبیه شده‌اند (در مدل ۷۴۱۰ MKII نصب نمی‌شوند).

ابعاد و حفاظت فیزیکی

ترمینال‌بلاک DSE 7420 MKII — پین‌اوت کامل

منبع پین‌اوت: این جدول مستقیماً از دیتاشیت رسمی Deep Sea Electronics سند ۰۵۵-۱۰۸ صفحه ۸ (Part Number: 7420-03) استخراج شده است.

کابل، فیوز و نکات نصب DSE 7420 MKII

• کابل DC تغذیه: سطح مقطع ۱.۵ تا ۲.۵ میلی‌متر مربع، فاصله مستقیم از باتری استارت با فیوز ۲ آمپر fast-acting.
• کابل Fuel و Start: ۲.۵ میلی‌متر مربع، فیوز ۱۵ آمپر مجزا.
• کابل CAN bus موتور: Belden 9841 یا معادل (twisted pair shielded ۱۲۰ اهم)، حداکثر ۲۵۰ متر در ۲۵۰ kbps. ترمیناتورهای ۱۲۰ اهمی الزاماً در هر دو سر باس.
• کابل سیگنال (Magnetic Pickup, Analog): ۰.۵ تا ۱ میلی‌متر مربع shielded، shield فقط از یک سر زمین شود.
• زمین حفاظتی: پیچ سبز-زرد ۲.۵ میلی‌متر مربع مستقیم به شاسی تابلو.
• جداسازی: حداقل ۳۰۰ میلی‌متر فاصله بین کابل‌های سیگنال (CT، MP، analog) و کابل‌های قدرت سه‌فاز برای جلوگیری از کوپلینگ EMI.

عیب‌یابی میدانی DSE 7420 MKII

توالی Power-On Self-Test (POST) سالم

1. ولتاژ تغذیه روی پین‌های ۱-۲ متصل می‌شود، LED تغذیه روشن می‌شود.
2. نمایشگر LCD بک‌لایت روشن می‌شود، logo شرکت Deep Sea Electronics برای ۲ تا ۳ ثانیه نمایش داده می‌شود.
3. صفحه اصلی main meter ظاهر می‌شود — اگر روی STOP باشد، Auto LED خاموش است.
4. در صورت اتصال صحیح شبکه شهر، Mains Available LED روشن می‌شود.
5. اگر هیچ خطایی نباشد، Alarm LED خاموش است و module آماده دریافت فرمان استارت است.

فلوچارت ۵ مرحله‌ای — “نمایشگر روشن نمی‌شود”

1. ولتاژ تغذیه را اندازه‌گیری کنید: روی پین‌های ۱-۲ باید ۸ تا ۳۵ ولت DC باشد. اگر ۰ ولت → فیوز ۲ آمپر تغذیه را بررسی کنید.
2. قطبیت تغذیه: پین ۱ مثبت، پین ۲ منفی — برعکس باعث آسیب دائمی می‌شود.
3. Emergency Stop: پین ۳ باید ولتاژ پلاس باتری ببیند (E-Stop سری نرمالی-بسته)؛ اگر E-Stop فشرده شود، Fuel/Start بلاک می‌شوند.
4. فیوز داخلی: در صورت ولتاژ صحیح ولی نمایشگر خاموش، ماژول احتمالاً معیوب است.
5. تست با باتری ثانوی: ماژول را به یک باتری ۱۲ ولت کاملاً شارژ متصل کنید — اگر روشن شد، مشکل از سیم‌کشی تابلو است.

۸ خطای میدانی شایع DSE 7420 MKII و راه‌حل

• Fail to Start (موتور crank می‌زند ولی روشن نمی‌شود): ولتاژ Crank باتری زیر ۸ ولت می‌افتد ← باتری ضعیف؛ یا سنسور Crank Disconnect سیگنال نمی‌دهد.
• Low Oil Pressure Shutdown در زمان crank: تأخیر Crank Disconnect Oil Pressure Delay در پیکربندی خیلی کم است (افزایش به ۵-۱۰ ثانیه).
• High Coolant Temperature Shutdown در تابستان ایران: رادیاتور کثیف، فن خراب، اتاق ژنراتور بدون تهویه کافی — بررسی فیزیکی پیش از تغییر setpoint.
• Charge Alternator Failure Warning: آلترناتور شارژر روی موتور خراب است (نه آلترناتور اصلی ژنراتور).
• CAN Data Fail / Loss of ECU Communication: یکی یا هر دو ترمیناتور ۱۲۰ اهم باز است، یا کابل CAN قطع/کوتاه شده.
• Over Speed Shutdown هنگام راه‌اندازی: setpoint over speed خیلی پایین تنظیم شده، یا تعداد دندانه فلایویل اشتباه است (Magnetic Pickup tooth count).
• Earth Fault Trip در راه‌اندازی: CT جهت اشتباه نصب شده، یا اتصال نول/زمین در ژنراتور نشتی دارد.
• Mains Transient Delay پایان نمی‌یابد: ولتاژ شبکه شهر نوسان دارد — افزایش transient delay به ۵-۱۰ ثانیه.

پایگاه کدهای خطا: برای فهرست کامل کدهای SPN/FMI موتورهای پرکینز، بادوین، کامینز و سایر OEM ها که در نمایشگر DSE نمایش داده می‌شوند، به پایگاه کدهای خطای دیزل ژنراتور پرکینز مراجعه کنید.

کالیبراسیون اولیه DSE 7420 MKII

پس از نصب فیزیکی، این پارامترها باید در DSE Configuration Suite تنظیم شوند:

1. CT Primary/Secondary Ratio: نسبت CT جریان ژنراتور (مثلاً 500/5). اشتباه در ratio = خطای ۱۰۰ برابری در نمایش جریان.
2. Nominal Voltage: ولتاژ نامی ژنراتور (۲۳۰/۴۰۰ ولت در ایران).
3. Nominal Frequency: ۵۰ هرتز در ایران.
4. Speed Sensor Type: Magnetic Pickup یا Alternator Sensing یا CAN J1939 ECU.
5. Number of Flywheel Teeth (در صورت MP): از دیتاشیت موتور، معمولاً ۱۰ تا ۵۰۰.
6. Engine Type: CAN J1939 برای ECM یا Conventional برای موتورهای مکانیکی.
7. Full Load Rating: جریان نامی پروژه برای محاسبه درصد بار و حفاظت overload.

اسناد رسمی Deep Sea Electronics برای DSE 7420 MKII

• ۰۵۵-۲۰۳: Data Sheet — مشخصات فنی کامل
• ۰۵۳-۱۹۱: Installation Instructions — راهنمای نصب فیزیکی و سیم‌کشی
• ۰۵۷-۲۶۳: Operator Manual — راهنمای کامل اپراتور و نمایشگر
• ۰۵۷-۲۶۲: Configuration Suite PC Software Manual — راهنمای نرم‌افزار پیکربندی

دانلود رایگان همه اسناد از سایت رسمی www.deepseaelectronics.com امکان‌پذیر است.

تأمین DSE 7420 MKII از نشرنیرو

کنترلر DSE 7420 MKII در نشرنیرو به صورت وارداتی مستقیم از کانال‌های اروپایی تأمین می‌شود. هر ماژول با ۱۸ ماه گارانتی تعویض و خدمات پس از فروش ارائه می‌گردد.

برای استعلام قیمت روز، موجودی و مشاوره فنی پیش از خرید، با تیم فنی نشرنیرو از طریق صفحه تماس در ارتباط باشید.

اگر دیزل ژنراتور موتور شما هنوز انتخاب نشده، صفحات راهنمای جامع پرکینز و راهنمای بادوین را مطالعه کنید.
