توضیحات
کنترلر DSE 327 یک ماژول کنترل تابلوی انتقال خودکار بار (Auto Transfer Switch) از خانواده ۳۰۰ شرکت Deep Sea Electronics است. برخلاف سریهای ۷۳۰۰ یا ۸۶۰۰ که خود ژنراتور را راهاندازی میکنند، DSE 327 فقط دو منبع برق (شبکه شهر و ژنراتور آمادهکار) را پایش میکند و فرمان سوئیچ به کنتاکتورها میدهد. این مدل برای تابلوسازانی که تابلوی چنجاور آماده میسازند و ژنراتور خودش کنترلر مجزا دارد، گزینه ایدهآل است.
مشخصات کلیدی DSE 327
| خانواده | سری ۳۰۰ |
| نوع کنترلر | کنترلر ATS مستقل (بدون کنترل موتور) |
| کاربرد اصلی | تابلوهای انتقال خودکار بار (ATS / چنجاور) |
| محدوده توان توصیهشده | تابلوهای انتقال بار سهفاز |
| تغذیه DC | ۸ تا ۳۵ ولت — سازگار با باتری ۱۲ یا ۲۴ ولت |
| درجه حفاظت | پنل جلویی IP65 (با گاسکت) — پشت ماژول IP20 |
| دمای کاری | منفی ۳۰ تا مثبت ۷۰ درجه سانتیگراد |
| نمایشگر | LCD بکلایت + LED های status |
| پیکربندی | DSE Configuration Suite (نرمافزار رایگان شرکت Deep Sea Electronics) |
| تست استاندارد | BS EN 60068-2-6 (ارتعاش) و BS EN 60068-2-27 (شوک)، BS EN 61000-6-2/6-4 (EMC صنعتی) |
| ابعاد کلی ماژول | ۷۲ × ۹۰.۵ × ۶۵ میلیمتر (W × H × D) — فرمفکتور فشرده، نصب DIN-rail یا روی دیوار |
| نوع نصب | DIN-rail یا نصب پشت تابلو با پایه (panel cutout ندارد) |
قابلیتهای پیشرفته DSE 327
- پایش همزمان دو منبع برق (شبکه + ژنراتور)
- تأخیر زمانی قابل تنظیم برای تأیید قطعی برق شهر و تثبیت ژنراتور
- خروجی فرمان به کنتاکتورهای انتقال بار (یا کلید موتوردار)
- خروجی Start Request برای سیگنالدهی به کنترلر ژنراتور
- نمایش وضعیت روی LED های جلوی پنل
- تغذیه از باتری ۱۲ یا ۲۴ ولت
مقایسه DSE 327 با مدلهای دیگر
مدلهای بزرگتر سری ۳۰۰: DSE 331، DSE 334، DSE 335 MKII — با I/O بیشتر و قابلیتهای اضافی برای پروژههای پیچیدهتر. اگر ژنراتور شما کنترلر داخلی ندارد، به جای DSE 327، از DSE 7320 MKII استفاده کنید که AMF + کنترل موتور را یکجا انجام میدهد.
چه زمانی به DSE 327 نیاز است؟
DSE 327 فقط در یک سناریوی خاص بهینه است: تابلوی ATS مجزا که ژنراتور آن خودش کنترلر AMF (مثلاً DSE 7320 MKII) دارد. در این حالت:
- کنترلر ژنراتور وظیفه راهاندازی و حفاظت موتور را دارد.
- DSE 327 وظیفه پایش شبکه شهر و فرمان به کنتاکتورهای انتقال بار را دارد.
- دو کنترلر با یک سیگنال start/stop ساده هماهنگ میشوند.
اگر ژنراتور شما کنترلر داخلی ندارد (یا کنترلر قدیمی و ضعیف دارد)، خرید DSE 327 به تنهایی کافی نیست — به یک کنترلر AMF کامل مانند DSE 7320 MKII نیاز دارید.
یادداشتهای مهندس برق ارشد — پیکربندی ATS با DSE 327
ورودی حسگری ولتاژ سهفاز هر دو منبع
DSE 327 ولتاژ سهفاز هر دو منبع (شبکه شهر و ژنراتور) را بهصورت مستقیم پایش میکند. محدوده ورودی ۱۵ تا ۴۱۵ ولت فاز-نول RMS، فرکانس ۴۵ تا ۶۵ هرتز. آستانههای قطع/وصل (در صد ولتاژ نامی، در صد فرکانس نامی، تأخیر زمانی) همگی در Configuration Suite قابل تنظیم هستند.
سیگنال «درخواست استارت» به ژنراتور
چون DSE 327 خود ژنراتور را راهاندازی نمیکند، یک خروجی Volt-Free Contact «Start Request» دارد که به ورودی Remote Start کنترلر AMF ژنراتور (مثل DSE 7320 MKII) متصل میشود. این کنتاکت معمولاً Normally Open و رسانایی ۵ آمپر در ۳۰ ولت DC دارد. نوع کنترلر سمت ژنراتور (DSE، Smartgen، ComAp) تعیین میکند که سیگنال Start Request به چه صورت ارسال شود (لحظهای / دائمی، NO / NC).
فرمان خروجی به کنتاکتورهای انتقال بار
دو خروجی Loading Output (NO) برای کنتاکتورهای سمت شبکه و سمت ژنراتور دارد. این خروجیها معمولاً مستقیماً به کویل کنتاکتورهای ۴ پل ۴۰۰ ولت AC وصل میشوند (با مصرف کویل تا ۵۰ ولتآمپر). برای کنتاکتورهای بزرگتر (بالای ۱۰۰۰ آمپر)، یک رله رابط بین DSE 327 و کنتاکتور اصلی توصیه میشود.
تأخیر زمانی قابل پیکربندی
چندین تایمر کلیدی در ATS قابل تنظیم هستند: Mains Fail Delay (تأخیر تأیید قطعی برق، معمولاً ۳ ثانیه برای جلوگیری از start با ولتاژ سرگذر)، Generator Stabilise Delay (تأخیر تثبیت ژنراتور قبل از انتقال، معمولاً ۱۰ ثانیه)، Mains Return Delay (تأخیر تأیید برگشت برق پایدار، معمولاً ۳۰ ثانیه)، Cooldown Delay (سرمایش موتور پس از retransfer، معمولاً ۵ دقیقه — این تایمر در سمت کنترلر ژنراتور تنظیم میشود نه ۳۲۷).
مدارهای پلبندی (Interlocking)
برای جلوگیری از وصل همزمان دو منبع (paralleling تصادفی)، interlock مکانیکی بین دو کنتاکتور الزامی است (طبق IEC 60947-6-1). DSE 327 بهصورت نرمافزاری dead-band (پنجره خاموشی) بین قطع یک منبع و وصل منبع دیگر اعمال میکند، اما این جایگزین interlock مکانیکی نیست — فقط مکمل آن است.
نصب DSE 327
نصب کنترلر DSE 327 روی تابلو نیاز به سه مرحله دارد:
- نصب فیزیکی: برش پنل تابلو طبق ابعاد دیتاشیت رسمی، نصب گاسکت و فشردن یکنواخت برای حفاظت IP65.
- اتصالات الکتریکی: تغذیه DC مستقیم از باتری استارت با فیوز جداگانه، اتصال CT (در مدلهای با پایش جریان) و ترمیناتورهای CAN bus در دو سر باس.
- پیکربندی: اتصال PC به ماژول از طریق USB، باز کردن DSE Configuration Suite، تنظیم پارامترها بر اساس مشخصات پروژه، تست warning و shutdown.
برای راهنمای جامع نصب و راهاندازی، راهنمای جامع کنترلر DSE در همین سایت را مطالعه کنید.
راهنمای نصب DSE 327 — اطلاعات مرجع ترمینالبلاک و LED

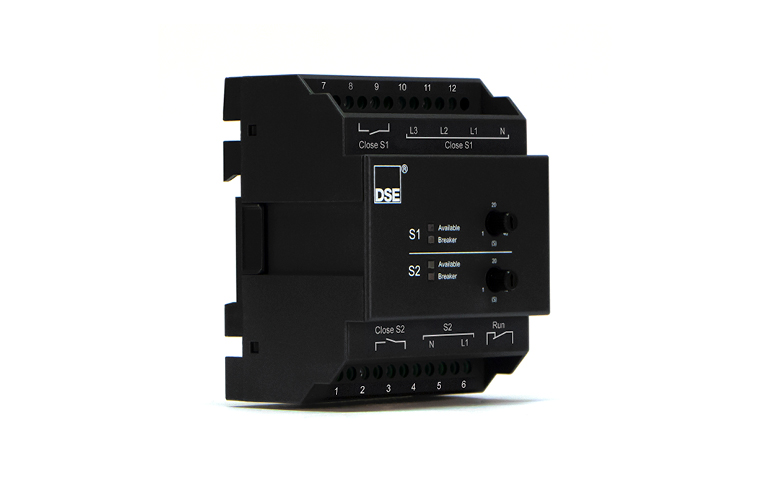

برخلاف خانوادههای ۷۳۰۰، ۸۶۰۰ و ۷۰x که Panel-Mount هستند، DSE 327 یک ماژول DIN-Rail کوچک است که در داخل تابلو روی ریل ۳۵ میلیمتری استاندارد EN 50022 نصب میشود. ماژول فقط دو منبع برق را پایش میکند و سه خروجی فرمان میدهد: Run (استارت ژنراتور)، Close S1 (کنتاکتور شبکه)، Close S2 (کنتاکتور ژنراتور).
ابعاد و نوع نصب
| نوع نصب | DIN-Rail یا چیدمان روی شاسی |
| عرض ریل DIN | EN 50022: ۳۵ میلیمتر |
| ابعاد روی DIN Rail | ۷۲ × ۹۴.۵ × ۶۴.۵ میلیمتر |
| ابعاد با سوراخهای نصب | ۷۲ × ۱۱۲ × ۶۴.۵ میلیمتر |
| سوراخ نصب شاسی | M4، فاصله مرکز تا مرکز ۱۰۰.۵ میلیمتر |
| گشتاور سفتسازی ترمینال | ۰.۵ نیوتنمتر |
| سطح مقطع کابل | ۰.۵ تا ۲.۵ میلیمتر مربع (AWG 20 تا 13) |
کد LED های DSE 327 — راهنمای رنگبندی
| LED | وضعیت | معنی |
|---|---|---|
| S1 / S2 Available | چشمک دو بار در ثانیه (۲ Hz) | منبع در حال خرابی، Transient Delay در حال شمارش (۵ ثانیه) |
| S1 / S2 Available | چشمک یک بار هر ۴ ثانیه (۰.۲۵ Hz) | منبع کاملاً failed — Under voltage (~۲۵٪ < Supply < ۸۰٪) یا Over voltage (>۱۲۰٪) |
| S1 / S2 Available | چشمک یک بار در ثانیه (۱ Hz) | Breaker Delay در حال شمارش |
| S1 / S2 Available | روشن ثابت | منبع در دسترس و سالم (۹۰٪ < Supply < ۱۱۰٪) |
| S1 / S2 Available | خاموش | منبع کاملاً مرده (<۲۵٪ نامی) |
| S1 / S2 Breaker | روشن | فرمان بستن کنتاکتور فعال |
| S1 / S2 Breaker | خاموش | فرمان باز کردن کنتاکتور |
آستانههای ولتاژ DSE 327
| پارامتر | نسخه ۱۱۰ ولت | نسخه ۲۳۰ ولت |
|---|---|---|
| Under Voltage Trip | ۸۰٪ نامی (~۸۸V) | ۸۰٪ نامی (~۱۸۴V) |
| Under Voltage Return | ۹۰٪ نامی (~۹۹V) | ۹۰٪ نامی (~۲۰۷V) |
| Over Voltage Return | ۱۱۰٪ نامی (~۱۲۱V) | ۱۱۰٪ نامی (~۲۵۳V) |
| Over Voltage Trip | ۱۲۰٪ نامی (~۱۳۲V) | ۱۲۰٪ نامی (~۲۷۶V) |
سیمکشی ATS برای ایران (نسخه ۲۳۰ ولت)
در ایران ولتاژ شبکه استاندارد ۲۳۰ ولت تکفاز یا ۴۰۰ ولت سهفاز است. DSE 327 نسخه ۲۳۰ ولت برای پایش ولتاژ فاز-نول تکفاز یا سهفاز فاز-نول مناسب است. نسخههای جدید (hardware 0327-002-xx و بالاتر) قابلیت پیکربندی ولتاژ نامی به ۲۲۰ ولت (برای انطباق با نوسانات شبکه شهر ایران) را دارند.
ترکیب رایج DSE 327 در پروژههای ایران
در ۹۰٪ پروژههای ATS ساده در ایران، ترکیب زیر استفاده میشود:
- DSE 327 در تابلوی ATS — پایش شبکه شهر، فرمان transfer بین کنتاکتورها.
- DSE 7320 MKII در پنل کنترل ژنراتور — راهاندازی موتور، پایش پارامترهای موتور، حفاظتهای جامع.
- پین Run خروجی DSE 327 به ورودی Remote Start کنترلر DSE 7320 MKII (پین مربوطه) متصل میشود.
- این جدایی وظایف باعث میشود ATS و ژنراتور را بتوان جداگانه تعویض/سرویس کرد.
عیبیابی میدانی DSE 327
توالی Power-On Self-Test (POST) سالم
- ولتاژ شبکه S1 به ماژول میرسد — LED S1 Available در ۵ ثانیه اول چشمک Transient، سپس روشن ثابت.
- فرمان Close S1 فعال میشود (روی LED S1 Breaker مشاهده میشود).
- کنتاکتور شبکه شهر بسته میشود، بار به S1 منتقل میشود.
- اگر S2 (ژنراتور) در دسترس باشد، LED S2 Available روشن میشود ولی S2 Breaker خاموش است.
فلوچارت ۴ مرحلهای — “ATS انتقال نمیدهد”
- ولتاژ تغذیه ماژول: DSE 327 از ولتاژ S1 یا S2 خود تغذیه میگیرد (با سوئیچ منبع تغذیه داخلی) — اگر S1 پایینتر از minimum supply voltage (۲۵-۵۰ ولت برای نسخه ۱۱۰ یا ۳۰-۷۰ ولت برای نسخه ۲۳۰) شد، ماژول کاملاً خاموش میشود.
- چشمکهای LED: الگوی چشمک Available LED را با جدول بالا مقایسه کنید — اگر چشمک یک بار هر ۴ ثانیه = شکست دائمی منبع.
- Run output: روی پین Run با مولتیمتر چک کنید — در صورت شکست S1، باید فعال شود.
- Configuration Mode: اگر hardware 0327-002-xx یا بالاتر است و ولتاژ نامی اشتباه پیکربندی شده، با چرخش S1 Breaker Delay Timer به جای پارامترهای پیشفرض، شبکه ۲۲۰ ولت ایران را به جای ۲۳۰ پیکربندی کنید.
۶ خطای میدانی شایع DSE 327 و راهحل
- S1 Available LED چشمک میزند ولی شبکه شهر سالم است: ولتاژ ورودی به ماژول زیر minimum supply است — اتصال نول یا کیفیت ولتاژ شبکه را بررسی کنید.
- Close S1 فعال نمیشود: Breaker Delay Timer در پنل را بررسی کنید (نباید روی ۰ تنظیم باشد). در hardware جدید، احتمالاً در Configuration Mode گیر کرده.
- Run output فعال نمیشود در شکست S1: ولتاژ S1 احتمالاً بالاتر از minimum supply است و ماژول هنوز “available” تشخیص میدهد — Under Voltage Trip را بازبینی کنید.
- Cooling Time (۶ ثانیه) بسیار طولانی: این پارامتر ثابت است و قابل تنظیم نیست. در ATS برای بار حساس از ماژولهای پیشرفتهتر مانند DSE 335 MKII استفاده کنید.
- Transient Delay (۵ ثانیه) خیلی کم/زیاد: در hardware جدید قابل تنظیم نیست. در صورت نیاز به adaptive transient، DSE 331/334/335 توصیه میشوند.
- Configuration Mode تصادفی فعال شد: اگر S1 Breaker Delay Timer سه بار در ۵ ثانیه چرخیده، ماژول در Configuration Mode قرار میگیرد و خروجیهای Close را قطع میکند — صبر کنید ۱۰ ثانیه بدون چرخش، ماژول reboot میشود و به حالت عادی برمیگردد.
پایگاه کدهای خطا: برای فهرست کامل کدهای SPN/FMI موتورهای پرکینز، بادوین، کامینز و سایر OEM ها که در نمایشگر DSE نمایش داده میشوند، به پایگاه کدهای خطای دیزل ژنراتور پرکینز مراجعه کنید.
کالیبراسیون اولیه DSE 327
- انتخاب نسخه ولتاژ: ۱۱۰ ولت یا ۲۳۰ ولت — در زمان خرید مشخص میشود.
- پیکربندی ولتاژ نامی (hardware 0327-002-xx و بالاتر): برای ایران، نسخه ۲۳۰ ولت با ولتاژ نامی ۲۲۰ ولت پیشنهاد میشود.
- S1 Breaker Delay: پتانسیومتر چرخان روی پنل.
- S2 Breaker Delay: پتانسیومتر چرخان دوم — تأخیر فرمان بستن کنتاکتور ژنراتور پس از تثبیت ولتاژ.
- Run Output Wiring: به ورودی فرمان استارت کنترلر ژنراتور (مثلاً DSE 7320 MKII) متصل میشود.
اسناد رسمی Deep Sea Electronics برای DSE 327
- ۰۵۵-xxx: Data Sheet
- ۰۵۳-۲۳۷: Installation Instructions (Issue 4)
- ۰۵۷-۲۸۶: Operator Manual
تأمین DSE 327 از نشرنیرو
کنترلر DSE 327 در نشرنیرو به صورت وارداتی مستقیم از کانالهای اروپایی تأمین میشود. هر ماژول با ۱۸ ماه گارانتی تعویض و خدمات پس از فروش ارائه میگردد.
برای استعلام قیمت روز، موجودی و مشاوره فنی پیش از خرید، با تیم فنی نشرنیرو از طریق صفحه تماس در ارتباط باشید.
اگر دیزل ژنراتور موتور شما هنوز انتخاب نشده، صفحات راهنمای جامع پرکینز و راهنمای بادوین را مطالعه کنید.
