خلاصهٔ راهنما
- مدل: 6M12 (CommonRail)
- رنج توان: ۱۲۰ تا ۲۰۰ کیلوولتآمپر (Standby/Prime)
- محتوای راهنما: تمامی بخشهای ایمنی، نصب، راهاندازی، سیستم سوخترسانی CommonRail، نگهداری دورهای و عیبیابی موتور 6M12
فهرست مطالب
فهرست مطالب راهنما
۱. ایمنی
تا زمانی که این راهنما را نخوانده و درک نکردهاید، موتور را به کار نگیرید و سرویس نکنید. عدم رعایت دستورالعملها میتواند به جراحت جدی یا مرگ منجر شود.
۱ـ۳ تا ۱ـ۱۲ ایمنی عمومی (خلاصه)
ایمنی فردی: PPE بپوشید؛ از تماس طولانی با روغن/گازوئیل بپرهیزید؛ پوست را با بنزین/حلال تمیز نکنید؛ هنگام خطر برای چشم از عینک و مایع شستوشوی چشم استفاده کنید. سیالات: روغن، سوخت و برخی مایعات قابلاشتعالاند؛ نشتی را با دست بررسی نکنید؛ هنگام سوختگیری سیگار/شعله/تلفن همراه ممنوع. باتری: گاز انفجاری منتشر میکند؛ پیش از کار برقی جدا کنید؛ هرگز هنگام کار موتور کابل را جدا نکنید؛ اسید خورنده است. جوشکاری و برق: لوله/مخزن سیال قابلاشتعال را جوش ندهید؛ دستهسیم و ECU را محافظت کنید؛ موتور را درست بهزمین متصل کنید (جریان سرگردان آسیب میزند). مایع خنککننده: داغ و تحتفشار است؛ فقط هنگام توقف بررسی و درپوش را آهسته باز کنید. عمومی: تابلوی «استفاده نکنید» روی سوئیچ بگذارید؛ کلید جداکنندهٔ باتری را باز کنید؛ از اسپری استارت (اتر) استفاده نکنید؛ پس از توقف اضطراری دستکم ۱۵ دقیقه روی موتور کار نکنید.
۱ـ۱۳ توصیههای موتورهای مجهز به کامانریل
پاشش سوخت فشار قوی میتواند آسیب جبرانناپذیر بدنی ایجاد کند؛ هنگام کار روی کل مدار، تجهیزات حفاظتی لازم بپوشید. پیش از هر بازکردن، لولهها را فشارزدایی کنید و فشار بالای مدار تأمین/پاشش را آزاد کنید. هنگام بررسی انژکتورها، اجازه ندهید جت فشار قوی به پوست برخورد کند. بررسی نشت سوخت/روغن همیشه با صفحه (نه با دست برهنه)؛ از دستگاه مکش بخار استفاده کنید؛ در تماس سوخت با پوست فوراً به پزشک مراجعه کنید.
۲. محصول
۲ـ۱ تعریف سطوح توان
| سطح | شرایط کاری |
|---|---|
| COP (پیوسته) | زمان سالانه نامحدود؛ توان نامی پیوسته مجاز؛ بدون اضافهبار. |
| PRP (اصلی نامحدود) | زمان سالانه نامحدود؛ بار متوسط حداکثر ۷۰٪ در ۲۴ ساعت؛ اضافهبار ۱۰٪ حداکثر ۱ ساعت در هر ۱۲ ساعت. |
| ESP (اضطراری) | حداکثر ۲۰۰ ساعت در سال؛ بار متوسط حداکثر ۷۰٪ در سیکل ۲۴ ساعته؛ بدون اضافهبار؛ شتابگیری از استارت تا توان نامی ظرف ۱۰ ثانیه (بدون مرحلهٔ گرمشدن). |
موتور تنفسطبیعی: زیر ۵ درجه با پیشگرمکن دمای مایع را بالای ۳۰ درجه برسانید. موتور توربوشارژ: زیر ۱۰ درجه دمای مایع را بالای ۳۰ درجه برسانید (بالاتر از این دماها، پیشگرم لازم نیست).
۲ـ۲ کد مدل موتور
کد سری از «تعداد سیلندر + M (کد Baudouin) + حجم هر سیلندر» تشکیل میشود.
| بخش کد | معنی |
|---|---|
| کاربرد (Application) | G = تولید برق زمینی؛ GT = تولید برق مخابراتی؛ V = مدل دور متغیر (پمپ، فشار هوا…) |
| کد توان (Power) | اعداد ۲، ۴، ۶… سطوح مختلف توان (۲ کمترین)؛ ۱، ۳، ۵، ۷… کدهای جایگزین. در موتورهای تکدور بدون آلایندگی: کد توان ۵۰ هرتز = توان اضطراری ژنراتور (kVA)، ۶۰ هرتز = (kW). |
| کد دور (Speed) | ۱۵۰۰=۵؛ ۱۸۰۰=۶؛ ۱۵۰۰ و ۱۸۰۰=S؛ ۳۰۰۰=۳ (فقط برای کاربرد ژنراتوری) |
| کد مرحلهٔ آلایندگی | ۰=بدون گواهی؛ ۱=EPA Tier1؛ ۲=Tier2/CPCB II؛ ۳=Tier3/EU IIIA/B؛ ۴=Tier4/EU IV؛ ۵=EU V؛ ۶=EU VI |
| کد سوخت | D=گازوئیل؛ N=گاز طبیعی؛ L=گاز مایع (LPG) |
۲ـ۳ نمای کلی موتور 6M12

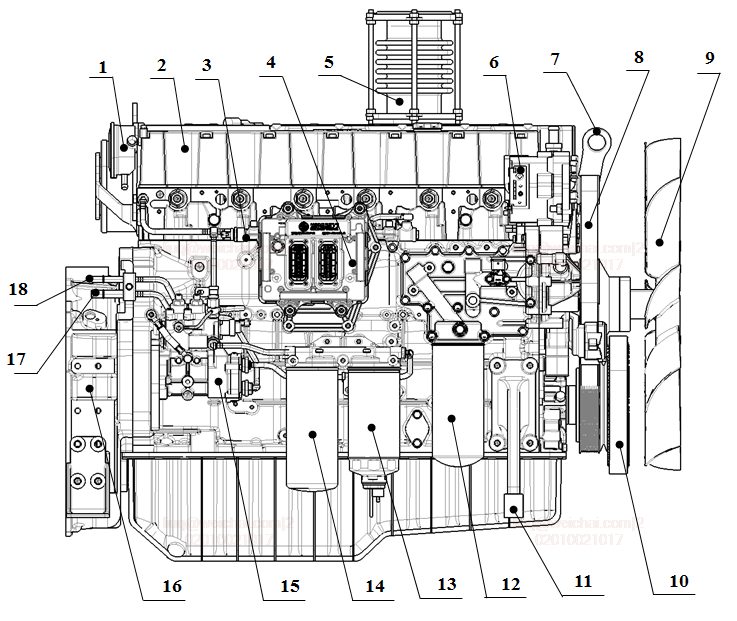

راهنما: ۱ شیر PCV، ۲ منیفولد ورودی هوا، ۳ کامانریل، ۴ ECU، ۵ لولهٔ اگزوز، ۶ آلترناتور، ۷ گوش باربرداری، ۸ تسمه، ۹ فن خنککاری، ۱۰ ضربهگیر، ۱۱ پایهٔ موتور، ۱۲ فیلتر روغن، ۱۳ فیلتر اولیهٔ سوخت، ۱۴ فیلتر سوخت، ۱۵ پمپ سوخت فشار قوی، ۱۶ محفظهٔ فلایویل، ۱۷ خروجی سوخت، ۱۸ ورودی سوخت، ۱۹ توربوشارژر، ۲۰ فیلتر هوا، ۲۱ استارت، ۲۲ دهانهٔ تخلیهٔ روغن، ۲۳ گیج روغن، ۲۴ درِ پُرکن روغن.
۲ـ۴ مدار خنککاری

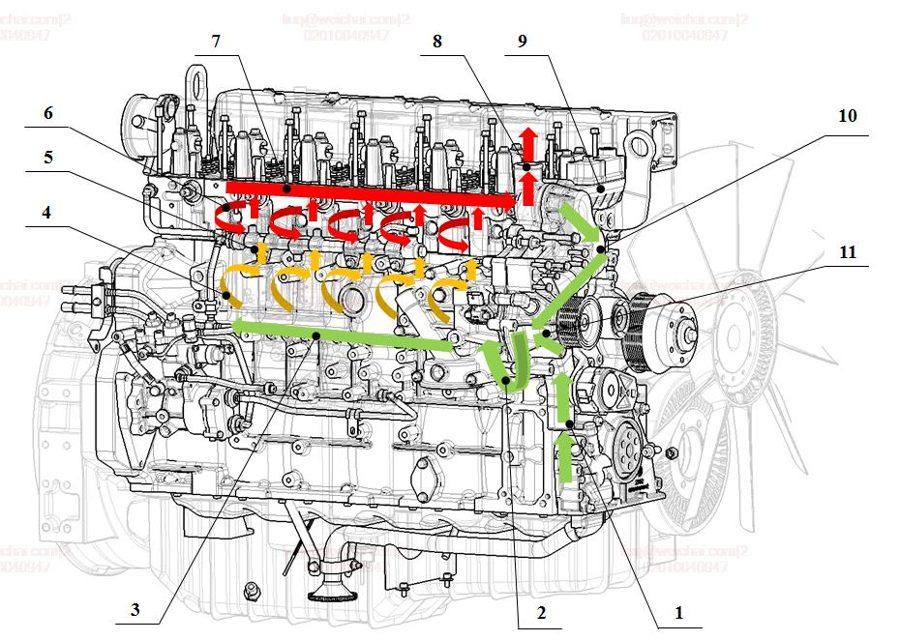

مدار خنککاری، بلوک و سرسیلندر و خنککن روغن را خنک میکند و خاصیت خودهواگیری دارد. استفاده از مایع توصیهشدهٔ بخش ۶.۱ الزامی است (محافظت در برابر یخزدگی، خوردگی، کاویتاسیون و رسوب). پمپ مایع در بالای جلوی موتور قرار دارد. مسیر: ورودی پمپ ← خنککن روغن ← خنککاری آستین ← سرسیلندر ← رادیاتور ← خانهٔ ترموستات ← برگشت به پمپ.
۲ـ۵ سیستم روانکاری

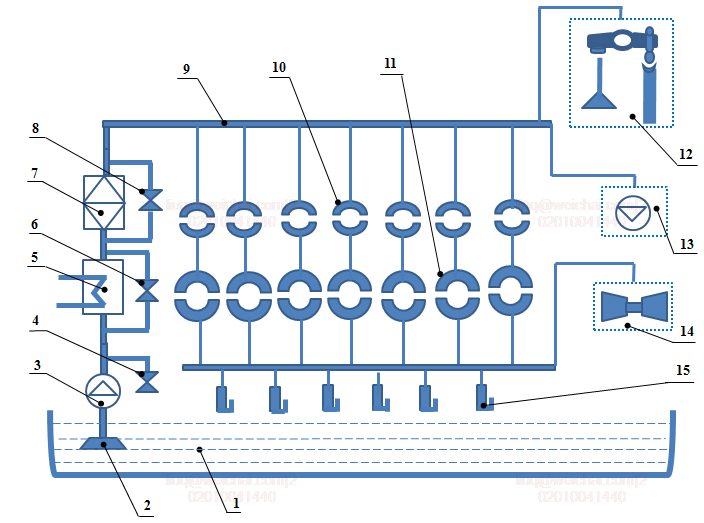

6M12 دارای یک فیلتر روغن تمامجریان با شیر کنارگذر است (تداوم روانکاری در گرفتگی ناگهانی). مسیر: کارتر ← صافی مکش ← پمپ روغن ← خنککن روغن ← فیلتر ← مجرای روغن ← نقاط روانکاری (یاتاقان میلبادامک، میللنگ و شاتون، مجموعهٔ سوپاپ، توربوشارژر و پمپ سوخت فشار قوی). رینگ و گژنپین پیستون با روغن پاشیدهشده از نازلهای خنککاری پیستون روانکاری میشوند. فشار با شیرهای ایمنی محدود میشود.
۲ـ۶ سیستم سوخت (کامانریل)

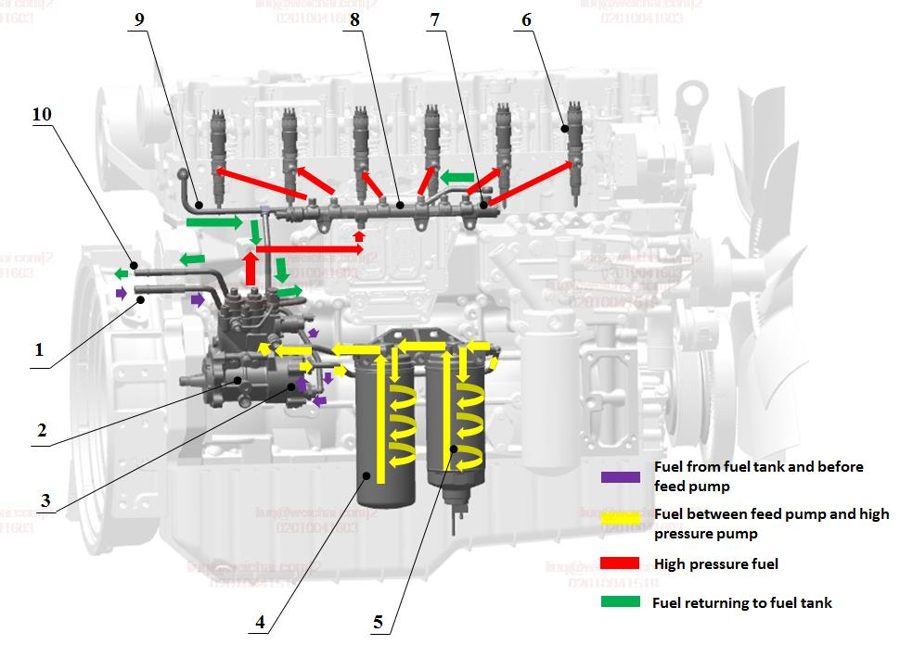

پمپ تغذیه، سوخت را از مخزن میکشد و از فیلترهای تمامجریان به پمپ سوخت فشار قوی میرساند؛ پمپ فشار قوی، سوخت را با فشار بالا به کامانریل میفرستد؛ انژکتورها از طریق لولههای فشار قوی به ریل وصلاند؛ سوخت اضافی انژکتورها، ریل و پمپ از لولهٔ برگشت به مخزن بازمیگردد. (راهنما: ۱ ورودی، ۲ پمپ فشار قوی، ۳ پمپ تغذیه، ۴ فیلتر، ۵ فیلتر اولیه، ۶ انژکتور، ۷ شیر تخلیهٔ فشار ریل، ۸ کامانریل، ۹ لولهٔ برگشت، ۱۰ خروجی.)
۲ـ۷ واحد کنترل الکترونیکی (ECU)

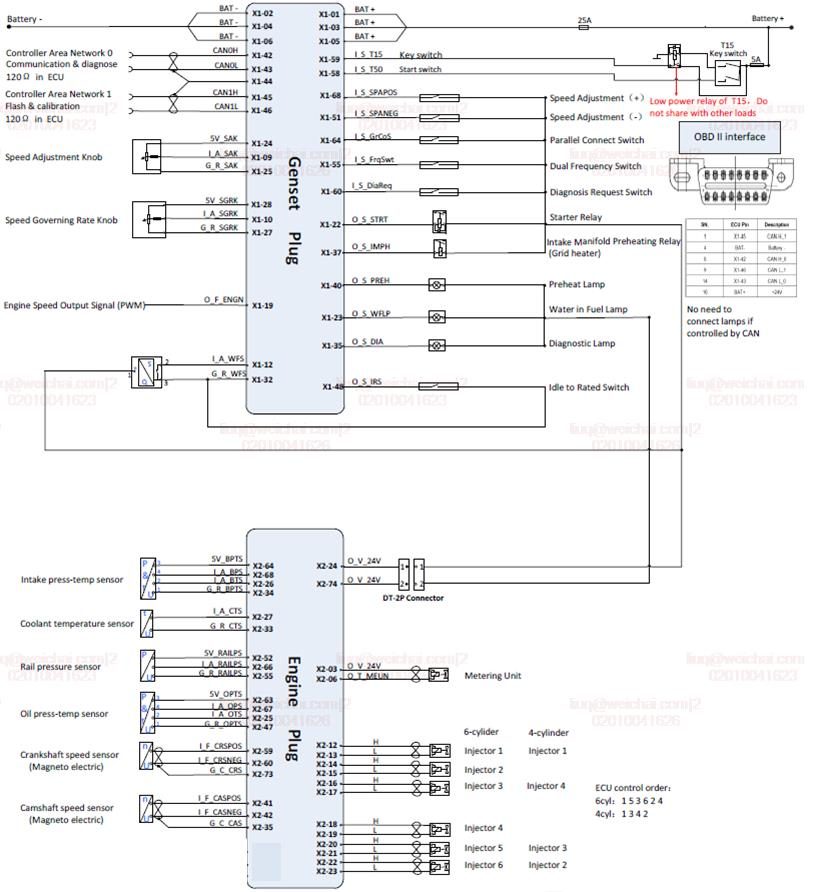

ECU مدل WISE15 دو شیار دستهسیم دارد: خاکستری = سمت موتور، سیاه = سمت ژنراتور؛ هر شیار ۷۶ پین دارد. دستهسیم سمت موتور (سنسورها، انژکتورها و واحد اندازهگیری سوخت) توسط Baudouin نصب شده است؛ سمت ژنراتور را OEM مطابق نیاز وصل میکند.
ولتاژ نامی تغذیه ۲۸ ولت (زمین ۰ ولت)؛ بازهٔ عادی ۹ تا ۳۲ ولت؛ بازهٔ ولتاژ پایین ۶٫۵ تا ۹ ولت (عملکرد تنزلیافته، فقط استارت). حفاظت آب و گرد: IP6K9K (مقاوم به غوطهوری نیست). فیوز ۲۵ آمپر در خط مثبت لازم است (پینهای مثبت X1-01/03/05، منفی X1-02/04/06). پس از خاموشکردن سوئیچ (T15)، تغذیه باید دستکم ۲ دقیقه برقرار بماند (ذخیرهٔ پارامتر/خطا — Afterrun).
هنگام برقدار بودن ECU، هیچ کانکتوری را جدا نکنید (همهٔ کانکتورها باید وصل و قفل باشند؛ آسیب ناشی از جداشدن، گارانتی را پوشش نمیدهد). دادههای نرمافزار/کالیبراسیون را تغییر ندهید. ECU را باز نکنید (مهروموم دائمی). جوشکاری ECU ممنوع؛ هنگام جوشکاری ژنراتور، قطب مثبت و منفی باتری را جدا کنید اما کانکتور سمت ژنراتورِ ECU را برندارید. در برابر تخلیهٔ الکترواستاتیک (ESD) محافظت کنید و پینها را لمس نکنید. اتصال: ابتدا دستهسیم، سپس زمین باتری، سپس تغذیه، سپس T15 روشن. جداکردن: T15 خاموش، ۲ دقیقه صبر (Afterrun)، سپس باتری. کار بدون باتری یا المان بافر مجاز نیست.
تفاوت بنیادی 6M12 با M26 در «سیستم سوخت» است: کامانریل با ECU، فشار پاشش را مستقل از دور موتور و با دقت بسیار بالا کنترل میکند (احتراق تمیزتر، آلایندگی کمتر، پاسخ بهتر). در عوض، الزامات ایمنی فشار قوی و رعایت دقیق روال اتصال/جداکردن ECU حیاتی است. «Afterrun دو دقیقهای» یعنی پس از خاموشکردن، ECU هنوز در حال نوشتن دادههاست؛ قطع زودهنگام باتری میتواند حافظه را خراب کند.
۳. نصب
پیش از نصب و بهرهبرداری، دستورالعملهای ایمنی را بهدقت بخوانید. عدم رعایت دستورالعملهای نصب و بهرهبرداری Baudouin، گارانتی را باطل میکند. پس از بازکردن بستهبندی، موتور و متعلقات را با فهرست تحویل بررسی کنید. برای جزئیات به «راهنمای نصب و راهاندازی ژنراتور» مراجعه کنید.
۳ـ۱ تا ۳ـ۳ بلندکردن، نصب و لولهها
برای قطعات سنگینتر از ۲۰ کیلوگرم از وسیلهٔ بلندکردن با میلهٔ عرضی استفاده کنید (زاویهٔ تسمه با نقاط بلندکردن کمتر از ۹۰ درجه، مقاومت گوش را کاهش میدهد)؛ از دو گوش باربرداری موتور استفاده کنید و هرگز زیر بار معلق کار نکنید. نصب: از براکت نصب خود موتور و تکیهگاه چهارنقطهای استفاده کنید و بین موتور و شاسی تکیهگاه منعطف بگذارید. لولهٔ اینترکولر با بست V و اورینگ وصل میشود (جهت لوله با جریان هوا یکسان).
۳ـ۴ و ۳ـ۵ سیستم هوا و اگزوز
سیستم هوا باید از ورود آب، گردوغبار و گاز اگزوز جلوگیری کند. اگزوز: فشار برگشتی نباید از حد برگهٔ داده فراتر رود؛ اجزای اگزوز نباید تنش زیادی به منیفولد/توربو وارد کنند؛ خم تند ممنوع؛ قطر داخلی اگزوز نباید از قطر دهانهٔ اگزوز موتور کمتر باشد؛ از ورود باران/برف به موتور یا توربو جلوگیری شود.
۳ـ۶ تا ۳ـ۸ خنککاری، روانکاری و سوخت
خنککاری: رادیاتور را با تکیهگاه ارتجاعی نصب و بهزمین متصل کنید؛ سطح بادگیر مستقیم باید دستکم ۸۰٪ سطح رادیاتور باشد. سوخت: هنگام توقف، سوخت نباید با جاذبه وارد موتور شود؛ مخزن باید هواکش و اتصال برگشت داشته باشد و دمای سوخت ورودی کمتر از حد برگهٔ داده باشد. مخزن: پایینترین نقطه دستکم ۱ متر از پمپ، ۵٪ فضای انبساط. خط سوخت: قطر داخلی ≥۱۲ میلیمتر، طول ≤۱۰ متر؛ لولههای مکش و برگشت با فاصلهٔ ≥۳۰۰ میلیمتر؛ خط سوخت را با دستهسیم نبندید.
۳ـ۹ اجزای برقی و توصیههای نصب ژنراتور
سیمکشی برقی باید با اندازهٔ صحیح، محافظتشده با فیوز/بریکر و درست بهزمین باشد. ECU را مطابق الزامات فصل ۲ نصب کنید (دور از دما/لرزش بیشازحد). اتاق ژنراتور تهویهٔ خوب و فونداسیون محکم (بتن پیشساختهٔ دستکم ۲۰۰ میلیمتر) داشته باشد؛ قطر داخلی اگزوز ≥۱۴۰ میلیمتر، حداکثر ۳ خم با زاویهٔ بیش از ۹۰ درجه؛ دستکم ۱٫۵ متر فضای آزاد اطراف واحد؛ کپسول آتشنشانی موجود باشد.
۴. بهرهبرداری
اولین راهاندازی باید توسط پرسنل مجاز Baudouin انجام شود. اقدام برای قطع اضطراری سوخت/هوا، بررسی تمیزی مدارها، تأمین سوخت، سطح مایع و روغن، و نشانگر گرفتگی هوا. اگر موتور بیش از ۲۴ ساعت خاموش بوده، پیشروانکاری کنید. توجه: پس از نصب ژنراتور، پیش از راهاندازی همهٔ پیچهای تنظیم بلندِ بلوز (Bellows) را بردارید.
۴ـ۱ و ۴ـ۲ آمادهسازی و راهاندازی
آمادهسازی: روغن را اضافه و با گیج بررسی کنید؛ گازوئیل با مشخصات و تمیز (ترجیحاً ۷۲ ساعت ساکن)؛ مایع خنککننده را از دهانهٔ رادیاتور اضافه و سیستم را هواگیری کنید. راهاندازی: کلید را به «۱» بچرخانید (لامپ فشار روغن ۱۰ ثانیه روشن میماند)؛ کلید را به «START» بچرخانید و رها کنید.
اگر ظرف ۱۰ ثانیه روشن نشد، رها و ۱ دقیقه صبر کنید؛ پس از ۳ تلاش ناموفق، عیب را بیابید. در کارکرد عادی همهٔ لامپها خاموشاند؛ در ناهنجاری بوق هشدار میدهد. با فعالکردن گرمکن شبکهای در منیفولد ورودی (قطعهٔ اختیاری)، استارت در دمای پایین آسانتر است.
۴ـ۳ کارکرد موتور
پس از استارت، ۳ دقیقه دور آرام؛ بار کامل فقط وقتی دمای مایع بالای ۶۰ درجه باشد. در ۶۰ ساعت اول، با بار کمتر از متوسط کار کنید.
فشار روغن: ۱۰۰ تا ۳۰۰ کیلوپاسکال (دور آرام)، ۳۵۰ تا ۶۰۰ (نامی) · دمای روغن (توان نامی): ۸۵ تا ۱۱۵ درجه · دمای مایع خنککننده: کمتر از ۹۹ درجه. رنگ اگزوز و نشتی را بررسی کنید؛ در ناهنجاری فوراً ژنراتور را متوقف و عیبیابی کنید.
۴ـ۴ و ۴ـ۵ کارکرد در سرما و خاموشکردن
سرما: گرید گازوئیل و گرانروی روغن را متناسب با دما انتخاب و ضدیخ بیفزایید؛ در صورت لزوم از استارتر کمکی استفاده کنید؛ پیش از فصل سرد، باتری را بررسی کنید. خاموشکردن: از توقف زیر بار کامل بپرهیزید؛ بار را کم و ۳ تا ۵ دقیقه دور آرام کار دهید (خنکشدن پیستون، آستین، یاتاقان و توربو)؛ کلید را به «۰» بچرخانید. در موتورهای بدون ضدیخ، در هوای سرد پس از توقف مایع را تخلیه کنید (شیر بدنه، درپوش خنککن روغن، رادیاتور و لولهٔ ورودی آب).
۴ـ۶ سیستم کنترل الکترونیکی — خواندن کد خطا
خواندن کد خطا با کلید تشخیص: کلید تشخیص را فشار دهید (لامپ تشخیص روشن میشود) و رها کنید؛ لامپ چشمکزنان کد خطا را گزارش میکند؛ مرحله را چند بار تکرار کنید تا کدهای بعدی یکبهیک ظاهر شوند (وقتی اولین کد دوباره ظاهر شد، همه خوانده شدهاند). توضیح هر کد در بخش ۶.۴ (فهرست کدهای خطا) است.
کلید تشخیص را فشار دهید، سپس T15 را روشن کنید و کلید را ۳۰ ثانیه نگه دارید و رها کنید. خطاهای فعلی تا رفعنشدن پاک نمیشوند. در صورت نیاز از نمایندهٔ Baudouin کمک بگیرید.
۵. نگهداری
کنترل عایقبندی برقی نباید با ولتاژ بیش از ۵۰ ولت DC انجام شود. شرایط ایمنی نگهداری: هممحوری موتور و ژنراتور؛ سفتبودن واحد روی شاسی؛ سفتبودن کوپلینگها؛ عایق و وضعیت تجهیزات برقی؛ سطح روغن/سوخت/مایع؛ عملکرد آلارمهای ایمنی؛ و تعویض فیلترها.
۵ـ۲ جدول نگهداری
سطوح سرویس: MD (روزانه/۸ ساعت)، M1 (۵۰۰ ساعت/۱۲ ماه)، M2 (۱۰۰۰ ساعت/۱۲ ماه)، R1 (۲۰۰۰ ساعت/۱۲ ماه)، R2 (۴۰۰۰ ساعت/۲۴ ماه)، R3 (۸۰۰۰ ساعت/۶۰ ماه)، R4 (۱۲۰۰۰ ساعت/۷۲ ماه). هر کدام زودتر فرا رسد، ملاک است. نمادها: ● بررسی، ○ تنظیم، △ تمیزکاری، □ تعویض.
| عملیات | MD ۸h | M1 ۵۰۰h | M2 ۱۰۰۰h | R1 ۲۰۰۰h | R2 ۴۰۰۰h | R3 ۸۰۰۰h | R4 ۱۲۰۰۰h |
|---|---|---|---|---|---|---|---|
| سطح و دمای مایع خنککننده | ● | ||||||
| سطح سوخت / سطح روغن | ● | ||||||
| نشت آب/سوخت/روغن | ● | ||||||
| نشانگر سرویس فیلتر هوا / تخلیهکنندهٔ شیر فیلتر | ● | ||||||
| وضعیت فن، رنگ اگزوز، صدا، دور و لرزش | ● | ||||||
| آبجداکن سوخت | ● | □¹ | |||||
| تسمهٔ فن و آلترناتور | ● | □ | |||||
| وضعیت شیلنگها و بستها؛ باتری و کابلها | ● | ||||||
| تکیهگاههای ارتجاعی موتور و ژنراتور | ● | ||||||
| روغن موتور / فیلتر روغن | □ | ||||||
| فیلتر سوخت | □² | ||||||
| المان فیلتر گریز از مرکز روغن (در صورت وجود) | □ | ||||||
| خطاهای ثبتشده در ECU؛ نشتی حین کار | ● | ||||||
| لولهٔ تخلیهٔ میعان | △ | ||||||
| المان فیلتر هوا (تمیز با نشانگر قرمز، حداکثر ۳ بار) | △ | □ | |||||
| المان فیلتر هواکش (Breather) | △ | □ | |||||
| اینترکولر (بررسی / تمیزکاری) | ● | △ | |||||
| اتصال مکانیکی موتور و ژنراتور؛ اتصالات برقی؛ وضعیت استارت | ● | ||||||
| لقی سوپاپ (Valve clearance) | ○ | ||||||
| خنککن روغن (در صورت وجود) | △ |
¹ ² بازهٔ تعویض ذکرشده حداکثر دوره با سوخت باکیفیت (EN 590) است؛ با سوخت بیکیفیت/آلوده/دارای آب، بازه کاهش مییابد.
۵ـ۳ عملیات نگهداری (خلاصه)
روزانه (MD): سطح مایع (از پنجره/سنسور/گیج)، سطح سوخت و روغن (موتور سرد، ۵ دقیقه صبر؛ زیر حداقل، روشن نکنید)، نشتی، نشانگر گرفتگی هوا، فن، رنگ اگزوز، صدا، دور و لرزش را بررسی کنید. تعویض روغن و فیلتر: موتور را کمی گرم و خاموش کنید؛ روغن را تخلیه و از دهانه پُر کنید؛ فیلتر را با دست باز، واشر فیلتر نو را روغنکاری و فیلتر را با روغن تمیز پُر کنید (~۳/۴ دور سفت)؛ موتور را ۱ دقیقه دور آرام و نشتی را بررسی کنید. تعویض مایع خنککننده: شویندهٔ مخصوص به مایع کهنه بیفزایید و ۱۵ دقیقه دور آرام کار دهید؛ تخلیه کنید؛ ترموستات را بردارید و با آب تمیز ۲۰ تا ۳۰ دقیقه تا دمای کاری بشویید؛ تا ۵۰ درجه خنک و تخلیه کنید (تا شفافشدن آب)؛ ترموستات را نصب و مایع نو بریزید؛ اورینگ درپوش را بررسی کنید. توربوشارژر: لقی محوری و شعاعی روتور را با ساعت اندازه بگیرید؛ فراتر از حد مجاز، تعمیر/تعویض کنید.
۵ـ۳ـ۵ اورهال (Overhaul)
اورهال درونساختاری: افزایش مصرف روغن (≥۱ g/kW·h)، کاهش توان ≥۱۰٪، افزایش مصرف سوخت ≥۱۰٪ (ارزیابی هر سه با هم دقیقترین روش است). اورهال اساسی: عامل اصلی = افت فشار مسیر اصلی روغن در دور نامی به ≤۴۰۰ کیلوپاسکال؛ بهعلاوه افزایش مصرف روغن، افزایش Blow-by کارتر، کاهش توان، ساعات کارکرد، تحلیل فلز سایشی روغن و افزایش صدا/لرزش.
اورهال شامل تعویض قطعات اصلیِ ساییدهشده است: بازرسی نشیمن سرسیلندر، لولههای انژکشن و پمپ انژکشن؛ آزمون فشار آببندی سرسیلندر؛ بازرسی/تعویض نشیمن و گاید سوپاپ، آستین و پیستون؛ تعویض استارت، آلترناتور، درپوش فشار رادیاتور، پمپ تأمین سوخت، اسبک و شفت، انژکتورها، پمپ مایع، لولههای روغن و ترموستات. در اورهال اساسی، میللنگ اندازهگیری (و در صورت لزوم سنگزنی/تعویض)، و یاتاقانهای اصلی/شاتون، رینگها، پیستون، آستین، توربو و کاسهنمدها تعویض میشوند.
۵ـ۴ انبارش و حفاظت ضدزنگ
اگر موتور مدتی استفاده نمیشود، آن را در فضای سرپوشیده و خشک نگه دارید و با کیسهٔ پلاستیکی VCI بپوشانید؛ دهانهها را برای جلوگیری از ورود گرد و جانوران ببندید. از رقیقشدهٔ روغن VCI (مخلوط ۵۰٪ روغن VCI و ۵۰٪ روغن موتور) با اسپری استفاده کنید: موتور را با استارت بدون سوخت بچرخانید و رقیقشدهٔ VCI را به مجاری ورودی و دهانههای اگزوز بپاشید؛ در صورت لزوم موتور را در برابر یخزدگی محافظت کنید.
۶. پیوستها
۶ـ۱ توصیهٔ مایع خنککننده
مایع باید استاندارد ASTM D6210 را برآورده کند و دارای بازدارندهٔ خوردگی باشد. مقادیر مرجع: pH=۸٫۲ (۲۰ درجه)؛ چگالی ۱٫۰۵۶ (۱۵ درجه)؛ محافظت آمادهمصرف تا ۲۵− درجه؛ رقت توصیهشدهٔ مایع غلیظ ۴۵٪ و حداکثر ۵۰٪ (۴۵٪ گلیکول حداقل لازم برای بهترین دمای جوش است).
۶ـ۲ توصیهٔ روانکار
روغن API CI-4 یا ACEA E7 با گرید 15W-40 الزامی است. گرانروی SAE را بر اساس دمای محیط محل کار انتخاب کنید (مشابه جدول گرانروی سری M26: از 0W-20 برای ۴۰− درجه تا 20W-60 برای ۲۰− درجه).
۶ـ۳ توصیهٔ سوخت
از گازوئیل تجاری با گوگرد کمتر از ۰٫۳۵٪ استفاده کنید؛ اگر گوگرد بیش از ۰٫۵٪ باشد، بازهٔ تعویض روغن نصف شود. سوخت مجاز: EN 590 (اروپا)، ASTM D-975 No.1 D، BS 2869 Part 1 Class A1. در دمای پایین از گازوئیل زمستانی یا بهبوددهندهٔ جریان استفاده کنید.
۶ـ۴ کدهای خطا و عیبیابی (ECU)
سیستم کنترل الکترونیکی بر پایهٔ استاندارد J1939 است. هر خطا با چهار شناسه مشخص میشود: کد چشمک (Flash)، SPN، FMI و کد P. نمونههایی از فهرست کدهای خطا (که با کلید تشخیص خوانده میشود):
| شرح خطا | کد چشمک | SPN | FMI | کد P |
|---|---|---|---|---|
| طبقهٔ توان EGR — اتصالکوتاه به باتری / به زمین | 3-5-1 | 2791 | 3 / 4 | P0490 / P0489 |
| خطای سنسور میلبادامک | 1-1-3 | 636 | 12 / 11 | P0340 / P0341 |
| خطای سنسور میللنگ | 1-1-2 | 190 | 12 / 11 | P0335 / P0336 |
| اختلاف فاز میلبادامک و میللنگ | 5-4-1 | 190 | 7 | P0016 |
| حفاظت موتور (Engine Protection) | 2-2-6 | 533 | 15 | P0219 |
| عملگر دریچهٔ اگزوز — اتصالکوتاه/مدار باز | 3-1-1 | 1074 | 3/4/12 | P0478/P0477/P0476 |
| سنسور دمای سوخت | 2-1-5 | 174 | 3 / 4 | P0183 / P0182 |
| سوئیچ گرفتگی فیلتر سوخت | 2-1-3 | 95 | 3/4/2 | P1015/P1016/P1017 |
| سنسور آب در سوخت | 2-1-4 | 97 | 3 / 4 | P2267 / P2266 |
| عملگر فن خنککاری | 3-1-2 | 1071 | 3/4/12 | P0692/P0691/P0480 |
| سنسور دمای هوا | 2-3-3 | 105 | 3/4/12 | P0098/P0097/P0099 |
| خطای EEPROM | 2-6-5 | 630 | 255 | P062F |
| محدودیت پاشش (Injection limitation) | 1-5-5 | 520225 | 16/15/11 | P1300/P1301/P1302 |
| خطای انژکتور سیلندر ۱ — توقف موتور | 1-4-1 | 651 | 3/8/11 | P0262/P0261/P0263 |
| خطای انژکتور سیلندر ۲ — توقف موتور | 1-4-2 | 652 | 3/11 | P0265/P0266 |
فهرست کامل کدهای خطا (شامل خطاهای پیامهای CAN مانند TSC1، EBC1، ETC1 و …، خطاهای ولتاژ تغذیه، رطوبت هوا و خطاهای اختصاصی سیلندرها) در بخش ۶.۴ سند اصلی (صفحات ۹۳ تا ۱۲۸) آمده است و از همین قالب J1939 (کد چشمک / SPN / FMI / کد P) پیروی میکند. برای خطاهای فعلی که با خاموش/روشن رفع نمیشوند، با نمایندهٔ Baudouin تماس بگیرید.
در این سیستم، FMI نوع نقص را مشخص میکند: ۳ = اتصالکوتاه به باتری/ولتاژ بالا، ۴ = اتصال به زمین/ولتاژ پایین، ۵ = مدار باز، ۱۱ = نامشخص، ۱۲ = خرابی قطعهٔ هوشمند، ۲ = داده نامعتبر/متناوب. «کد چشمک» (مثل 1-4-1) همان خطاست که با لامپ تشخیص خوانده میشود و «کد P» معادل استاندارد OBD آن است. هنگام تماس با نمایندگی، هر چهار شناسه را گزارش کنید.
این ترجمه شامل تمام بخشهای راهنمای بهرهبرداری و نگهداری Baudouin PowerKit 6M12 (کامانریل) است: ایمنی و کامانریل، محصول و سیستم کنترل ECU، نصب، بهرهبرداری، نگهداری (با جدول کامل سرویس و معیارهای اورهال)، انبارش و پیوستها (سیالات و کدهای خطای ECU). همهٔ اعداد، ولتاژها و کدها عیناً مطابق اصل حفظ شدهاند.
نکات مهندسی — تجربههای نصب و راهاندازی
این بخش حاوی نکات تکمیلی است که تیم فنی نشرنیرو طی سالها نصب و راهاندازی موتورهای Baudouin سری PowerKit در پروژههای ایرانی جمعبندی کرده است.
الف. نکات مهندسی برق
۱) سیمکشی AVR و حسگر ولتاژ
خطوط حسگر ولتاژ AVR باید از سیمهای قدرت آلترناتور حداقل ۳۰ سانتیمتر فاصله داشته باشند تا از تداخل القایی جلوگیری شود. عدم رعایت این فاصله در بارهای راکتیو نوسان AVR و افت کیفیت ولتاژ ایجاد میکند.
۲) سایز کابل باتری و جریان استارت
کابل باتری باید با حداکثر جریان استارت سرد تطابق داشته باشد. کابل کوچک باعث افت ولتاژ بالا و Cold Crank Failure میشود. حداقل سایز برای موتورهای متوسط ۷۰ میلیمترمربع است.
۳) ECU و تغذیه برق (نسخه CR)
در نسخه کامانریل، ECU به یک خط برق پایدار با کیفیت بالا نیاز دارد. توصیه: رله جداگانه با فیوز محافظ ۱۵ آمپر. هیچ بار اضافهای نباید به این خط متصل شود.
۴) اتصال نول و ارت در سیستم ATS
نقطه اتصال نول-ارت باید فقط در یک نقطه از سیستم وجود داشته باشد. در غیر این صورت در زمان جابهجایی ATS، جریان نشتی ایجاد میشود که میتواند RCDها را تریگر کند یا به ECU آسیب بزند.
ب. نکات مهندسی مکانیک
۱) ایزولاسیون لرزش
توزیع وزن روی پدهای لرزشگیر باید متقارن باشد. عدم تقارن باعث شکستن یک یا دو ایزولاتور در طول ۶ ماه اول میشود. ظرفیت هر پد باید با وزن کل موتور+آلترناتور تطابق داشته باشد.
۲) سیستم خنککاری در آبوهوای گرم ایران
در مناطق گرم، رادیاتور استاندارد ممکن است برای کارکرد مداوم در دمای محیط بالای ۴۵ درجه کافی نباشد. مخزن جبران باید بزرگتر انتخاب شود و حداقل ۱۰ سانتیمتر فاصله بین رادیاتور و دیوار وجود داشته باشد.
۳) سیستم اگزوز و انبساط حرارتی
لوله اگزوز در بار کامل به دمای ۴۵۰ تا ۵۵۰ درجه میرسد. هر متر لوله فولادی ۶ تا ۸ میلیمتر انبساط طولی دارد. حداقل یک Bellows انبساطی در فاصله ۱ متر از خروجی موتور نصب شود.
۴) پیشفیلتر آبگیر سوخت
سیستم سوخت نسخه CR به ذرات و آب حساس است. پیشفیلتر آبگیر باید قبل از فیلتر اصلی نصب شود و هر ۲۵۰ ساعت یا ۳ ماه تخلیه شود — مخصوصاً در ایران که کیفیت دیزل گاهی نوسان دارد.
۵) Pre-Fill فیلتر روغن
فیلتر روغن جدید را قبل از نصب با روغن تازه پُر کنید. این کار باعث میشود در اولین استارت روغن سریعتر به یاتاقانها و توربوشارژر برسد و فرسایش خشک کاهش یابد — ۱۰ تا ۱۵ درصد به عمر یاتاقانها اضافه میکند.
ج. هشدار ایمنی
⚠ توجه: این نکات مهندسی جایگزین مطالعهٔ سند رسمی Baudouin نیستند. تنظیم سیستم سوخترسانی (مخصوصاً CR) باید توسط تکنسین آموزشدیده انجام شود.
