ترجمهٔ کامل سند رسمی Baudouin/Weichai — راهنمای بهرهبردار موتور دیزل PowerKit سری 4M06.
بهروزرسانی فارسی: · مترجم: تیم فنی نشرنیرو · موتور ۴ سیلندر ۳ لیتری
راهنمای کامل فارسی موتور دیزل بادوین (Baudouin) سری PowerKit مدل 4M06 — ترجمهٔ مستقیم سند رسمی بهرهبردار و نگهداری از کارخانهٔ Baudouin (متعلق به گروه Weichai Power). این راهنما تمامی بخشهای ضروری ایمنی، نصب، راهاندازی، بهرهبرداری، نگهداری دورهای و کدهای خطای ECU موتور ۴ سیلندری سری 4M06 را پوشش میدهد. این موتور هستهٔ ژنراتورهای صنعتی و خانگی برند بادوین در رنج توان ۱۸ تا ۶۹ کیلوولتآمپر است.
خلاصهٔ راهنما
- مدل: Baudouin 4M06 (PowerKit) — موتور دیزل ۴ سیلندر خطی
- دو نوع سوخترسانی: CR (کامانریل الکترونیکی) و MP (پمپ مکانیکی)
- رنج توان ژنراتور: ۱۸ تا ۶۹ کیلوولتآمپر (Standby/Prime)
- کاربرد: ژنراتور پشتیبان ساختمان، صنایع کوچک، کاربردهای تجاری و خانگی
- شامل: ایمنی، نمای کلی موتور، سیستمهای خنککاری/روانکاری/سوخت، ECU، کدهای خطا و نگهداری
فهرست مطالب
فهرست مطالب راهنما
- ایمنی
- معرفی محصول، توان و سیستمها
- نصب
- بهرهبرداری و کدهای خطا
- نگهداری دورهای
- پیوستها — سیالات و عیبیابی
۱. ایمنی
تا زمانی که این راهنما را نخوانده و درک نکردهاید، موتور را به کار نگیرید و سرویس نکنید. عدم رعایت دستورالعملها میتواند به جراحت جدی یا مرگ منجر شود.
۱ـ۳ تا ۱ـ۱۳ ایمنی عمومی و کامانریل (خلاصه)
ایمنی فردی: PPE بپوشید؛ از تماس طولانی با روغن/گازوئیل بپرهیزید؛ پوست را با حلال تمیز نکنید؛ از عینک و مایع شستوشوی چشم استفاده کنید. سیالات: روغن، سوخت و برخی مایعات قابلاشتعالاند؛ نشتی را با دست بررسی نکنید؛ هنگام سوختگیری سیگار/شعله/تلفن همراه ممنوع. باتری: گاز انفجاری منتشر میکند؛ پیش از کار برقی جدا کنید؛ هرگز هنگام کار موتور کابل را جدا نکنید. جوشکاری و برق: لوله/مخزن سیال قابلاشتعال را جوش ندهید؛ ECU و دستهسیم را محافظت کنید؛ موتور را درست بهزمین متصل کنید. مایع خنککننده: داغ و تحتفشار است؛ فقط هنگام توقف بررسی و درپوش را آهسته باز کنید. عمومی: تابلوی «استفاده نکنید» بگذارید؛ کلید جداکنندهٔ باتری را باز کنید؛ از اسپری استارت (اتر) استفاده نکنید؛ پس از توقف اضطراری ۱۵ دقیقه روی موتور کار نکنید.
پاشش سوخت فشار قوی آسیب جبرانناپذیر بدنی ایجاد میکند؛ پیش از هر بازکردن، مدار تأمین/پاشش را فشارزدایی کنید؛ هنگام بررسی انژکتورها، جت فشار قوی به پوست برخورد نکند؛ بررسی نشت همیشه با صفحه؛ از دستگاه مکش بخار استفاده کنید.
۲. محصول
۲ـ۱ و ۲ـ۲ سطوح توان و کد مدل
سطوح توان COP (پیوسته، بدون اضافهبار)، PRP (اصلی، بار متوسط ≤۷۰٪ در ۲۴ ساعت، اضافهبار ۱۰٪ حداکثر ۱ ساعت در هر ۱۲ ساعت) و ESP (اضطراری، حداکثر ۲۰۰ ساعت در سال) است. کد مدل بهصورت 4 M 06 G 1 N 0 /5: تعداد سیلندر، کد Baudouin (M)، حجم هر سیلندر، کاربرد، توان، سوخت، مرحلهٔ آلایندگی، خط مورب، و کد دور.
| بخش کد | معنی |
|---|---|
| کاربرد | G = تولید برق زمینی؛ GT = برق مخابراتی؛ V = دور متغیر (پمپ، فشار هوا) |
| کد دور | ۱۵۰۰=۵؛ ۱۸۰۰=۶؛ ۱۵۰۰ و ۱۸۰۰=S؛ ۳۰۰۰=۳ |
| کد آلایندگی | ۰=بدون؛ ۱=Tier1؛ ۲=Tier2؛ ۳=Tier3/EU IIIA/B؛ ۴=Tier4/EU IV؛ ۵=EU V؛ ۶=EU VI |
| کد سوخت | D=گازوئیل؛ N=گاز طبیعی؛ L=گاز مایع |
| نوع موتور | 4M06MP = پمپ انژکشن مکانیکی؛ 4M06CR = کامانریل |
۲ـ۳ نمای کلی موتور

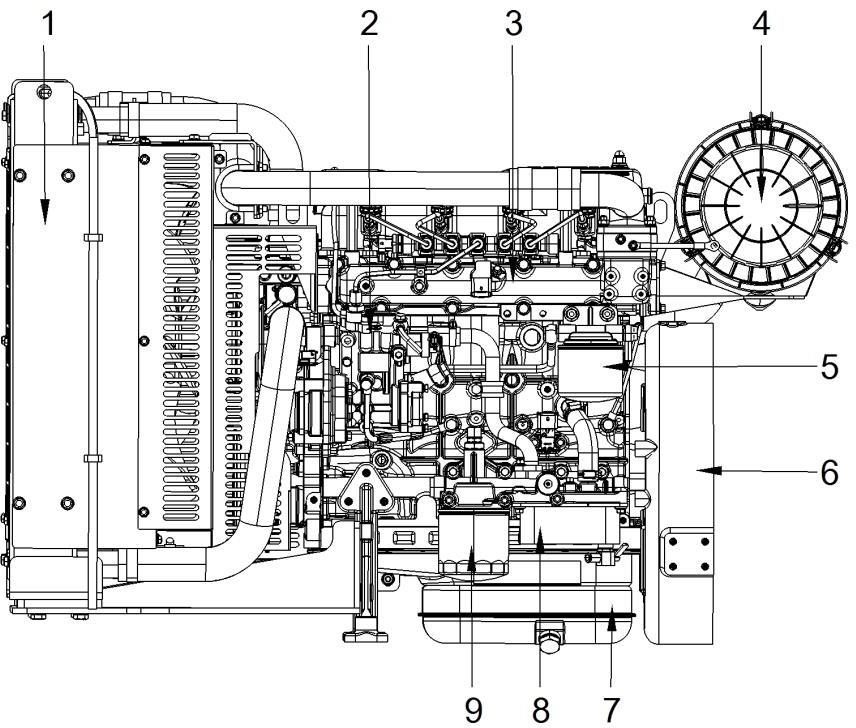

راهنمای 4M06CR: ۱ رادیاتور، ۲ پمپ سوخت، ۳ منیفولد ورودی، ۴ فیلتر هوا، ۵ فیلتر سوخت، ۶ محفظهٔ فلایویل، ۷ کارتر روغن، ۸ خنککن روغن، ۹ فیلتر روغن، ۱۰ منیفولد اگزوز، ۱۱ توربوشارژر، ۱۲ درپوش سرسیلندر، ۱۳ آلترناتور، ۱۴ فن، ۱۵ استارت.
راهنمای 4M06MP: ۱ فن، ۲ پمپ سوخت، ۳ درپوش سوپاپ، ۴ فیلتر هوا، ۵ درپوش فلایویل، ۶ فیلتر سوخت، ۷ ورودی روغن، ۸ فیلتر روغن، ۹ کارتر روغن، ۱۰ توربوشارژر، ۱۱ ترموستات، ۱۲ پمپ آب، ۱۳ آلترناتور، ۱۴ استارت.

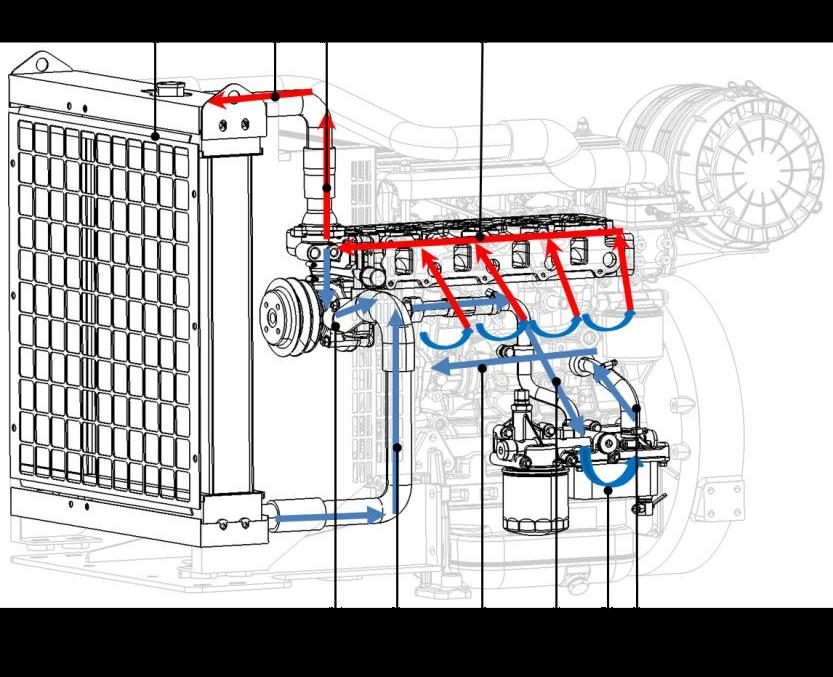

۲ـ۴ مدارهای خنککاری
موتور 4M06 دارای دو مدار خنککاری است: مدار دما-بالا که بلوک و سرسیلندر و روغن (از طریق خنککن روغن) را خنک میکند (خودهواگیر؛ مایع توصیهشدهٔ بخش ۶.۱ الزامی؛ پمپ در جلوی موتور)؛ و مدار دما-پایین که هوای شارژ را خنک میکند (نسخهٔ هوا-به-هوا). راهنما: ۱ رادیاتور، ۲ لولهٔ ورود مایع خنکشده، ۳ مجموعهٔ ترموستات، ۴ گروه سرسیلندر، ۵/۶ لولهٔ ورودی بلوک/خنککن روغن، ۷ خنککن روغن، ۸ بلوک، ۹ لولهٔ خروج رادیاتور، ۱۰ پمپ مایع.

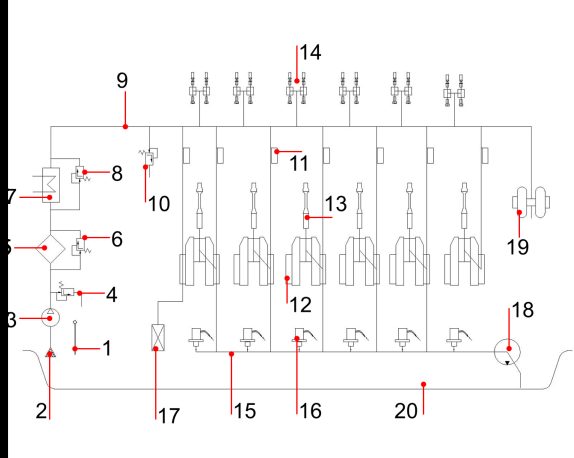

۲ـ۵ سیستم روانکاری
4M06 دارای سه فیلتر روغن تمامجریان (سری) با شیر کنارگذر است (تداوم روانکاری در گرفتگی ناگهانی). روغن از کارتر، صافی مکش، پمپ، خنککن روغن و فیلترها عبور و به نقاط روانکاری میرسد: عمدهٔ روغن به یاتاقانهای اصلی و سپس از مجرای میللنگ به یاتاقان شاتون میرود؛ سطح آستین و گژنپین با روغن پاشیدهشده از نازل خنککاری پیستون روان میشوند؛ مکانیزم سوپاپ، توربو، پمپ انژکشن و یاتاقان چرخدندهٔ میانی نیز روانکاری اجباری دارند؛ تاج پیستون با پاشش روغن خنک میشود. فشار با شیرهای محدودکننده در بدنهٔ پمپ و مسیر اصلی تنظیم میشود.

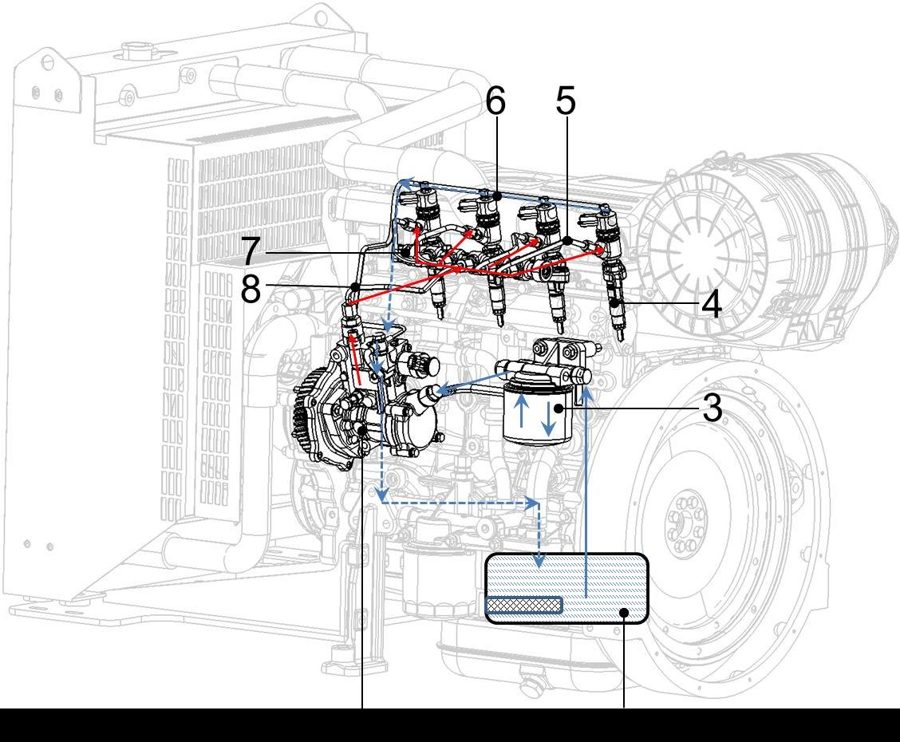

۲ـ۶ سیستم سوخت (هر دو نوع)
4M06CR (کامانریل): پمپ سوخت، گازوئیل را از مخزن از طریق فیلتر اولیه/آبجداکن و فیلتر تمامجریان به پمپ انژکشن میکشد؛ پمپ، سوخت فشار قوی را به ریل و انژکتورها میرساند؛ سوخت اضافی به مخزن برمیگردد. 4M06MP (مکانیکی): پمپ تغذیه، سوخت را از مخزن از طریق فیلتر اولیه و تمامجریان به پمپ انژکشن میکشد؛ پمپ، سوخت فشار قوی را به انژکتورها میرساند؛ سوخت پاشیدهنشده و نشتی نگهدارنده به مخزن برمیگردد.
۲ـ۷ واحد کنترل الکترونیکی (ECU) — نوع CR
توان اصلی ۲۴ ولت DC (پینهای مثبت X1-01/03/05، منفی X1-02/04/06)؛ بازهٔ ولتاژ ۹ تا ۳۲ ولت؛ فیوز ۲۵ آمپر در خط مثبت. قطر/طول سیم توصیهشده: باتری به استارت ۱۰ mm² و کمتر از ۶ متر؛ فیوز ECU 2.5 mm² و کمتر از ۲ متر؛ باتری ۲.۵ mm² و کمتر از ۱ متر. اتصال داغ (hot-plug) ECU ممنوع است.
T15 (سوئیچ احتراق، پین X1-59): با روشنشدن، ECU کار میکند؛ با خاموششدن، موتور میایستد — اما تغذیه باید ۱۲۰ ثانیه برقرار بماند تا دادهها در حافظه نوشته شود (از تداخل سایر تجهیزات روی T15 بپرهیزید). T50 (استارت، پین X1-58): استارت توسط ECU کنترل میشود — حفاظت دوم استارت (پس از روشنشدن، فشار دوبارهٔ کلید بیاثر است)؛ کنترل زمان استارت (قطع پس از ۱۲ ثانیه پیشفرض)؛ جلوگیری از درگیری کور (اگر ظرف ۱۲ ثانیه دور به ۵۲ دور نرسد، رله قطع میشود)؛ کنترل پیشگرمایش.
سایر سوئیچها و عملکردها: ولوم تنظیم دور (X1-24/09/25)؛ ولوم نرخ گاورنینگ (X1-28/10/27، تنظیم دور پایدار)؛ افزایش/کاهش دور (X1-68 / X1-51)؛ کلید اتصال موازی (X1-64، تکواحد ↔ موازی شبکه)؛ کلید دوفرکانس ۵۰/۶۰ هرتز (X1-55)؛ کلید دور آرام به نامی (X1-48). تشخیص عیب: کلید درخواست تشخیص (X1-60) + لامپ تشخیص (X1-35)؛ با فشار کلید، ECU کد را چشمک میزند (کد ۳رقمی مثل 3-2-1؛ کلید باید خودبازگشت باشد). خروجی دور (X1-19): سیگنال PWM (پیشفرض ۴ پالس در هر دور). گرمایش هوای ورودی (Grid heater، X1-37/X2-24): ECU بر اساس دمای محیط، گریل ورودی را برای استارت سرد کنترل میکند (هنگام کار لامپ روشن، پس از اتمام ۳ بار چشمک و خاموش). آلارم آب در سوخت (X1-12/X1-32): با عبور سطح آب از MAX در فیلتر درشت، لامپ روشن میشود تا اپراتور آب را تخلیه کند.
4M06 در دو نسخه عرضه میشود: MP با پمپ انژکشن مکانیکی (که دورش با «گاورنر الکترونیکی» کنترل میشود) و CR با کامانریل و کنترل کامل ECU. در نسخهٔ CR، استارت، پیشگرمایش، حفاظتها و حتی محدودکردن استارت همگی هوشمند و توسط ECU مدیریت میشوند؛ به همین دلیل رعایت قطر/طول سیم و روال اتصال باتری حیاتی است (افت ولتاژ سیم نازک میتواند موجب ریست ECU شود).
۲ـ۸ سیستم گاورنر الکترونیکی (برای موتور پمپ مکانیکی 4M06MP)
در نوع 4M06MP (پمپ انژکشن مکانیکی)، دور موتور با یک گاورنر الکترونیکی کنترل میشود که از سه بخش تشکیل شده است: عملگر الکترومغناطیسی (روی شانهٔ کنترل پمپ انژکشن)، کنترلکنندهٔ دور و سنسور دور. سنسور دور (روی فلایویل) سیگنال دور را به کنترلکننده میدهد؛ کنترلکننده با مقایسهٔ دور واقعی و دور هدف، جریان عملگر را تنظیم میکند تا شانهٔ کنترل (و در نتیجه مقدار سوخت) را تغییر دهد و دور را پایدار نگه دارد. تنظیم پایداری (Stability) و بهره (Gain) با پتانسیومترهای کنترلکننده انجام میشود. نصب و عیبیابی این سیستم در فصل ۳ (بخش نصب و تنظیم گاورنر) شرح داده شده است.
گاورنر الکترونیکیِ موتور مکانیکی، کنترل دقیق دور (لازم برای فرکانس ثابت ۵۰/۶۰ هرتز ژنراتور) را بدون نیاز به کامانریل فراهم میکند: بهجای کنترل مستقیم پاشش، فقط «مقدار سوخت» پمپ مکانیکی را از طریق عملگر تنظیم میکند. در مقابل، نوع CR کل پاشش را الکترونیکی کنترل میکند.
۳. نصب
پیش از نصب و بهرهبرداری، دستورالعملهای ایمنی را بهدقت بخوانید. عدم رعایت دستورالعملهای Baudouin گارانتی را باطل میکند. پس از بازکردن بستهبندی، موتور و متعلقات را با فهرست تحویل بررسی کنید.
۳ـ۱ تا ۳ـ۵ بلندکردن، نصب، هوا و اگزوز
برای قطعات سنگینتر از ۲۰ کیلوگرم از وسیلهٔ بلندکردن با میلهٔ عرضی و دو گوش باربرداری موتور استفاده کنید (هرگز زیر بار معلق کار نکنید). از براکت نصب خود موتور با تکیهگاه چهارنقطهای و تکیهگاه منعطف بین موتور و شاسی استفاده کنید. سیستم هوا باید از ورود آب، گردوغبار و گاز اگزوز جلوگیری کند. اگزوز: فشار برگشتی در حد برگهٔ داده؛ بدون خم تند؛ قطر داخلی نه کمتر از دهانهٔ اگزوز موتور؛ محافظت در برابر باران/برف.
۳ـ۶ تا ۳ـ۸ خنککاری، روانکاری و سوخت
رادیاتور را با تکیهگاه ارتجاعی نصب و بهزمین متصل کنید (سطح بادگیر مستقیم ≥۸۰٪). در سیستم سوخت، هنگام توقف سوخت نباید با جاذبه وارد موتور شود؛ مخزن باید هواکش و برگشت داشته باشد. خط سوخت: قطر داخلی ≥۱۲ میلیمتر، طول ≤۱۰ متر؛ لولههای مکش و برگشت با فاصلهٔ ≥۳۰۰ میلیمتر؛ خط سوخت را با دستهسیم نبندید.
۳ـ۱۱ نصب و تنظیم سیستم گاورنر الکترونیکی (نوع MP)
برای نوع 4M06MP، عملگر، کنترلکننده و سنسور دور را مطابق نقشهٔ سیمکشی نصب کنید؛ فاصلهٔ سنسور دور تا فلایویل را تنظیم و پتانسیومترهای پایداری و بهره را برای کارکرد روان موتور میزان کنید. اجزای برقی باید با سیم با اندازهٔ صحیح، فیوز/بریکر و اتصالزمین درست نصب شوند. اتاق ژنراتور تهویهٔ خوب و فونداسیون محکم (بتن پیشساختهٔ ≥۲۰۰ میلیمتر) داشته باشد؛ قطر داخلی اگزوز ≥۱۴۰ میلیمتر، حداکثر ۳ خم با زاویهٔ بیش از ۹۰ درجه؛ ≥۱٫۵ متر فضای آزاد اطراف واحد.
۴. بهرهبرداری
اولین راهاندازی باید توسط پرسنل مجاز Baudouin انجام شود. اقدام برای قطع اضطراری سوخت/هوا، بررسی تمیزی مدارها، تأمین سوخت، سطح مایع و روغن، و نشانگر گرفتگی هوا. اگر موتور بیش از ۲۴ ساعت خاموش بوده، پیشروانکاری کنید.
۴ـ۱ و ۴ـ۲ آمادهسازی و راهاندازی
روغن را اضافه و با گیج بررسی کنید؛ گازوئیل با مشخصات و تمیز (ترجیحاً ۷۲ ساعت ساکن)؛ مایع خنککننده را از دهانهٔ رادیاتور اضافه و هواگیری کنید. کلید را به «۱» بچرخانید (لامپ فشار روغن ۱۰ ثانیه روشن میماند)؛ کلید را به «START» بچرخانید و رها کنید. اگر ظرف ۱۰ ثانیه روشن نشد، رها و ۱ دقیقه صبر کنید (پس از ۳ تلاش، عیب را بیابید).
۴ـ۳ کارکرد موتور
پس از استارت، ۳ دقیقه دور آرام، سپس دور را به ۱۰۰۰ تا ۱۲۰۰ با کمی بار افزایش دهید. بار کامل فقط وقتی دمای مایع بالای ۶۰ و دمای روغن بالای ۵۱ درجه باشد. در ۶۰ ساعت اول با بار کمتر از متوسط کار کنید.
فشار مسیر اصلی روغن: ۲۰۰ تا ۵۰۰ کیلوپاسکال (نامی) · دمای مسیر اصلی روغن: ≤۱۱۵ درجه · دمای خروجی مایع: ۷۵ تا ۹۵ درجه · دمای اگزوز پس از توربین: ≤۶۵۰ درجه. رنگ اگزوز و نشتی را بررسی کنید؛ در ناهنجاری فوراً ژنراتور را متوقف و عیبیابی کنید.
۴ـ۴ و ۴ـ۵ سرما و خاموشکردن
سرما: گرید گازوئیل و گرانروی روغن را متناسب با دما انتخاب و ضدیخ بیفزایید؛ در صورت لزوم از استارتر کمکی استفاده کنید؛ پیش از فصل سرد باتری را بررسی کنید. خاموشکردن: از توقف زیر بار کامل بپرهیزید؛ بار را کم و ۳ تا ۵ دقیقه دور آرام کار دهید (خنکشدن پیستون، آستین، یاتاقان و توربو)؛ کلید را به «۰» بچرخانید. در موتورهای بدون ضدیخ، در هوای سرد پس از توقف مایع را تخلیه کنید.
۴ـ۶ سیستم کنترل الکترونیکی — خواندن کد خطا
خواندن کد خطا: کلید تشخیص را فشار دهید (لامپ روشن میشود) و رها کنید (لامپ خاموش)؛ لامپ چشمکزنان کد خطا را گزارش میکند؛ تکرار کنید تا کدهای بعدی یکبهیک ظاهر شوند (تکرار اولین کد = پایان). توضیح هر کد در بخش ۶.۴ است. پاککردن خطاهای تاریخی: پیش از روشنکردن T15، کلید درخواست تشخیص را فشار دهید، سپس T15 را روشن و کلید را ۴ تا ۳۰ ثانیه نگه دارید و رها کنید. خطای فعلی تا رفعنشدن پاک نمیشود.
۵. نگهداری
کنترل عایقبندی برقی نباید با ولتاژ بیش از ۵۰ ولت DC انجام شود. شرایط ایمنی: هممحوری موتور و ژنراتور؛ سفتبودن واحد روی شاسی و کوپلینگها؛ عایق و وضعیت تجهیزات برقی؛ سطح روغن/سوخت/مایع؛ عملکرد آلارمهای ایمنی؛ و تعویض فیلترها.
۵ـ۲ جدول نگهداری — موتورهای COP و PRP
سطوح: MD (۸h)، M0 (اولین ۵۰h/۲ماه)، M1 (۵۰۰h/۱۲ماه)، M2 (۱۰۰۰h/۱۲ماه)، M3 (۲۰۰۰h/۱۲ماه)، M4 (۴۰۰۰h/۲۴ماه)، R1 (۸۰۰۰h/۶۰ماه)، R2 (۱۲۰۰۰h/۹۶ماه). هر کدام زودتر فرا رسد. نمادها: ● بررسی، ○ تنظیم، △ تمیزکاری، □ تعویض.
| عملیات | MD | M0 | M1 | M2 | M3 | M4 | R1 | R2 |
|---|---|---|---|---|---|---|---|---|
| بازرسی چشمی دور موتور؛ سطح و دمای مایع | ● | ● | ||||||
| سطح سوخت و روغن؛ نشانگر فیلتر هوا؛ وضعیت فن | ● | ● | ||||||
| فیلتر اولیه/آبجداکن سوخت | ● | ● | □¹ | |||||
| تسمه(ها) | ● | ● | □ | |||||
| روغن موتور / المان فیلتر روغن | □ | □ | ||||||
| خطاهای ثبتشده در ECU؛ اتصالات مکانیکی و برقی | ● | |||||||
| المان فیلتر سوخت | □² | |||||||
| المان فیلتر هوا (تمیز با نشانگر قرمز، حداکثر ۳ بار) | △ | □ | ||||||
| لقی اسبک و پل سوپاپ (Cross-bar) | ○ | ○ | ||||||
| باتری و کابلها | ● | |||||||
| اینترکولر؛ رادیاتور و سیستم خنککاری | △ | |||||||
| درپوش فشار رادیاتور؛ کشندهٔ تسمه | ● | |||||||
| المان فیلتر هواکش (Breather) | △/□ | |||||||
| وضعیت استارت | ● | |||||||
| توربوشارژر (لقی محوری/شعاعی، سمت هوا)؛ سنسورها | ● | |||||||
| مایع خنککننده؛ شیلنگهای سوخت و مایع | □ | |||||||
| اورهال درونساختاری | ●³ | |||||||
| اورهال اساسی | ●⁴ |
¹ ² بازهٔ تعویض حداکثر دوره با سوخت باکیفیت (EN 590) است؛ با سوخت بیکیفیت/آلوده/دارای آب کاهش مییابد. ³ اورهال درونساختاری و ⁴ اورهال اساسی در بخش ۵.۳.۵ شرح داده شدهاند.
جدول نگهداری — موتورهای ESP (اضطراری)
برای موتورهای ESP بازهها بر اساس زمان است: M0 (هفتگی)، M1 (سالانه)، M2 (هر ۲ سال)، M3 (هر ۳ سال) — شامل بررسی سطح مایع/روغن/سوخت، تعویض روغن و فیلترها و سایر اقلام مشابه جدول COP/PRP.
۵ـ۳ عملیات نگهداری و اورهال (خلاصه)
روزانه/اولیه: سطح مایع/سوخت/روغن (موتور سرد، ۵ دقیقه صبر)، نشتی، نشانگر هوا، فن، رنگ اگزوز، صدا و لرزش. تعویض روغن و فیلتر: روغن را تخلیه و از دهانه پُر کنید؛ فیلتر را با دست باز، واشر را روغنکاری و فیلتر را با روغن تمیز پُر کنید (~۳/۴ دور)؛ نشتی را بررسی کنید. تعویض مایع: با شویندهٔ مخصوص ۱۵ دقیقه دور آرام، تخلیه، شستوشو با آب تمیز ۲۰ تا ۳۰ دقیقه، تخلیه تا شفافشدن، نصب ترموستات و مایع نو. توربو: لقی محوری/شعاعی روتور را با ساعت بسنجید.
درونساختاری: افزایش مصرف روغن (≥۱ g/kW·h)، کاهش توان ≥۱۰٪، افزایش مصرف سوخت ≥۱۰٪. اساسی: عامل اصلی = افت فشار مسیر اصلی روغن در دور نامی به ≤۴۰۰ کیلوپاسکال؛ بهعلاوه افزایش مصرف روغن، Blow-by و صدا/لرزش. در اورهال، قطعات ساییده (آستین، پیستون، رینگ، یاتاقانها، کاسهنمد، توربو، انژکتور، میللنگ) بازرسی/تعویض میشوند.
۵ـ۴ انبارش
موتور را در فضای سرپوشیده و خشک نگه دارید و با کیسهٔ VCI بپوشانید؛ دهانهها را ببندید. از رقیقشدهٔ روغن VCI (۵۰٪ روغن VCI + ۵۰٪ روغن موتور) با اسپری در مجاری ورودی و اگزوز استفاده کنید؛ در صورت لزوم در برابر یخزدگی محافظت کنید.
۶. پیوستها
۶ـ۱ تا ۶ـ۳ توصیهٔ سیالات
مایع خنککننده: باید استاندارد ASTM D6210 را برآورده کند و دارای بازدارندهٔ خوردگی باشد؛ رقت توصیهشدهٔ مایع غلیظ ۴۵٪ و حداکثر ۵۰٪ (۴۵٪ گلیکول حداقل لازم برای بهترین دمای جوش). روغن: API CI-4 یا ACEA E7 با گرید 15W-40؛ گرانروی SAE را بر اساس دمای محیط انتخاب کنید. سوخت: گازوئیل تجاری با گوگرد کمتر از ۰٫۳۵٪ (اگر بیش از ۰٫۵٪، بازهٔ تعویض روغن نصف شود)؛ سوخت مجاز EN 590، ASTM D-975 No.1 D، BS 2869 Part 1 Class A1؛ در سرما از گازوئیل زمستانی یا بهبوددهندهٔ جریان استفاده کنید.
۶ـ۴ کدهای خطا و عیبیابی (ECU)
سیستم کنترل الکترونیکی بر پایهٔ استاندارد J1939 است؛ هر خطا با کد چشمک ۳رقمی (مثل 3-2-1)، SPN، FMI و کد P مشخص میشود (با کلید تشخیص خوانده میشود). نمونههایی از فهرست کدها:
| شرح خطا | کد چشمک | SPN | FMI | کد P |
|---|---|---|---|---|
| طبقهٔ توان EGR — اتصالکوتاه به باتری/زمین | 3-5-1 | 2791 | 3 / 4 | P0490 / P0489 |
| خطای سنسور میلبادامک / میللنگ | 1-1-3 / 1-1-2 | 636 / 190 | 12 / 11 | P0340 / P0335 |
| اختلاف فاز میلبادامک و میللنگ | 5-4-1 | 190 | 7 | P0016 |
| سنسور دمای سوخت | 2-1-5 | 174 | 3 / 4 | P0183 / P0182 |
| سوئیچ/تشخیص گرفتگی فیلتر سوخت | 2-1-3 / 2-1-2 | 95 | 3/4/2/7 | P1015…P1018 |
| سنسور آب در سوخت | 2-1-4 / 2-1-1 | 97 | 3/4/11 | P2267/P2266/P2269 |
| سنسور دمای هوای ورودی | 2-3-3 | 105 | 3/4/12 | P0098/P0097/P0099 |
| سنسور دمای روغن | — | 175 | 3 / 4 | — |
| خطای EEPROM | 2-6-5 | 630 | 255 | P062F |
| محدودیت پاشش | 1-5-5 | 520225 | 16/15/11 | P1300/P1301/P1302 |
| خطای انژکتور سیلندر ۱ — توقف موتور | 1-4-1 | 651 | 3/8/11 | P0262/P0261/P0263 |
| خطای انژکتور سیلندر ۲ — توقف موتور | 1-4-2 | 652 | 3/11 | P0265/P0266 |
فهرست کامل کدهای خطا (شامل خطاهای پیامهای CAN، ولتاژ تغذیه، فن، رطوبت هوا، خطاهای اختصاصی هر سیلندر و پیامهای ویژهٔ گاورنر موتور مکانیکی مانند EGSPMData) در بخش ۶.۴ سند اصلی (صفحات ۹۶ تا ۱۲۸) آمده و از همین قالب J1939 پیروی میکند. برای خطاهای فعلی که با خاموش/روشن رفع نمیشوند، با نمایندهٔ Baudouin تماس بگیرید.
کد FMI نوع نقص را مشخص میکند: ۳ = اتصالکوتاه/ولتاژ بالا، ۴ = اتصال به زمین/ولتاژ پایین، ۵ = مدار باز، ۱۱ = نامشخص، ۱۲ = خرابی قطعهٔ هوشمند، ۲ = داده متناوب، ۷ = پاسخ نادرست سیستم مکانیکی. هنگام تماس با نمایندگی، هر چهار شناسه (کد چشمک، SPN، FMI و کد P) را گزارش کنید.
این ترجمه شامل تمام بخشهای راهنمای بهرهبرداری و نگهداری Baudouin PowerKit 4M06 (هر دو نوع MP و CR) از بخش انگلیسی سند چندزبانه است: ایمنی، محصول و سیستم کنترل ECU و گاورنر، نصب، بهرهبرداری، نگهداری (با جدول کامل COP/PRP و ESP و معیارهای اورهال)، انبارش و پیوستها (سیالات و کدهای خطای ECU). همهٔ اعداد، ولتاژها و کدها عیناً مطابق اصل حفظ شدهاند.
نکات مهندسی — تجربههای نصب و راهاندازی
این بخش حاوی نکات تکمیلی است که تیم فنی نشرنیرو طی سالها نصب و راهاندازی موتورهای Baudouin سری PowerKit در پروژههای ایرانی جمعبندی کرده است. این نکات بهصورت رسمی در سند سازنده درج نشدهاند، اما برای دستیابی به بهترین عملکرد، طول عمر بیشتر و کاهش خطرات عملیاتی ضروری هستند.
الف. نکات مهندسی برق
۱) سیمکشی AVR و حسگر ولتاژ
در ژنراتورهای مبتنی بر موتور 4M06، خطوط حسگر ولتاژ AVR باید از سیمهای قدرت آلترناتور حداقل ۳۰ سانتیمتر فاصله داشته باشند تا از تداخل القایی جلوگیری شود. تجربه نشان داده اگر این فاصله رعایت نشود، در بارهای راکتیو ناپایدار (مانند موتورهای القایی صنعتی) AVR شروع به نوسان کرده و کیفیت ولتاژ خروجی افت میکند.
۲) سایز کابل باتری و جریان استارت
موتور 4M06 در زمان استارت سرد میتواند تا ۸۰۰ آمپر جریان لحظهای از باتری بکشد. کابل باتری باید حداقل ۷۰ میلیمترمربع (سیم نمره ۷۰) باشد. کابل کمتر از این مقدار باعث افت ولتاژ بیش از ۱.۵ ولت در زمان استارت میشود که میتواند منجر به Cold Crank Failure شود.
۳) ECU و تغذیه برق (نسخه CR)
در نسخه کامانریل، ECU به یک خط برق ۱۲/۲۴ ولت پایدار با کیفیت بالا نیاز دارد. توصیه میشود از یک رله جداگانه با فیوز محافظ ۱۵ آمپر استفاده شود. هیچ بار اضافهای (مانند روشنایی، فن، یا گرمکن) نباید به این خط متصل شود تا از Spike ولتاژ روی ECU جلوگیری شود.
۴) اتصال نول (Neutral) و ارت
برای ژنراتورهای پشتیبان که از طریق ATS با شبکهٔ شهری سوئیچ میشوند، نقطه اتصال نول-ارت (TN-S junction) باید فقط در یک نقطه از سیستم وجود داشته باشد. در غیر این صورت در زمان جابهجایی ATS، جریان نشتی در سیم ارت ایجاد میشود که میتواند RCDها را تریگر کند یا حتی به ECU موتور آسیب بزند.
ب. نکات مهندسی مکانیک
۱) ایزولاسیون لرزش و چینش پدها
موتور 4M06 لرزش بالایی در دور آرام (Idle) دارد. در زمان نصب، باید ۴ تا ۶ ایزولاتور لاستیکی-فلزی (Vibration Mount) با ظرفیت مناسب (هر کدام تحمل ۲۵۰ تا ۴۰۰ کیلوگرم) استفاده شود. توزیع وزن باید متقارن باشد — تجربه نشان داده عدم تقارن باعث شکستن یک یا دو ایزولاتور در طول ۶ ماه اول میشود.
۲) سیستم خنککاری در آبوهوای گرم ایران
در مناطق گرم (تهران تابستان، خوزستان، بوشهر)، رادیاتور استاندارد ممکن است برای کارکرد مداوم در دمای محیط بالای ۴۵ درجه کافی نباشد. توصیه: مخزن جبران مایع خنککننده باید بزرگتر از حداقل توصیهشده انتخاب شود و حداقل ۱۰ سانتیمتر فاصله بین رادیاتور و دیوار اتاق ژنراتور وجود داشته باشد تا گردش هوای ورودی محدود نشود.
۳) نصب سیستم اگزوز و انبساط حرارتی
لوله اگزوز موتور 4M06 در بارگذاری کامل به دمای ۴۵۰ تا ۵۵۰ درجه سانتیگراد میرسد. هر متر لوله فولادی در این دما حدود ۶ تا ۸ میلیمتر انبساط طولی دارد. حداقل یک Bellows (انبساط) قابل انعطاف در فاصله ۱ متر از خروجی اگزوز موتور باید نصب شود تا از انتقال نیروی انبساط به منیفولد جلوگیری شود.
۴) سیستم سوخت و هواگیری
سیستم سوخت نسخه CR به دلیل حساسیت به ذرات و آب، نیازمند پیشفیلتر آبگیر (Water Separator) قبل از فیلتر اصلی است. در ایران که کیفیت دیزل گاهی نوسان دارد، توصیه میشود پیشفیلتر هر ۲۵۰ ساعت یا ۳ ماه (هر کدام زودتر رسید) تخلیه شود. در نسخه MP این حساسیت کمتر است اما همچنان توصیه میشود.
۵) تعویض فیلتر روغن — نکته نگهداری حرفهای
هنگام تعویض فیلتر روغن، فیلتر جدید را با روغن تازه بهصورت دستی پُر کنید قبل از نصب. این کار باعث میشود در اولین استارت بعد از تعویض، روغن سریعتر به نقاط بحرانی موتور (یاتاقانهای اصلی، توربوشارژر) برسد و فرسایش خشک کاهش یابد. تجربه نشان داده این کار ساده میتواند ۱۰ تا ۱۵ درصد به عمر یاتاقانها اضافه کند.
ج. هشدار ایمنی نهایی
⚠ توجه ایمنی: این نکات مهندسی جایگزین مطالعهٔ کامل سند رسمی Baudouin نیستند. هرگونه تنظیم، تعمیر یا اصلاح در سیستم سوخترسانی (بهخصوص نسخه CR) باید توسط تکنسین آموزشدیده و با ابزار تخصصی انجام شود. تعمیر غیراصولی میتواند منجر به آسیب موتور، باطل شدن گارانتی و در موارد شدید، آتشسوزی یا انفجار شود.
پرسشهای متداول دربارهٔ موتور Baudouin 4M06
موتور Baudouin 4M06 چه مشخصاتی دارد؟
موتور دیزل ۴ سیلندر خطی، حجم ۳ لیتر، با دو گزینهٔ سوخترسانی: نسخهٔ CR (کامانریل الکترونیکی با ECU) و نسخهٔ MP (پمپ مکانیکی با گاورنر الکترونیکی). این موتور هستهٔ ژنراتورهای صنعتی و خانگی برند بادوین در رنج توان ۱۸ تا ۶۹ کیلوولتآمپر است.
تفاوت نسخه CR و MP موتور 4M06 چیست؟
نسخهٔ CR (Common Rail) از سیستم سوخترسانی الکترونیکی کامانریل با ECU استفاده میکند که کنترل دقیقتر تزریق سوخت، مصرف کمتر و آلایندگی پایینتر دارد. نسخهٔ MP (Mechanical Pump) از پمپ سوخت مکانیکی به همراه گاورنر الکترونیکی استفاده میکند که سادهتر و مقاومتر در شرایط سوخت با کیفیت متوسط است.
سایز کابل باتری مناسب موتور 4M06 چیست؟
موتور 4M06 در زمان استارت سرد میتواند تا ۸۰۰ آمپر جریان لحظهای از باتری بکشد. کابل باتری باید حداقل ۷۰ میلیمترمربع (سیم نمره ۷۰) باشد تا افت ولتاژ به زیر ۱.۵ ولت برسد و از Cold Crank Failure جلوگیری شود.
برنامه نگهداری دورهای موتور 4M06 چیست؟
برنامه نگهداری بر اساس نوع کاربری (COP — Continuous Operation Power یا PRP — Prime Power) متفاوت است. شامل تعویض روغن و فیلتر، تعویض فیلتر سوخت و فیلتر هوا بر اساس ساعت کارکرد و بازرسی سیستم خنککاری است. جدول کامل در بخش ۵ راهنما درج شده است.
موتور 4M06 برای چه ژنراتورهایی استفاده میشود؟
این موتور هستهٔ ژنراتورهای صنعتی، تجاری و خانگی Baudouin در رنج توان ۱۸ تا ۶۹ کیلوولتآمپر است. کاربری اصلی: ژنراتور پشتیبان ساختمانهای مسکونی و تجاری، صنایع کوچک و کارگاهها، تأمین برق پشتیبان فروشگاهها و مغازهها.
در نصب موتور 4M06 به چه نکات مهندسی توجه کنیم؟
نکات کلیدی: ایزولاسیون لرزش با ۴ تا ۶ پد لاستیکی-فلزی (به دلیل لرزش بالای ایدل)، نصب Bellows انبساطی در اگزوز (به دلیل دمای ۴۵۰-۵۵۰°C)، رعایت فاصله ۳۰ سانتیمتر بین سیم AVR و کابل قدرت آلترناتور، استفاده از پیشفیلتر آبگیر سوخت (مخصوصاً نسخه CR در ایران). جزئیات در بخش «نکات مهندسی» راهنما.
