راهنمای نصب سانورتر ماست – نکات نصب و عیب یابی

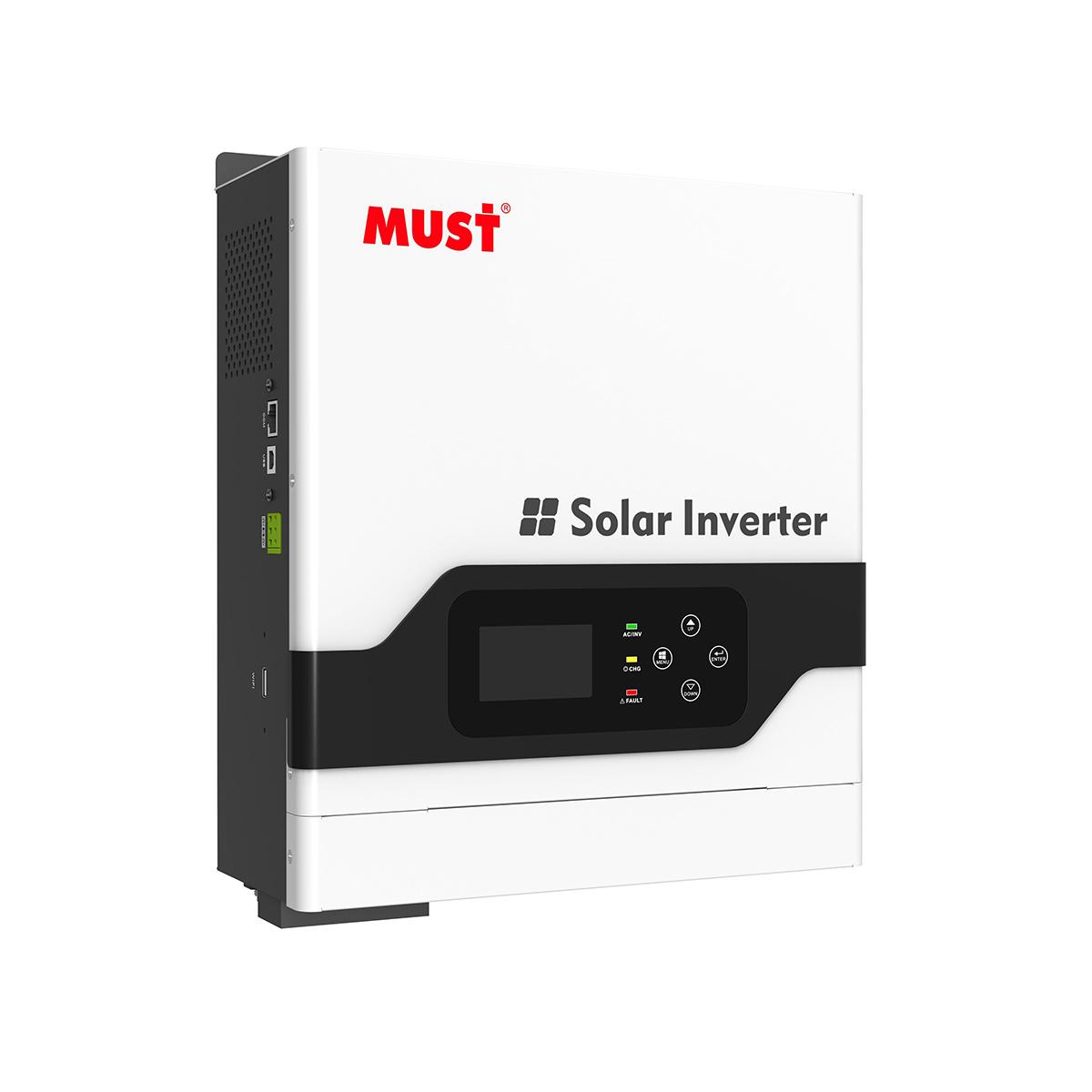

راهنمای نصب سانورتر ماست
۱۵ آبان

مشخصات حالت مبدل

محصولات، خدمات و ویژگی‌های خریداری‌شده طبق قراردادی که بین تأمین‌کننده و مشتری منعقد شده، مشخص می‌شود. تمام یا بخشی از محصولات، خدمات و ویژگی‌های شرح داده‌شده در این سند ممکن است در محدوده خرید یا استفاده قرار نگیرند. مگر در مواردی که به‌طور خاص در قرارداد ذکر شده باشد، تمام بیانیه‌ها، اطلاعات و توصیه‌های موجود در این سند “همان‌طور که هست” و بدون هیچ‌گونه ضمانت، گارانتی یا نمایندگی ارائه می‌شوند.

اطلاعات موجود در این سند ممکن است بدون اطلاع قبلی تغییر کنند. تمام تلاش‌ها برای اطمینان از صحت محتوا انجام شده است، اما هیچ‌یک از توضیحات، اطلاعات و توصیه‌ها، ضمانت هیچ‌گونه‌ای، چه صریح و چه ضمنی، ارائه نمی‌دهند.

هدف

این دفترچه راهنما مونتاژ، نصب، عملکرد و عیب‌یابی این دستگاه را توضیح می‌دهد. لطفاً این دفترچه را قبل از نصب و استفاده با دقت بخوانید و برای مراجعات آینده نگه دارید.

دامنه

این دفترچه راهنما دستورالعمل‌های ایمنی و نصب و همچنین اطلاعات مربوط به ابزارها و سیم‌کشی را فراهم می‌کند.

موارد خارج از محدوده ضمانت

  1. خارج از دوره ضمانت.
  2. تغییر یا مفقود شدن شماره سریال.
  3. کاهش ظرفیت باتری یا آسیب خارجی.
  4. آسیب به اینورتر ناشی از جابجایی، سهل‌انگاری یا عوامل خارجی.
  5. آسیب به اینورتر ناشی از بلایای طبیعی غیرقابل پیشگیری.
  6. عدم رعایت شرایط تأمین برق یا آسیب‌های ناشی از محیط نامناسب بهره‌برداری.

دستورالعمل‌های ایمنی

هشدار: این بخش شامل اطلاعات مهم ایمنی و عملیاتی است. این دفترچه را برای مراجعات آینده نگه دارید.

  1. قبل از استفاده از دستگاه، تمام دستورالعمل‌ها و علائم هشدار روی دستگاه و باتری‌ها را بخوانید.
  2. احتیاط: برای کاهش خطر جراحت، فقط باتری‌های سربی چرخه عمیق قابل شارژ را شارژ کنید. دیگر انواع باتری ممکن است منفجر شده و آسیب‌های جدی وارد کنند.
  3. دستگاه را باز نکنید. برای سرویس یا تعمیر آن را به مرکز خدمات مجاز ببرید. مونتاژ نادرست می‌تواند باعث شوک الکتریکی یا آتش‌سوزی شود.
  4. برای کاهش خطر شوک الکتریکی، قبل از هرگونه تعمیر و نظافت، تمام سیم‌ها را جدا کنید. خاموش کردن دستگاه این خطر را کاهش نمی‌دهد.
  5. احتیاط: فقط افراد متخصص می‌توانند این دستگاه را با باتری نصب کنند.
  6. هرگز باتری یخ‌زده را شارژ نکنید.
  7. برای عملکرد بهینه اینورتر/شارژر، از مشخصات لازم برای انتخاب سایز مناسب کابل پیروی کنید. این امر بسیار مهم است.
  8. هنگام کار با ابزارهای فلزی در نزدیکی یا روی باتری‌ها بسیار محتاط باشید. خطر افتادن ابزار و ایجاد جرقه یا اتصال کوتاه وجود دارد که می‌تواند باعث انفجار شود.
  9. هنگام جدا کردن ترمینال‌های AC یا DC، به دقت دستورالعمل‌های نصب را رعایت کنید. برای جزئیات به بخش نصب در این دفترچه مراجعه کنید.
  10. فیوزها (یک عدد 150 آمپر، 63VDC برای 2KW تا 5.5KW) برای محافظت در برابر اضافه جریان باتری در نظر گرفته شده‌اند.
  11. دستورالعمل‌های زمین‌کردن: این اینورتر/شارژر باید به یک سیستم سیم‌کشی دائمی و زمین‌شده متصل شود. مطمئن شوید که الزامات محلی را رعایت می‌کنید.
  12. هرگز خروجی AC و ورودی DC را اتصال کوتاه نکنید. هنگام اتصال کوتاه ورودی DC، دستگاه را به برق اصلی وصل نکنید.
  13. هشدار: فقط افراد مجاز می‌توانند این دستگاه را سرویس کنند. در صورتی که مشکلات پس از انجام دستورالعمل‌های عیب‌یابی باقی بمانند، دستگاه را به نمایندگی محلی یا مرکز خدمات ببرید.

مقدمه
این یک مبدل/شارژر چندمنظوره است که عملکردهای مبدل، شارژر خورشیدی و شارژر باتری را ترکیب می‌کند تا پشتیبانی بی‌وقفه از انرژی با اندازه‌ای قابل حمل ارائه دهد. نمایشگر LCD جامع آن دارای تنظیمات قابل پیکربندی توسط کاربر و عملیات دکمه‌ای آسان مانند جریان شارژ باتری، اولویت شارژر AC/خورشیدی و ولتاژ ورودی قابل قبول بر اساس کاربردهای مختلف است.

ویژگی‌ها

  • مبدل سینوسی خالص
  • محدوده ولتاژ ورودی قابل پیکربندی برای لوازم خانگی و کامپیوترهای شخصی از طریق تنظیمات LCD
  • جریان شارژ باتری قابل پیکربندی بر اساس کاربردها از طریق تنظیمات LCD
  • اولویت شارژر AC/خورشیدی قابل پیکربندی از طریق تنظیمات LCD
  • سازگار با ولتاژ شبکه یا قدرت ژنراتور
  • راه‌اندازی مجدد خودکار در حین بازگشت AC
  • محافظت از اضافه بار/ دما بالا/ اتصال کوتاه
  • طراحی هوشمند شارژر باتری برای بهینه‌سازی عملکرد باتری
  • عملکرد راه‌اندازی سرد

معماری سیستم پایه

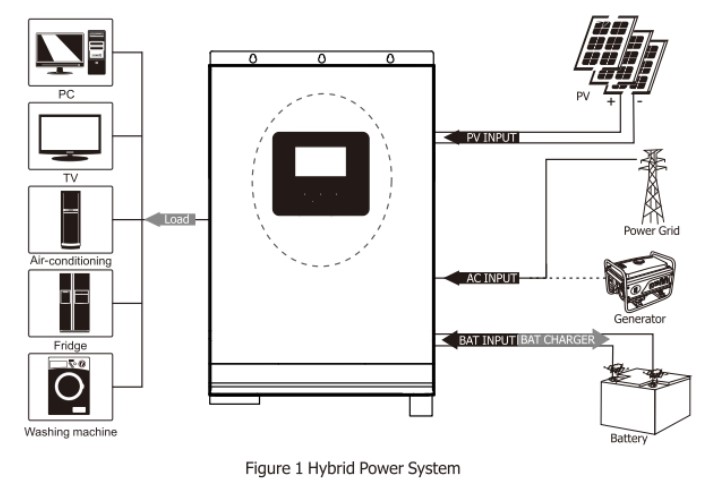

تصویر زیر کاربرد پایه‌ای برای این مبدل/شارژر را نشان می‌دهد. همچنین شامل دستگاه‌های زیر برای داشتن یک سیستم کامل است:

  • ژنراتور یا Utility
  • ماژول‌های PV (گزینه)
    با سیستم یکپارچه‌ساز خود مشورت کنید تا معماری‌های سیستم ممکن دیگر را بسته به نیازهای خود بررسی کنید. این مبدل می‌تواند همه نوع لوازم را در محیط خانه یا دفتر تأمین کند، از جمله لوازم برقی نوع موتوری مانند لامپ‌های لوله‌ای، فن، یخچال و کولر.

شکل 1: سیستم قدرت هیبریدی

1 1

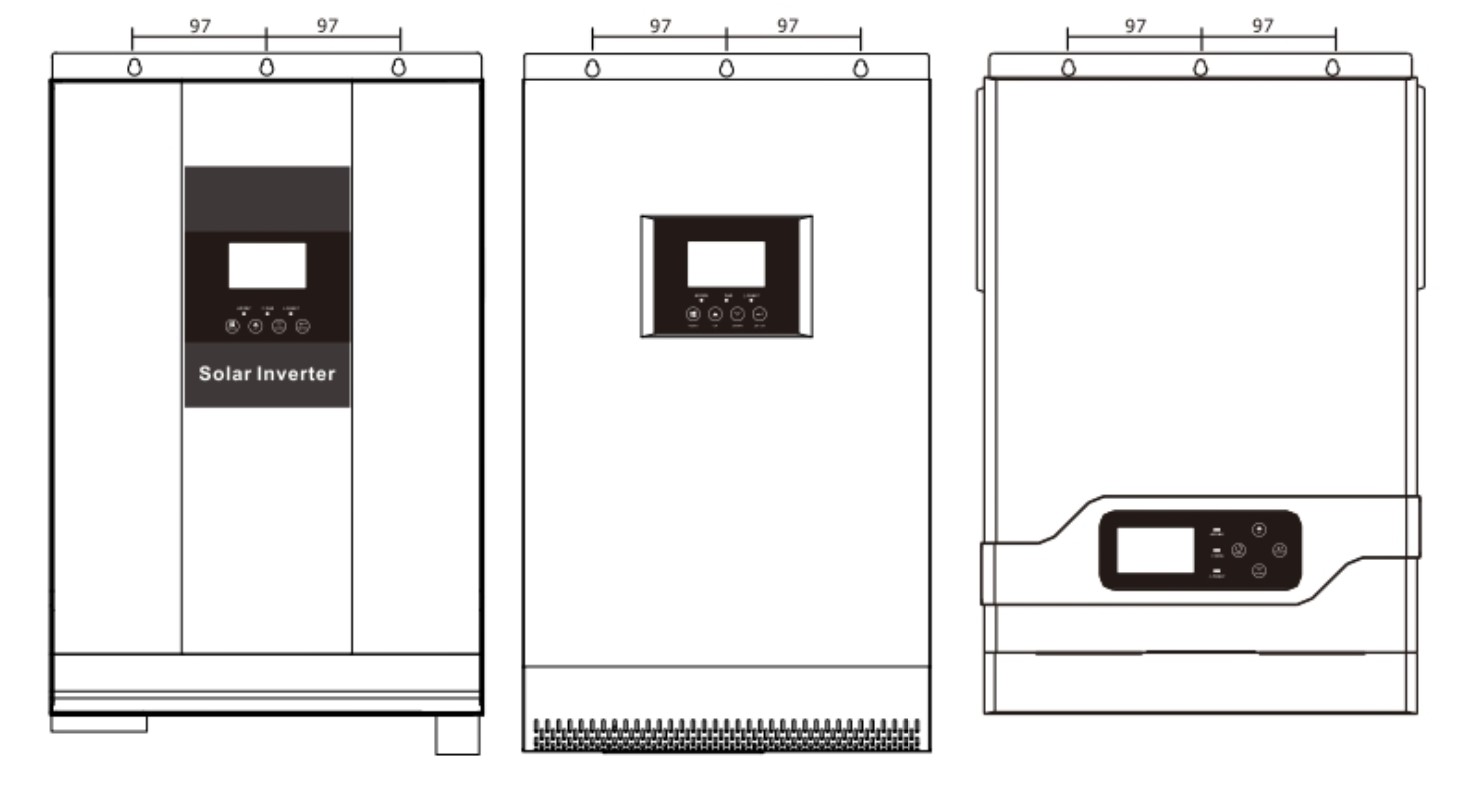

نصب واحد
واحد را با پیچاندن سه پیچ نصب کنید.

اتصال باتری
احتیاط: برای ایمنی عملیات و رعایت مقررات، لازم است که یک محافظ اضافه‌بار DC یا دستگاه قطع‌کننده بین باتری و مبدل نصب شود. در برخی از کاربردها ممکن است نیاز به داشتن دستگاه قطع‌کننده نباشد، اما همچنان توصیه می‌شود که حفاظت در برابر اضافه‌بار نصب شود. لطفاً به آمپر معمولی در جدول زیر به عنوان اندازه فیوز یا قطع‌کننده مراجعه کنید.

هشدار: تمام سیم‌کشی‌ها باید توسط پرسنل ماهر انجام شود.
هشدار: بسیار مهم است که برای ایمنی سیستم و عملکرد مؤثر، از کابل مناسب برای اتصال باتری استفاده شود. برای کاهش خطر آسیب، لطفاً از کابل و اندازه ترمینال مناسب طبق موارد زیر استفاده کنید.

2 1

اندازه کابل و ترمینال باتری توصیه‌شده:

مدل آمپر معمولی ظرفیت باتری مقدار گشتاور ابعاد ترمینال حلقه
D (میلی‌متر)
2KW DC24V 84A 100AH 1*4AWG 25
200AH 2*6AWG 17
3KW DC24V 125A 100AH 1*4AWG 25
200AH 2*6AWG 17
3KW DC48V 63A 200AH 1*4AWG 25
2*6AWG 17
4KW DC48V 84A 200AH 1*4AWG 25
2*6AWG 17
5KW DC48V 105A 200AH 1*4AWG 25
2*6AWG 17
5.5KW DC48V 115A 200AH 1*4AWG 25
2*6AWG 17

لطفاً مراحل زیر را برای پیاده‌سازی اتصال باتری دنبال کنید:

  1. ترمینال حلقه باتری را بر اساس اندازه کابل و ترمینال توصیه‌شده سرهم کنید.
  2. تمام پک‌های باتری را به عنوان واحدهای مورد نیاز متصل کنید. پیشنهاد می‌شود برای مدل‌های 3KW تا 5KW حداقل باتری با ظرفیت 200Ah متصل شود؛ و برای مدل‌های 2KW تا 3KW حداقل باتری با ظرفیت 100Ah متصل گردد.
  3. ترمینال حلقه کابل باتری را به طور صاف در کانکتور باتری مبدل وارد کنید و مطمئن شوید که پیچ‌ها با گشتاور 2 تا 3 نیوتن‌متر سفت شده‌اند. اطمینان حاصل کنید که قطبیت در هر دو باتری و مبدل/شارژر به درستی متصل شده و ترمینال‌های حلقه به طور محکم به ترمینال‌های باتری بسته شده‌اند.
  4. هشدار: خطر شوک
    نصب باید با احتیاط انجام شود به دلیل ولتاژ بالای باتری در سری.احتیاط: هیچ چیزی را بین قسمت صاف ترمینال مبدل و ترمینال حلقه قرار ندهید. در غیر این صورت، احتمال گرم شدن بیش از حد وجود دارد.احتیاط: قبل از اینکه ترمینال‌ها به طور محکم به هم متصل شوند، هیچ ماده ضد اکسیداسیون را روی ترمینال‌ها اعمال نکنید.
    احتیاط: قبل از انجام اتصال نهایی DC یا بستن قطع‌کننده/دستگاه قطع DC، مطمئن شوید که مثبت (+) باید به مثبت (+) متصل شود و منفی (-) باید به منفی (-) متصل گردد.

اتصال ورودی/خروجی AC
احتیاط: قبل از اتصال به منبع برق ورودی AC، لطفاً یک قطع‌کننده AC جداگانه بین مبدل و منبع برق ورودی AC نصب کنید. این کار اطمینان می‌دهد که مبدل بتواند به طور ایمن در حین نگهداری قطع شود و به طور کامل از اضافه بار ورودی AC محافظت گردد. مشخصات توصیه‌شده برای قطع‌کننده AC برابر با 32A برای 3KW، 40A برای 4KW و 50A برای 5 تا 5.5KW است.

احتیاط: دو بلوک ترمینال با علامت‌های “IN” و “OUT” وجود دارد. لطفاً ورودی و خروجی را به اشتباه متصل نکنید.

هشدار: تمام سیم‌کشی‌ها باید توسط پرسنل ماهر انجام شود.
هشدار: بسیار مهم است که برای ایمنی سیستم و عملکرد مؤثر از کابل مناسب برای اتصال ورودی AC استفاده شود. برای کاهش خطر آسیب، لطفاً از اندازه کابل توصیه‌شده زیر استفاده کنید.

نیازمندی‌های کابل برای سیم‌های AC

مدل اندازه کابل مقدار گشتاور
2KW DC24V 14 AWG 0.8~1.0 Nm
3KW DC24V 10 AWG 1.2~1.6 Nm
3KW DC48V 12 AWG 1.2~1.6 Nm
4KW DC48V 10 AWG 1.4~1.6 Nm
5-5.5KW DC48V 8 AWG 1.4~1.6 Nm

لطفاً مراحل زیر را برای پیاده‌سازی اتصال ورودی/خروجی AC دنبال کنید:

  1. قبل از انجام اتصال ورودی/خروجی AC، مطمئن شوید که ابتدا محافظ یا قطع‌کننده DC را باز کنید.
  2. پوشش عایق 10 میلی‌متر برای شش هادی را بردارید و فاز L و هادی خنثی N را 3 میلی‌متر کوتاه کنید.

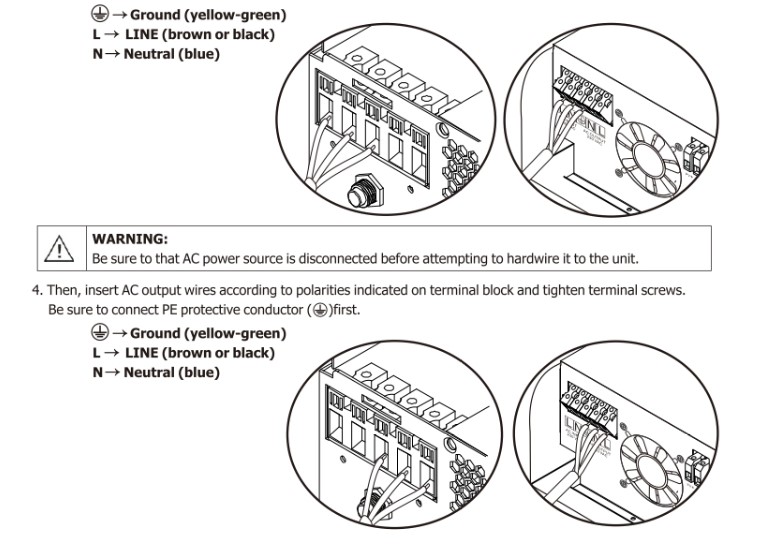

  3. سیم‌های ورودی AC را طبق قطبیت‌های مشخص‌شده در بلوک ترمینال وارد کنید و پیچ‌های ترمینال را سفت کنید. مطمئن شوید که ابتدا هادی حفاظتی PE را متصل کنید.
    • زمین (زرد-سبز)
    • خط (قهوه‌ای یا سیاه)
    • خنثی (آبی)

هشدار: مطمئن شوید که منبع برق AC قبل از تلاش برای سخت‌افزاری کردن به واحد قطع شده است.

  1. سپس، سیم‌های خروجی AC را طبق قطبیت‌های مشخص‌شده در بلوک ترمینال وارد کنید و پیچ‌های ترمینال را سفت کنید. مطمئن شوید که ابتدا هادی حفاظتی PE را متصل کنید.
    • زمین (زرد-سبز)
    • خط (قهوه‌ای یا سیاه)
    • خنثی (آبی)

3

احتیاط: مهم
مطمئن شوید که سیم‌های AC با قطبیت صحیح متصل شده‌اند. اگر سیم‌های L و N به اشتباه متصل شوند، ممکن است هنگام کار در حالت موازی، اتصال کوتاه در شبکه برق ایجاد کند.

احتیاط: لوازمی مانند کولر گازی نیاز به حداقل 2 تا 3 دقیقه برای راه‌اندازی مجدد دارند زیرا باید زمان کافی برای تعادل گاز مبرد داخل مدار داشته باشند. اگر کمبود برق اتفاق بیفتد و در زمان کوتاهی به حالت عادی برگردد، ممکن است به لوازم متصل شما آسیب بزند. برای جلوگیری از این نوع آسیب، لطفاً قبل از نصب، بررسی کنید که آیا کولر گازی دارای عملکرد تأخیر زمانی است یا خیر. در غیر این صورت، این مبدل/شارژر خطای اضافه بار را تحریک کرده و خروجی را قطع می‌کند تا از لوازم شما محافظت کند، اما گاهی اوقات هنوز هم ممکن است آسیب داخلی به کولر گازی وارد کند.

اتصال PV
قبل از اتصال به ماژول‌های PV، لطفاً یک قطع‌کننده مدار DC جداگانه بین مبدل و ماژول‌های PV نصب کنید.

هشدار: تمام سیم‌کشی‌ها باید توسط پرسنل ماهر انجام شود.
هشدار: بسیار مهم است که برای ایمنی سیستم و عملکرد مؤثر از کابل مناسب برای اتصال ماژول PV استفاده شود. برای کاهش خطر آسیب، لطفاً از اندازه کابل توصیه‌شده زیر استفاده کنید.

نیازمندی‌های کابل برای سیم‌های AC

مدل آمپر معمولی اندازه کابل مقدار گشتاور
2KW~3KW DC24V 60A/80A 8AWG 1.4~1.6 Nm
3KW~5.5KW DC48V 80A 6AWG 2.0~2.4 Nm

انتخاب ماژول PV:
هنگام انتخاب ماژول‌های PV مناسب، لطفاً به پارامترهای زیر توجه کنید:

  1. ولتاژ مدار باز (Voc) ماژول‌های PV نباید بیشتر از حداکثر ولتاژ مدار باز PV مبدل باشد.
  2. ولتاژ مدار باز (Voc) ماژول‌های PV باید بیشتر از حداقل ولتاژ باتری باشد.
  3. حداکثر ولتاژ توان (Vmpp) ماژول‌های PV باید نزدیک به بهترین Vmp مبدل یا در محدوده Vmp باشد تا بهترین عملکرد را به دست آورد. اگر یک ماژول PV نتواند این نیاز را برآورده کند، لازم است چندین ماژول PV در حالت سری قرار گیرند.
    توجه: *Vmp: حداکثر ولتاژ نقطه توان پنل.
    کارایی شارژ PV در حالی به حداکثر می‌رسد که ولتاژ سیستم PV به بهترین Vmp نزدیک باشد.

حداکثر تعداد ماژول‌های PV در حالت سری: Vmpp ماژول PV * X pcs = بهترین Vmp مبدل یا محدوده Vmp
تعداد ماژول‌های PV در حالت موازی: حداکثر جریان شارژ مبدل / Imp
تعداد کل ماژول‌های PV = حداکثر تعداد ماژول‌های PV در حالت سری * تعداد ماژول‌های PV در حالت موازی

حالت شارژ خورشیدی

مدل مبدل 2KW~3KW DC24V 3KW~5.5KW DC48V
قدرت نامی 1500W 3000W
2000W 4000W
5000W

شارژر MPPT

  • جریان شارژ خورشیدی: 60A
  • حداکثر ولتاژ مدار باز PV: 250Vdc
  • محدوده ولتاژ MPPT مدار PV: 30200Vdc | 60200Vdc
  • حداقل ولتاژ باتری برای شارژ PV: 17Vdc | 34Vdc

پیکربندی ماژول PV توصیه‌شده

  • حداکثر قدرت (Pmax): 375W
  • حداکثر ولتاژ قدرت (Vmpp): 39.17V
  • حداکثر جریان قدرت (Impp): 9.60A
  • ولتاژ مدار باز (Voc): 47.50V
  • جریان اتصال کوتاه (Isc): 11.64A

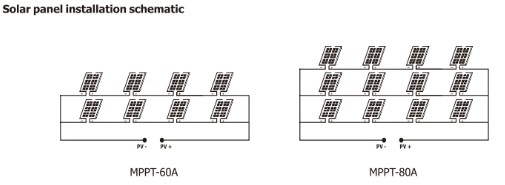

نقشه نصب پنل خورشیدی

4

لطفاً مراحل زیر را برای پیاده‌سازی اتصال ماژول PV دنبال کنید:

  1. پوشش عایق 10 میلی‌متر را برای هادی‌های مثبت و منفی بردارید.
  2. قطبیت صحیح کابل اتصال از ماژول‌های PV و کانکتورهای ورودی PV را بررسی کنید. سپس، قطب مثبت (+) کابل اتصال را به قطب مثبت (+) کانکتور ورودی PV متصل کنید. قطب منفی (-) کابل اتصال را به قطب منفی (-) کانکتور ورودی PV متصل کنید.
  3. مطمئن شوید که سیم‌ها به طور ایمن متصل شده‌اند.

نصب نهایی
پس از اتصال تمام سیم‌ها، لطفاً درپوش پایین را با پیچاندن دو پیچ به محل خود برگردانید.

اتصال ارتباطی
لطفاً از کابل ارتباطی تأمین‌شده برای اتصال مبدل به کامپیوتر استفاده کنید. نرم‌افزار را از طریق لینک موجود در آخرین صفحه این راهنما دانلود کرده و دستورالعمل‌های روی صفحه را برای نصب نرم‌افزار مانیتورینگ دنبال کنید.

برای عملیات دقیق نرم‌افزار، لطفاً در صورت داشتن هرگونه سؤال با فروشنده مشورت کنید.

هشدار: استفاده از کابل شبکه به عنوان کابل ارتباطی برای ارتباط مستقیم با پورت کامپیوتر ممنوع است. در غیر این صورت، قطعات داخلی کنترلر آسیب خواهد دید.

هشدار: رابط RJ45 فقط برای استفاده از محصولات پشتیبانی شرکت یا عملیات حرفه‌ای مناسب است.

تعریف پین‌های RJ45

پین تعریف
1 RS-485-B
2 RS-485-A
3 GND
4 CANH
5 CANL
6
7
8

سیگنال خشک
یک سیگنال خشک (3A/250VAC) در پنل پشتی موجود است. این می‌تواند برای ارسال سیگنال به دستگاه خارجی زمانی که ولتاژ باتری به سطح هشدار می‌رسد، استفاده شود.

وضعیت واحد شرایط پورت سیگنال خشک: NC&C NO&C
خاموش واحد خاموش و هیچ خروجی تأمین نمی‌شود. بسته باز
خروجی از Utility برنامه 01 به عنوان Utility تنظیم شده بسته باز
ولتاژ باتری < هشدار ولتاژ DC پایین باز بسته
ولتاژ باتری > مقدار تنظیم‌شده در برنامه 21 یا شارژ باتری در مرحله شناور بسته باز
روشن برنامه 01 به عنوان SBU، SUB، اولویت خورشیدی تنظیم شده بسته باز
ولتاژ باتری < مقدار تنظیم‌شده در برنامه 20 باز بسته
ولتاژ باتری > مقدار تنظیم‌شده در برنامه 21 یا شارژ باتری در مرحله شناور بسته باز



عملیات خاموش/روشن کردن
پس از اینکه واحد به درستی نصب شده و باتری‌ها به خوبی متصل شدند، کافی است دکمه روشن/خاموش (واقع در قسمت پایین بدنه) را فشار دهید تا واحد روشن شود.

پنل عملیات و نمایش
پنل عملیات و نمایش، که در نمودار زیر نشان داده شده است، در پنل جلویی مبدل قرار دارد. این پنل شامل سه نشانگر، چهار دکمه عملکرد و یک نمایشگر LCD است که وضعیت عملیاتی و اطلاعات توان ورودی/خروجی را نشان می‌دهد.

  • نمایشگر LCD
  • نشانگرهای LED
  • دکمه‌های عملکرد

نشانگر LED

نشانگر LED پیام‌ها
AC/INV سبز
CHG زرد
FAULT قرمز

دکمه‌های عملکرد

دکمه‌های عملکرد توضیحات
MENU وارد حالت بازنشانی یا تنظیمات شوید و به انتخاب قبلی بروید.
UP داده‌های تنظیمات را افزایش دهید.
DOWN داده‌های تنظیمات را کاهش دهید.
ENTER وارد حالت تنظیمات شوید و انتخاب را تأیید کنید و به انتخاب بعدی بروید یا از حالت بازنشانی خارج شوید.

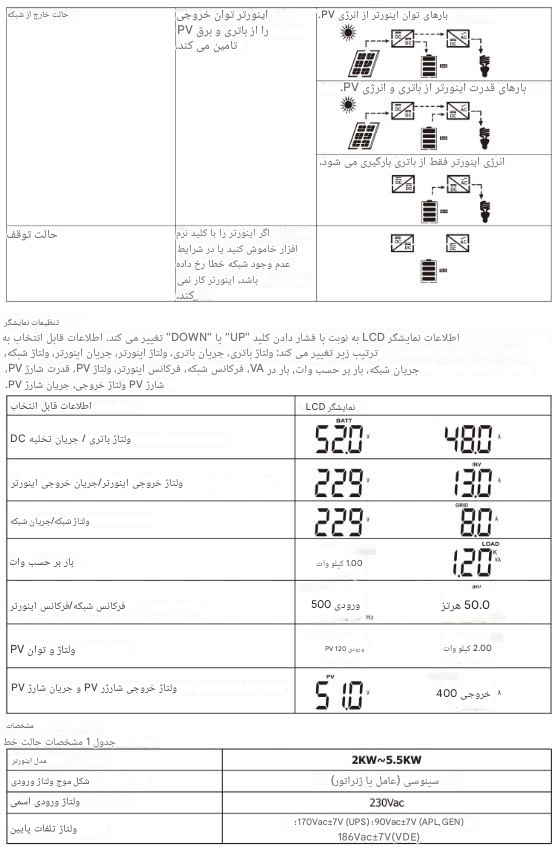

نمادهای نمایشگر LCD

نماد توضیحات عملکرد
اطلاعات ورودی و خروجی
اطلاعات AC را نشان می‌دهد.
اطلاعات DC را نشان می‌دهد.
ولتاژ ورودی، فرکانس ورودی، ولتاژ PV، ولتاژ باتری و جریان شارژر را نشان می‌دهد.
ولتاژ خروجی، فرکانس خروجی، بار در VA، بار به وات و جریان تخلیه را نشان می‌دهد.

اطلاعات برنامه پیکربندی و خطا
| | برنامه‌های تنظیمی را نشان می‌دهد. | | | هشدارها و کدهای خطا را نشان می‌دهد. | | | هشدار: چشمک‌زن با کد هشدار. | | | خطا: روشن با کد خطا. |

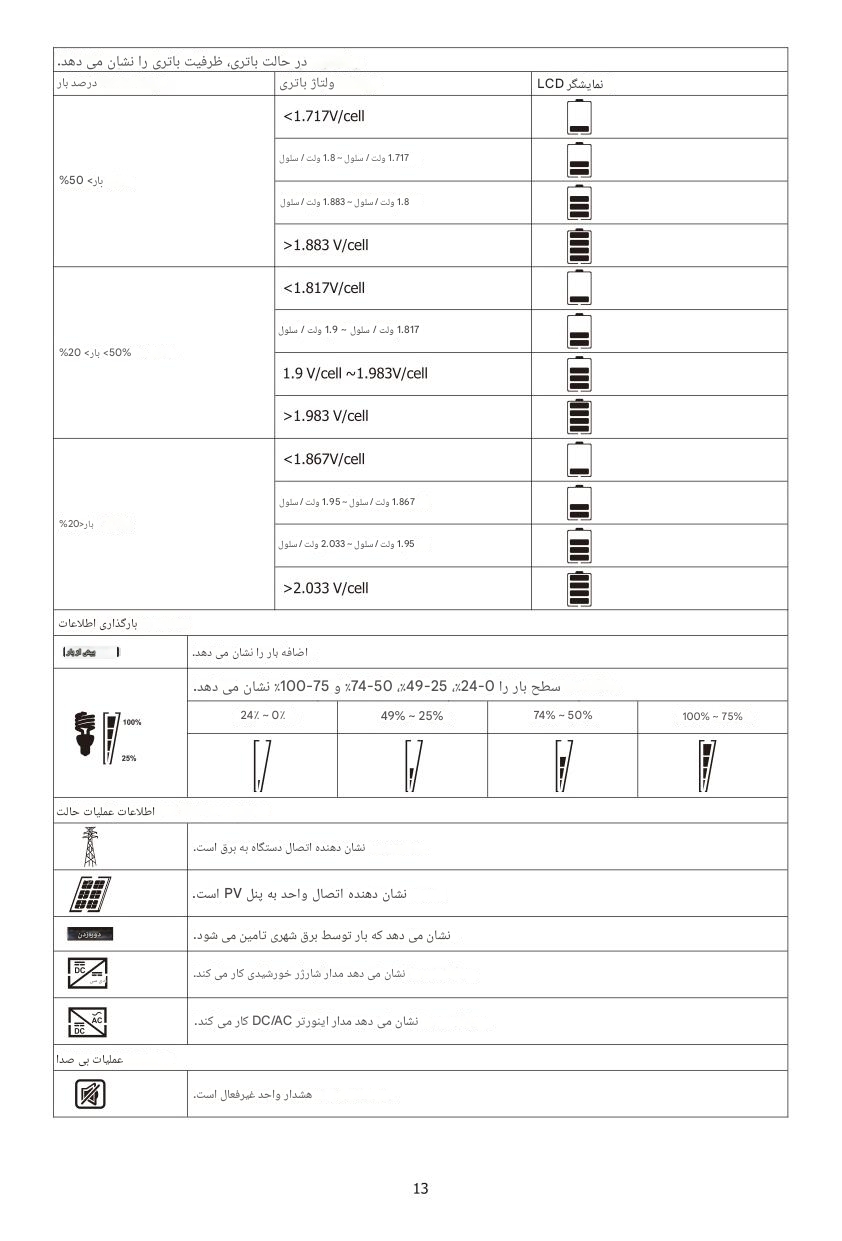

اطلاعات باتری
| | سطح باتری را با 0-24٪، 25-49٪، 50-74٪ و 75-100٪ در حالت باتری نشان می‌دهد و وضعیت شارژ در حالت خط را نمایش می‌دهد. | | | در حالت AC، وضعیت شارژ باتری را نمایش می‌دهد. |

وضعیت ولتاژ باتری نمایشگر LCD
<2V/cell 4 نوار به نوبت چشمک می‌زند.
حالت جریان ثابت 2v/cell ~ 2.083v/cell نوار پایین روشن و سه نوار دیگر به نوبت چشمک می‌زند.
حالت ولتاژ ثابت 2.083v/cell ~ 2.167v/cell دو نوار پایین روشن و دو نوار دیگر به نوبت چشمک می‌زند.
>2.167V/cell سه نوار پایین روشن و نوار بالایی چشمک می‌زند.
باتری‌ها کاملاً شارژ شده‌اند. 4 نوار روشن خواهد بود.



123123 page 0016 1

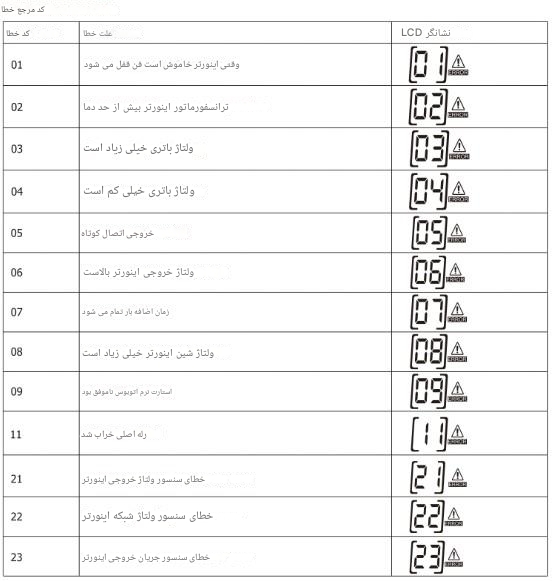

1 2

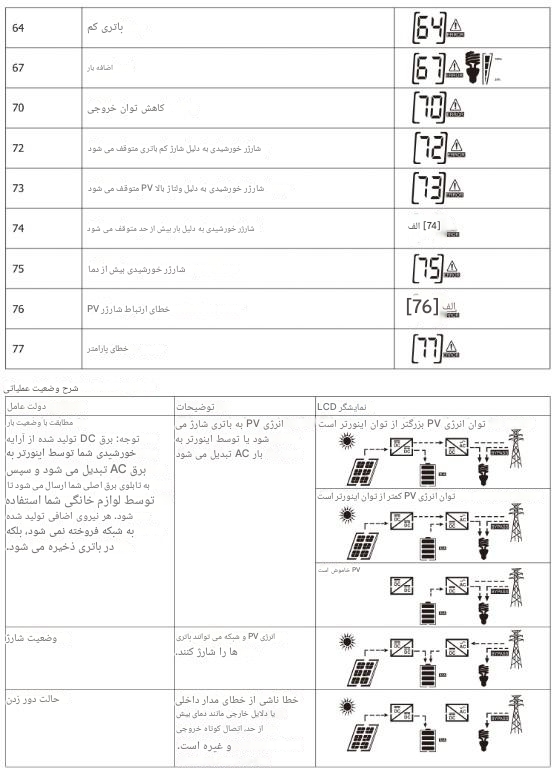

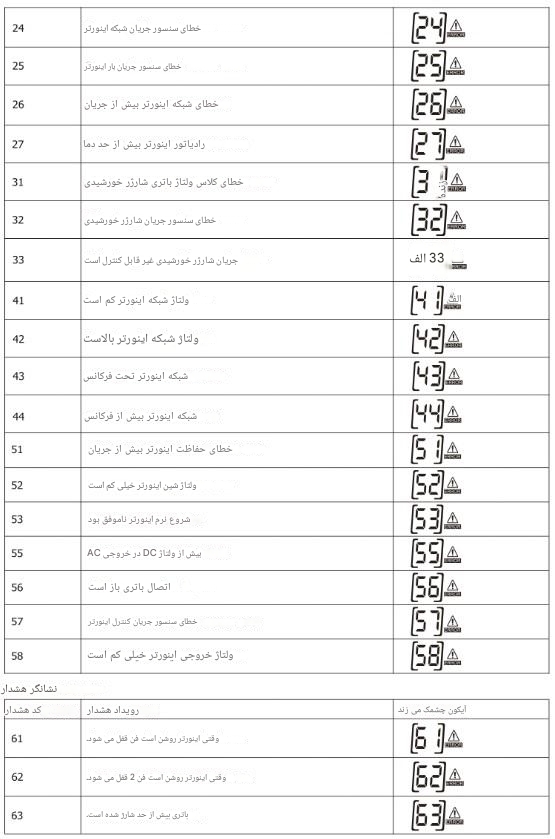

2 2 3 14 1



ولتاژ بازگشت افت پایین 100Vac ± 7V (APL, GEN); 180Vac ± 7V (UPS); 196Vac ± 7V (VDE)
ولتاژ افت بالا 280Vac ± 7V (UPS, APL, GEN); 253Vac ± 7V (VDE)
ولتاژ بازگشت افت بالا 270Vac ± 7V (UPS, APL, GEN); 250Vac ± 7V (VDE)
حداکثر ولتاژ ورودی AC 300Vac
فرکانس ورودی اسمی 50Hz / 60Hz (تشخیص خودکار)
فرکانس افت پایین 40Hz ± 1Hz (UPS, APL, GEN); 47.5Hz ± 0.05Hz (VDE)
فرکانس بازگشت افت پایین 42Hz ± 1Hz (UPS, APL, GEN); 47.5Hz ± 0.05Hz (VDE)
فرکانس افت بالا 65Hz ± 1Hz (UPS, APL, GEN); 51.5Hz ± 0.05Hz (VDE)
فرکانس بازگشت افت بالا 63Hz ± 1Hz (APL, GEN, UPS); 50.05Hz ± 0.05Hz (VDE)
محافظت در برابر اتصال کوتاه خروجی حالت خط: قطع‌کننده مدار; حالت باتری: مدار الکترونیکی
بازدهی (حالت خط) > 95٪ (بار R اسمی، باتری کاملاً شارژ شده)
زمان انتقال 10ms معمولی (UPS, VDE); 20ms معمولی (APL); < 50ms معمولی (برای عملیات موازی)
کاهش توان خروجی در صورتی که ولتاژ ورودی AC به 95V یا 170V (بسته به مدل‌ها) کاهش یابد، توان خروجی کاهش می‌یابد.

جدول 2: مشخصات حالت مبدل

مدل مبدل 2KW ~ 3KW DC24V 3KW ~ 5.5KW DC48V
توان خروجی نامی 2000W ~ 3000W 3000W ~ 5500W
موج ولتاژ خروجی موج سینوسی خالص
تنظیم ولتاژ خروجی 230Vac ± 5٪
فرکانس خروجی 60Hz یا 50Hz
بهره‌وری اوج 90٪
محافظت در برابر اضافه بار 5s@≥150% بار; 10s@110%~150% بار
ظرفیت جهشی 2 برابر توان اسمی برای 5 ثانیه
ولتاژ ورودی اسمی DC 24Vdc 48Vdc
ولتاژ شروع سرد 23.0Vdc 46.0Vdc

ولتاژ هشدار DC پایین

شرایط بار ولتاژ هشدار DC پایین (Vdc)
بار < 20٪ 22.0Vdc / 44.0Vdc
20٪ < بار < 50٪ 21.4Vdc / 42.8Vdc
بار ≥ 50٪ 20.2Vdc / 40.4Vdc

ولتاژ بازگشت هشدار DC پایین

شرایط بار ولتاژ بازگشت هشدار DC پایین (Vdc)
بار < 20٪ 23.0Vdc / 46.0Vdc
20٪ < بار < 50٪ 22.4Vdc / 44.8Vdc
بار ≥ 50٪ 21.2Vdc / 42.4Vdc

ولتاژ قطع DC پایین

شرایط بار ولتاژ قطع DC پایین (Vdc)
بار < 20٪ 21.0Vdc / 42.0Vdc
20٪ < بار < 50٪ 20.4Vdc / 40.8Vdc
بار ≥ 50٪ 19.2Vdc / 38.4Vdc

ولتاژ بازیابی DC بالا

| ولتاژ بازیابی | 27Vdc / 58Vdc |

ولتاژ قطع DC بالا

| ولتاژ قطع | 30Vdc / 60Vdc |

جدول 3: مشخصات حالت شارژ

حالت شارژ از Utility

مدل اینورتر 2KW ~ 3KW DC24V 3KW ~ 5.5KW DC48V
جریان شارژ در ولتاژ ورودی اسمی 1 ~ 60A
ولتاژ شارژ شناور باتری AGM / Gel / LEAD 27.4Vdc 54.8Vdc
ولتاژ شارژ کامل (C.V) AGM / Gel / LEAD 28.8Vdc 57.6Vdc
الگوریتم شارژ 3 مرحله (باتری سیلابی، AGM / Gel / LEAD)، 4 مرحله (LI)

حالت شارژ خورشیدی

مدل اینورتر 2KW ~ 3KW DC24V 3KW ~ 5.5KW DC48V
توان اسمی 1500W / 2000W / 3000W 3000W / 4000W / 5000W
شارژر MPPT
جریان شارژ خورشیدی 60A 80A
حداکثر ولتاژ مدار باز آرایه PV 250Vdc max
محدوده ولتاژ MPPT آرایه PV 30 ~ 200Vdc 60 ~ 200Vdc
حداقل ولتاژ باتری برای شارژ PV 17Vdc 34Vdc
مصرف برق در حالت آماده‌به‌کار 2W
حداکثر توان آرایه PV 2250W 4500W

عیب‌یابی (Troubleshooting)

مشکل LCD/LED/آژیر توضیح / علت احتمالی اقدام لازم
واحد به طور خودکار خاموش می‌شود در حین فرآیند راه‌اندازی LCD/LEDها و آژیر به مدت 3 ثانیه فعال می‌شوند و سپس خاموش می‌شوند. ولتاژ باتری بسیار کم است (< 1.91V/سلول) 1. شارژ مجدد باتری 2. تعویض باتری
عدم پاسخ پس از روشن شدن هیچ نشانه‌ای نیست. 1. ولتاژ باتری بسیار کم است (<1.4V/سلول) 2. قطبیت باتری معکوس متصل شده است. حفاظت ورودی فعال است. 1. بررسی کنید که سیم‌کشی باتری‌ها به خوبی متصل باشد. 2. شارژ مجدد باتری 3. تعویض باتری
برق اصلی وجود دارد ولی دستگاه در حالت باتری کار می‌کند ولتاژ ورودی در LCD به عنوان 0 نمایش داده شده و LED سبز چشمک می‌زند. حفاظت ورودی فعال است بررسی کنید که قطع‌کننده AC فعال نشده باشد و سیم‌کشی AC به خوبی متصل باشد.
LED سبز چشمک می‌زند. کیفیت کافی برق AC (ساحلی یا ژنراتور) وجود ندارد. 1. بررسی کنید که سیم‌های AC بیش از حد نازک یا طولانی نباشند. 2. بررسی کنید که ژنراتور (در صورت استفاده) به خوبی کار می‌کند و تنظیمات محدوده ولتاژ ورودی درست است (Appliance => wide).
وقتی دستگاه روشن است، رله داخلی به طور مکرر روشن و خاموش می‌شود نمایشگر LCD و LEDها چشمک می‌زنند باتری قطع است بررسی کنید که سیم‌های باتری به خوبی متصل باشند.
بوق آژیر پیوسته به صدا درمی‌آید و LED قرمز روشن است کد خطا 07 خطای اضافه‌بار. اینورتر اضافه‌بار 110٪ دارد و زمان به پایان رسیده است. بار متصل شده را با خاموش کردن برخی تجهیزات کاهش دهید.
کد خطا 05 اتصال کوتاه خروجی بررسی کنید که سیم‌کشی به خوبی متصل باشد و بار غیرعادی را حذف کنید.
کد خطا 02 دمای داخلی اجزای اینورتر بیش از 90 درجه سانتیگراد است بررسی کنید که جریان هوا به خوبی برقرار است یا دمای محیط بیش از حد بالا نیست.
باتری بیش از حد شارژ شده است بازگشت به مرکز تعمیر
کد خطا 03 ولتاژ باتری بیش از حد بالا است بررسی کنید که مشخصات و تعداد باتری‌ها با الزامات همخوانی دارد.
کد خطا 01 خطای فن خطای فن
کد خطا 06/58 خروجی غیرعادی (ولتاژ اینورتر کمتر از 202Vac یا بیشتر از 253Vac) 1. بار متصل شده را کاهش دهید. 2. بازگشت به مرکز تعمیر
کد خطا 08/09/53/57 اجزای داخلی خراب شده‌اند بازگشت به مرکز تعمیر
کد خطا 51 جریان زیاد یا نوسان دستگاه را مجدداً راه‌اندازی کنید. اگر خطا دوباره رخ داد، لطفاً به مرکز تعمیر بازگردید.
کد خطا 52 ولتاژ باس بسیار کم است بازگشت به مرکز تعمیر
کد خطا 55 ولتاژ خروجی نامتعادل است بازگشت به مرکز تعمیر
کد خطا 56 باتری به خوبی متصل نیست یا فیوز سوخته است اگر باتری به خوبی متصل است، لطفاً به مرکز تعمیر بازگردید.



جدیدتر آیا پنل‌های خورشیدی در روزهای بارانی کار می‌کنند؟
بازگشت به لیست
قدیمی تر فیلم نصب سیستم خورشیدی

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

2 × پنج =
