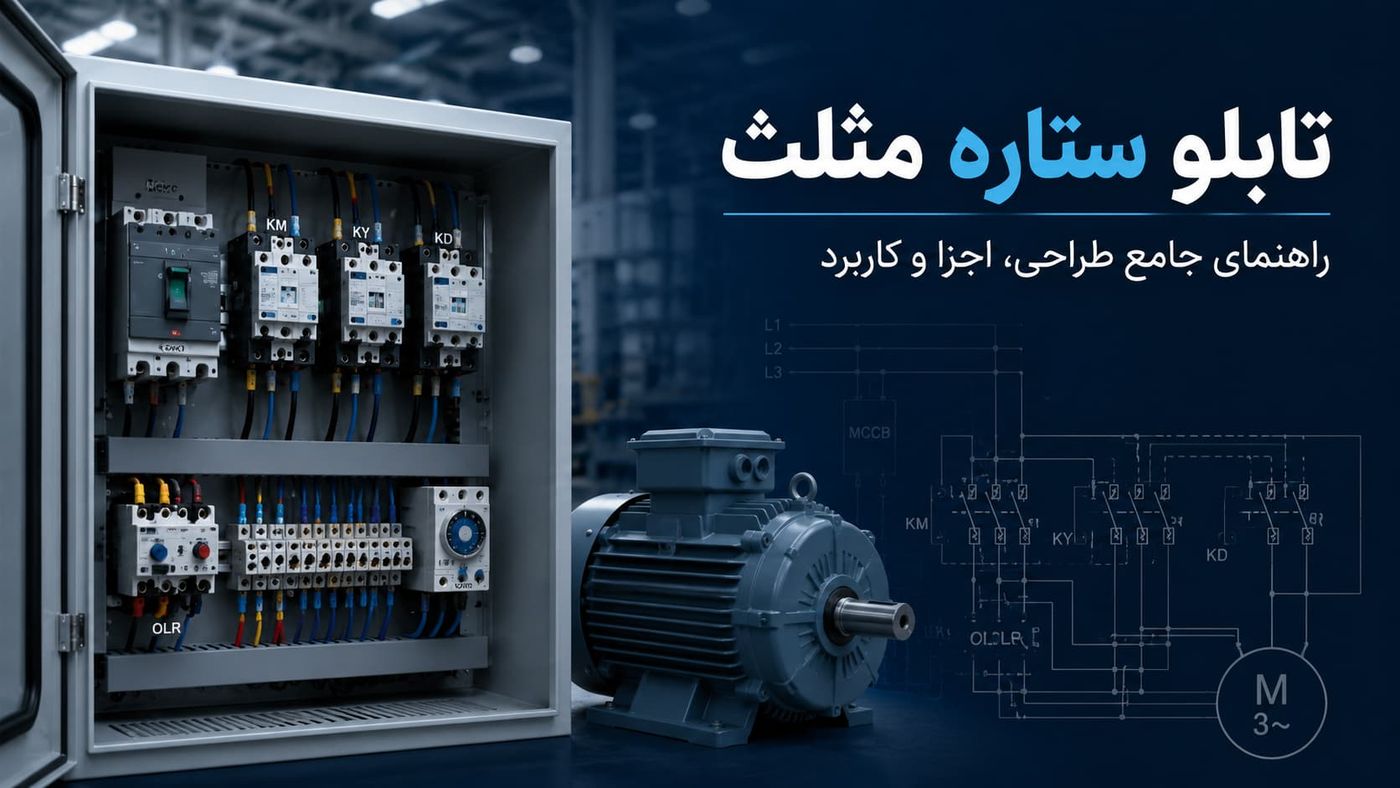

تابلو ستاره مثلث (Star-Delta) یکی از قدیمیترین و پرکاربردترین روشهای راهاندازی موتورهای الکتریکی سهفاز با توان متوسط و بالا است. این تابلو با کاهش جریان راهاندازی به یکسوم، از آسیب به سیمپیچی موتور و افت ولتاژ شبکه جلوگیری میکند. در این راهنما، اصول کار، اجزا، محاسبات و خطاهای رایج این تابلو را بهطور کامل بررسی میکنیم.
فهرست مطالب
تابلو ستاره مثلث چیست؟
تابلو برق ستاره مثلث یک سیستم راهاندازی الکترومکانیکی است که موتور سهفاز را در دو مرحله استارت میکند: ابتدا با اتصال ستاره (Y) و سپس با اتصال مثلث (Δ). در حالت ستاره، ولتاژ هر فاز موتور به ۵۸٪ ولتاژ شبکه کاهش مییابد (۳۸۰V → ۲۲۰V)، و در نتیجه جریان راهاندازی به یکسوم و گشتاور راهاندازی به یکسوم کاهش مییابد.
این روش از دهه ۱۹۲۰ میلادی برای کاهش شوک الکتریکی هنگام استارت موتورهای پرتوان استفاده میشود و هنوز در بسیاری از صنایع ایران — بهویژه پمپهای آب کشاورزی، فنهای صنعتی، کمپرسورهای کارخانهای و آسیابهای آرد — متداول است. در صنعت دیزل ژنراتور نیز، تابلوهای ستاره مثلث برای راهاندازی پمپ سوخت، فن خنککننده و سایر بارهای کمکی بهکار میروند.
اجزای اصلی تابلو ستاره مثلث
یک تابلو ستاره مثلث استاندارد از اجزای زیر تشکیل شده است:
۱. کنتاکتور اصلی (K1)
منبع تغذیه را به سیمپیچهای موتور وصل میکند. در هر دو حالت ستاره و مثلث فعال است. ظرفیت آن باید جریان نامی موتور را پوشش دهد.
۲. کنتاکتور ستاره (K2)
سرهای U2-V2-W2 سیمپیچی را به نقطه نوترال متصل میکند تا اتصال Y برقرار شود. ظرفیت ۵۸٪ جریان نامی موتور کافی است.
۳. کنتاکتور مثلث (K3)
پس از سوئیچ، فازهای ورودی را به سرهای U2-V2-W2 (بهصورت چرخشی) متصل میکند تا اتصال Δ برقرار شود. ظرفیت برابر جریان نامی.
۴. رله حرارتی (Thermal OL)
در صورت اضافه بار موتور، مدار را قطع میکند. روی جریان نامی موتور تنظیم میشود (نه جریان ستاره).
۵. تایمر تأخیری (Star-Delta Timer)
زمان سوئیچ از ستاره به مثلث را کنترل میکند. معمولاً ۵-۲۰ ثانیه قابل تنظیم. تایمرهای دیجیتال نسبت به آنالوگ دقیقتر هستند.
۶. حفاظتها و فرمان
شامل فیوز یا کلید مینیاتوری ورودی، شستیهای Start/Stop، چراغ سیگنال وضعیت، و کنتاکتهای کمکی برای قفل متقابل کنتاکتورهای K2 و K3.
اصول کار تابلو ستاره مثلث
سیکل عملکرد تابلو ستاره مثلث در سه مرحله انجام میشود:
- فشردن شستی Start: کنتاکتور اصلی K1 و کنتاکتور ستاره K2 همزمان فعال میشوند. موتور در حالت ستاره استارت میشود (ولتاژ روی هر فاز = 220V، جریان راهاندازی ≈ ⅓ جریان مستقیم).
- پس از تایمر: تایمر K2 را خاموش میکند، یک تأخیر کوتاه (معمولاً ۱۵۰ میلیثانیه) برای جلوگیری از اتصال کوتاه ایجاد میشود، سپس کنتاکتور مثلث K3 فعال میشود. موتور به حالت مثلث میرود (ولتاژ هر فاز = 380V، گشتاور نامی).
- عملکرد نرمال: K1 + K3 روشن، K2 خاموش. موتور با گشتاور کامل و سرعت نامی کار میکند تا فشردن شستی Stop یا فعال شدن رله حرارتی.
چه زمانی تابلو ستاره مثلث استفاده کنیم؟
| شرط | روش پیشنهادی |
|---|---|
| موتور < ۵.۵ کیلووات، استارت کم | راهاندازی مستقیم (DOL) — ساده، ارزان |
| موتور ۵.۵–۹۰ کیلووات، استارت ۲-۵ بار در روز | تابلو ستاره مثلث — اقتصادی و قابل اعتماد |
| موتور > ۹۰ کیلووات، استارت متوسط | سافت استارتر (Soft Starter) |
| نیاز به کنترل دور، استارتهای مکرر | درایو فرکانس متغیر (VFD/Inverter) |
| پمپ آب کشاورزی، آبیاری | تابلو ستاره مثلث (سنتی) یا VFD برای صرفهجویی انرژی |
محاسبه و انتخاب اجزا
برای طراحی تابلو ستاره مثلث به یک موتور با مشخصات مشخص:
مثال: موتور سهفاز ۱۵ کیلوواتی، ۳۸۰ ولت، cos φ = 0.85، η = 0.91
- جریان نامی = ۱۵۰۰۰ / (۳۸۰ × ۰.۸۵ × ۰.۹۱ × √۳) ≈ ۲۸ آمپر
- کنتاکتور اصلی K1: ۳۲A یا بالاتر (با ضریب اطمینان ۲۵٪)
- کنتاکتور مثلث K3: ۳۲A یا بالاتر (جریان نامی)
- کنتاکتور ستاره K2: ۲۰A کافی است (۵۸٪ × ۲۸ = ۱۶A)
- رله حرارتی: محدوده ۲۵-۳۲A، تنظیم روی ۲۸A
- فیوز ورودی: ۴۰A کلاس gG (۱.۴ برابر جریان نامی)
- تایمر سوئیچ: ۱۰ ثانیه (برای بار اینرسی متوسط)
- سیم تغذیه: ۱۰ میلیمتر مربع مس
خطاهای رایج هنگام نصب
تجربه نصب تابلو ستاره مثلث در صنایع ایران نشان میدهد که شش خطای زیر بیشترین مشکلات را ایجاد میکنند:
- اشتباه در سیمبندی موتور: شش سر سیمپیچی (U1-V1-W1-U2-V2-W2) باید دقیقاً مطابق نقشه به ترمینالهای تابلو وصل شود. اشتباه در ترتیب باعث چرخش معکوس یا اتصال کوتاه میشود.
- عدم قفل بین K2 و K3: فعال شدن همزمان کنتاکتورهای ستاره و مثلث باعث اتصال کوتاه شبکه میشود. هم قفل مکانیکی (Interlock) و هم قفل الکتریکی (سری کردن کنتاکت کمکی NC) ضروری است.
- تنظیم نادرست تایمر: زمان خیلی کم باعث شوک جریان مشابه DOL، زمان خیلی زیاد باعث گرم شدن سیمپیچ ستاره و فعال شدن رله حرارتی.
- تنظیم نادرست رله حرارتی: روی جریان نامی موتور تنظیم شود، نه جریان ستاره (که ۵۸٪ کمتر است).
- کابلکشی بد: هر سه فاز باید سیم با سایز یکسان و حداکثر ۲ متر تفاوت طول داشته باشد تا تعادل امپدانس حفظ شود.
- عدم محافظت در برابر فاز معکوس: در صنایع ایران که گاهی ترتیب فازهای شبکه عوض میشود، نصب رله محافظت فازی توصیه میشود.
جایگزین مدرن: درایو فرکانس متغیر (VFD)
در سالهای اخیر، با کاهش قیمت درایوها، تابلوهای ستاره مثلث در بسیاری از کاربردهای جدید جای خود را به VFD دادهاند. مزایای VFD:
- راهاندازی نرم و کنترل دور موتور
- صرفهجویی ۲۰-۵۰٪ مصرف انرژی در بارهای متغیر (پمپ، فن)
- حذف نیاز به سه کنتاکتور + تایمر + رله حرارتی
- قابلیت تعریف رمپ شتاب و کاهش سرعت
- محافظت داخلی در برابر اضافه بار، اضافه ولتاژ، اتصال کوتاه
اما برای کاربردهایی که دور موتور همیشه نامی است و استارتها روزانه ۲-۳ بار است (مانند پمپ آب چاه عمیق با لولسنس)، تابلو ستاره مثلث همچنان اقتصادیترین انتخاب است.
پرسشهای پرتکرار درباره تابلو ستاره مثلث
1. تابلو ستاره مثلث چه کاربردی دارد؟
تابلو ستاره مثلث برای راهاندازی موتورهای الکتریکی سهفاز با توان بالای ۵.۵ کیلووات استفاده میشود. این روش جریان راهاندازی موتور را به یکسوم جریان مستقیم کاهش میدهد و از افت ولتاژ شبکه و آسیب به سیمپیچی موتور جلوگیری میکند. کاربردهای رایج: پمپهای آب صنعتی، فنهای بزرگ، کمپرسورهای هوا، آسیابها، نوار نقالهها.
2. اجزای اصلی یک تابلو ستاره مثلث چیست؟
تابلو ستاره مثلث استاندارد شامل اجزای زیر است: ۳ عدد کنتاکتور (اصلی، ستاره، مثلث)، رله حرارتی محافظ موتور (Thermal Overload Relay)، تایمر تأخیری (Star-Delta Timer) برای سوئیچ بین حالتها، فیوزها یا کلیدهای مینیاتوری، چراغ سیگنال و شستیهای استارت و استاپ. ولتاژ کنترل معمولاً ۲۲۰ ولت AC از ترانس تغذیه میشود.
3. زمان سوئیچ از ستاره به مثلث چقدر باید باشد؟
زمان معمول سوئیچ بین ۸ تا ۱۵ ثانیه است. این زمان به اینرسی بار و دور نامی موتور بستگی دارد. برای پمپهای آب و فنهای سبک، ۵-۸ ثانیه کافی است. برای کمپرسور و آسیابهای سنگین، ۱۲-۲۰ ثانیه نیاز است. سوئیچ زودهنگام باعث جریان زیاد (مشابه راهاندازی مستقیم) میشود، سوئیچ دیرهنگام باعث گرم شدن سیمپیچ ستاره.
4. تفاوت راهاندازی ستاره مثلث با راهاندازی مستقیم (DOL) چیست؟
راهاندازی مستقیم (Direct On Line) موتور را با ولتاژ نامی شبکه استارت میکند که جریان راهاندازی ۶-۸ برابر جریان نامی است. این روش برای موتورهای زیر ۵ کیلووات مناسب است. راهاندازی ستاره مثلث در مرحله اول سیمپیچها را بهصورت ستاره میبندد که ولتاژ هر فاز را به ۵۸٪ کاهش میدهد، و جریان راهاندازی به یکسوم کاهش مییابد. مناسب موتورهای ۵.۵ کیلووات و بالاتر.
5. چگونه ظرفیت کنتاکتورهای تابلو ستاره مثلث را محاسبه کنیم؟
کنتاکتور اصلی و مثلث باید جریان نامی موتور را تحمل کنند (Ie = توان موتور به کیلووات تقسیم بر ولتاژ × ضریب توان × راندمان × √3). برای موتور ۱۵ کیلوواتی ۳۸۰ ولتی با cos φ = 0.85: Ie ≈ ۲۸ آمپر، پس کنتاکتور ۳۲A کافی است. کنتاکتور ستاره فقط ۵۸٪ جریان را تحمل میکند، پس میتواند یک سایز کوچکتر باشد. برای رزرو ۲۵٪، یک سایز بالاتر انتخاب کنید.
6. اشتباهات رایج در نصب تابلو ستاره مثلث چیست؟
اشتباهات رایج شامل: (۱) اشتباه در سیمبندی شش سر سیمپیچ موتور (U1-V1-W1 برای ورودی، U2-V2-W2 برای کوتاهسازی ستاره)، (۲) عدم استفاده از قفل مکانیکی یا الکتریکی بین کنتاکتورهای ستاره و مثلث که باعث اتصال کوتاه شبکه میشود، (۳) تنظیم نادرست رله حرارتی (باید روی جریان نامی موتور تنظیم شود، نه جریان ستاره)، (۴) عدم پیشبینی فیوز محافظ، (۵) سیمکشی نامناسب کنتاکتهای کمکی برای مدار فرمان.
7. آیا میتوان از درایو (VFD) به جای تابلو ستاره مثلث استفاده کرد؟
بله، و در بسیاری از کاربردهای جدید درایو فرکانس متغیر (VFD/Inverter) ترجیح داده میشود. مزایای درایو: راهاندازی نرم بدون شوک، کنترل دور دقیق، صرفهجویی انرژی در بارهای متغیر، حذف نیاز به تابلو ستاره مثلث پیچیده. معایب: قیمت بالاتر (۳-۵ برابر تابلو ستاره مثلث برای توان مشابه)، نیاز به فیلتر EMI برای شبکههای حساس. برای موتورهایی که دور ثابت دارند و فقط ۲-۳ بار در روز استارت میشوند، تابلو ستاره مثلث اقتصادیتر است.
جمعبندی
تابلو ستاره مثلث یک راهکار اثباتشده برای راهاندازی موتورهای سهفاز با توان متوسط و بالا است. کلید موفقیت در طراحی صحیح اجزا، سیمبندی استاندارد، و تنظیم دقیق پارامترهای تایمر و رله حرارتی است. در سالهای اخیر، VFDها در بسیاری از کاربردها جایگزین این روش شدهاند، اما برای صنایع با بودجه محدود و نیاز به سادگی نگهداری، تابلو ستاره مثلث همچنان انتخاب اول است.
