توضیحات

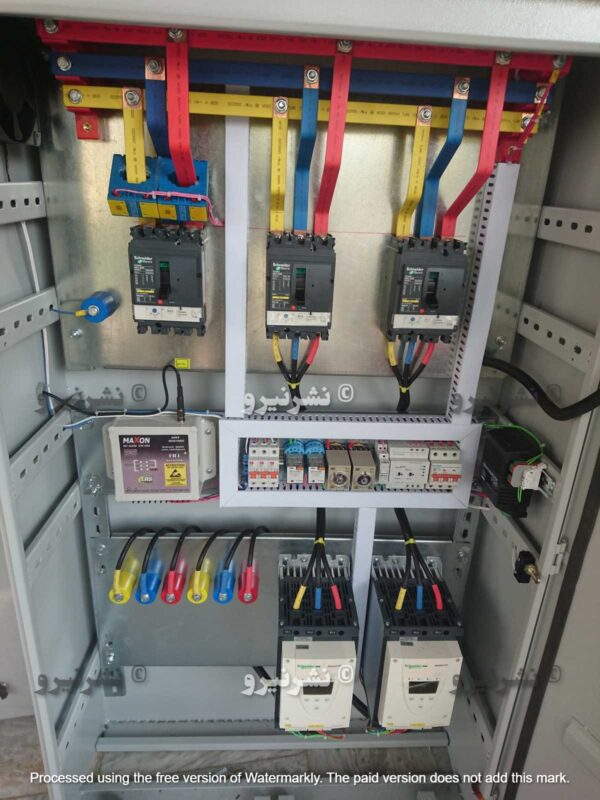

تابلو برق استخری یکی از تجهیزات ضروری برای مدیریت و کنترل سیستمهای برقی استخرها است. این تابلوها با طراحی خاص خود، برق تجهیزات مختلف استخر مانند پمپها، فیلترها، هیترها، چراغها و سیستمهای تهویه را کنترل میکنند و به ایمنی و بهرهوری سیستم کمک میکنند. در ادامه به بررسی اجزا، ویژگیها، و مزایای تابلو برق استخری میپردازیم.
تابلو برق استخری چیست؟
تابلو برق استخری سیستمی یکپارچه برای توزیع و کنترل برق تجهیزات مرتبط با استخر است. این تابلوها طوری طراحی شدهاند که نیازهای خاص استخرهای شنا را برآورده کنند و با داشتن تجهیزات حفاظتی، از مشکلاتی مانند اتصالی، نوسانات برق و خطرات برقی جلوگیری کنند.
اجزای تابلو برق استخری
تابلو برق استخری از تجهیزات متنوعی تشکیل شده است که وظایف خاصی را بر عهده دارند. مهمترین اجزا عبارتند از:
- کلیدهای محافظ جان (RCD):
- برای حفاظت از کاربران در برابر خطرات برقگرفتگی.
- کنتاکتورها:
- برای کنترل و قطع و وصل برق تجهیزات استخر مانند پمپها و هیترها.
- تایمرها:
- برای تنظیم زمان کارکرد تجهیزات نظیر پمپها و چراغها.
- فیوزها و کلیدهای مینیاتوری:
- جهت حفاظت از تجهیزات در برابر جریانهای اضافی و اتصال کوتاه.
- پنلهای کنترل دیجیتال یا آنالوگ:
- برای مدیریت تنظیمات مختلف تجهیزات استخر.
- شینهها و ترمینالها:
- برای توزیع برق به تجهیزات مختلف.
- محفظه ضدآب:
- بدنه مقاوم در برابر رطوبت و شرایط محیطی مرطوب استخر.
کاربردهای تابلو برق استخری
تابلو برق استخری در انواع استخرها و تجهیزات مرتبط با آن کاربرد دارد، از جمله:
- استخرهای شنا:
- برای مدیریت پمپها، فیلترها، چراغهای زیرآب و هیترها.
- سیستمهای جکوزی:
- کنترل تجهیزات گرمایشی، پمپها و سیستمهای ماساژ آب.
- استخرهای روباز:
- مناسب برای کنترل چراغهای فضای باز و پمپهای تصفیه آب.
- استخرهای صنعتی یا بزرگ:
- مدیریت و نظارت بر تجهیزات متعدد بهصورت یکپارچه.
مزایای استفاده از تابلو برق استخری
- افزایش ایمنی:
- استفاده از تجهیزات حفاظتی مانند RCD و محفظه ضدآب، خطرات برقی را به حداقل میرساند.
- بهبود مدیریت سیستمها:
- امکان کنترل دقیق پمپها، هیترها و چراغها برای بهینهسازی عملکرد.
- کاهش مصرف انرژی:
- با استفاده از تایمرها و تنظیمات هوشمند، مصرف انرژی بهینهتر میشود.
- طول عمر بیشتر تجهیزات:
- محافظت از تجهیزات در برابر نوسانات برق و اتصالات کوتاه باعث افزایش عمر مفید آنها میشود.
- کارایی بالا در محیطهای مرطوب:
- طراحی مقاوم در برابر رطوبت و آب، عملکرد پایدار و مطمئن را تضمین میکند.
نکات مهم در انتخاب تابلو برق استخری
- ظرفیت تابلو:
- تابلو باید توانایی مدیریت تجهیزات مختلف استخر را داشته باشد.
- محفظه ضدآب:
- تابلو باید دارای محفظهای مقاوم در برابر نفوذ آب و رطوبت باشد.
- تجهیزات حفاظتی:
- وجود کلیدهای محافظ جان و فیوزهای مناسب برای افزایش ایمنی ضروری است.
- کیفیت ساخت:
- استفاده از تجهیزات استاندارد و باکیفیت، عملکرد و دوام تابلو را تضمین میکند.
- طراحی سفارشی:
- بر اساس نوع و ابعاد استخر، تابلو باید قابلیت شخصیسازی داشته باشد.
قیمت تابلو برق استخری
قیمت تابلو برق استخری به عوامل مختلفی بستگی دارد، از جمله:
- ظرفیت تابلو و تعداد تجهیزات: تجهیزات بیشتر هزینه را افزایش میدهد.
- نوع تجهیزات حفاظتی: وجود امکانات پیشرفتهتر مانند تایمرها و RCD بر قیمت تأثیرگذار است.
- محفظه تابلو: محفظه ضدآب و مقاوم قیمت بالاتری دارد.
- طراحی سفارشی: تابلوهایی که برای استخرهای خاص طراحی میشوند، هزینه بیشتری دارند.
بهروزرسانی ۱۴۰۵ — استاندارد ایمنی تابلو برق استخر
تابلو برق استخری بهدلیل مجاورت آب و خطر برقگرفتگی، الزامات سختگیرانهتری از تابلو برق معمولی دارد. مرجعهای اصلی:
- NEC Article 680 (Swimming Pools): الزام GFCI روی تمام مدارهای ۱۵–۲۰ آمپر در شعاع ۶ متر از استخر
- کد ملی برق ایران، بخش ۷-۷۰۲: Equipotential Bonding تمام اجزای فلزی استخر + Earthing PE با مقاومت ≤۲۵ اهم
- IP65 یا بالاتر: برای تابلوی نزدیک استخر (Zone 1)؛ IP55 برای فاصله ۳-۶ متر (Zone 2)
- SPD (Surge Protection): Type 2 SPD سمت AC برای حفاظت پمپ آب، تجهیزات روشنایی LED زیر آب
اجزای استاندارد تابلو برق استخر
- کلید اصلی RCBO با ۳۰ mA Earth Leakage
- کنتاکتور کنترل پمپ آب با تایمر هوشمند
- RCBO جداگانه برای روشنایی LED استخر
- کنتاکتور کنترل سیستم تصفیه (Skimmer Pump)
- اتصالات IP65 برای رطوبت بالا
