کنترلر DSE (Deep Sea Electronics) — راهنمای جامع ۱۴۰۵

راهنمای جامع کنترلر DSE (Deep Sea Electronics) برای تأمین، انتخاب و نصب در ایران. این راهنما برای مهندسان فروش، طراحان تابلو، نصاب‌های دیزل ژنراتور و تیم‌های فنی نگهداری نوشته شده است که می‌خواهند بدون اشتباه، کنترلر مناسب پروژه خود را از خانواده‌های اصلی DSE انتخاب کنند.

دیپ‌سی الکترونیکس (Deep Sea Electronics Ltd) یک شرکت بریتانیایی از سال ۱۹۷۵ است که در شهر Hunmanby استان North Yorkshire انگلستان واقع شده و امروز یکی از سه برند مرجع کنترلرهای دیزل ژنراتور در جهان به شمار می‌رود (در کنار ComAp چک و Smartgen چین). در بازار B2B ایران، اکثر دیزل ژنراتورهای مارک پرکینز، بادوین، کامینز و ولوو پنتا که توسط بسته‌سازان داخلی مونتاژ می‌شوند با یکی از مدل‌های DSE تجهیز می‌شوند.

DSE در یک نگاه — چرا کنترلر دیپ‌سی؟

کنترلر دیزل ژنراتور (Genset Controller یا Engine Control Module) قلب الکترونیکی هر دستگاه ژنراتور است. این ماژول وظیفه دارد:

• پایش لحظه‌ای پارامترهای موتور (دور، فشار روغن، دمای آب، ولتاژ باتری، ساعت کارکرد)
• سنسورینگ شبکه برق شهر (در مدل‌های AMF)
• راه‌اندازی خودکار موتور هنگام قطع برق و انتقال خودکار بار
• حفاظت در برابر فالت‌ها (شات‌داون موتور هنگام دمای بالا، فشار روغن پایین، Overspeed)
• ارتباط با تابلوهای ATS، PLC مرکزی یا سیستم BMS از طریق Modbus، CAN bus یا اینترنت

کنترلرهای DSE چهار مزیت کلیدی برای پروژه‌های ایران دارند:

1. سازگاری گسترده با موتورها — DSE تقریباً تمام ECM‌های الکترونیکی رایج (سری‌های الکترونیکی پرکینز مانند ۱۲۰۶E، ۲۲۰۶، ۲۸۰۶ و ۴۰۰۰، Volvo Penta TAD، Cummins QSX، MTU، Baudouin K-series) از طریق CAN bus J1939 پشتیبانی می‌کند. برای موتورهای مکانیکی کلاسیک نیز با ورودی حسگر مغناطیسی فلایویل (Magnetic Pickup — دقت ±۰.۵٪ روی هر دندانه چرخ‌طیار) یا حسگری از طریق سیم‌پیچ آلترناتور شارژر (Alternator Sensing — دقت ±۵٪، استفاده برای موتورهای فاقد MP) کار می‌کند.
2. درجه حفاظت IP65 پنل جلویی (با گاسکت ارائه شده). توجه: پشت ماژول‌ها IP20 است و باید داخل تابلو محصور باشد. این یک نکته رایج در طراحی تابلو است که اشتباه آن منجر به نفوذ گرد و غبار به ترمینال‌های پشت می‌شود. — مهم برای محیط‌های صنعتی پرگرد و غبار ایران.
3. نرم‌افزار پیکربندی رایگان به نام DSE Configuration Suite — قابل دانلود از سایت رسمی دیپ‌سی، با پشتیبانی چندزبانه و امکان save/load فایل تنظیمات (.dse).
4. مدارک فنی و دیتاشیت‌های شفاف برای هر مدل، با جزئیات کامل ورودی‌ها/خروجی‌ها، رنج ولتاژ، استانداردهای EMC و دمای کاری — این موضوع طراحی تابلو را برای مهندس برق آسان می‌کند.

خانواده‌های اصلی کنترلر DSE — یک نگاه تخصصی

کاتالوگ کامل DSE شامل بیش از ۱۲۵ مدل فعال است، اما در عمل B2B ایران چهار خانواده اصلی حدود ۹۰٪ موارد را پوشش می‌دهد:

سایر خانواده‌ها که در پروژه‌های خاص ممکن است نیاز شوند:

• سری ۹۴xx — شارژر باتری هوشمند (DSE9474، DSE9484، DSE9462) برای نگهداری شارژ باتری استارت ژنراتور در شرایط لحظه‌ای.
• سری ۸۰xx، ۸۸xx — پایش از راه دور و ارتباط با شبکه (WebNet، DSEControl).
• سری ۴۰xx، ۴۲xx، ۴۵xx — کنترلرهای ساده‌تر برای ژنراتورهای دائم‌کار خاص.
• سری ۲۱xx، ۲۵xx، ۲۱۶۰ — ماژول‌های توسعه ورودی/خروجی (Expansion modules) برای پروژه‌هایی که I/O کنترلر اصلی کافی نیست.
• سری Marine — مخصوص کاربری دریایی با IP66 و مقاومت در برابر نمک.

تفاوت AMF و ATS — اولین انتخاب طراحی

سؤال کلیدی که قبل از انتخاب مدل DSE باید پاسخ دهید این است: آیا کنترلر باید خود ژنراتور را راه‌اندازی کند یا فقط برق شهر و ژنراتور را به بار سوئیچ کند؟

AMF (Auto Mains Failure): ماژول هم شبکه شهر را پایش می‌کند، هم موتور را راه‌اندازی می‌کند. هنگام قطع برق شهر، خودش استارت می‌زند، صبر می‌کند تا ژنراتور تثبیت شود، سپس فرمان انتقال بار به کنتاکتور سمت ژنراتور می‌دهد. هنگام برگشت برق، فرمان بازگشت بار و سپس مرحله سرمایش موتور را اجرا می‌کند. سری ۷۳۰۰ MKII و ۸۶۰۰ MKII در این دسته قرار می‌گیرند.

ATS مستقل: ماژول فقط دو منبع برق (شبکه شهر و ژنراتور آماده‌کار) را پایش می‌کند و فرمان سوئیچ به کنتاکتورها می‌دهد. خودش ژنراتور را راه‌اندازی نمی‌کند — این کار با یک سیگنال «درخواست استارت» به کنترلر سمت ژنراتور انجام می‌شود. سری ۳۰۰ DSE در این دسته قرار می‌گیرد.

برای تابلوهای چنج‌اور (ATS) آماده‌سازی شده در ایران، اگر ژنراتور خودش کنترلر AMF داشته باشد (مثلاً DSE7320 MKII)، می‌توان از کنترلر ATS مستقل صرف نظر کرد و فقط از همان AMF با خروجی فرمان به کنتاکتورهای انتقال بار استفاده کرد. این یک طراحی متداول در پروژه‌های متوسط ایران است.

برای پروژه‌های بزرگ‌تر یا جایی که چند ژنراتور موازی با شبکه کار می‌کنند (دیتاسنتر، بیمارستان، هتل ۵ ستاره) سری ۸۶۰۰ MKII الزامی است.

راهنمای انتخاب مدل DSE برای پروژه شما

برای رسیدن به مدل درست، این پنج پرسش را پاسخ دهید:

1. توان ژنراتور چقدر است؟ زیر ۱۵۰ کاوا، سری ۷۰x فشرده اقتصادی است. ۱۵۰ تا ۲۰۰۰ کاوا، سری ۷۳۰۰ MKII پیش‌فرض است. بالای ۲۰۰۰ کاوا یا چند دستگاه موازی، سری ۸۶۰۰ MKII.
2. موتور الکترونیکی یا مکانیکی است؟ اکثر موتورهای جدید (مثلاً سری ۲۲۰۰ یا ۲۸۰۰ پرکینز) ECM دارند و با CAN bus J1939 ارتباط می‌گیرند — تمام سری‌های MKII پشتیبانی می‌کنند. موتورهای کلاسیک (سری ۴۰۰ پرکینز، موتورهای دهه ۹۰ میلادی) فقط magnetic pickup دارند — همه DSEهای اصلی این را هم پشتیبانی می‌کنند.
3. آیا با شبکه برق شهر موازی می‌شود؟ اگر بله (تزریق توان به شبکه شهر (export) یا کاهش پیک بار (peak shaving))، فقط سری ۸۶۰۰ MKII. اگر خیر (فقط emergency standby)، سری ۷۳۰۰ MKII کافی است.
4. چند ژنراتور همزمان کار می‌کنند؟ یک ژنراتور → سری ۷۳۰۰ MKII. دو تا هشت ژنراتور برای load sharing → DSE8610 MKII به بالا.
5. نیاز به پایش از راه دور وجود دارد؟ اگر بله، سری‌های MKII همگی RS232 + RS485 + USB دارند و قابلیت اضافه‌کردن ماژول WebNet یا Modbus TCP را پشتیبانی می‌کنند. برای سیستم‌های Cloud-monitoring می‌توانید DSEWebNet را به DSE7320 یا DSE8610 وصل کنید.

برای راهنمای تفصیلی‌تر، پست انتخاب کنترلر DSE — AMF در مقابل ATS را ببینید.

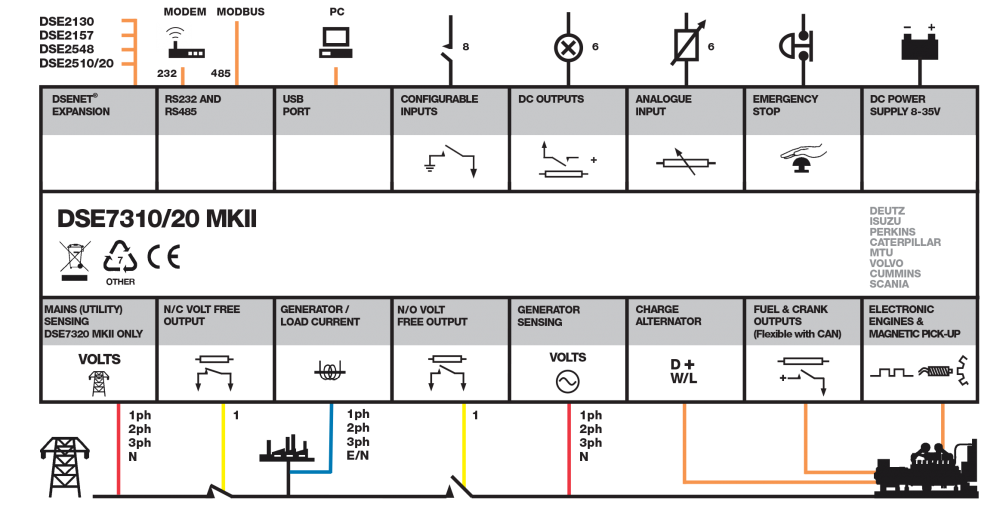

DSE 7320 MKII — پرکاربردترین مدل در ایران

اگر یک مدل را بخواهیم به عنوان «استاندارد صنعت» انتخاب کنیم، آن مدل بدون شک DSE7320 MKII است. این کنترلر AMF تک‌ژنراتور برای محدوده توان ۲۰ تا ۲۰۰۰ کاوا، تقریباً در همه دیزل ژنراتورهای استاندارد ایران (پرکینز، بادوین، کامینز با شاسی متوسط) به کار می‌رود.

مشخصات کلیدی DSE 7320 MKII (طبق دیتاشیت رسمی):

• تغذیه DC ورودی: ۸ تا ۳۵ ولت (سازگار با باتری ۱۲ یا ۲۴ ولتی)
• دمای کاری: ۳۰- تا ۷۰+ درجه سانتی‌گراد — مناسب صنایع گرمسیری ایران
• نمایشگر LCD بک‌لایت چندخطی + LED های status
• پورت‌های ارتباطی: USB، RS232، RS485 + ترمینال DSENet® (باس اختصاصی DSE روی RS485 برای اتصال نمایشگر راه دور، ماژول‌های توسعه ورودی/خروجی و کنترلر شبکه)
• سازگاری: CAN bus J1939 برای موتورهای الکترونیکی + Magnetic Pickup/Alternator Sensing برای موتورهای مکانیکی
• قابلیت PLC داخلی شامل PIDهای چندمنظوره
• پروتکل Modbus RTU برای ارتباط با تابلوهای PLC یا BMS
• Data logging تا ۱۰ پارامتر
• درجه حفاظت IP65 (با گاسکت ارائه شده)
• قابلیت پیکربندی با DSE Configuration Suite + ویرایش پنل جلویی با PIN چندسطحی

تفاوت با مدل DSE7310 MKII: مدل ۷۳۱۰ فقط Auto-Start است و شبکه شهر را پایش نمی‌کند، بنابراین برای پروژه‌هایی مناسب است که ATS مجزا با کنترلر خودش وجود دارد. در ۹۰٪ پروژه‌های B2B ایران DSE7320 MKII انتخاب می‌شود چون AMF + کنترل ژنراتور را یکجا ارائه می‌دهد.

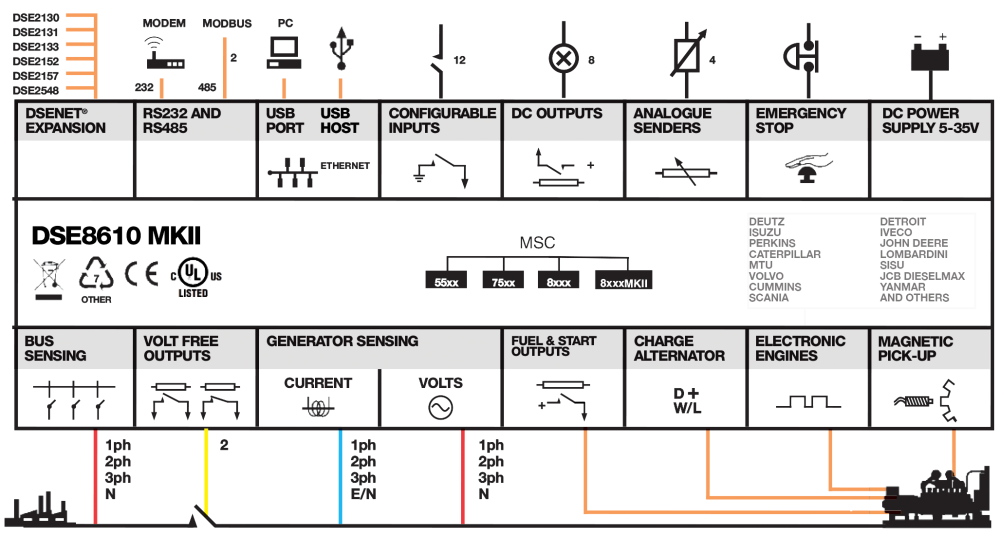

DSE 8610 MKII — برای پروژه‌های Mission Critical

وقتی پروژه به سطح Mission Critical می‌رسد (دیتاسنترها، بیمارستان‌های مرجع، هتل‌های ۵ ستاره، پتروشیمی، صنایع غذایی پیوسته) ساختار ساده تک‌ژنراتور با AMF کافی نیست. در این پروژه‌ها معمولاً دو یا چند ژنراتور به صورت موازی کار می‌کنند تا افزونگی (redundancy) ایجاد شود، یا با شبکه برق شهر موازی می‌شوند برای کاهش پیک بار (peak shaving).

DSE8610 MKII برای دقیقاً همین کاربری ساخته شده است. این کنترلر علاوه بر تمام قابلیت‌های سری ۷۳۰۰، می‌تواند:

• تا هشت ژنراتور را همزمان sync کند و load sharing انجام دهد
• به صورت موازی‌سازی با شبکه شهر با شبکه برق شهر کار کند
• بار-انداختن و بار-برداری نرم انجام دهد (انتقال نرم بار بدون قطع لحظه‌ای)
• پروتکل DSENet® را برای ارتباط با کنترلرهای brother DSE8660 (mains controller) داشته باشد
• کاتالوگ کامل خطاهای IEEE Std برای حفاظت شبکه را پشتیبانی کند

برای پروژه‌های زیر ۵۰۰ کاوا که فقط emergency standby می‌خواهند، استفاده از ۸۶۱۰ overkill است و باعث افزایش هزینه می‌شود.

نصب و راه‌اندازی — ملاحظات اساسی

نصب درست کنترلر DSE نیمی از موفقیت طول عمر دستگاه است. این پنج نکته را در نظر بگیرید:

تغذیه DC پایدار

کنترلر باید مستقیماً از باتری استارت ژنراتور تغذیه شود — نه از خروجی شارژر AC. نوسانات شارژر می‌تواند باعث reboot ماژول شود. کابل تغذیه باید سایز مناسب و فیوز جداگانه داشته باشد. باتری باید توسط شارژر هوشمند سری DSE9474/9484 یا معادل آن دائماً charged نگه داشته شود.

اتصال CAN bus J1939

اگر موتور الکترونیکی است، کابل CAN باید Shielded Twisted Pair با impedance ۱۲۰ اهم باشد و در دو سر باس ترمیناتور ۱۲۰ اهمی نصب شود. طول کابل نباید بیش از ۲۵۰ متر باشد (در سرعت پیش‌فرض J1939 یعنی ۲۵۰ کیلوبیت بر ثانیه؛ این محدودیت در سرعت‌های بالاتر کاهش می‌یابد). برای پروژه‌های ایران که فاصله موتور تا تابلو زیاد است، از تابلوی frame-mount کنار خود ژنراتور استفاده کنید.

اتصال CT (current transformer)

کنترلر برای پایش جریان از CT کلاس ۰.۵ یا ۱ با ratio مناسب توان ژنراتور استفاده می‌کند. ratio CT باید در DSE Configuration Suite صحیح وارد شود، در غیر این صورت نمایش جریان غلط خواهد بود و حفاظت overload کار نمی‌کند.

حفاظت EMC

کابل‌های sensing، CAN و RS485 باید جدا از کابل‌های قدرت روتینگ شوند. عبور موازی این کابل‌ها از کنار کابل خروجی ۴۰۰ ولت می‌تواند نویز induce کند و در عملکرد ماژول اختلال ایجاد کند. در تابلوهای دیزل ژنراتور ایران معمولاً separation بین کابل‌های سیگنال و قدرت رعایت نمی‌شود — این یکی از منابع رایج مشکلات صنعتی است.

درجه حفاظت IP65

درجه IP65 فقط زمانی فعال است که گاسکت ارائه‌شده با ماژول روی پنل تابلو نصب شده باشد و پنل‌کات (برش پنل تابلو) دقیقاً طبق دیمنشن دیتاشیت برش خورده باشد. در صورت نصب با لقی یا بدون گاسکت، گرد و غبار به داخل ماژول نفوذ می‌کند.

پایداری مکانیکی و باتری ساعت داخلی

ماژول‌های DSE برای استقرار روی شاسی ژنراتور تست ارتعاش (BS EN 60068-2-6) و شوک مکانیکی (BS EN 60068-2-27) شده‌اند، اما در سایت‌هایی با شاسی پرارتعاش (دیزل ژنراتورهای دائم‌کار صنعت نفت، معادن) توصیه می‌شود ماژول روی پایه ضدارتعاش جداگانه نصب شود نه مستقیماً روی شاسی موتور. هر ماژول DSE یک باتری سکه‌ای لیتیومی داخلی برای حفظ ساعت و log رویدادها دارد که عمر تقریبی ۵ تا ۷ سال دارد — تعویض دوره‌ای جزو سرویس پیش‌گیرانه است.

ابعاد برش پنل (Panel Cutout)

برای مرجع طراحی تابلو، ابعاد برش پنل DSE 7320 MKII حدود ۲۲۷ در ۱۷۳ میلی‌متر است (مقدار دقیق در دیتاشیت رسمی هر مدل). تلرانس برش باید ±۱ میلی‌متر باشد تا گاسکت دور ماژول به‌درستی فشرده شود و حفاظت IP65 فعال باشد.

برای راهنمای جامع‌تر نصب در شرایط ایران (دما، رطوبت، گرد و غبار)، راهنمای نصب دیزل ژنراتور پرکینز در همین سایت را مطالعه کنید.

تأمین کنترلر DSE در ایران

کنترلرهای DSE به دلیل تحریم‌ها و عدم وجود نمایندگی رسمی Deep Sea Electronics در ایران، معمولاً از طریق سه کانال وارد بازار می‌شوند:

1. واردات مستقیم از کشورهای ثالث (امارات، ترکیه، چین، عراق) — رایج‌ترین کانال برای ماژول‌های اصلی. زمان تحویل معمولاً ۲ تا ۴ هفته بسته به وضعیت لجستیک.
2. ماژول‌های بسته‌بندی شده با دیزل ژنراتور وارداتی — اکثر دیزل ژنراتورهای وارداتی پرکینز، بادوین و کامینز با کنترلر DSE تجهیز و وارد می‌شوند. این روش معمولاً ارزان‌تر تمام می‌شود اما گارانتی و سرویس پس از فروش کنترلر جداگانه نیست.
3. بازار قطعات یدکی — برای تعویض ماژول‌های آسیب‌دیده، بازار قطعات یدکی DSE در تهران و اصفهان فعال است. در این بازار مراقب ماژول‌های refurbished یا کلون چینی باشید — کلون‌ها معمولاً با ظاهر مشابه، اما عملکرد ناپایدار به فروش می‌رسند.

قیمت کنترلر DSE به دلیل نوسان نرخ ارز متغیر است. برای استعلام قیمت لحظه‌ای می‌توانید با کارشناسان فنی نشرنیرو از طریق صفحه تماس در ارتباط باشید.

DSE در مقابل ComAp، Smartgen و Cummins PCC

سه رقیب اصلی DSE در بازار جهانی کنترلرهای دیزل ژنراتور:

برای کاربری استاندارد B2B ایران، DSE نقطه تعادل بهینه بین قیمت، کیفیت و در دسترس بودن است.

خطاهای رایج کنترلر DSE و رفع آن

کنترلرهای DSE با سیستم warning + shutdown کار می‌کنند. در نمایشگر LCD کد خطا و شرح فارسی/انگلیسی نمایش داده می‌شود. شایع‌ترین خطاهای میدانی در پروژه‌های ایران:

• Fail to Start — موتور به استارت پاسخ نمی‌دهد. علت: باتری ضعیف، کابل استارتر، سوخت تمام، یا سیگنال CAN قطع.
• Low Oil Pressure — فشار روغن زیر آستانه. علت: سطح روغن پایین، فیلتر روغن بسته، یا سنسور فشار خراب.
• High Coolant Temperature — دمای آب بالای حد. در ایران بسیار رایج به دلیل گرما و گرد و غبار رادیاتور.
• Overspeed — دور موتور از حد ایمن گذشته. خطر جدی — معمولاً به گاورنر (محرک سرعت) برمی‌گردد.
• Charge Alternator Failure — آلترناتور شارژ باتری اصلی موتور خراب است.
• Mains Failure (در مدل‌های AMF) — برق شهر قطع شده — وضعیت طبیعی برای راه‌اندازی ژنراتور.

برای رفع کدهای خطای SPN/FMI موتورهای پرکینز (که در نمایشگر DSE نمایش داده می‌شوند)، به پایگاه کدهای خطای دیزل ژنراتور پرکینز مراجعه کنید.

یادداشت‌های مهندس برق ارشد — جزئیات پیکربندی

این بخش برای مهندسان برق طراح تابلو و راه‌اندازان حرفه‌ای نوشته شده است. اگر فقط می‌خواهید مدل مناسب را انتخاب کنید، می‌توانید از این بخش رد شوید. این جزئیات هنگام طراحی تابلو، سفارش CT، انتخاب فیوزها و پیکربندی Configuration Suite ضروری است.

ورودی‌های حسگری ولتاژ شبکه و ژنراتور

کنترلرهای سری DSE 7320 MKII و بالاتر، ولتاژ سه‌فاز + نول را هم در سمت شبکه شهر و هم در سمت ژنراتور به صورت مستقیم پایش می‌کنند. محدوده ورودی استاندارد: ۱۵ تا ۴۱۵ ولت فاز-نول (یا ۷۲۰ ولت فاز-فاز) RMS، فرکانس ۴۵ تا ۶۵ هرتز. این رنج گسترده اجازه می‌دهد ماژول روی شبکه‌های ۵۰ هرتز ایران، ۶۰ هرتز کشورهای حاشیه خلیج فارس و شبکه‌های کشتی (۶۰ هرتز) بدون تنظیم سخت‌افزاری کار کند. برای ولتاژهای بالاتر از ۴۱۵ ولت (مثلاً سیستم‌های ۶.۶ کیلوولت صنایع نفت) باید PT (Potential Transformer) با ratio مناسب در ورودی نصب شود و ratio آن در Configuration Suite تنظیم گردد.

خروجی کنترل AVR (تنظیم ولتاژ)

سری ۸۶۰۰ MKII و بخشی از سری ۷۴۰۰ یک خروجی آنالوگ AVR Control دارند که به ورودی AVR (تنظیم‌کننده اتوماتیک ولتاژ) آلترناتور متصل می‌شود. این خروجی معمولاً ۰ تا ۱۰ ولت DC یا ۴ تا ۲۰ میلی‌آمپر است (قابل پیکربندی) و کنترلر از طریق آن ولتاژ خروجی ژنراتور را برای sync با شبکه یا تقسیم بار راکتیو (kVAR sharing) تنظیم می‌کند. در طراحی تابلو، این کابل باید twisted-pair shielded باشد و از کنار کابل تحریک (excitation) آلترناتور عبور داده شود، نه از کنار کابل قدرت سه‌فاز.

خروجی کنترل گاورنر (تنظیم سرعت)

برای موتورهای الکترونیکی (ECM)، فرمان دور موتور از طریق CAN bus J1939 ارسال می‌شود (CCVS / TSC1 messages). اما برای موتورهای مکانیکی یا گاورنر الکترونیکی اضافه‌شده (مانند Woodward 2301E)، DSE یک خروجی آنالوگ Governor Control دارد که سرعت موتور را با PID داخلی تنظیم می‌کند. این خروجی ۰ تا ۱۰ ولت DC یا ۴ تا ۲۰ میلی‌آمپر است و به ورودی Speed Setpoint گاورنر متصل می‌شود. ضرایب PID (Kp، Ki، Kd) از طریق Configuration Suite بر اساس مشخصات گاورنر تنظیم می‌شوند — تنظیم نادرست منجر به نوسان (hunting) دور موتور می‌شود.

پنجره‌های سینکرونیزاسیون DSE 8610 MKII

برای موازی‌سازی با شبکه یا چند ژنراتور، DSE 8610 MKII قبل از بستن کنتاکتور paralleling، سه شرط را باید تأیید کند (Sync Check):

• اختلاف فرکانس — معمولاً ±۰.۵ هرتز در پنجره ۲۰۰ تا ۵۰۰ میلی‌ثانیه پایدار
• اختلاف ولتاژ — معمولاً ±۵٪ مقدار نامی
• اختلاف فاز — معمولاً ±۱۰ درجه (window قابل تنظیم در Configuration Suite)

پس از sync، حالت کنترل توان به isochronous (فرکانس ثابت با تقسیم بار kW بر اساس درصد) یا droop (فرکانس متناسب با بار) تنظیم می‌شود. در سیستم‌های چند ژنراتوری استاندارد، یک ژنراتور isochronous (master) و بقیه droop می‌شوند.

حفاظت ضد جزیره‌سازی (Anti-Islanding) برای پروژه‌های Grid-Parallel

برای پروژه‌هایی که با شبکه برق شهر موازی می‌شوند (peak shaving، export به شبکه)، DSE 8610 MKII حفاظت‌های ROCOF و Vector Shift را پشتیبانی می‌کند:

• ROCOF (Rate of Change of Frequency) — معمولاً ۱ تا ۲ هرتز بر ثانیه
• Vector Shift — معمولاً ۶ تا ۱۲ درجه
• Over/Under Frequency — معمولاً ±۲ هرتز
• Over/Under Voltage — معمولاً ±۱۰٪

این تنظیمات باید مطابق الزامات شرکت توزیع برق محلی (مثلاً تعرفه‌نامه فروش انرژی برق ایران) پیکربندی شوند. عدم رعایت → ریسک قطع برق سراسری در صورت قطع شبکه شهر.

سرعت CAN bus — ۲۵۰ kbps یا ۵۰۰ kbps

DSE به صورت پیش‌فرض روی ۲۵۰ کیلوبیت بر ثانیه (سرعت استاندارد J1939) کار می‌کند که برای اکثر ECM های پرکینز، بادوین، ولوو و کامینز کافی است. اما موتورهای جدید Cummins QSX15، QSK45 و برخی MTU سری ۲۰۰۰/۴۰۰۰ از ۵۰۰ kbps استفاده می‌کنند — این مورد را در Configuration Suite در بخش CAN Settings باید تغییر دهید. در سرعت ۵۰۰ kbps حداکثر طول کابل به حدود ۱۰۰ متر کاهش می‌یابد.

کلاس EMC و کاربری ساختمان

کنترلرهای DSE طبق استاندارد BS EN 61000-6-2 (immunity) و BS EN 61000-6-4 (emission) برای محیط‌های صنعتی کلاس A (Industrial Class A) آزمون شده‌اند. این به معنای آن است که ماژول برای نصب در ساختمان‌های صنعتی مناسب است، اما برای ساختمان‌های مسکونی یا ساختمان‌های مختلط (مسکونی + اداری) که در نزدیکی تجهیزات حساس رادیویی هستند، ممکن است نیاز به فیلتر EMC اضافی روی کابل تغذیه DC باشد.

ورودی‌های آنالوگ سندرینگ موتور

DSE 7320 MKII سه ورودی آنالوگ standard resistive sender دارد که معمولاً برای فشار روغن، دمای آب رادیاتور و سطح سوخت استفاده می‌شوند. محدوده مقاومتی پیش‌فرض ۰ تا ۱۰۰۰ اهم است، با امکان پیکربندی sender curve (منحنی مقاومت-مقدار) از طریق Configuration Suite. اگر sender موجود روی موتور خارج از این محدوده باشد (مثلاً sender خاص آمریکایی با محدوده ۲۴۰ اهم)، می‌توان منحنی را در نرم‌افزار به آن مدل تنظیم کرد، یا از مبدل سیگنال خارجی استفاده نمود.

زمین‌بندی (Earthing) و جدایی سیگنال از قدرت

کنترلر DSE یک ترمینال زمین جداگانه دارد که باید به شاسی تابلو متصل شود. این زمین‌بندی برای موارد زیر حیاتی است:

• تخلیه نویز EMC که از طریق کابل‌های سیگنال جذب می‌شود
• حفاظت در برابر تخلیه الکترواستاتیک (ESD)
• عملکرد صحیح shielding کابل‌های CAN و RS485

شیلد کابل‌های CAN باید فقط در یک سر زمین شود (معمولاً سمت کنترلر) — زمین کردن در هر دو سر باعث ایجاد ground loop و القای نویز ۵۰ هرتز می‌شود. این یک خطای متداول در تابلوسازی است.

تفاوت kW و kVA در نمایش

کنترلر DSE هر دو مقدار kW (توان واقعی) و kVA (توان ظاهری) را نمایش می‌دهد. تفاوت = ضریب توان (Power Factor). در پروژه‌های با بار سلفی زیاد (موتورهای الکتریکی، روشنایی فلورسنت قدیمی)، PF می‌تواند تا ۰.۷ پایین آید — یعنی برای ۱۰۰ کیلووات بار واقعی، ژنراتور باید ۱۴۳ kVA توان ظاهری تأمین کند. در انتخاب اندازه ژنراتور همیشه از kVA استفاده کنید، نه kW. این نکته رایج‌ترین اشتباه در تأمین ژنراتور است.

باتری ساعت داخلی و حفظ تنظیمات

هر ماژول DSE یک باتری سکه‌ای لیتیومی نوع CR2032 داخلی دارد که ساعت real-time clock و event log را در زمان قطع تغذیه اصلی نگه می‌دارد. عمر این باتری معمولاً ۵ تا ۷ سال است، و قابل تعویض از طریق در پشت ماژول (نیاز به جدا کردن ماژول از تابلو و باز کردن قاب پشتی). تنظیمات Configuration Suite در حافظه EEPROM ذخیره می‌شوند و با اتمام عمر باتری از بین نمی‌روند.

سوالات متداول درباره کنترلر DSE

تفاوت MKII و نسخه قدیمی چیست؟

سری‌های MKII (Mark Two) نسخه به‌روزشده مدل‌های اصلی هستند با پردازنده قوی‌تر، حافظه بیشتر برای data logging، نمایشگر بهتر و قابلیت‌های جدید PLC. مدل‌های قدیمی غیر-MKII در حال از رده خارج شدن هستند. برای پروژه جدید همیشه MKII را انتخاب کنید.

آیا DSE با همه موتورها سازگار است؟

تقریباً بله. موتورهای الکترونیکی پرکینز از سال ۲۰۰۶ به بعد، Volvo Penta TAD، Cummins QSX، MTU، Baudouin K-series، Iveco/FPT و John Deere همگی روی DSE 7320 MKII به بالا پشتیبانی می‌شوند. برای موتورهای کلاسیک مکانیکی، با magnetic pickup روی فلایویل کار می‌کند.

آیا برای پیکربندی DSE به مهندس متخصص نیاز است؟

برای پیکربندی اولیه و تغییرات اصلی، بله. اما پس از یکبار راه‌اندازی، اپراتورهای معمولی می‌توانند با PIN کاربر، عملیات روزمره (start، stop، انتخاب mode) را انجام دهند بدون نیاز به دانش فنی عمیق.

چقدر طول می‌کشد ماژول DSE از تحویل تا نصب آماده‌شود؟

نصب الکتریکی ماژول روی پنل تابلو حدود ۲ ساعت برای یک نصاب با تجربه. پیکربندی اولیه با Configuration Suite حدود ۴ تا ۸ ساعت بسته به پیچیدگی پروژه. تست با بار حدود ۲ تا ۴ ساعت. کل پروژه برای یک ژنراتور استاندارد یک تا دو روز کاری.

گارانتی DSE در ایران چگونه است؟

گارانتی رسمی Deep Sea Electronics معمولاً ۲ سال است، اما به دلیل عدم نمایندگی رسمی در ایران، گارانتی فروشنده داخلی جایگزین می‌شود. در نشرنیرو برای ماژول‌های وارداتی مستقیم، ۱۸ ماه گارانتی تعویض و خدمات پس از فروش ارائه می‌شود.

تفاوت DSE7320 و DSE8610 چیست — کدام را انتخاب کنم؟

اگر فقط یک ژنراتور دارید که در حالت emergency standby کار می‌کند، DSE7320 MKII کافی است. اگر چند ژنراتور موازی دارید یا با شبکه برق شهر sync می‌شوید، DSE8610 MKII الزامی است. تفاوت قیمت قابل توجه است (۸۶۱۰ معمولاً ۲ تا ۳ برابر گران‌تر).

قدم بعدی شما

برای انتخاب نهایی مدل DSE مناسب پروژه، دو مسیر پیش رو دارید:

1. تماس با تیم فنی نشرنیرو — برای پروژه‌های متوسط و بزرگ، یک مهندس برق رایگان مشخصات پروژه شما را بررسی می‌کند و مدل مناسب را پیشنهاد می‌دهد. تماس از طریق صفحه تماس.
2. مرور دسته فروشگاه — برای کاربران فنی، می‌توانید مدل‌های موجود را مستقیماً در فروشگاه کنترلر DSE نشرنیرو ببینید.

اگر پروژه شما یک دیزل ژنراتور پرکینز یا بادوین است، حتماً صفحات راهنمای جامع پرکینز و راهنمای بادوین را برای انتخاب موتور و کنترلر هماهنگ مطالعه کنید.

این راهنما توسط تیم مهندسی فنی نشرنیرو با استناد به دیتاشیت‌های رسمی Deep Sea Electronics Ltd انگلستان تهیه شده و در ۱۴۰۵ به‌روزرسانی می‌شود.
