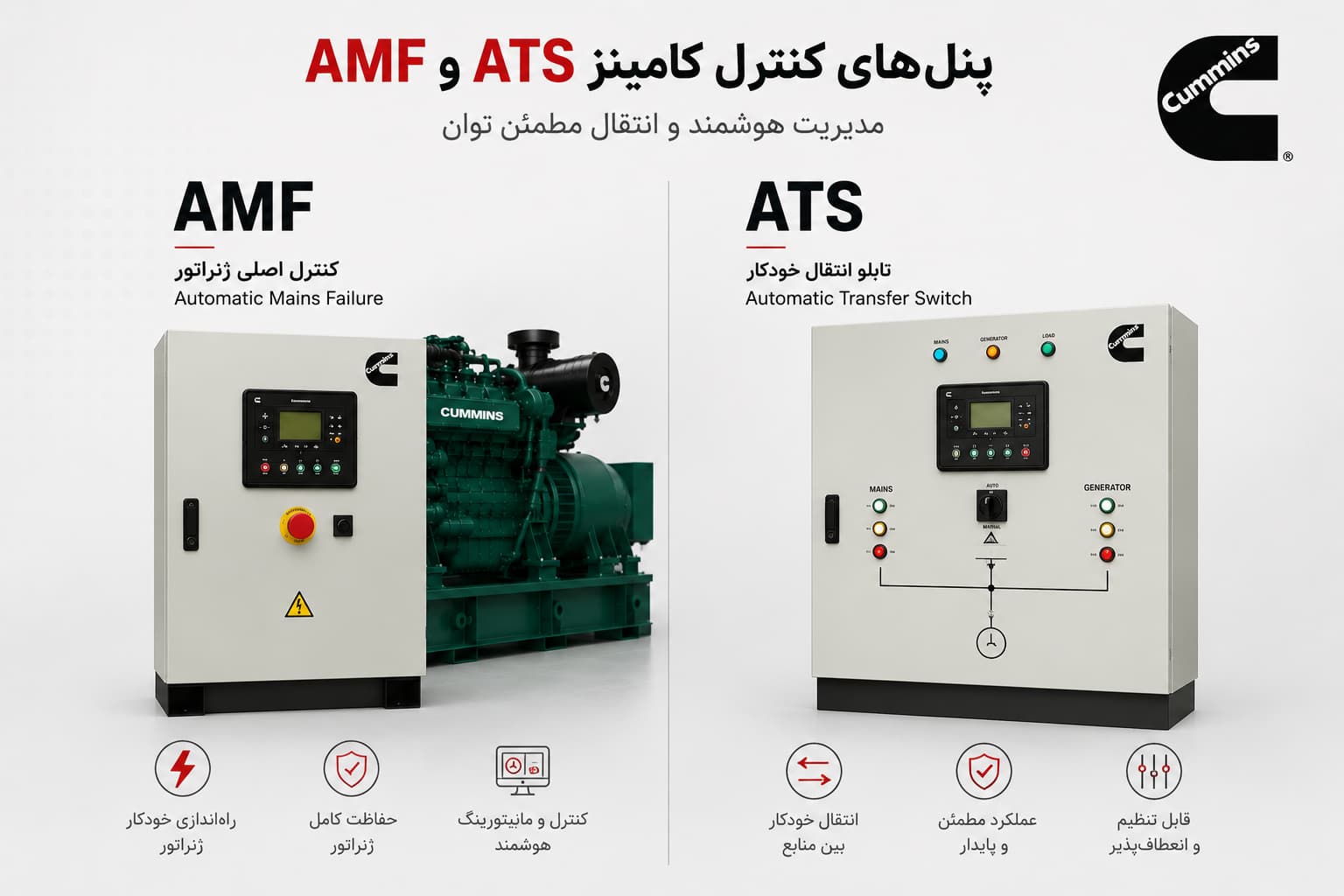

AMF و ATS برای دیزل ژنراتور کامینز — راهنمای انتخاب و سیم‌بندی

AMF (Auto Mains Failure) و ATS (Automatic Transfer Switch) دو جزء حیاتی برای کاربری استندبای دیزل ژنراتور کامینز هستند. این راهنما انتخاب کنترلر مناسب (PowerCommand vs DSE)، سایزینگ ATS بر اساس بار، و نکات سیم‌بندی استاندارد را پوشش می‌دهد.

تفاوت AMF و ATS چیست؟

AMF منطق نرم‌افزاری در کنترلر است: کاهش ولتاژ شبکه را تشخیص می‌دهد، تأخیر تأیید (معمولاً ۳-۵ ثانیه) اعمال می‌کند، استارتر را فعال می‌کند، پایداری ولتاژ خروجی ژنراتور را تأیید می‌کند، و فرمان انتقال بار را به ATS می‌دهد. ATS کلید قدرت فیزیکی است (Open Transition یا Closed Transition) که بار را بین دو منبع (شبکه و ژنراتور) سوئیچ می‌کند.

برای دیزل ژنراتور کامینز، کنترلر استاندارد PowerCommand 1.1 یا بالاتر قابلیت AMF را به‌صورت یکپارچه ارائه می‌دهد. برای پیکربندی پیشرفته‌تر، کنترلر DSE 7320/7420/8610 MKII جایگزین یا مکمل می‌شود.

سایزینگ تابلو ATS بر اساس توان ژنراتور

آمپراژ پیشنهادی برای ضریب توان ۰.۸ تا ۰.۹ و بار متعادل سه‌فاز. بار غیرمتعادل یا با ضریب توان پایین‌تر نیاز به ATS بزرگ‌تر دارد.

انتخاب کنترلر AMF — PowerCommand یا DSE؟

• Cummins PowerCommand 1.1: AMF + ATS تک‌منبع، رابط Modbus RTU استاندارد. مناسب کاربری ساده‌ٔ B-Series (110-220 kVA).
• Cummins PowerCommand 2.2 / 2.3: AMF + قابلیت Mode-S برای پارالل با شبکه (Grid-tie). مناسب L-Series + QSX15.
• Cummins PowerCommand 3.3: AMF + موازی‌سازی پیشرفته + ادغام BMS (با ModLon II برای SNMP/BACnet). مناسب K-Series + QSK60.
• DSE 7320 MKII: AMF اقتصادی استاندارد. مناسب SKU‌های B-Series و L-Series.
• DSE 7420 MKII: AMF با اترنت + ادغام BMS از طریق Modbus TCP/IP. مناسب L-Series و QSX15.
• DSE 8610 MKII: AMF + موازی‌سازی Multi-Genset. مناسب K-Series + QSK60 (جایگزین Cummins DMC).

سیم‌بندی استاندارد AMF + ATS

سیم‌بندی AMF + ATS باید مطابق NFPA 70 (NEC) Article 700/701 و استانداردهای ملی ایران شامل مبحث ۱۳ مقررات ملی ساختمان (تأسیسات برقی) و نشریه ۱۱۰ سازمان برنامه و بودجه (جلد یکم — تأسیسات فشار ضعیف و مولدهای برق) باشد. اصول کلیدی:

• سیگنال‌های کنترل: LV-LV (24V DC) بین کنترلر ژنراتور و تابلو ATS — حداقل ۴ سیگنال (Run/Open/Close/Status)
• کابل‌کشی: مسیر جداگانه از کابل‌های قدرت برای جلوگیری از EMI، در داکت یا کانال جداگانه
• زمین حفاظتی: اتصال PE مشترک بین ژنراتور و ATS با مقاومت کمتر از ۲۵ اهم (یا ۱۰ اهم برای کاربری بیمارستان)
• تست عملکرد: هر هفته خود-تست + هر ۶ ماه تست بار کامل با شبیه‌سازی قطع برق

پیشنهاد محصول

• DSE 7320 MKII — AMF اقتصادی استاندارد
• DSE 7420 MKII — AMF با اترنت
• DSE 8610 MKII — AMF + موازی‌سازی
• کاتالوگ کامل ۳۷ مدل دیزل ژنراتور کامینز

سؤالات متداول

تفاوت AMF و ATS چیست؟

AMF (Auto Mains Failure) منطق تصمیم‌گیری برای راه‌اندازی ژنراتور پس از قطع برق شبکه است که در کنترلر اجرا می‌شود. ATS (Automatic Transfer Switch) کلید قدرت فیزیکی است که بار را بین شبکه و ژنراتور سوئیچ می‌کند. هر دو معمولاً با هم استفاده می‌شوند.

PowerCommand یا DSE — کدام برای AMF بهتر است؟

PowerCommand 1.1 برای کاربری ساده AMF + ATS تک‌منبع کافی است. برای پیکربندی پیچیده‌تر (موازی‌سازی، sync با شبکه، BMS) DSE 7420 MKII (اترنت) یا 8610 MKII (پارالل) انعطاف بیشتری دارد.

حداکثر آمپر تابلو ATS برای کامینز چقدر است؟

تابلوهای ATS صنعتی استاندارد تا ۳۲۰۰ آمپر قابل تأمین‌اند. برای پروژه‌های بالای ۳۲۰۰ آمپر، چند تابلو ATS موازی با هماهنگ‌سازی Cummins Digital Master Control (DMC2000/DMC8000) استفاده می‌شود.
