فشار برگشتی (Back Pressure) سیستم اگزوز یکی از کلیدیترین پارامترهای طراحی نصب دیزل ژنراتور است که اغلب کم اهمیت تلقی میشود. فشار برگشتی بالا توان موتور را کاهش میدهد، مصرف سوخت را افزایش میدهد و در موارد شدید توربو شارژر را خراب میکند. این راهنما محاسبه فشار برگشتی برای دیزل ژنراتور ولوو پنتا را توضیح میدهد.
فهرست مطالب
حد مجاز فشار برگشتی
برای موتورهای D-series ولوو پنتا، حد مجاز فشار برگشتی معمولاً در محدوده ۶ تا ۱۰ کیلوپاسکال (kPa) قرار دارد — اعداد دقیق در دادهنامه هر مدل ذکر شده. عبور از این حد:
- ۱۰–۲۰٪ فراتر از حد: ۲–۴٪ افت توان، افزایش دمای دود
- ۲۰–۵۰٪ فراتر: ۵–۱۰٪ افت توان، فشار اضافی روی توربو
- ۵۰٪+ فراتر: آسیب به توربو، احتمال شکست سیلندر، عمر کوتاه
اجزای فشار برگشتی
فشار برگشتی کل = جمع افت فشار اجزای زیر:
| جزء | افت فشار تقریبی |
|---|---|
| لوله مستقیم (هر متر) | ۰.۲–۰.۵ kPa (بسته به قطر) |
| زانوی ۹۰° | ۰.۸–۱.۵ kPa (معادل ۳ متر لوله) |
| زانوی ۴۵° | ۰.۴–۰.۷ kPa |
| صداگیر صنعتی (Industrial Silencer) | ۱.۵–۳ kPa |
| صداگیر مسکونی (Residential Silencer) | ۳–۵ kPa |
| صداگیر خیلی ساکت (Super-Silent) | ۵–۸ kPa |
| خروجی به آزاد (Exit Loss) | ۰.۵–۱ kPa |
قطر لوله اگزوز
قطر لوله باید حداقل برابر قطر منیفولد دود موتور باشد. توصیه:
- D5 (TAD531/532GE): ۴ اینچ (DN 100)
- D7 (TAD731–734GE): ۵ اینچ (DN 125)
- D13 (TAD1341–1345GE): ۶ اینچ (DN 150)
- D16 (TAD1641/1642GE, TWD): ۸ اینچ (DN 200)
برای لولههای طولانی (> ۱۰ متر) یا با چند زانو، توصیه میشود قطر یک سایز بزرگتر انتخاب شود.
مثال محاسبه
سناریو: TAD1641GE با حد فشار برگشتی ۸ kPa، اتاق ژنراتور با خروجی دود از سقف:
- لوله مستقیم ۸ متر عمودی + ۲ متر افقی = ۱۰ متر × ۰.۳ = ۳ kPa
- ۲ زانوی ۹۰° = ۲ × ۱ = ۲ kPa
- صداگیر مسکونی = ۴ kPa
- خروجی به آزاد = ۰.۵ kPa
- کل: ۹.۵ kPa — بالاتر از حد مجاز ۸ kPa
راه حل: (الف) قطر لوله از ۶ به ۸ اینچ افزایش یابد (افت لوله نصف میشود)، یا (ب) صداگیر صنعتی بهجای مسکونی (افت ۴ به ۲ kPa)، یا (ج) ترکیب هر دو برای حاشیه ایمنی بیشتر.
عایق حرارتی لوله اگزوز
دمای منیفولد دود موتورهای D-series ولوو پنتا میتواند تا ۵۵۰°C برسد. لوله باید با عایق سرامیکی (Calcium Silicate) یا پشم سنگ (Mineral Wool) با ضخامت حداقل ۵ سانتیمتر پوشانده شود — هم برای ایمنی پرسنل، هم برای کاهش گرمای منتقل شده به اتاق.
طراحی برای انبساط حرارتی
لوله فولادی در دمای کاری ۱۲ میلیمتر به ازای هر متر طول منبسط میشود. برای لوله ۱۰ متری، انبساط ۱۲۰ میلیمتر است. اگر طراحی این را در نظر نگیرد، لوله میترکد یا اتصالات نشت میکنند. راه حل: Bellows Joint (لوله انعطافپذیر) هر ۵ متر لوله یا در هر تغییر جهت.
سؤالات متداول
چگونه فشار برگشتی را اندازهگیری کنم؟

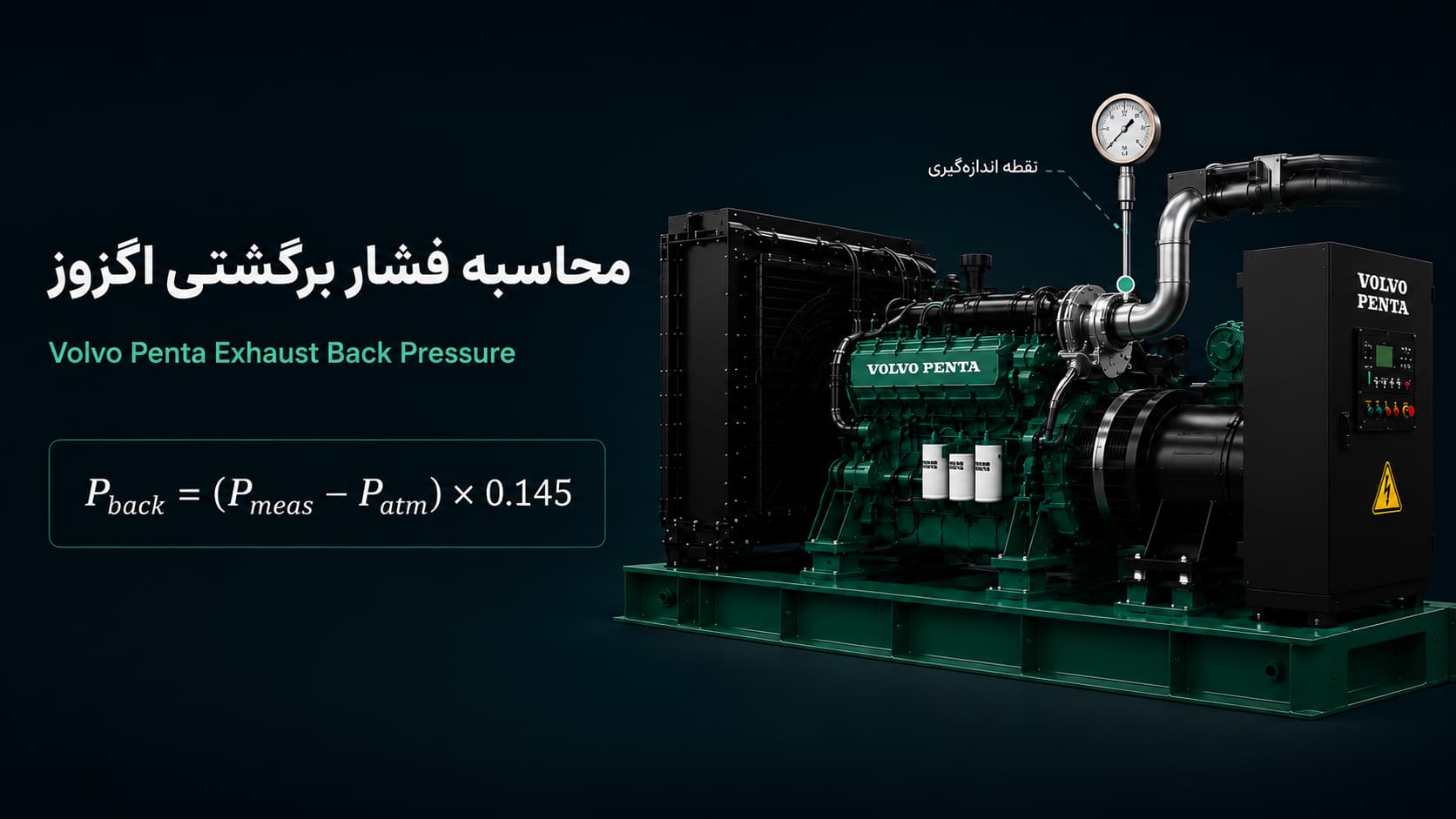

با گیج فشار (مانومتر) متصل به سوراخ اندازهگیری روی لوله اگزوز (معمولاً ۱–۲ متر پس از منیفولد). اندازهگیری در بار ۱۰۰٪ نامی. اگر فشار از حد دادهنامه بالاتر است، طراحی اگزوز باید بازنگری شود.
آیا میتوان از لوله گالوانیزه استفاده کرد؟
خیر — دمای بالای دود (۵۰۰°C+) باعث بخار شدن روی گالوانیزه و آزاد شدن دود سمی روی میشود. حتماً از فولاد سیاه (Black Steel) یا فولاد ضد زنگ (Stainless Steel 304/316) استفاده شود.
برای کل الزامات نصب، پیلار ولوو پنتا را ببینید.
