طراحی سیستم سوخت یکی از پیچیدهترین جنبههای نصب دیزل ژنراتور است که اغلب نادیده گرفته میشود اما برای قابلیت اطمینان و ایمنی حیاتی است. این راهنما اجزای سیستم سوخت (مخزن روزانه، مخزن اصلی، خط بازگشت، فیلتر آب جدا کن)، استانداردهای UL 142 و NFPA 30، و نکات خاص برای کیفیت دیزل ایران را پوشش میدهد.
فهرست مطالب

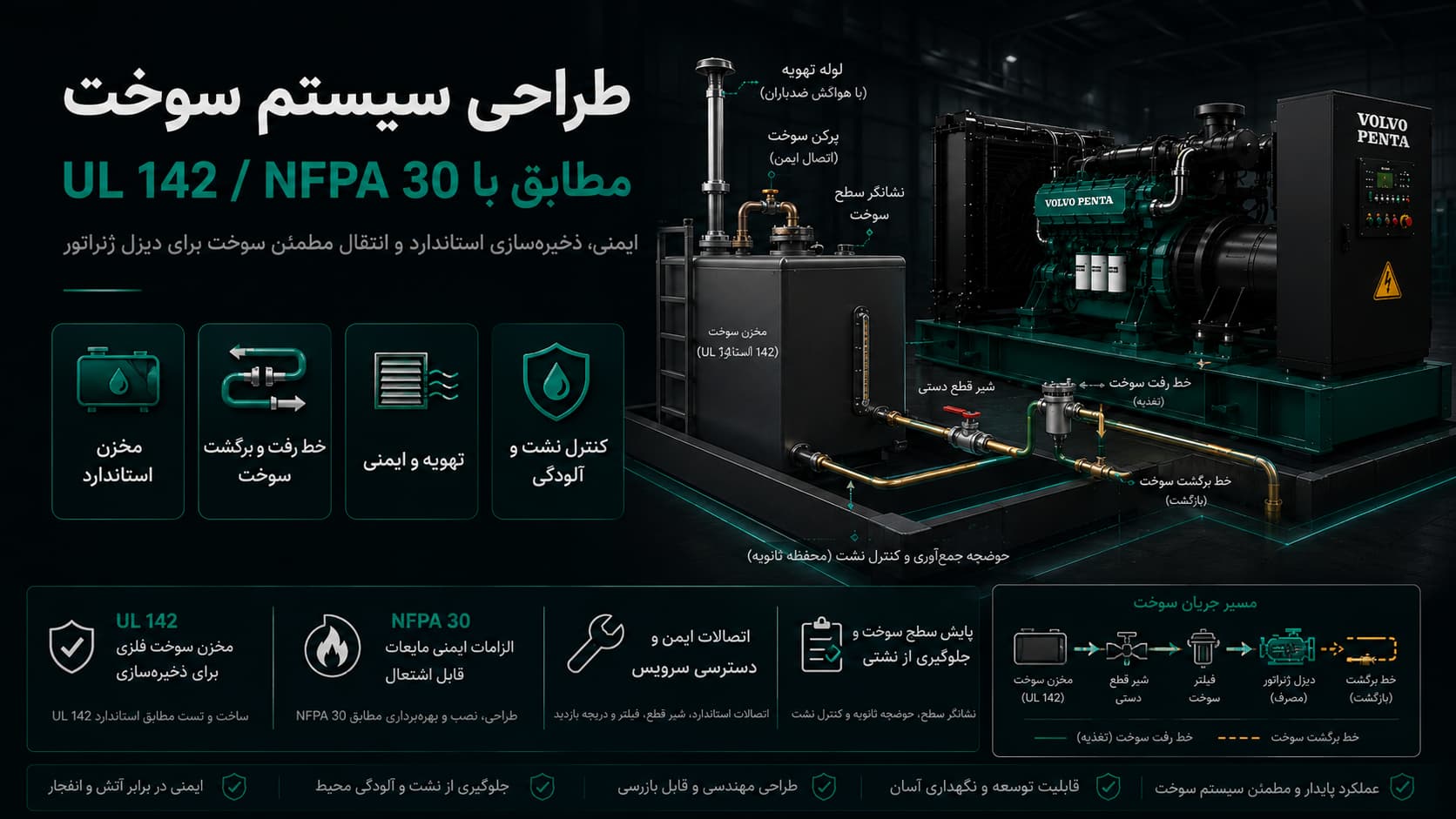

ساختار سیستم سوخت دیزل ژنراتور
یک سیستم سوخت کامل شامل این اجزا است:
- مخزن اصلی (Main/Bulk Tank): ذخیره ۲۴–۷۲ ساعت سوخت برای کاربری اضطراری
- مخزن روزانه (Day Tank): نزدیک موتور، ۸–۲۴ ساعت ذخیره، فشار پایین پمپ سوخت موتور
- پمپ انتقال (Transfer Pump): سوخت را از مخزن اصلی به مخزن روزانه منتقل میکند
- خط تغذیه (Supply Line): از مخزن روزانه به موتور
- خط بازگشت (Return Line): سوخت اضافی از انژکتورها به مخزن روزانه برمیگردد — الزامی
- فیلتر آب جدا کن (Water Separator): قبل از فیلتر سوخت — برای دیزل ایرانی الزامی
- فیلتر سوخت اولیه + ثانویه
سایز مخزن سوخت
| کاربری | ذخیره مورد نیاز | استاندارد مرجع |
|---|---|---|
| بیمارستان (NFPA 110) | حداقل ۹۶ ساعت کار با بار ۱۰۰٪ | NFPA 110 Level 1 |
| دیتاسنتر Tier III | حداقل ۱۲ ساعت (Uptime Institute minimum) — معمولاً ۷۲ ساعت best-practice | Uptime Institute Tier Standard: Topology |
| دیتاسنتر Tier IV | حداقل ۱۲ ساعت (Uptime Institute minimum) — معمولاً ۹۶ ساعت best-practice + compartmentalization سیستم سوخت | Uptime Institute Tier Standard: Topology |
| مرکز خرید / هتل | ۲۴ ساعت کار با بار ۸۰٪ | عرف صنعت |
| کارخانه پشتیبان | ۸ ساعت کار با بار ۸۰٪ | عرف صنعت |
محاسبه ظرفیت مخزن
فرمول: ظرفیت (لیتر) = ساعت ذخیره × مصرف سوخت در بار طراحی (لیتر/ساعت) × ۱.۲ (حاشیه ایمنی)
مثال: TAD1342GE (۳۸۵ کاوا) برای بیمارستان با NFPA 110 (۹۶ ساعت بار ۱۰۰٪):
- مصرف سوخت در ۱۰۰٪ بار: حدود ۸۰ لیتر/ساعت
- ظرفیت: ۹۶ × ۸۰ × ۱.۲ = ۹,۲۱۶ لیتر
- توصیه: مخزن ۱۰,۰۰۰ لیتری استاندارد
استانداردهای ساخت مخزن
- UL 142: استاندارد بینالمللی برای مخزن دیزل بالای زمین (Above-ground). شامل الزامات ضخامت ورق، تستهای نشتی، طراحی ضد آتش.
- NFPA 30 (Flammable and Combustible Liquids Code): الزامات فاصله از ساختمان، تهویه، secondary containment.
- Secondary Containment (محصورسازی ثانویه): الزامی — حوضچهای با ظرفیت ۱۱۰٪ مخزن برای جلوگیری از انتشار در زمین در صورت نشت.
- تهویه (Vent): به فضای آزاد، با خم U-شکل برای جلوگیری از ورود حشرات.
- اتصال زمین: مخزن باید به سیستم زمین وصل باشد — برای دفع الکتریسیته ساکن.
طراحی خط سوخت
- قطر خط تغذیه: ۱/۲ اینچ برای موتورهای زیر ۲۰۰ کاوا، ۳/۴ اینچ برای ۲۰۰–۵۰۰ کاوا، ۱ اینچ برای ۵۰۰+ کاوا
- قطر خط بازگشت: برابر یا بزرگتر از خط تغذیه — هرگز نباید بسته باشد یا کوچکتر باشد
- طول مجاز: هر متر افقی ~۱ متر فشار، هر متر عمودی ~۱۰ متر فشار. حداکثر کلی نباید فشار پمپ سوخت موتور را تمام کند
- جنس: فولاد سیاه یا مس برای دیزل (PVC ممنوع — دیزل آن را تخریب میکند)
کیفیت دیزل ایران — چالشهای خاص
- گوگرد بالا: در برخی مناطق ۵۰۰+ ppm (در حالی که استاندارد ULSD ۱۰–۱۵ ppm است). این TBN روغن را سریعتر مصرف میکند.
- آب و آلودگی: فیلتر آب جدا کن قبل از فیلتر سوخت اصلی الزامی است. مدلهای Racor یا Stanadyne توصیه میشوند.
- میکروب (Bug): در سوخت ذخیره طولانیمدت، باکتری و قارچ رشد میکنند. افزودنی Biocide (مثل Kathon FP) سالی یکبار به مخزن اضافه شود.
- چرخش (Polishing): برای دیتاسنترها با ۱۰,۰۰۰+ لیتر سوخت ذخیره، سیستم Fuel Polishing فیلتر میکند تا سوخت تازه بماند.
سؤالات متداول
چرا خط بازگشت سوخت الزامی است؟
موتورهای D-series با سیستم تزریق Common Rail یا HPDI، سوخت بیشتری از نیاز انژکتور پمپ میکنند — اضافه باید برگردد. اگر خط بازگشت بسته باشد، فشار سوخت بهشدت بالا میرود و انژکتورها یا لاینهای فشار قوی میترکند.
آیا مخزن داخل ساختمان مجاز است؟
طبق NFPA 30، مخزن داخل ساختمان فقط با محصورسازی آتشنشانی (Fire-Rated Containment) و سیستم اطفای حریق مجاز است. در ایران، استاندارد آتشنشانی شهر تهران مخزن بالای ۲,۰۰۰ لیتر را باید بیرون ساختمان قرار دهد.
برای راهنمای کامل نصب، پیلار ولوو پنتا بخش الزامات نصب را ببینید.
