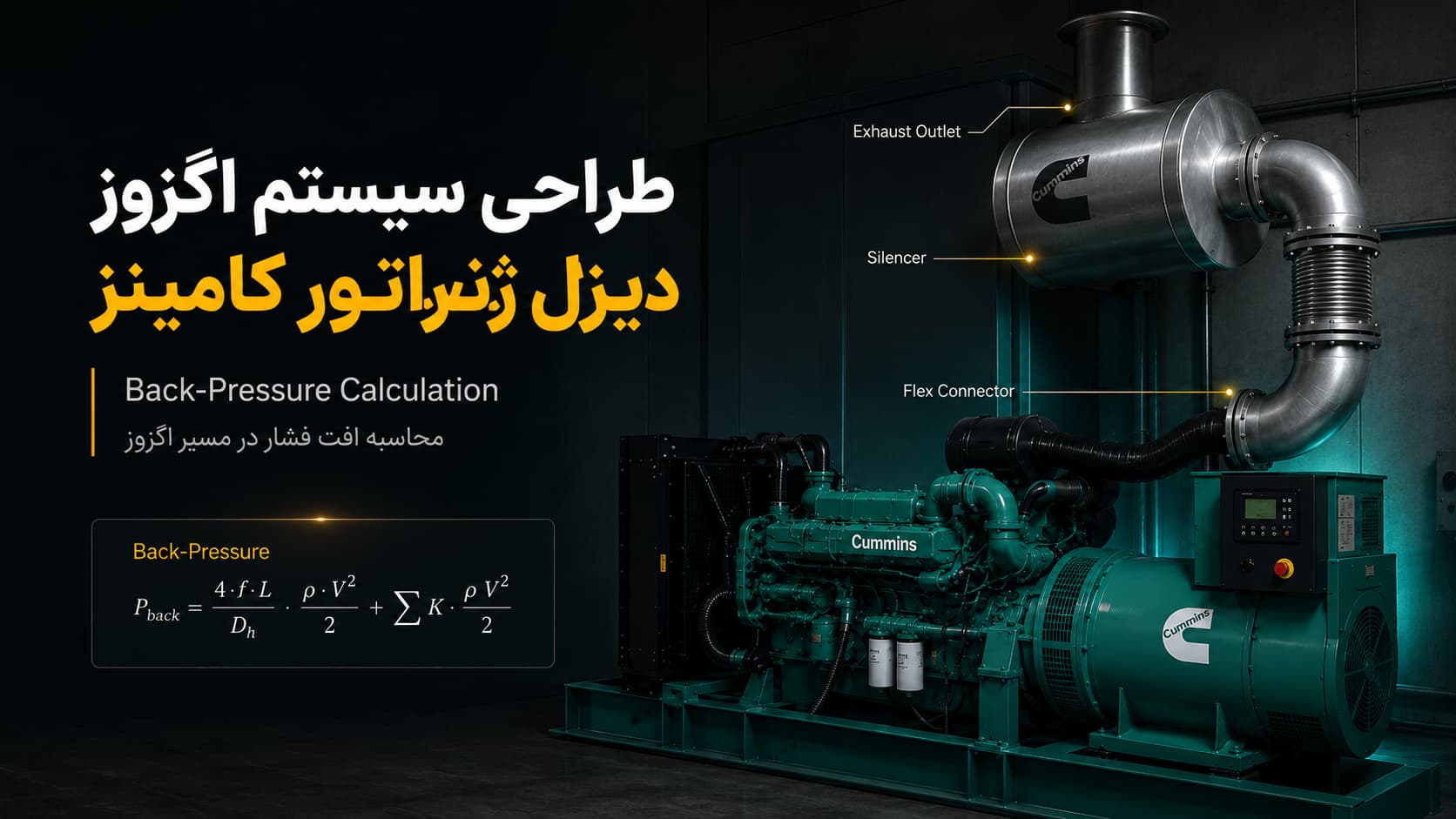

طراحی لولهکشی اگزوز دیزل ژنراتور کامینز: محاسبه Back-Pressure، انتخاب سایلنسر (Industrial، Critical، Residential)، فاصلهٔ ایمنی.
فهرست مطالب
Back-Pressure — مهمترین پارامتر طراحی
Back-Pressure (فشار بازگشتی) فشاری است که در پشت اگزوز ایجاد میشود و موتور باید بر آن غلبه کند. تجاوز از حد مجاز باعث:
- کاهش راندمان توربو شارژر (Bypass valves اضافی)
- افزایش EGT (Exhaust Gas Temperature) — آسیب به Exhaust Valves
- کاهش مصرف سوخت بهینه
- در حالت بحرانی: شکست توربو یا پارگی Manifold
حد Back-Pressure Cummins
حد دقیق در دیتاشیت هر مدل Cummins ذکر شده است (معمولاً ۶.۷-۱۰ kPa = ۶۷۰-۱۰۰۰ mmH2O = ۲۷-۴۰ inH2O). برای KTA50-G8 منحنیهای derate بر اساس baseline ۲ inHg = ۶.۷ kPa Back-Pressure محاسبه شدهاند. برای پروژهٔ خاص خود به دیتاشیت Cummins مراجعه کنید — تجاوز از حد مجاز تضمین گارانتی را باطل میکند.
محاسبه Back-Pressure
Back-Pressure کل = جمع مولفهها:
- افت اصطکاکی لوله: تابع طول، قطر، نرخ جریان
- افت در زانوها: هر زانوی ۹۰° معادل ۲-۳ متر لوله مستقیم
- افت در سایلنسر: مشخصات سازنده (جدول کاتالوگ)
- افت در Spark Arrestor (در صورت نصب): ۰.۵-۱.۵ kPa
- افت در Rain Cap: ۰.۲-۰.۵ kPa
انتخاب سایلنسر
- Industrial (سری): کاهش صدا ۱۵-۲۵ dB. کمترین Back-Pressure. مناسب صنعت دور از سکونت.
- Residential: کاهش صدا ۲۵-۳۵ dB. Back-Pressure متوسط. مناسب ساختمانهای اداری.
- Critical-Grade: کاهش صدا ۳۵-۴۵ dB. بالاترین Back-Pressure. مناسب بیمارستان نزدیک محل سکونت.
- Hospital-Grade: ۴۵-۵۵ dB. سفارشی برای بیمارستان شهری.
قطر لوله اگزوز
قطر بهینه برای حفظ سرعت گاز ۲۵-۴۰ m/s. برای KTA50-G8 با جریان گاز ~۱۲۰-۱۵۰ kg/min، قطر معمول DN200 (8″) است. قطر کوچکتر = Back-Pressure زیاد. قطر بزرگتر = هزینه بدون فایده.
سؤالات متداول
حداکثر Back-Pressure مجاز چیست؟
حد دقیق Back-Pressure برای هر مدل Cummins در دیتاشیت مشخص است (معمولاً 6.7-10 kPa بسته به مدل؛ KTA50-G8 baseline = ۲ inHg = ۶.۷ kPa). تجاوز از این حد باعث کاهش راندمان توربو، افزایش EGT و آسیب به موتور میشود. به دیتاشیت مدل خاص خود مراجعه کنید.
تفاوت سایلنسر Industrial و Residential چیست؟
Industrial کاهش صدا ۱۵-۲۵ dB (پایینترین Back-Pressure)، Residential ۲۵-۳۵ dB، Critical-Grade ۳۵-۴۵ dB، Hospital-Grade ۴۵-۵۵ dB (بالاترین Back-Pressure). هر چه کاهش صدا بیشتر، Back-Pressure بالاتر — باید با محاسبهٔ Back-Pressure کل سیستم تأیید شود که زیر حد Cummins است.
