سامانههای فتوولتائیک هیبریدی پاسخی هستند به دو نیاز همزمان مالکان نیروگاههای خورشیدی کوچک: «فروش برق به شبکه برای کسب درآمد» و «داشتن برق پشتیبان در زمان قطعی». شرکت توانیر برای استانداردسازی نصب و بهرهبرداری این سامانهها سندی با عنوان «ملاحظات فنی بکارگیری سامانههای فتوولتائیک هیبریدی در نیروگاههای انشعابی» منتشر کرده است. در این راهنمای جامع، علاوه بر مرور دقیق تمام الزامات این سند، آنها را با توضیح مهندسی، مثالهای محاسباتی، راهنمای انتخاب تجهیزات، فرایند اخذ تاییدیه و عیبیابی همراه کردهایم تا یک مرجع کامل برای مالکان، پیمانکاران و نصبکنندگان باشد.
فهرست مطالب
۱) سامانهٔ فتوولتائیک هیبریدی چیست و چه تفاوتی با آنگرید و آفگرید دارد؟

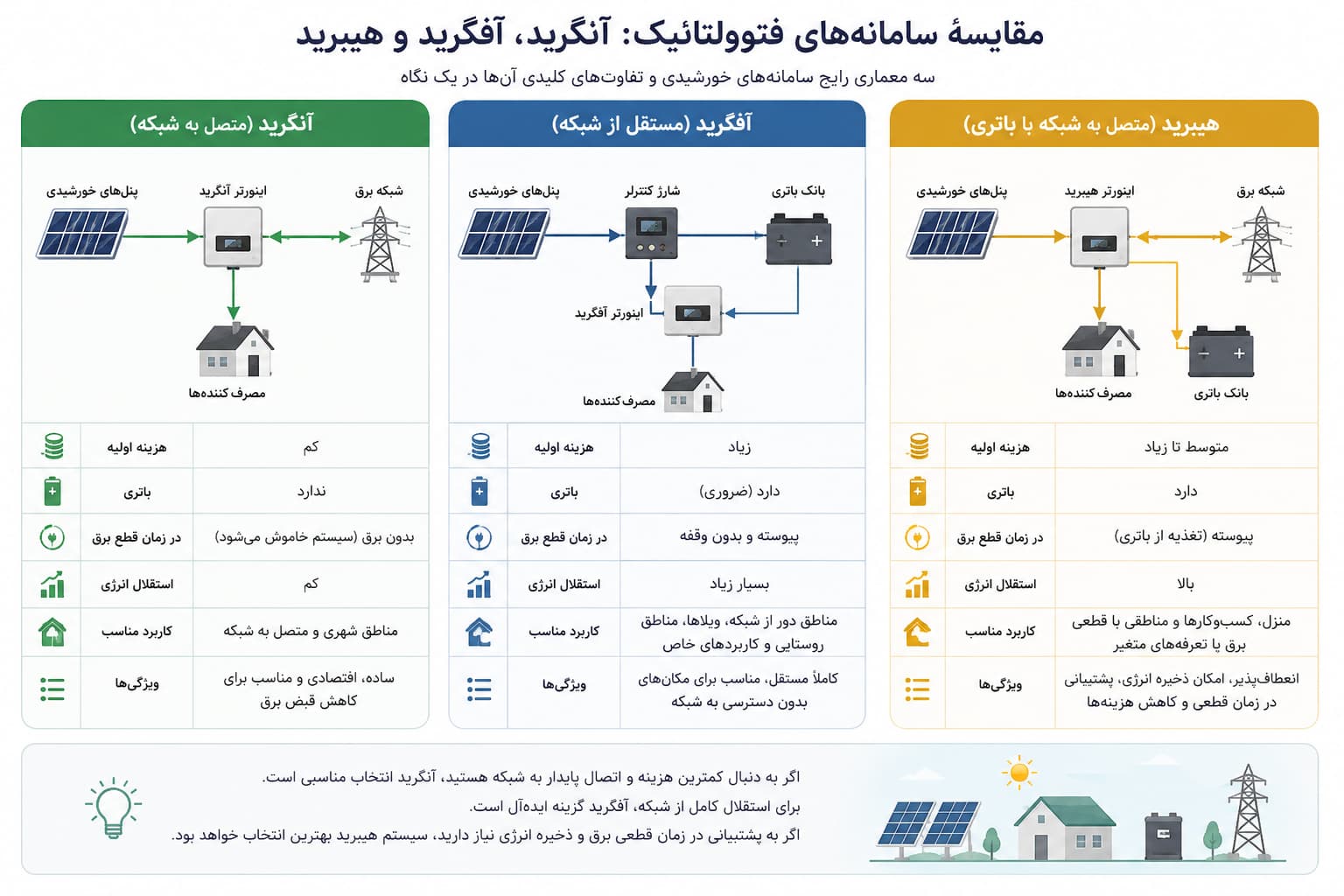

در یک نگاه ساده، سه معماری رایج برای سیستمهای خورشیدی وجود دارد: آنگرید (متصل به شبکه)، آفگرید (مستقل از شبکه) و هیبریدی. سیستم آنگرید فقط برق میفروشد و در قطعی خاموش میشود؛ سیستم آفگرید کاملاً مستقل و بدون فروش به شبکه است؛ و سیستم هیبریدی هر دو جهان را ترکیب میکند. جدول زیر تفاوتها را خلاصه میکند:
| ویژگی | آنگرید | هیبریدی | آفگرید |
|---|---|---|---|
| فروش برق به شبکه | بله | بله | خیر |
| برق پشتیبان در قطعی | خیر | بله (از طریق EPS) | بله |
| نیاز به باتری | خیر | بله | بله |
| اتصال به شبکهٔ سراسری | دائم | دائم | بدون اتصال |
| کاربرد اصلی | درآمدزایی | درآمد + پشتیبان | مناطق بدون شبکه |
برای آشنایی عمیقتر با مفاهیم پایه و انتخاب معماری مناسب، مقالات تفاوت اینورتر و سانورتر، اینورتر چیست و سانورتر چیست را ببینید. اگر هدف شما فروش برق است، راهنمای نرخ خرید تضمینی برق خورشیدی ۱۴۰۵ تصویر کاملی از درآمد میدهد.
۲) اصطلاحات کلیدی
- اینورتر متصل به شبکه (On-grid): تبدیل DC→AC و ردیابی بیشینه توان (MPPT) را انجام میدهد و در قطع شبکه، تزریق توان را متوقف میکند.
- اینورتر هیبریدی: همزمان پنل و باتری را به شبکه/بار متصل میکند؛ علاوه بر قابلیت آنگرید، در نبود شبکه بهصورت آفگرید بارهای اضطراری را تغذیه میکند.
- خروجی EPS (Emergency Power Supply): خروجی ویژهٔ اینورتر هیبریدی که در قطع شبکهٔ بالادست، بارهای اضطراری را مستقل از شبکه تغذیه میکند.
- بارهای اضطراری: بارهایی که باید در قطعی نیز توسط اینورتر هیبریدی تامین شوند.
- کلید انتقال اتوماتیک (ATS): مسیر تغذیهٔ بارهای اضطراری را بهصورت خودکار بین شبکه و اینورتر هیبریدی جابهجا میکند.
- باتری: انرژی تولیدی نیروگاه را ذخیره میکند تا در قطعی قابل استفاده باشد.

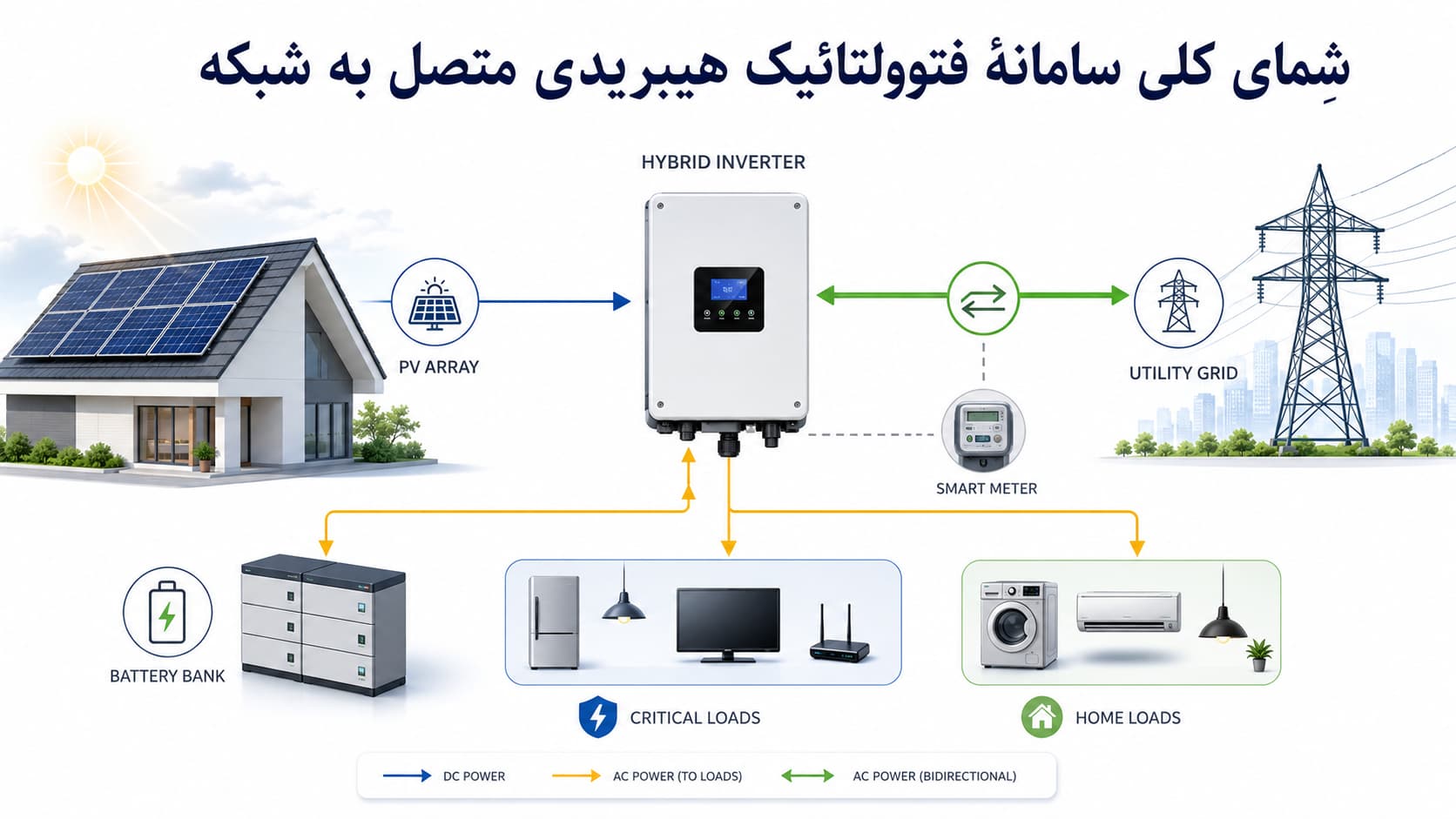

۳) طرح اتصال، کنتورها و تعرفههای ۱.۸.۰ و ۲.۸.۰
در نیروگاه انشعابی دو کنتور نقش دارند: کنتور تولید که انرژی تزریقی به شبکه را ثبت میکند و کنتور مصرف که از یک انشعاب مجزا مصرف مالک را اندازه میگیرد. در سامانهٔ هیبریدی، بارهای اضطراری به خروجی EPS وصل میشوند؛ اما برای جلوگیری از «قاطیشدن» انرژی تولیدی پنل با مصرف بارهای اضطراری، سند توانیر استفاده از یک کلید ATS در خروجی اینورتر را پیشنهاد میکند.
منطق کار:
- شبکه وصل است: بارهای اضطراری از سمت کنتور مصرف تغذیه میشوند (اگر مستقیماً به EPS وصل شوند، کنتور تولید تفاضل تولید و مصرف را نشان میدهد که مطلوب نیست).
- شبکه قطع است: کلید ATS تغییر وضعیت میدهد و اینورتر هیبریدی (با باتری و پنل) بار را تغذیه میکند.
سه طرح در سند تصویر شده است: (۱) نیروگاه انشعابی پایه؛ (۲) تغذیهٔ کل بارها در قطعی؛ (۳) تغذیهٔ فقط بارهای ضروری در قطعی، در صورتی که توان اینورتر/باتری برای کل بار کافی نباشد و مدار سیمکشی اجازه دهد.
تعرفههای کنتور: سند تاکید میکند کنتور باید قابلیت ثبت تعرفهٔ 1.8.0 و 2.8.0 را داشته باشد. بهبیان ساده، رجیستر 1.8.0 معمولاً انرژی فعال دریافتی (واردشده) و رجیستر 2.8.0 انرژی فعال تحویلی (صادرشده/تزریق به شبکه) را ثبت میکند؛ تفکیک این دو برای تسویهحساب خرید و فروش برق ضروری است.
۴) ملاحظات فنی کامل سامانهٔ هیبریدی
۴-۱) اینورتر هیبریدی
- در سامانههای با ظرفیت بیش از ۵ کیلووات باید از اینورتر سهفاز استفاده شود (جز موارد خاص با نظر شرکت توزیع).
- حداکثر توان قابل نصب، مطابق دستورالعملهای ساتبا و توانیر برای سامانههای متصل به شبکه تعیین میشود.
- در حالت متصل به شبکه، اینورتر نه اجازهٔ شارژ باتری از شبکه دارد و نه اجازهٔ تزریق توان باتری به شبکه؛ مودها و پیکربندی باید با این محدودیت تنظیم شوند.
- اینورتر سهفاز هیبریدی باید در بارهای سهفاز نامتعادل درست کار کند و قابلیت تغذیهٔ بار تکفاز را داشته باشد.
- تزریق توان راکتیو و ضریب توان در حالت متصل به شبکه، مطابق دستورالعمل «اتصال منابع تولید پراکنده به شبکهٔ برق ایران» توانیر باشد.
- THD ولتاژ خروجی EPS در حالت جدا از شبکه باید کمتر از ۸٪ بماند.
- وجود کلید قطع زیر بار در سمت DC الزامی است؛ اگر اینورتر این کلید را ندارد، باید در تابلوی DC نصب شود.
- اگر سازنده استفاده از RCD را الزامی کرده باشد، باید RCD نوع B در سمت AC نصب شود.
- موازیسازی دو یا چند اینورتر هیبریدی مطابق دستورالعمل سازنده مجاز است.
نمونهٔ یک اینورتر هیبریدی سهفاز با ذخیرهساز را در راهنمای نصب اینورتر گرووات WIT 50-100K ببینید؛ و برای جزئیات راهاندازی، راهنمای نصب سانورتر گرووات.
۴-۲) خروجی EPS و بارهای اضطراری
- خروجی EPS تحت هیچ شرایطی نباید مستقیماً به شبکه متصل شود.
- توان بارهای اضطراری نباید از ظرفیت EPS بیشتر باشد؛ برای بارهای موتوری باید جریان راهاندازی (استارت) قابل تامین باشد.
- خروجی EPS باید مجهز به کلید قابل قطع زیر بار و حفاظت اضافهجریان مناسب باشد.
۴-۳) کلید انتقال اتوماتیک (ATS)
- در قطعی، بار از منبع اول (انشعاب شبکه) قطع و به منبع دوم (خروجی EPS) متصل شود و با وصل مجدد شبکه، برعکس.
- ATS در سیستم تکفاز باید فاز و نول و در سهفاز باید هر چهار سیم (سه فاز و نول) را جابهجا کند.
- در تابلوی ATS باید اینترلاک مناسب پیادهسازی شود.
برای نمونهٔ تابلوهای استاندارد، تابلو برق چنج آور خودکار (ATS) را ببینید.
۴-۴) باتری و حفاظت آن
- نوع باتری (سرباسیدی یا لیتیومی) باید با مشخصات اینورتر سازگار باشد؛ برخی اینورترها هر دو را پشتیبانی میکنند.
- ولتاژ مجموعه و حداکثر جریان شارژ/دشارژ باید در محدودهٔ مجاز سازندهٔ اینورتر باشد.
- بین باتری و اینورتر، کلید DC قابل قطع زیر بار متناسب با ظرفیت باتری لازم است که باید هر دو قطب مثبت و منفی را قطع کند؛ حفاظت اضافهجریان مسیر باتری نیز الزامی است.
- تجهیز حفاظت اضافهجریان باتری باید ولتاژ نامی ≥۱۲۵٪ ولتاژ نامی باتری، قدرت قطع بیشتر از جریان اتصالکوتاه مجموعه، و نصب تا حد امکان نزدیک به باتری داشته باشد.
- ایمنی، نگهداری و نصب باتری مطابق الزامات سازنده و دستورالعملهای ساتبا.
برای انتخاب باتری مناسب: بهترین باتری برای پنل خورشیدی و مقایسهٔ لیتیومی، اسیدی و ژل.

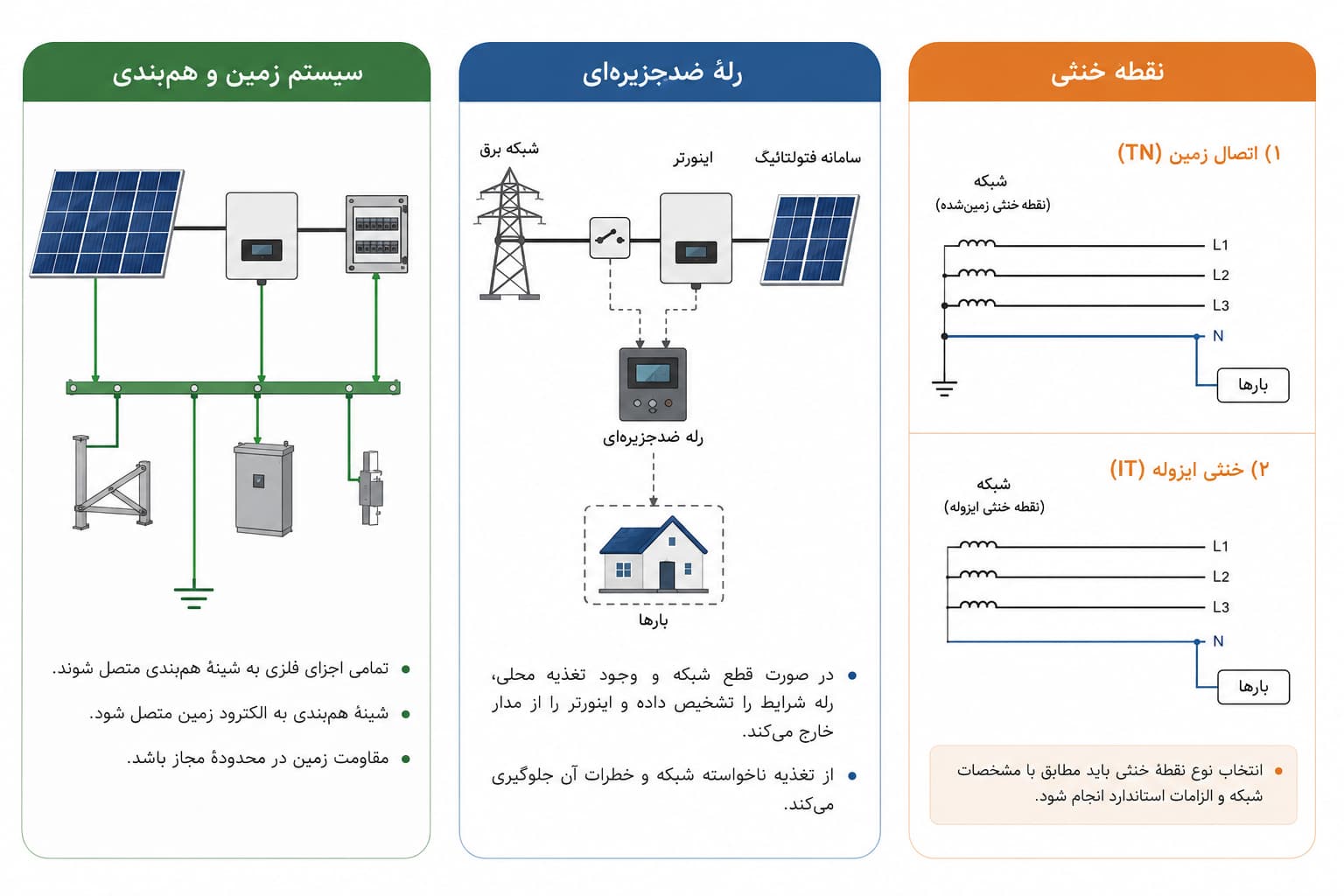

۴-۵) حفاظت، زمین و همبندی
- نصب SPD (برقگیر) در تابلوهای AC و DC مطابق دستورالعملهای ساتبا.
- اجرای سیستم زمین و همبندی مطابق دستورالعمل سازندهٔ اینورتر و استانداردهای ملی/بینالمللی و دستورالعملهای نظام مهندسی، ساتبا و توانیر.
- نول شبکه و سیستم زمین فقط در یک نقطه و در تابلوی کنتور تولید و مصرف به هم متصل شوند.
- وجود رلهٔ اتصال نول به ارت در اینورتر هیبریدی الزامی است؛ در قطعی نول و ارت را وصل و پس از بازگشت شبکه قطع میکند.
۴-۶) کنتور، مودها و تاییدیهٔ شرکت توزیع
- کنتور باید قابلیت ثبت تعرفهٔ 1.8.0 و 2.8.0 داشته باشد.
- مودهای کاری نرمافزاری و توابع حفاظتی باید مطابق سند و با تایید ناظر شرکت توزیع تنظیم شوند.
- پیکربندی و کل تنظیمات باید به تایید شرکت توزیع برسد؛ تنها پس از تایید اجازهٔ اتصال صادر میشود و هر تغییری در دورهٔ بهرهبرداری باید زیر نظر شرکت توزیع باشد.
۵) راهنمای انتخاب تجهیزات
انتخاب درست تجهیزات، تفاوت یک سامانهٔ پایدار با یک پروژهٔ پردردسر است. معیارهای کلیدی:
- اینورتر هیبریدی: توان نامی متناسب با توان نیروگاه (و سهفاز برای بالای ۵ کیلووات)؛ ظرفیت خروجی EPS بزرگتر از بیشینهٔ بار اضطراری؛ سازگاری با نوع و ولتاژ باتری؛ تعداد ورودی MPPT متناسب با آرایش پنلها؛ قابلیت بار سهفاز نامتعادل.
- باتری: هماهنگی ولتاژ با اینورتر؛ نرخ شارژ/دشارژ مجاز (C-rate) در محدودهٔ اینورتر؛ عمق تخلیه و عمر چرخه (لیتیوم LiFePO4 معمولاً برتر از سرباسیدی برای سیکل روزانه).
- کلید ATS: تعداد قطب متناسب (تکفاز: فاز+نول؛ سهفاز: ۴ سیم)؛ جریان نامی متناسب با بار اضطراری؛ وجود اینترلاک.
- حفاظتها: کلید DC دوقطب و فیوز/کلید اضافهجریان باتری؛ SPD در دو سمت؛ در صورت لزوم RCD نوع B.
- پنل: برای انتخاب تکنولوژی مناسب، راهنمای جامع انواع پنلهای خورشیدی و برای سیستم خانگی پنل خورشیدی برای خانه.
محصولات مرتبط: اینورتر، سانورتر و باتری لیتیومی.
۶) مثالهای محاسباتی (سایزینگ)
توجه: محاسبات زیر صرفاً برای آموزش و با فرضهای روشن ارائه شدهاند؛ مقادیر نهایی باید بر اساس دیتاشیت تجهیزات و تایید شرکت توزیع تعیین شود.
مثال ۱: تعیین خروجی EPS برای بارهای اضطراری
بار پیوسته ≈ ۰٫۳ + ۰٫۲ + ۰٫۵ = ۱ کیلووات. اما به دلیل جریان استارت کمپرسور یخچال، باید سرشاخهٔ توان در نظر گرفت.
نتیجه: یک خروجی EPS با توان حداقل ۲ تا ۳ کیلووات انتخاب میشود تا هم بار پیوسته و هم سرج استارت موتوری تامین شود. (طبق سند، توان بار اضطراری نباید از ظرفیت EPS بیشتر باشد.)
برای محاسبهٔ دقیق بار یخچال، مقالهٔ برق خورشیدی برای یخچالها (محاسبات عملی) کمککننده است.
مثال ۲: تخمین ظرفیت باتری برای پشتیبانگیری
فرض: بار ضروری ۲ کیلووات برای ۴ ساعت، باتری لیتیومی با عمق تخلیهٔ ۹۰٪ و بازده اینورتر ۹۲٪.
محاسبه: (۲ × ۴) ÷ (۰٫۹ × ۰٫۹۲) ≈ ۸ ÷ ۰٫۸۳ ≈ ۹٫۷ کیلوواتساعت → انتخاب باتری ≈ ۱۰ کیلوواتساعت.
مثال ۳: حفاظت و کلید DC باتری (قاعدهٔ ۱۲۵٪)
ولتاژ نامی تجهیز حفاظت: حداقل ۱۲۵٪ × ۵۱٫۲ = ۶۴ ولت (یعنی کلید/فیوز با ولتاژ نامی ≥۶۴V).
جریان دشارژ نمونه: اگر بیشینهٔ دشارژ ۰٫۵C باشد، ≈ ۰٫۵ × ۱۹۵ ≈ ۹۸ آمپر؛ کلید DC دوقطب و حفاظت اضافهجریان باید این جریان (و جریان اتصالکوتاه) را پوشش دهد و نزدیک باتری نصب شود.
برای تخمین تولید سالانهٔ پنلها در سایزینگ سامانه، ضریب PSH در نیروگاه خورشیدی را ببینید؛ و برای طراحی کلی از طراح آنگرید یا طراح آفگرید کمک بگیرید.

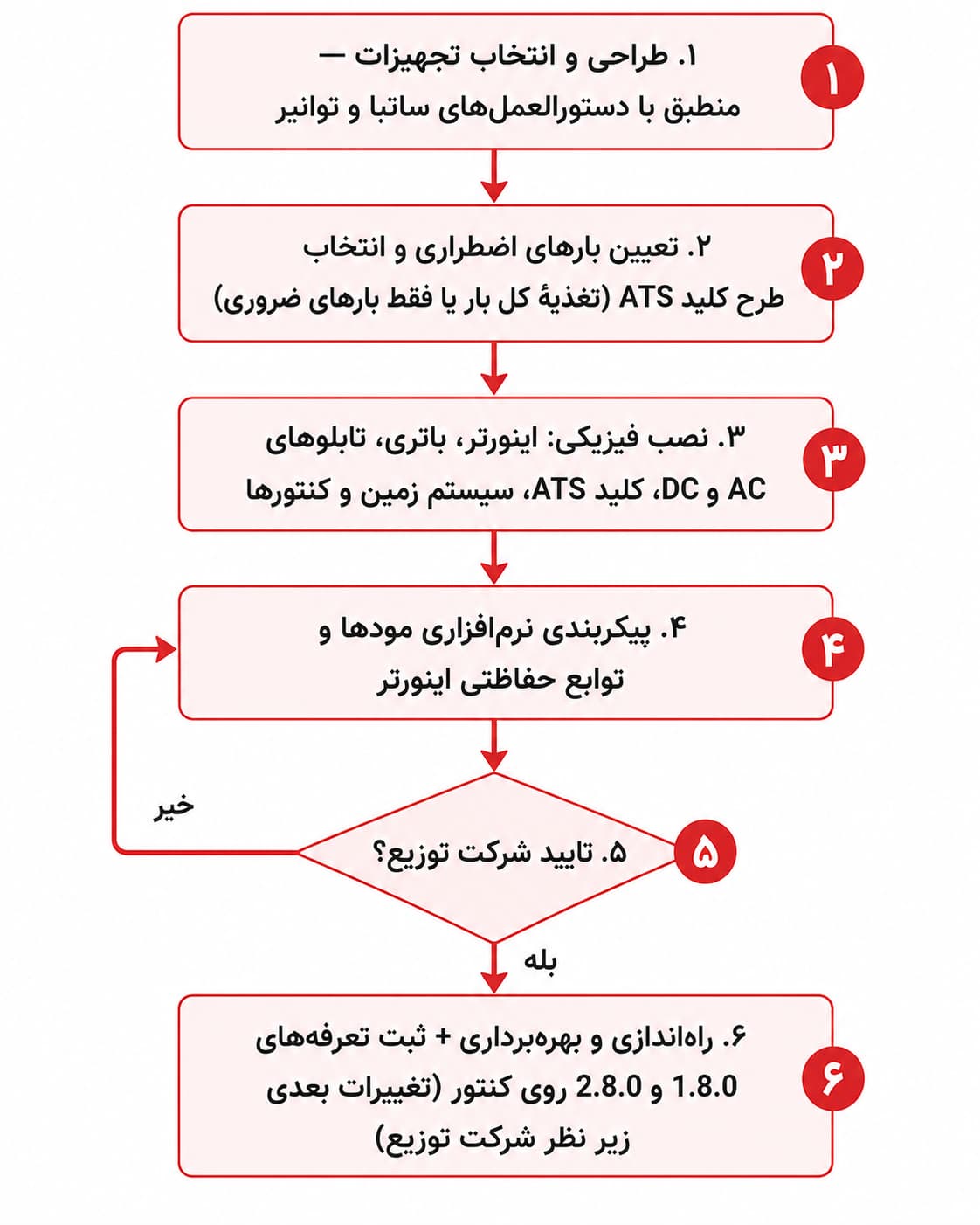

۷) فرایند اجرا تا اخذ تاییدیه و راهاندازی
- طراحی و انتخاب تجهیزات منطبق با الزامات سند و دستورالعملهای ساتبا/توانیر.
- تعیین بارهای اضطراری و طرح ATS (تغذیهٔ کل بار یا فقط بارهای ضروری).
- نصب فیزیکی اینورتر، باتری، تابلوهای AC/DC، ATS، سیستم زمین و کنتورها.
- پیکربندی نرمافزاری مودها و توابع حفاظتی اینورتر.
- تایید شرکت توزیع: ارائهٔ تنظیمات برای تایید؛ تنها پس از تایید، اجازهٔ اتصال به شبکه صادر میشود.
- راهاندازی و بهرهبرداری با ثبت تعرفههای 1.8.0 و 2.8.0 روی کنتور؛ هر تغییر بعدی زیر نظر شرکت توزیع.
۸) ایمنی و چرایی الزامات
بسیاری از الزامات سند، ریشهٔ ایمنی دارند؛ درک «چرایی» آنها از اجرای درست اطمینان میدهد:
- چرا خروجی EPS هرگز نباید به شبکه وصل شود؟ در قطعی، اگر اینورتر برق را به شبکه بفرستد، جان تکنسینهای شبکه که فکر میکنند خط بیبرق است به خطر میافتد (پدیدهٔ جزیرهای ناخواسته). به همین دلیل اینورتر آنگرید در قطعی خاموش و خروجی EPS جدا میماند.
- چرا رلهٔ نول‑ارت لازم است؟ در حالت آفگرید، برای عملکرد درست حفاظتهای جریان نشتی و ایمنی بدنه، باید یک مرجع نول‑ارت محلی ایجاد شود؛ این رله در قطعی این اتصال را برقرار و در بازگشت شبکه قطع میکند.
- چرا نول‑ارت فقط یکنقطهای؟ اتصال چندنقطهای نول و ارت باعث جریانهای گردشی و عملکرد نادرست حفاظت میشود.
- چرا کلید DC دوقطب نزدیک باتری؟ انرژی باتری بسیار بالاست؛ امکان قطع سریع هر دو قطب در نزدیکی منبع برای ایمنی سرویس و اطفای خطا حیاتی است.
۹) اشتباهات رایج و عیبیابی
- اتصال مستقیم بار به EPS بدون ATS: باعث ثبت نادرست انرژی در کنتور تولید میشود؛ راهحل، افزودن ATS طبق طرح سند است.
- کمسایز کردن EPS نسبت به سرج استارت موتوری: یخچال/پمپ هنگام استارت اینورتر را تریپ میدهد؛ راهحل، در نظر گرفتن سرشاخهٔ توان یا استفاده از soft-start.
- ناسازگاری ولتاژ/نوع باتری با اینورتر: منجر به خطای شارژ یا آسیب میشود؛ همیشه دیتاشیت اینورتر را مبنا قرار دهید.
- حذف کلید/حفاظت DC باتری: خطر جدی؛ این تجهیز اجباری است.
- تنظیم مودها بدون تایید شرکت توزیع: میتواند به عدم صدور مجوز اتصال منجر شود.
- چندنقطهایکردن نول‑ارت: عملکرد نادرست حفاظت؛ نقطهٔ اتصال را تنها در تابلوی کنتور قرار دهید.
۱۰) استانداردها و دستورالعملهای مرجع
سند توانیر به این مراجع ارجاع میدهد: دستورالعمل «اتصال منابع تولید پراکنده به شبکهٔ برق ایران» (توانیر)، دستورالعملهای ساتبا، دستورالعملهای سازمان نظام مهندسی، و دستورالعمل سازندهٔ اینورتر. بهعنوان دانش عمومی مهندسی (و نه لزوماً ارجاع مستقیم سند)، استانداردهای بینالمللی مرتبط شامل IEC 62109 (ایمنی اینورترهای فتوولتائیک)، IEC 62116/IEEE 1547 (ضدجزیرهای و اتصال منابع پراکنده)، IEC 61643 (برقگیر/SPD) و IEC 60364 (تأسیسات فشار ضعیف و زمین) هستند.

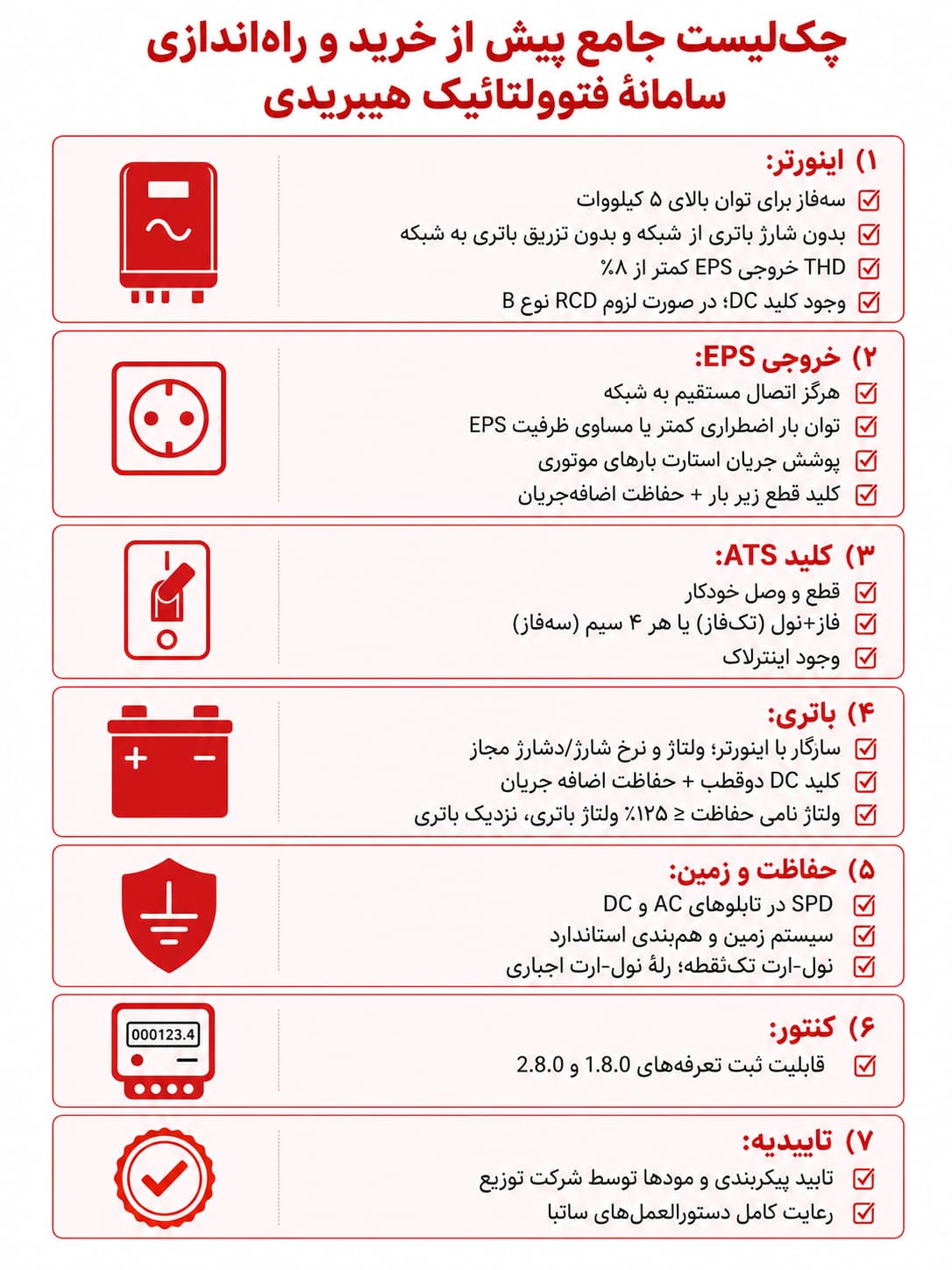

۱۱) چکلیست جامع پیش از خرید و راهاندازی
| بخش | الزام کلیدی |
|---|---|
| اینورتر | سهفاز برای بالای ۵kW؛ بدون شارژ باتری از شبکه/تزریق باتری به شبکه؛ THD خروجی EPS <۸٪؛ کلید DC؛ در صورت لزوم RCD نوع B |
| EPS | هرگز مستقیم به شبکه؛ توان بار ≤ ظرفیت EPS؛ پوشش جریان استارت موتوری؛ کلید قطع + اضافهجریان |
| ATS | قطع/وصل خودکار؛ فاز+نول (تکفاز) یا ۴ سیم (سهفاز)؛ اینترلاک |
| باتری | سازگار با اینورتر؛ ولتاژ و C-rate مجاز؛ کلید DC دوقطب + اضافهجریان ≥۱۲۵٪ ولتاژ نامی، نزدیک باتری |
| حفاظت/زمین | SPD در AC و DC؛ زمین و همبندی استاندارد؛ نول‑ارت تکنقطه؛ رلهٔ نول‑ارت اجباری |
| کنتور | ثبت تعرفهٔ 1.8.0 و 2.8.0 |
| تاییدیه | پیکربندی و مودها با تایید شرکت توزیع؛ رعایت کامل دستورالعملهای ساتبا |
۱۲) ارتباط با فروش برق و درآمد
چون هدف اصلی این سامانهها فروش برق به شبکه است، بازدهی اقتصادی مستقیماً به نرخ خرید تضمینی وابسته است. برای محاسبهٔ درآمد و آشنایی با نرخهای رسمی، راهنمای نرخ خرید تضمینی برق خورشیدی ۱۴۰۵ را ببینید. ترکیب «هیبرید + فروش تضمینی» هم درآمد پایدار میسازد و هم پشتیبان قطعی است.
۱۳) واژهنامهٔ کوتاه
- MPPT: ردیاب بیشینه توان پنل.
- EPS: خروجی برق اضطراری اینورتر هیبریدی.
- ATS: کلید انتقال خودکار بین شبکه و اینورتر.
- THD: اعوجاج هارمونیک کل ولتاژ (شاخص کیفیت توان).
- RCD نوع B: حفاظت جریان نشتی حساس به مولفهٔ DC.
- SPD: برقگیر/حفاظت در برابر صاعقه و اضافهولتاژ گذرا.
- DoD: عمق تخلیهٔ باتری.
- C-rate: نرخ شارژ/دشارژ نسبت به ظرفیت باتری.
سوالات متداول
تفاوت اینورتر هیبریدی و آنگرید چیست؟
اینورتر آنگرید فقط برق میفروشد و در قطعی خاموش میشود؛ هیبریدی علاوه بر فروش، در قطعی با کمک باتری بارهای اضطراری را از طریق EPS تغذیه میکند.
آیا میتوان از باتری به شبکه برق فروخت؟
خیر. اینورتر هیبریدی در حالت متصل به شبکه نه باتری را از شبکه شارژ میکند و نه از باتری به شبکه تزریق دارد.
از چه توانی باید سهفاز رفت؟
بالای ۵ کیلووات باید اینورتر سهفاز استفاده شود، مگر موارد خاص با نظر شرکت توزیع.
کلید ATS چیست و چرا لازم است؟
تغذیهٔ بارهای اضطراری را خودکار بین شبکه و خروجی اینورتر جابهجا میکند و از اتصال خطرناک EPS به شبکه جلوگیری میکند.
چه نوع باتری مجاز است؟
سرباسیدی یا لیتیومی، مشروط به سازگاری با اینورتر؛ ولتاژ و حداکثر جریان شارژ/دشارژ باید در محدودهٔ مجاز سازنده باشد.
چطور ظرفیت باتری را تخمین بزنم؟
ظرفیت (kWh) = (توان بار × ساعت پشتیبان) ÷ (عمق تخلیه × بازده اینورتر). مثلاً ۲kW برای ۴ ساعت با لیتیوم ≈ ۱۰ کیلوواتساعت.
قاعدهٔ ۱۲۵٪ در حفاظت باتری یعنی چه؟
ولتاژ نامی تجهیز حفاظت اضافهجریان باتری باید حداقل ۱۲۵٪ ولتاژ نامی مجموعه باتری باشد و نزدیک باتری نصب شود.
حداکثر THD مجاز خروجی EPS چقدر است؟
کمتر از ۸٪ در حالت جدا از شبکه.
آیا نصب نیاز به تایید شرکت توزیع دارد؟
بله. پیکربندی و تنظیمات باید تایید شود و هر تغییری در بهرهبرداری زیر نظر شرکت توزیع باشد.
کنتور چه تعرفههایی باید ثبت کند؟
تعرفهٔ 1.8.0 (انرژی دریافتی) و 2.8.0 (انرژی تحویلی/صادراتی).
