روش راه اندازی دیزل ژنراتور

روش راه اندازی دیزل ژنراتور: راهنمای جامع

دیزل ژنراتورها به‌عنوان یکی از مهم‌ترین تجهیزات تأمین برق در شرایط اضطراری و مکان‌هایی که دسترسی به شبکه برق وجود ندارد، شناخته می‌شوند. از این دستگاه‌ها در صنایع، ساختمان‌های تجاری، بیمارستان‌ها، و حتی در پروژه‌های خانگی استفاده می‌شود. نصب و نگهداری صحیح این دستگاه‌ها برای بهره‌برداری بهینه و افزایش عمر مفید آن‌ها امری حیاتی است. این مقاله به‌طور جامع به بررسی روش‌های نصب، راه‌اندازی، و نگهداری دیزل ژنراتور می‌پردازد.

بخش ۱: نصب دیزل ژنراتور

۱.۱. انتخاب محل نصب

• تهویه مناسب:
  محل نصب باید از تهویه کافی برخوردار باشد تا گازهای مضر خروجی و گرمای تولید شده به خارج از محیط هدایت شوند. استفاده از سیستم‌های تهویه مکانیکی برای مکان‌های بسته مانند اتاق ژنراتور توصیه می‌شود.
• فاصله‌های مناسب:
  برای دسترسی آسان به ژنراتور و انجام تعمیرات یا نگهداری، حداقل فاصله‌ای در حدود ۱ تا ۱.۵ متر در اطراف دستگاه و ۱.۵ تا ۲ متر در قسمت بالایی توصیه می‌شود.
• دسترسی آسان:
  محل نصب باید به‌گونه‌ای انتخاب شود که امکان جابه‌جایی قطعات و تعمیرات آسان باشد.
• محافظت در برابر عوامل جوی:
  برای جلوگیری از خرابی ناشی از عوامل جوی مانند باران، تابش مستقیم خورشید، و باد، محل نصب باید پوشیده و مقاوم باشد.

۱.۲. آماده‌سازی فونداسیون

• استحکام و پایداری:
  فونداسیون باید از مواد مقاوم مانند بتن ساخته شود و توانایی تحمل وزن ژنراتور و لرزش‌های ناشی از عملکرد آن را داشته باشد.
• سطح صاف و تراز:
  سطح فونداسیون باید کاملاً صاف و تراز باشد تا از لرزش و جابه‌جایی دستگاه جلوگیری شود.
• ارتفاع مناسب:
  ارتفاع فونداسیون باید به‌گونه‌ای باشد که از ورود آب و رطوبت به دستگاه جلوگیری شود، معمولاً بین ۱۰ تا ۲۰ سانتی‌متر توصیه می‌شود.

۱.۳. کاهش لرزش

• استفاده از لرزه‌گیرها:
  نصب لرزه‌گیرهای مناسب بین ژنراتور و فونداسیون به کاهش انتقال لرزش به ساختارهای مجاور کمک می‌کند.
• اتصالات انعطاف‌پذیر:
  استفاده از اتصالات انعطاف‌پذیر در سیستم اگزوز و لوله‌های سوخت‌رسانی برای کاهش انتقال لرزش به ساختمان‌ها و اجسام مجاور ضروری است.

۱.۴. تهویه و خنک‌سازی

• ورود و خروج هوا:
  تهویه مناسب به کاهش گرمای تولید شده در حین عملکرد ژنراتور کمک می‌کند. برای این منظور، استفاده از ورودی و خروجی‌های هوای کافی توصیه می‌شود.
• دمای محیط:
  دمای هوای ورودی به ژنراتور نباید از ۴۰ درجه سانتی‌گراد تجاوز کند. در غیر این صورت، قدرت خروجی موتور کاهش می‌یابد و کارایی دستگاه تحت تأثیر قرار می‌گیرد.

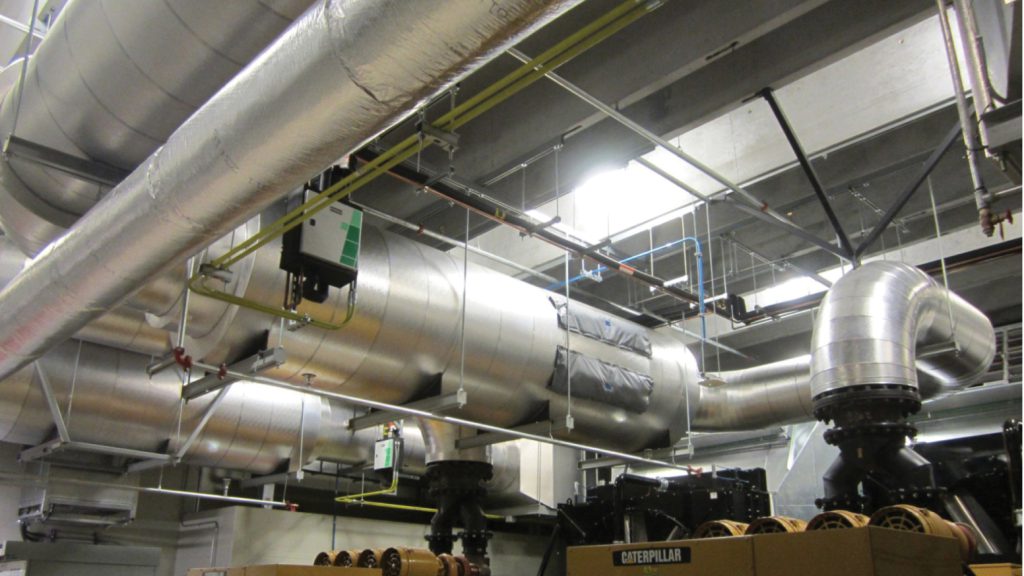

۱.۵. سیستم اگزوز

• طراحی مناسب:
  سیستم اگزوز باید به‌گونه‌ای طراحی شود که فشار برگشتی گازهای خروجی در محدوده مجاز باقی بماند.
• نصب صداخفه‌کن:
  استفاده از صداخفه‌کن‌های صنعتی برای کاهش نویز خروجی و بهبود شرایط محیطی ضروری است.
• اتصالات انعطاف‌پذیر:
  اتصالات انعطاف‌پذیر در سیستم اگزوز به جبران انبساط حرارتی و کاهش لرزش کمک می‌کند.

۱.۶. کاهش نویز

• عایق‌بندی صوتی:
  استفاده از مواد عایق صوتی در دیوارها و سقف اتاق ژنراتور به کاهش انتقال صدا به محیط بیرون کمک می‌کند.
• نصب صداخفه‌کن:
  استفاده از صداخفه‌کن‌های مناسب در سیستم اگزوز ضروری است تا سطح نویز تولیدی به حداقل برسد.

بخش ۲: سیستم‌های حیاتی ژنراتور

۲.۱. سیستم خنک‌کننده

• مایع خنک‌کننده:
  استفاده از مایع خنک‌کننده باکیفیت و مطابق با توصیه‌های سازنده ضروری است.
• تعویض دوره‌ای:
  مایع خنک‌کننده باید به‌صورت دوره‌ای تعویض شود تا از کاهش کارایی سیستم خنک‌کننده جلوگیری شود.
• بررسی رادیاتور:
  تمیزی و عدم وجود نشتی در رادیاتور باید به‌صورت منظم بررسی شود.

۲.۲. سیستم روغن‌کاری

• انتخاب روغن مناسب:
  استفاده از روغن‌هایی که توسط سازنده توصیه شده‌اند برای حفظ عملکرد بهینه موتور ضروری است.
• تعویض روغن:
  تعویض روغن باید بر اساس ساعات کارکرد موتور و توصیه‌های سازنده انجام شود.
• بررسی سطح روغن:
  سطح روغن باید به‌صورت منظم بررسی شود و در صورت نیاز، روغن اضافه شود.

۲.۳. سیستم سوخت‌رسانی

• بررسی مخزن سوخت:
  مخزن سوخت باید به‌صورت دوره‌ای بررسی شود تا از تمیز بودن و عدم وجود رسوبات اطمینان حاصل شود.
• هواگیری سیستم:
  در صورت وجود هوا در لوله‌های سوخت‌رسانی، باید هواگیری انجام شود.
• تمیز کردن فیلترها:
  فیلترهای سوخت باید به‌صورت منظم تمیز یا تعویض شوند.

بخش ۳: راه‌اندازی دیزل ژنراتور

۳.۱. بررسی پیش از راه‌اندازی

• بررسی اتصالات برقی:
  کابل‌ها و ترمینال‌ها از نظر اتصالات محکم و خوردگی بررسی شوند.
• بررسی سطح مایعات:
  سطح روغن، مایع خنک‌کننده و سوخت بررسی شده و در صورت نیاز تکمیل شوند.
• بررسی رادیاتور و شیلنگ‌ها:
  اطمینان از سلامت رادیاتور و شیلنگ‌های متصل به آن ضروری است.

۳.۲. مراحل راه‌اندازی

• راه‌اندازی دستی:
  دکمه استارت را فشار دهید و اجازه دهید دستگاه به آرامی روشن شود.
• گرم کردن موتور:
  پس از روشن شدن، موتور باید چند دقیقه بدون بار کار کند تا به دمای مناسب برسد.
• اتصال بار:
  بارهای الکتریکی به‌صورت تدریجی به ژنراتور متصل شوند.

بخش ۴: نگهداری و تعمیرات

۴.۱. تعمیرات دوره‌ای

• تعویض روغن، فیلترها و بررسی تسمه‌ها باید به‌صورت دوره‌ای انجام شود.

۴.۲. تمیز کردن دستگاه

• گردوغبار و آلودگی‌ها از سطح دستگاه و رادیاتور باید پاک شوند.

۴.۳. بازرسی نشتی‌ها

• سیستم خنک‌کننده و سوخت‌رسانی باید از نظر وجود نشتی بررسی شوند.

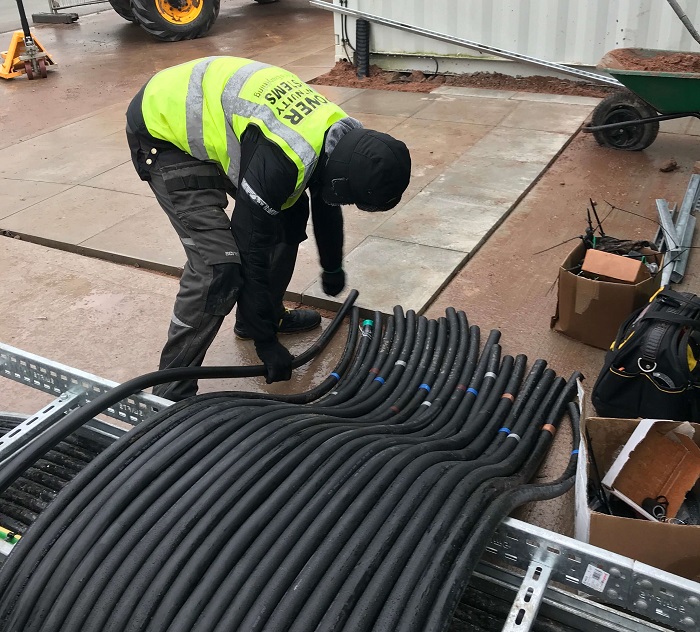

کابل کشی دیزل ژنراتور چگونه انجام می‌گیرد؟

کابل‌کشی دیزل ژنراتور یکی از مهم‌ترین مراحل نصب و بهره‌برداری از آن است که نقش کلیدی در انتقال صحیح برق تولید شده به بار مصرفی یا شبکه برق ایفا می‌کند. این فرآیند باید با رعایت نکات فنی و ایمنی انجام شود تا از مشکلاتی مانند اضافه‌بار، افت ولتاژ یا خطرات احتمالی جلوگیری شود. در ادامه مراحل انجام کابل‌کشی دیزل ژنراتور به تفصیل توضیح داده شده است:

۱. آماده‌سازی پیش از کابل‌کشی

۱.۱. بررسی نیازهای برق

• محاسبه توان مصرفی: پیش از کابل‌کشی، باید توان کل بارهایی که به دیزل ژنراتور متصل می‌شوند، محاسبه شود.
• انتخاب کابل مناسب: بر اساس توان دیزل ژنراتور و فاصله بین ژنراتور و بار مصرفی، نوع و سایز کابل تعیین می‌شود.

۱.۲. رعایت استانداردهای ایمنی

• از کابل‌هایی با عایق‌بندی مناسب و مقاوم در برابر حرارت، رطوبت و ضربه استفاده کنید.
• رعایت استانداردهای ملی و بین‌المللی برای کابل‌کشی ضروری است (مانند استاندارد IEC).

۱.۳. انتخاب مسیر کابل‌کشی

• مسیر کابل‌ها باید کوتاه‌ترین و ایمن‌ترین راه باشد.
• از قرار دادن کابل‌ها در نزدیکی مواد اشتعال‌زا یا در معرض آسیب خودداری کنید.
• استفاده از کانال یا لوله‌های محافظ برای عبور کابل‌ها توصیه می‌شود.

۲. مراحل کابل‌کشی

۲.۱. اتصال ژنراتور به تابلو برق اصلی

• کابل‌ها باید از پایانه‌های خروجی دیزل ژنراتور به تابلو برق اصلی (Distribution Board) متصل شوند.
• اتصال فازها: کابل‌های فاز (R, S, T) به ترمینال‌های خروجی ژنراتور متصل می‌شوند.
• اتصال نول و ارت: کابل نول (Neutral) و ارت (Earth) نیز به نقاط مشخص‌شده در ژنراتور و تابلو متصل می‌شوند.

۲.۲. نصب کلیدهای حفاظتی

• نصب کلید اتوماتیک (Circuit Breaker) برای حفاظت از اضافه‌بار و اتصال کوتاه الزامی است.
• کلیدها باید بین خروجی ژنراتور و کابل‌های متصل به بار قرار گیرند.

۲.۳. کابل‌کشی به بارهای مصرفی

• کابل‌ها از تابلو برق اصلی به بارهای مصرفی توزیع می‌شوند.
• از جعبه‌های تقسیم برای توزیع بارهای مختلف استفاده کنید.

۳. نکات فنی و ایمنی در کابل‌کشی

۳.۱. جلوگیری از افت ولتاژ

• قطر کابل‌ها باید به‌گونه‌ای انتخاب شود که افت ولتاژ در طول مسیر به حداقل برسد.
• افزایش قطر کابل یا استفاده از کابل‌های مسی برای مسیرهای طولانی توصیه می‌شود.

۳.۲. استفاده از محافظ کابل

• از لوله‌های PVC یا فلزی برای محافظت از کابل‌ها در برابر ضربه و عوامل محیطی استفاده کنید.
• در مکان‌های حساس از کانال‌های زیرزمینی یا روکار برای عبور کابل‌ها بهره ببرید.

۳.۳. برچسب‌گذاری کابل‌ها

• تمام کابل‌ها باید به‌صورت دقیق و خوانا برچسب‌گذاری شوند تا در زمان تعمیر و نگهداری شناسایی آن‌ها آسان باشد.

۳.۴. اتصال به زمین (ارتینگ)

• سیستم ارتینگ باید به‌درستی نصب شود تا خطرات ناشی از برق‌گرفتگی کاهش یابد.
• استفاده از چاه ارت با مقاومت مناسب الزامی است.

۴. تست و راه‌اندازی پس از کابل‌کشی

۴.۱. تست اتصالات

• پس از اتمام کابل‌کشی، اتصالات از نظر محکم بودن و درستی محل اتصال بررسی شوند.
• از ابزارهای اندازه‌گیری برای بررسی ولتاژ، جریان و افت ولتاژ استفاده کنید.

۴.۲. راه‌اندازی آزمایشی

• دیزل ژنراتور را روشن کرده و عملکرد کابل‌ها و اتصالات را بررسی کنید.
• در صورت مشاهده هرگونه ایراد مانند گرم شدن بیش از حد کابل‌ها، مشکل را فوراً رفع کنید.

۵. نگهداری کابل‌ها

۵.۱. بازرسی دوره‌ای

• کابل‌ها و اتصالات باید به‌صورت دوره‌ای از نظر آسیب‌دیدگی، خوردگی یا شل بودن بررسی شوند.
• اتصالات شل باید مجدداً محکم شوند.

۵.۲. تمیز کردن مسیر کابل‌ها

• مسیر کابل‌ها باید تمیز و عاری از گردوغبار یا رطوبت نگهداری شود.

۵.۳. تعویض کابل‌های آسیب‌دیده

• کابل‌هایی که عایق آن‌ها آسیب‌دیده یا دچار فرسودگی شده‌اند، باید فوراً تعویض شوند.
