معرفی ویژگیها و قابلیتها
۱. ساختار یکپارچه و کاربری آسان
موج سینوسی خالص با کیفیت بالا برای حفاظت از تجهیزات حساس.
ادغام کنترلکننده شارژ MPPT در یک دستگاه (ولتاژ کاری MPPT: 120–450 ولت DC، حداکثر 500 ولت).
قابلیت کارکرد بهعنوان یک UPS پیشرفته، با یا بدون باتری.
طراحی هیبریدی با امکان اتصال به شبکه یا ژنراتور.
۲. انعطافپذیری و توسعهپذیری
توان نامی ۶ کیلووات با ضریب توان 1 (PF=1).
قابلیت کار بدون باتری در مواقع ضروری.
پشتیبانی از اتصال موازی تا ۶ دستگاه (فقط با باتری)، برای توسعه ظرفیت سیستم.
ارتباط هوشمند با BMS از طریق پروتکلهای CAN و RS485.
۳. نظارت و کنترل هوشمند
امکان افزودن ماژول WiFi یا GPRS برای مانیتورینگ آنلاین.
کنترل و نظارت کامل سیستم از طریق موبایل یا وبسایت، در هر زمان و مکان.
نمایش لحظهای وضعیت سیستم، مصرف بارها و توان تولیدی پنلها.

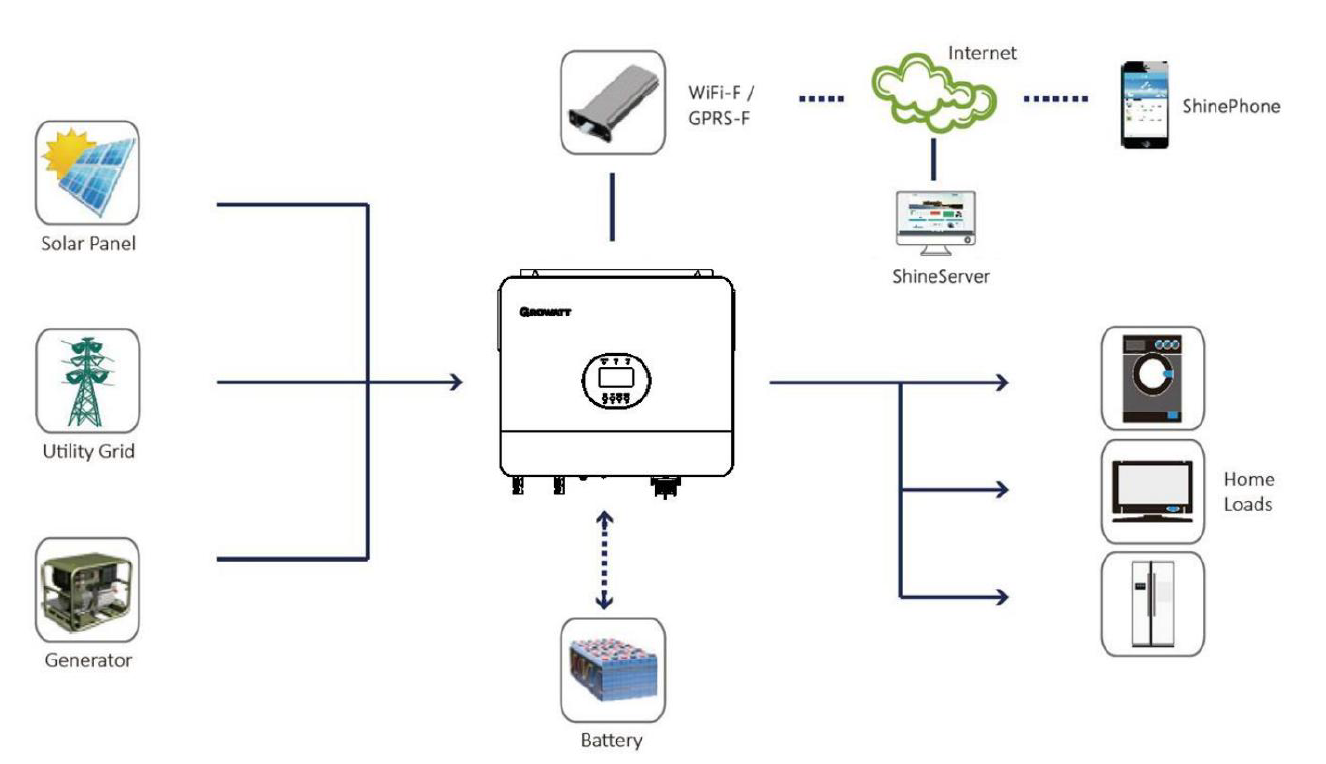

۴. عملکرد ترکیبی (Hybrid)
این سانورتر میتواند همزمان از طریق:
انرژی خورشیدی (PV)
شبکه برق شهری
یا ژنراتور دیزلی/بنزینی بارها را تغذیه کند. این انعطافپذیری باعث میشود در شرایط قطعی برق، همچنان یک منبع پایدار انرژی در اختیار داشته باشید.
عملکرد ترکیبی (Hybrid)
اجزای سانورتر گروات SPF 6000 ES Plus
بخش نمایش و هشدار
نمایشگر LCD – نمایش وضعیت عملکرد دستگاه و پارامترهای کاری.
آلارم وضعیت – نشاندهنده حالت کاری دستگاه (فعال، آمادهبهکار یا خطا).
آلارم خطا – هشدار در صورت بروز اشکال یا اضافه بار.
آلارم شارژ – نمایش وضعیت شارژ باتریها.
دکمههای عملکرد – برای تنظیمات و تغییر حالتها.
ورودیها و خروجیها
ورودی PV1 – برای اتصال رشته اول پنلهای خورشیدی.
ورودی PV2 – برای اتصال رشته دوم پنلهای خورشیدی.
ورودی AC – اتصال به برق شبکه شهری.
خروجی AC – تأمین برق بارهای متصل.
ورودی ژنراتور – اتصال مستقیم ژنراتور به دستگاه.
اتصال زمین (Earth) – جهت ایمنی و جلوگیری از برقگرفتگی.
ورودی باتری – برای اتصال پک باتریهای لیتیومی یا VRLA.
کلیدها و پورتهای کنترلی
کلید روشن/خاموش – کنترل دستی دستگاه.
پورت USB – جهت مانیتورینگ یا آپدیت نرمافزار.
قطعکننده مدار – محافظت در برابر اضافهبار یا اتصال کوتاه.
پورتهای ارتباطی و هوشمند
پورت RS485 (برای توسعه) – جهت اتصال به مانیتورینگ یا تجهیزات خارجی.
پورت ارتباطی WiFi/GPRS – امکان مانیتورینگ از راه دور با موبایل یا وب.
پورت BMS (پشتیبانی از پروتکل CAN/RS485) – برای ارتباط با باتریهای لیتیومی هوشمند.
پورت ارتباط موازی (PAR-OUT) – برای اتصال چند دستگاه بهصورت موازی.
پورت ارتباط موازی (PAR-IN) – جهت ورودی اتصال موازی دستگاهها.
پورت تماس خشک (Dry Contact) – امکان اتصال و کنترل تجهیزات خارجی مانند ژنراتور.

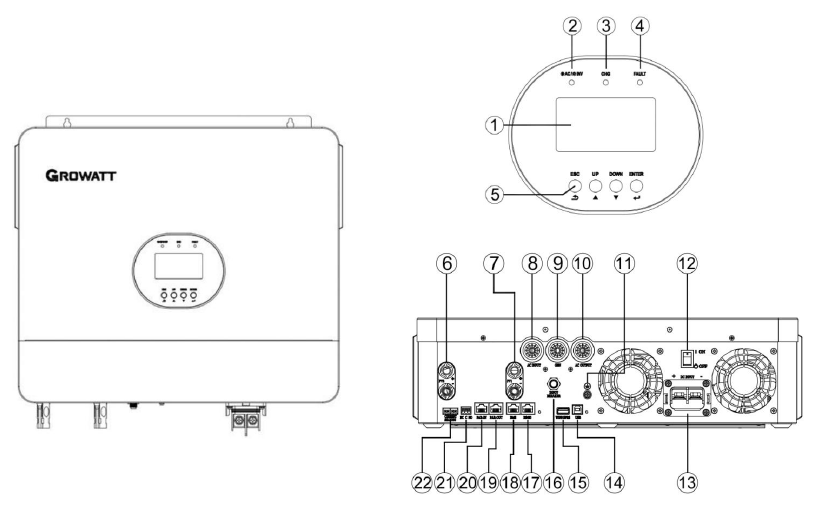

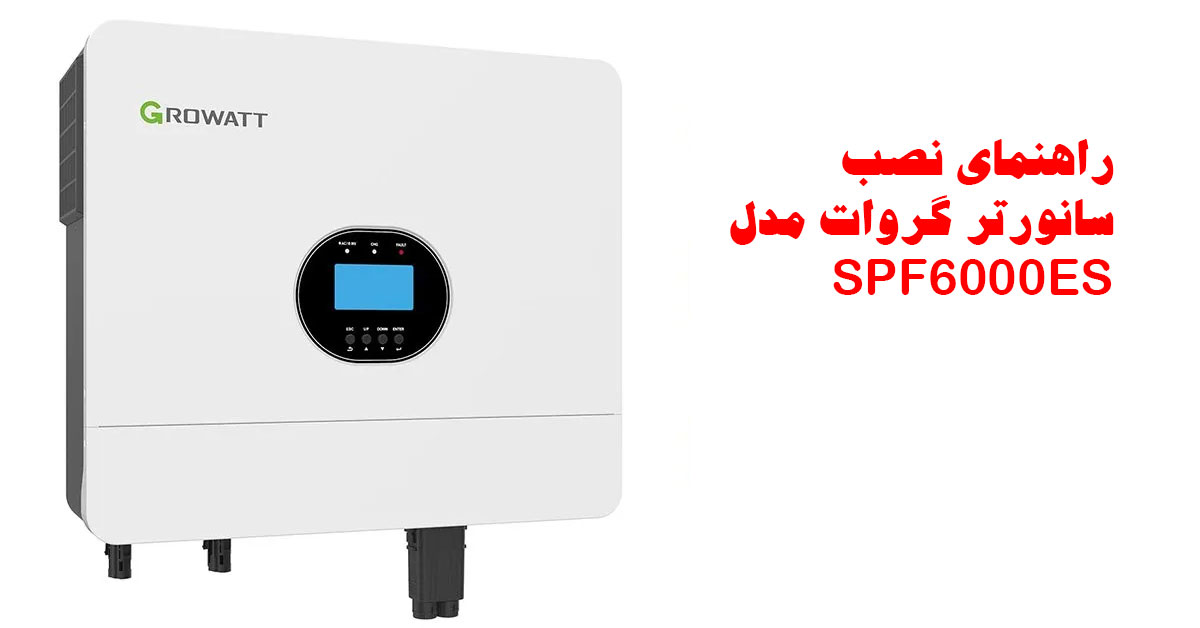

نمای کلی سانورتر گروات مدل SPF 6000 ES Plus
نصب و آمادهسازی سانورتر گروات SPF 6000 ES Plus
قبل از اتصال سیمها و تجهیزات، لازم است پوشش زیرین دستگاه باز شود تا دسترسی به پورتها و ترمینالها امکانپذیر باشد. هنگام انتخاب محل نصب، دقت کنید که اینورتر حتماً روی یک سطح محکم و پایدار مانند دیوار بتنی یا مصالح ساختمانی مقاوم نصب شود. بهتر است ارتفاع نصب بهگونهای انتخاب شود که صفحه نمایش LCD به راحتی در سطح دید قرار گیرد و کاربر بتواند وضعیت دستگاه را بدون مشکل مشاهده کند.
برای عملکرد بهینه، دستگاه باید در محیطی با تهویه مناسب و دمای ثابت قرار گیرد. فضای آزاد در اطراف دستگاه اهمیت بالایی دارد، به همین دلیل فاصله ۲۰ سانتیمتر از طرفین و پایین و حداقل ۵۰ سانتیمتر از قسمت بالا باید رعایت شود تا جریان هوا بهدرستی برقرار باشد. همچنین موقعیت نصب توصیهشده بهصورت عمودی است تا دستگاه بیشترین بازدهی و طول عمر را داشته باشد.
در مرحله نهایی، سانورتر توسط سه پیچ محکم روی دیوار نصب میشود. برای استحکام بیشتر، استفاده از پیچهای M4 یا M5 توصیه میشود. این روش باعث میشود دستگاه در برابر لرزش یا فشارهای احتمالی مقاوم بوده و ایمنی کامل در زمان بهرهبرداری تضمین شود.
اتصال باتری در سانورتر گروات SPF 6000 ES Plus
برای راهاندازی صحیح سانورتر گروات SPF 6000 ES Plus، اتصال باتری یکی از مراحل بسیار مهم است که باید با دقت بالا و رعایت تمامی نکات ایمنی انجام شود. این دستگاه قابلیت پشتیبانی از هر دو نوع باتری سرباسید و لیتیوم را دارد و بسته به نیاز سیستم میتوان یکی از آنها را انتخاب کرد.
۱. اتصال باتری سرباسید
کاربر میتواند از باتریهای سرباسیدی با ظرفیت و ولتاژ اسمی مناسب (مثلاً 48 ولت) استفاده کند.
برای جلوگیری از خطر اتصال کوتاه، استفاده از محافظ جریان اضافی DC یا فیوز الزامی است.
کابلها باید طبق سایز استاندارد انتخاب شوند (برای این مدل: ۳×۱ AWG).
دقت کنید که کابلها محکم در ترمینالها بسته شوند و هیچ بخش فلزی بدون پوشش باقی نماند.
همیشه توجه داشته باشید قطب مثبت (+) و منفی (–) بهدرستی متصل شوند تا از آسیب به دستگاه جلوگیری شود.
⚠️ هشدار ایمنی:
هنگام نصب، ولتاژ بالای باتری ممکن است خطر شوک الکتریکی ایجاد کند، بنابراین کار باید با دقت و ترجیحاً توسط فرد متخصص انجام شود.
از قراردادن اشیاء فلزی بین ترمینالها خودداری کنید تا خطر اتصال کوتاه از بین برود.
۲. اتصال باتری لیتیومی
در صورت استفاده از باتری لیتیومی، ارتباط آن با سانورتر باید از طریق پورت RS485 یا CAN برقرار شود.
اینورتر دارای دو کانکتور مخصوص BMS است که برای مدیریت هوشمند شارژ و دشارژ باتری استفاده میشوند.
کابل ارتباطی باتری به پورت RJ45 متصل میشود. دقت کنید که نوع باتری در تنظیمات اینورتر حتماً روی Lithium قرار گیرد.
در جدول دفترچه راهنما، چینش پایههای RS485 و BMS مشخص شده است و باید مطابق آن سیمکشی انجام شود.

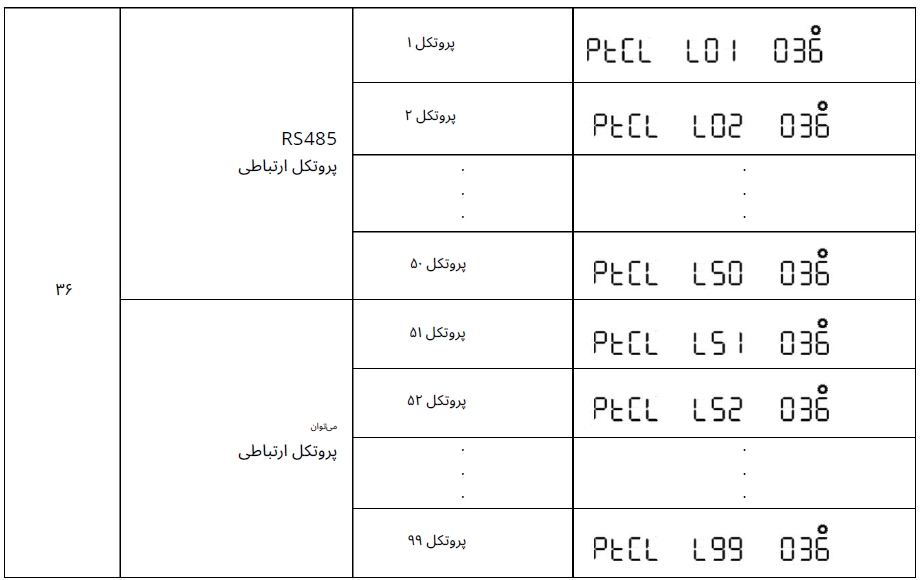

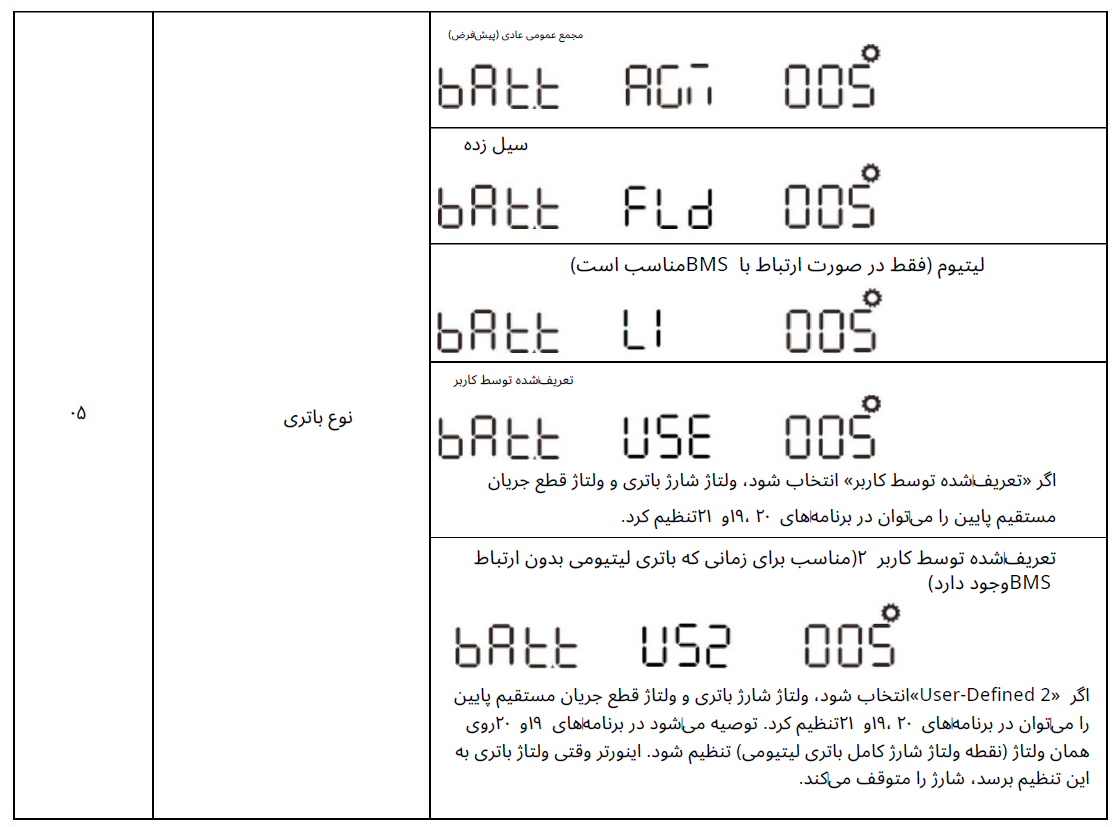

اتصال باتری لیتیومی
اتصال باتری لیتیومی 2
اتصال AC، ژنراتور و پنلهای خورشیدی در سانورتر گروات SPF 6000 ES Plus
برای نصب و راهاندازی کامل سانورتر SPF 6000 ES Plus، پس از اتصال باتری، لازم است ورودی و خروجی AC، ژنراتور و پنلهای خورشیدی (PV) بهصورت اصولی متصل شوند. این مرحله اهمیت زیادی در عملکرد پایدار و ایمن دستگاه دارد.
۱. اتصال ورودی/خروجی AC و ژنراتور
دستگاه دارای ترمینالهای AC ورودی و خروجی است که باید طبق سیمکشی استاندارد متصل شوند.
کابلهای AC با سایز پیشنهادی ۳×۱ AWG برای این مدل توصیه میشود.
قبل از اتصال سیمها، مطمئن شوید منبع تغذیه AC قطع شده است.
در بخش ورودی ژنراتور (GEN Input)، سیمها طبق قطبیت مشخصشده L (فاز)، N (نول) و GND (ارت) بسته میشوند.
در بخش خروجی AC نیز سیمها باید طبق استاندارد و بهصورت ایمن متصل شوند تا تغذیه بارها بهدرستی انجام گیرد.
⚠️ هشدار مهم:
در صورت جابجایی فاز و نول، امکان اتصال کوتاه یا عملکرد نادرست اینورتر وجود دارد. همیشه از کابلکشی صحیح اطمینان حاصل کنید.
۲. اتصال زمین (ارت)
بدنه فلزی اینورتر باید به زمین متصل شود.
اتصال ارت از طریق پیچ مخصوص و ترمینال PE انجام میشود.
این کار برای حفاظت در برابر نشتی جریان و افزایش ایمنی الزامی است.
۳. اتصال پنلهای خورشیدی (PV)
قبل از اتصال PV، مطمئن شوید کلید DC خاموش است.
کابلهای پنل باید از نوع استاندارد با اتصالات MC4 باشند.
قطب مثبت پنلها (+) به ترمینال PV+ و قطب منفی (–) به ترمینال PV– متصل شود.
برای این مدل، کابل سایز ۳×۱ AWG پیشنهاد شده است.
ولتاژ ورودی PV نباید از مقدار نامی دستگاه بیشتر شود (حداکثر ولتاژ مدار باز پنلها Voc).
محدوده ولتاژ کاری MPPT این مدل بین ۱۲۰ تا ۴۵۰ ولت DC است و حداکثر ۵۰۰ ولت را تحمل میکند.
۴. جدول سیمکشی ورودی و خروجی AC
| نوع اتصال | ترمینالها | توضیحات |
|---|---|---|
| ورودی AC شبکه | L / N / GND | اتصال به برق شهری |
| ورودی ژنراتور (GEN) | L / N / GND | تغذیه اضطراری از ژنراتور |
| خروجی AC اینورتر | L / N / GND | تأمین توان بارها |
| اتصال زمین (ارت) | PE | اتصال بدنه به زمین |
۵. سیگنال تماس خشک (Dry Contact)
اینورتر مجهز به یک پورت Dry Contact است که میتواند بر اساس وضعیت شارژ باتری یا حالت کاری دستگاه، سیگنال خروجی به تجهیزات جانبی (مانند ژنراتور) ارسال کند.
جدول عملکرد سیگنال تماس خشک
| وضعیت دستگاه | توضیحات عملکرد | وضعیت پورت |
|---|---|---|
| دستگاه خاموش | هیچ خروجی ندارد | بسته |
| ولتاژ باتری پایین | سیگنال هشدار به ژنراتور/Utility | باز |
| تغذیه از شبکه برق | بارها توسط Utility تغذیه میشوند | بسته |
| شارژ باتری در حال انجام | سیگنال به ژنراتور برای توقف کار | باز |
| باتری/خورشیدی فعال | بارها توسط سیستم تغذیه میشوند | بسته |
۶. نکات نهایی
پس از اتصال تمامی کابلها، پوشش زیرین دستگاه بسته و پیچها محکم شوند.
بررسی کنید که تمام اتصالات DC و AC بهدرستی انجام شده باشد.
دستگاه را روشن کرده و از روی LCD وضعیت ورودیها، خروجیها و باتری را بررسی کنید.

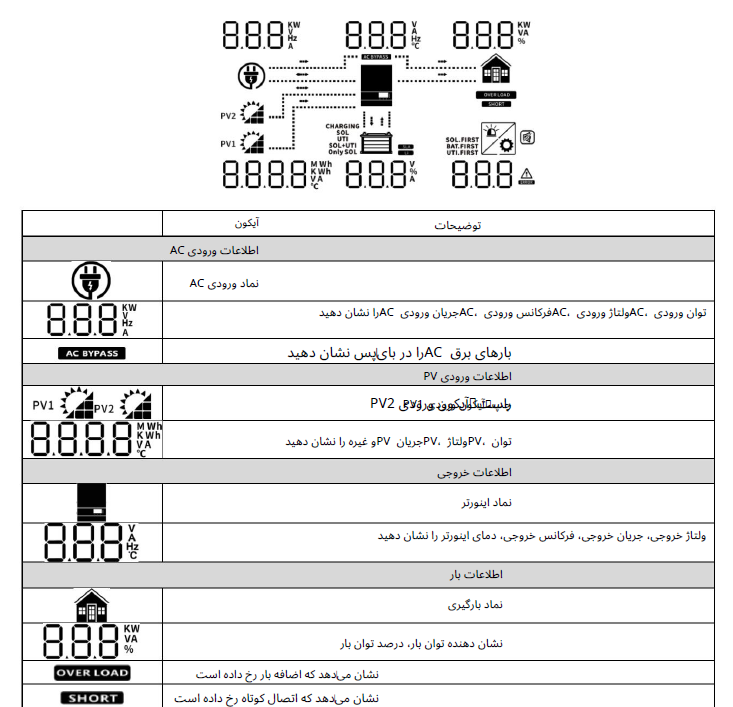

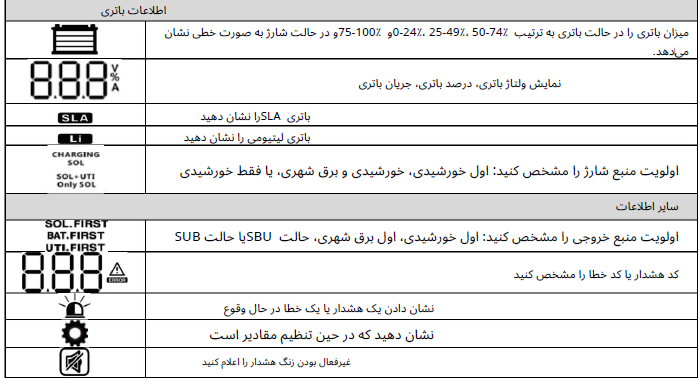

آیکون های نمایشگر
آیکون های نمایشگر
آیکون های نمایشگر2

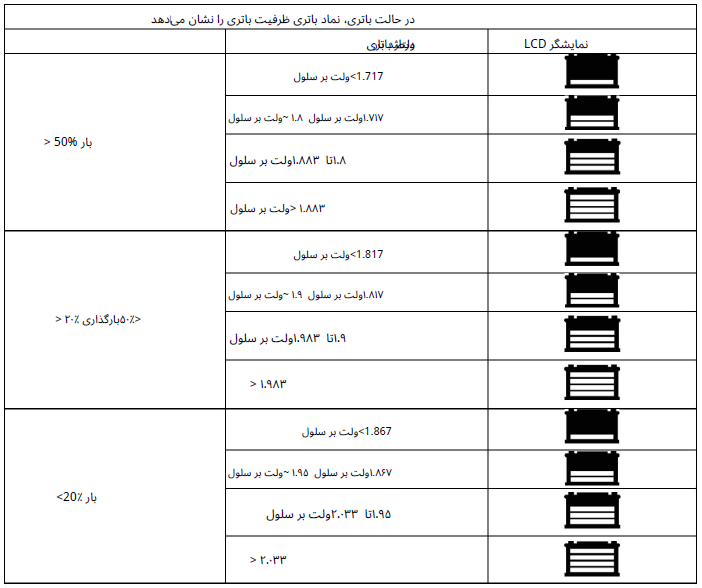

آیکون های نمایشگر3
جدول تنظیمات LCD اینورتر SPF 6000 ES Plus
| شماره برنامه | گزینه تنظیم | نمایشگر (LCD) | توضیحات |
|---|---|---|---|
| 01 | اولویت منبع تغذیه | OPPR Sbl 001 | اول خودخورشیدی (Solar First) – بار ابتدا از خورشید تغذیه میشود. |
| 01 | ابزار اول (پیشفرض) | OPPR Uti 001 | اولویت با Utility – بار ابتدا از برق شبکه تأمین میشود. |
| 01 | اولویت باتری | OPPR Sub 001 | بار ابتدا از باتری، سپس شبکه یا خورشیدی. |
| 01 | اولویت فوری | OPPR Sbu 001 | بار ابتدا از خورشید و باتری؛ در صورت نیاز از شبکه. |
| 02 | حداکثر جریان شارژ | CHGI 60 002 | تنظیم آمپر شارژ تا 60A (قابل تغییر). |
| 03 | محدوده ولتاژ AC | ACv APL 003 | حالت APL (120–280V) |
| 03 | محدوده ولتاژ AC | ACv UPS 003 | حالت UPS (170–280V) |
| 03 | محدوده ولتاژ AC | ACv ELI 003 | حالت ELi (90–280V) |
| 04 | حالت ذخیره فعال | SAVE dIS 004 | ذخیره خاموش (غیرفعال) |
| 04 | حالت ذخیره فعال | SAVE ENA 004 | ذخیره فعال (فعال بودن در مصرف کم) |
| 05 | نوع باتری | bAtt FLd 005 | باتری سرباسید (Flooded) |
| 05 | نوع باتری | bAtt AGM 005 | باتری AGM |
| 05 | نوع باتری | bAtt Li 005 | باتری لیتیوم |
| 05 | نوع باتری | bAtt USE 005 | حالت User – تعریف توسط کاربر |
| 07 | راهاندازی مجدد هنگام اضافهبار | LdFS dIS 007 | غیرفعال |
| 07 | راهاندازی مجدد هنگام اضافهبار | LdFS ENA 007 | فعال |
| 08 | ولتاژ خروجی | OUtF 230 008 | خروجی 230 ولت |
| 08 | ولتاژ خروجی | OUtF 220 008 | خروجی 220 ولت |
| 08 | ولتاژ خروجی | OUtF 240 008 | خروجی 240 ولت |
| 09 | فرکانس خروجی | OUtF 50 009 | 50 هرتز |
| 09 | فرکانس خروجی | OUtF 60 009 | 60 هرتز |
| 10 | تعداد سری باتریها | bAtt 4 010 | تعداد 4 عدد سری (مثال) |
| 11 | حداکثر جریان شارژ مصرفی | ACi 30 011 | شارژ تا 30 آمپر |
| 12 | تنظیم ولتاژ باتری (پایین) | b2AC 460 012 | مقدار پیشفرض 46.0V |
| 13 | تنظیم ولتاژ باتری (بالا) | AC2b 540 013 | مقدار پیشفرض 54.0V |
| 14 | منبع شارژ | CCPF SOl 014 | فقط خورشیدی |
| 14 | منبع شارژ | CCPF Uti 014 | فقط شبکه |
| 14 | منبع شارژ | CCPF Sbu 014 | ترکیبی (Solar+Utility+Battery) |
| 15 | کنترل آلارم | bUZZ ON 015 | بوق فعال |
| 15 | کنترل آلارم | bUZZ OFF 015 | بوق خاموش |
| 16 | کنترل نور پسزمینه | LCdb ON 016 | فعال |
| 16 | کنترل نور پسزمینه | LCdb OFF 016 | خاموش |
| 17 | آلارم قطع منبع | ALAr ON 017 | فعال |
| 17 | آلارم قطع منبع | ALAr OFF 017 | غیرفعال |
| 18 | بایپس | bYP dIS 018 | غیرفعال |
| 18 | بایپس | bYP ENA 018 | فعال |
| 19 | ولتاژ CV شارژ | CU 564V 019 | مقدار پیشفرض 56.4V |
| 20 | ولتاژ شارژ فلوت | FLTU 540 020 | مقدار پیشفرض 54.0V |
| 21 | ولتاژ قطع DC پایین | CUtU 420 021 | مقدار پیشفرض 42.0V |
| 23 | حالت کاری موازی | PRLL SIG 023 | تکفاز (Single) |
| 23 | حالت کاری موازی | PRLL 3P1 023 | سهفاز – فاز اول |
| 23 | حالت کاری موازی | PRLL 3P2 023 | سهفاز – فاز دوم |
| 23 | حالت کاری موازی | PRLL 3P3 023 | سهفاز – فاز سوم |
| 28 | تنظیم آدرس | Addr 1 028 | آدرس اینورتر |
| 37 | تاریخ | 2018 037 | تنظیم تاریخ |
| 38 | زمان واقعی – ساعت/دقیقه | 10:12 038 | ساعت و دقیقه |
| 39 | زمان واقعی – روز | dAY 13 039 | روز |
| 40 | زمان واقعی – ساعت | HOUr 13 040 | ساعت |
| 41 | زمان واقعی – دقیقه | Min 50 041 | دقیقه |
| 42 | زمان واقعی – ثانیه | SEC 50 042 | ثانیه |
| 43 | فعالسازی تعادلسازی | EQU ENA 043 | فعال |
| 43 | فعالسازی تعادلسازی | EQU dIS 043 | غیرفعال |
| 44 | ولتاژ تعادلسازی | EQU 584 044 | 58.4V |
| 45 | زمان تعادلسازی | EQU 060 045 | 60 دقیقه |
| 46 | زمان وقفه تعادلسازی | EQU 120 046 | 120 دقیقه |
| 47 | فاصله بین تعادلسازی | EQU 30d 047 | هر 30 روز |
| 48 | فعالسازی پایانهای | EQU ON 048 | فعال |
| 48 | فعالسازی پایانهای | EQU OFF 048 | غیرفعال |
| 49 | زمان شارژ روزانه | CHG ti 049 | 00:00 – 23:59 |
| 50 | زمان خروجی روزانه | OUT ti 050 | 00:00 – 23:59 |
راهنمای نصب موازی سانورتر گروات SPF 6000 ES Plus
سانورتر SPF 6000 ES Plus قابلیت نصب به صورت موازی را دارد و میتواند در حالت عملیاتی مختلف با ظرفیت بالاتر استفاده شود. این امکان به کاربر اجازه میدهد که چند دستگاه را با هم ترکیب کرده و توان بیشتری برای پشتیبانی بارهای سنگین در اختیار داشته باشد.
۱. محتوای بسته نصب موازی
در بسته نصب موازی، لوازم زیر موجود است:
کابل ارتباطی موازی (PAR cable)
کابل اشتراکگذاری جریان (Current Sharing Cable)
۲. نصب واحدها
هنگام نصب چندین واحد در کنار هم، رعایت فاصله ۲۰ سانتیمتر از طرفین و پایین و ۵۰ سانتیمتر از بالا و بین دستگاهها الزامی است.
این فاصله به جریان هوا و خنککاری بهتر دستگاه کمک میکند.
هر دستگاه باید روی سطح محکم نصب شود و از لرزش و ضربه محافظت گردد.
۳. اتصال سیمکشی باتری
برای هر اینورتر بهصورت مستقل کابل باتری متصل میشود.
| مدل | مقدار کابلکشاور | اندازه سیم |
|---|---|---|
| SPF 6000 ES PLUS | ۱×۳ AWG | ~۵۰ میلیمتر مربع |
⚠️ هشدار:
کابلهای باتری باید دقیقاً همطول باشند تا اختلاف ولتاژ بین باتریها ایجاد نشود.
اتصالات باتری بهصورت مستقل برای هر دستگاه انجام میشود.
۴. سیمکشی AC ورودی/خروجی
| مدل | مقدار کابلکشاور | گِیج سیم |
|---|---|---|
| SPF 6000 ES PLUS | ۱×۸ AWG | ~۱۰.۶ میلیمتر مربع |
۵. مشخصات فیوز و بریکر برای هر اینورتر
| مدل | جریان | واحد | توضیح |
|---|---|---|---|
| SPF 6000 ES PLUS | ۶۳ آمپر | AC فیوز | بریکر مناسب برای ورودی AC |
| SPF 6000 ES PLUS | ۱۲۵ آمپر | DC فیوز | بریکر مناسب برای ورودی باتری |
۶. ظرفیت باتری توصیهشده در حالت نصب موازی
| تعداد اینورتر | ظرفیت باتری (Ah) |
|---|---|
| ۲ دستگاه | ۲۰۰–۳۰۰Ah |
| ۳ دستگاه | ۳۰۰–۴۰۰Ah |
| ۴ دستگاه | ۴۰۰–۵۰۰Ah |
| ۵ دستگاه | ۵۰۰–۶۰۰Ah |
| ۶ دستگاه | ۶۰۰–۷۰۰Ah |
⚠️ نکته مهم: در حالت نصب موازی، همه اینورترها باید به یک بانک باتری مشترک متصل شوند. در غیر این صورت، امکان آسیب به دستگاهها وجود دارد.

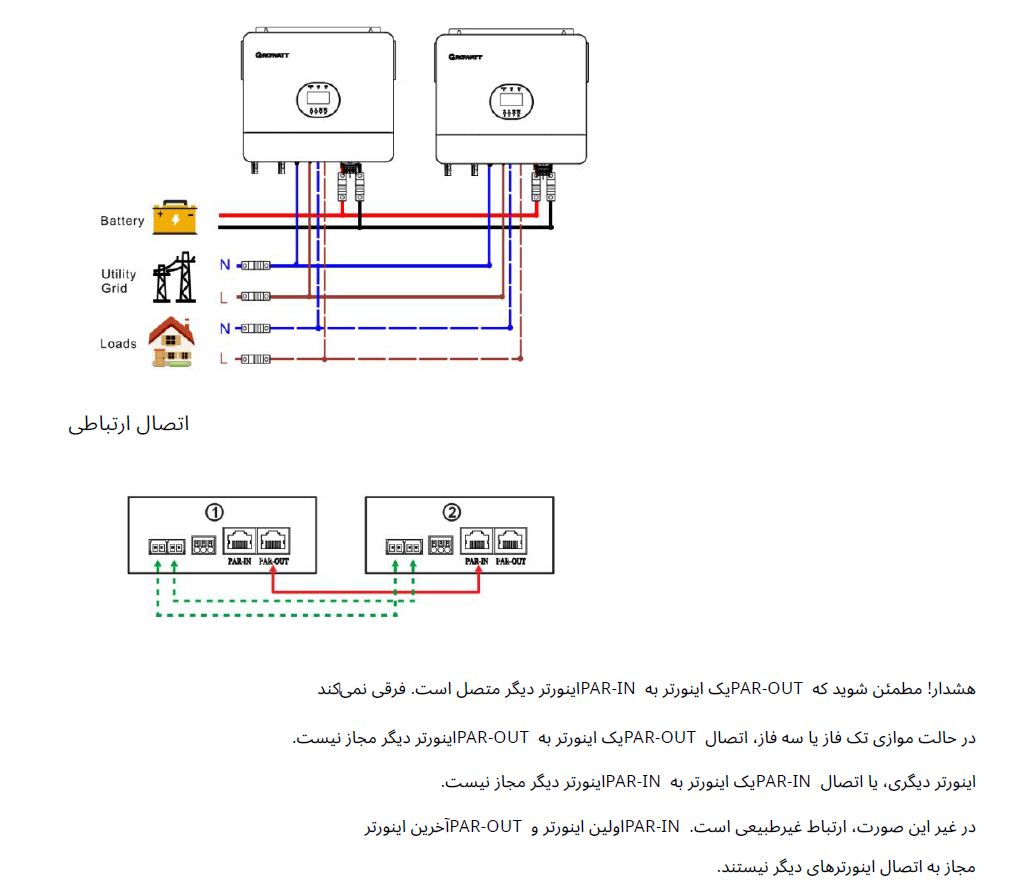

دو اینورتر موازی برق شهری

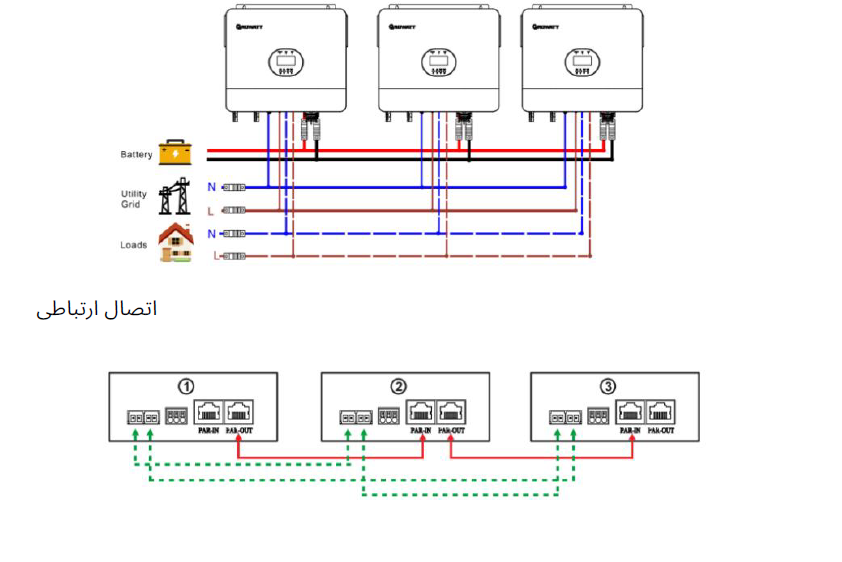

سه اینورتر موازی

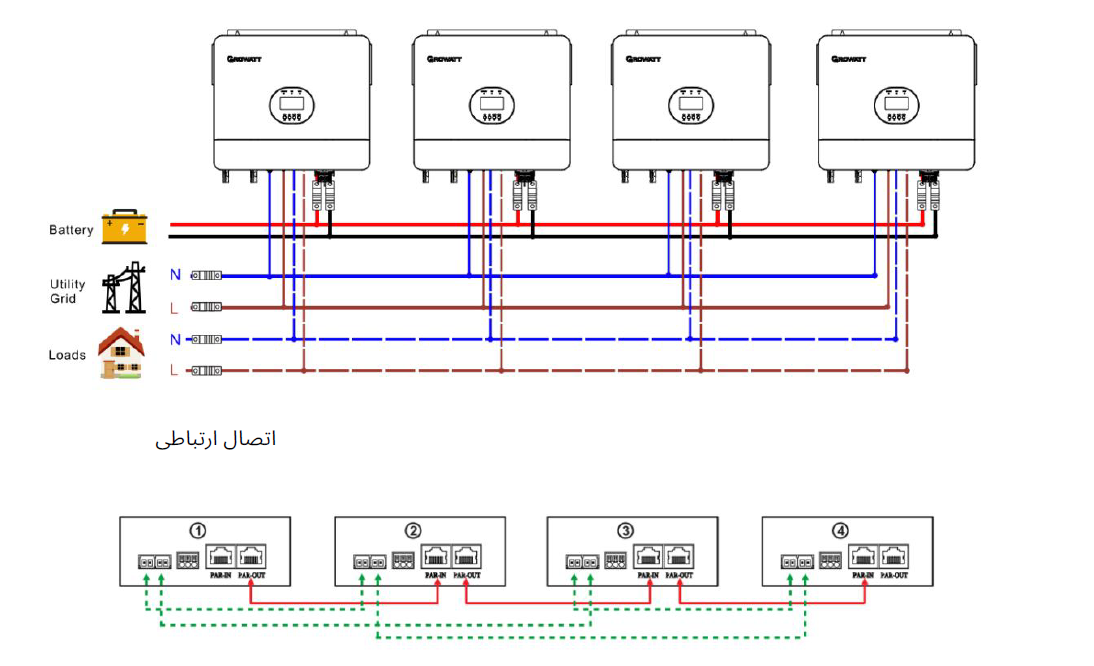

چهار اینورتر موازی

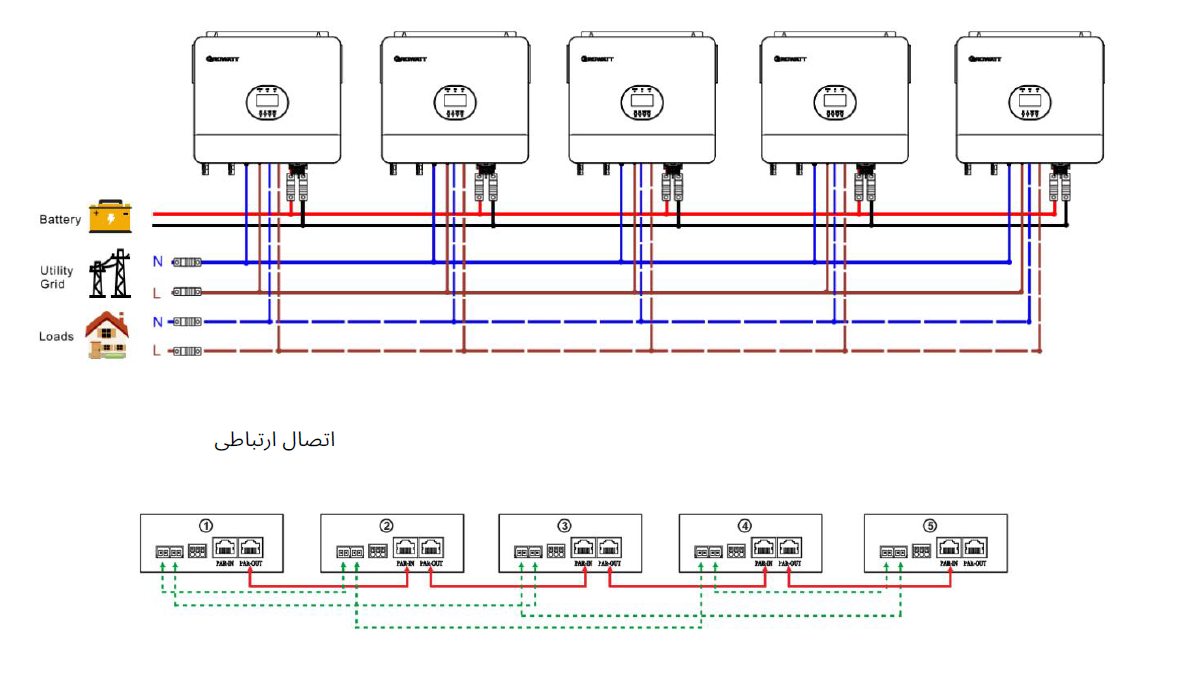

پنج اینورتر به صورت موازی

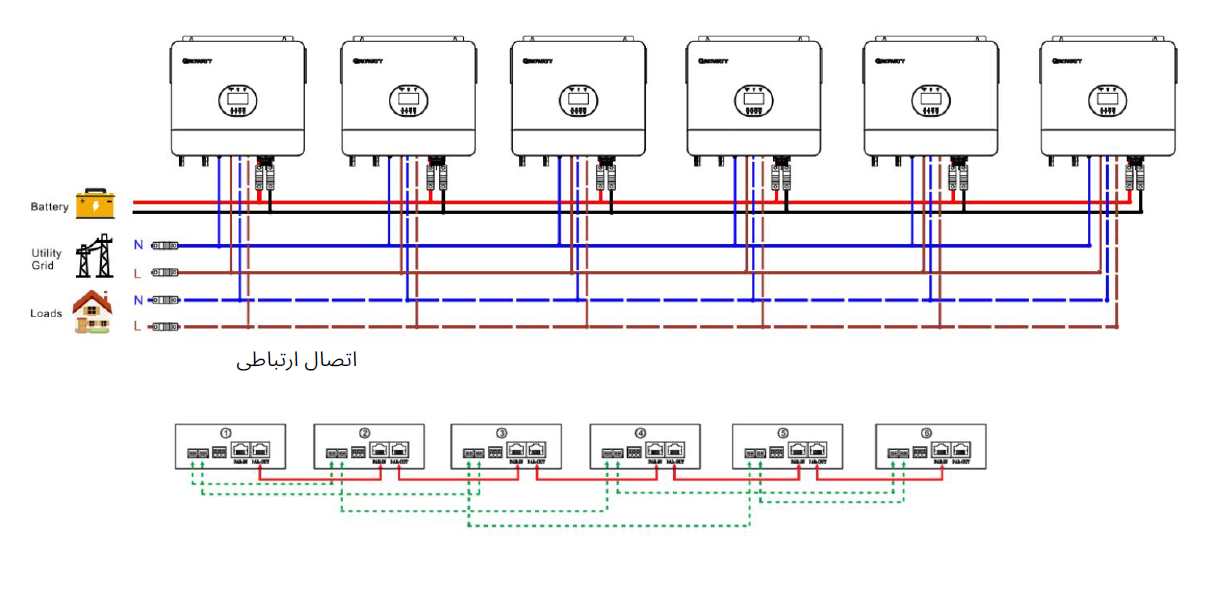

شش اینورتر به صورت موازی
نکته مهم در عملکرد موازی سهفاز
در حالت نصب سهفاز موازی، رعایت نکات زیر الزامی است:
همه اینورترها باید به باتریهای یکسان متصل شوند.
کابلکشی بین باتریها و اینورترها باید بهگونهای انجام شود که طول کابلها در هر مسیر دقیقاً یکسان باشد.
اطمینان حاصل کنید که توزیع بار و جریان بین اینورترها متوازن باشد؛ در غیر این صورت احتمال افت راندمان یا بروز خطا وجود دارد.
⚠️ هشدار: عدم رعایت یکسانبودن طول کابلها میتواند باعث ناهماهنگی بین اینورترها و در نتیجه آسیب به دستگاهها شود.

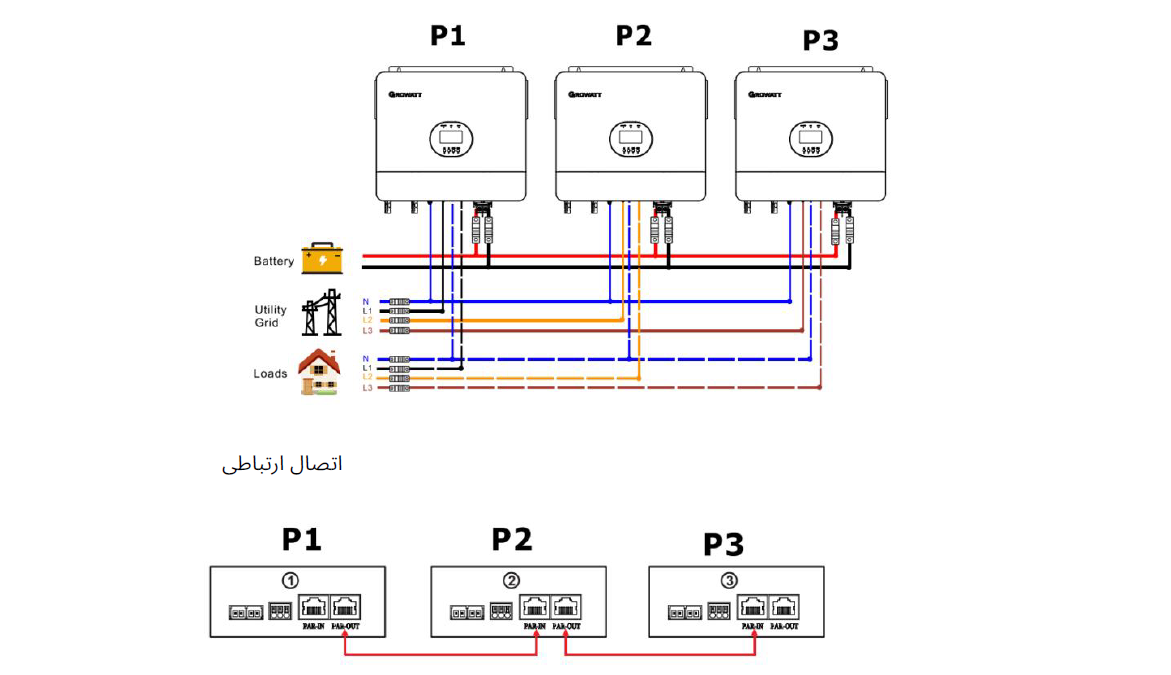

عملکرد موازی سه فاز

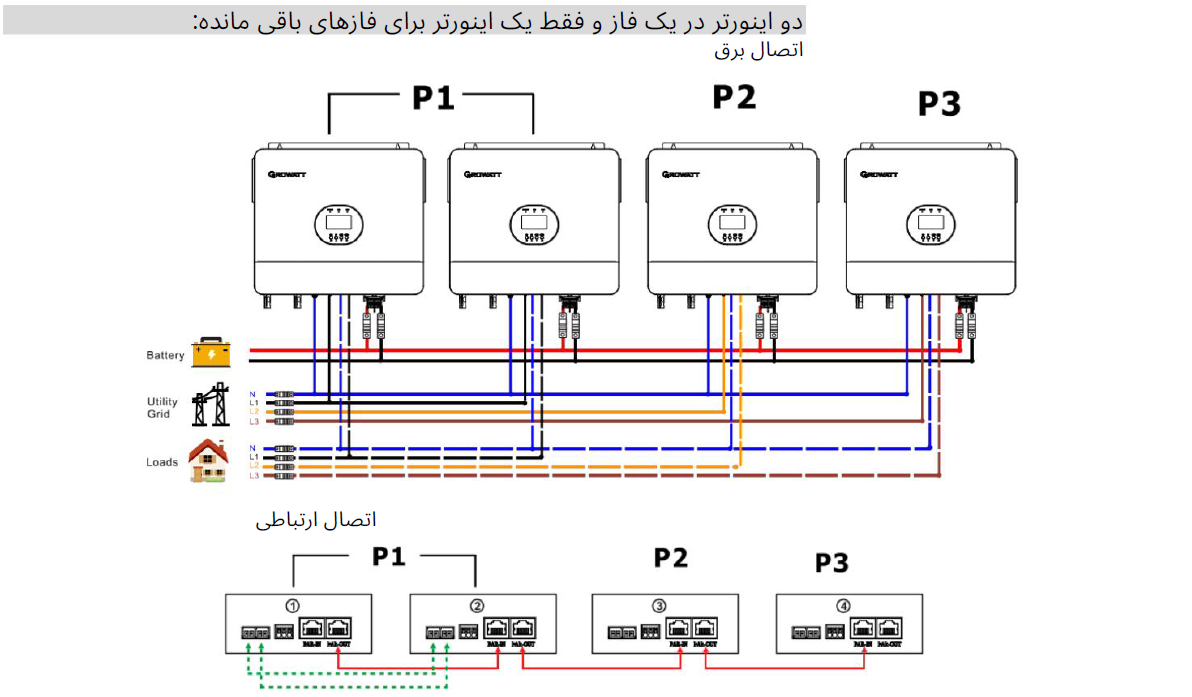

دو اینورتر در یک فاز و فقط یک اینورتر

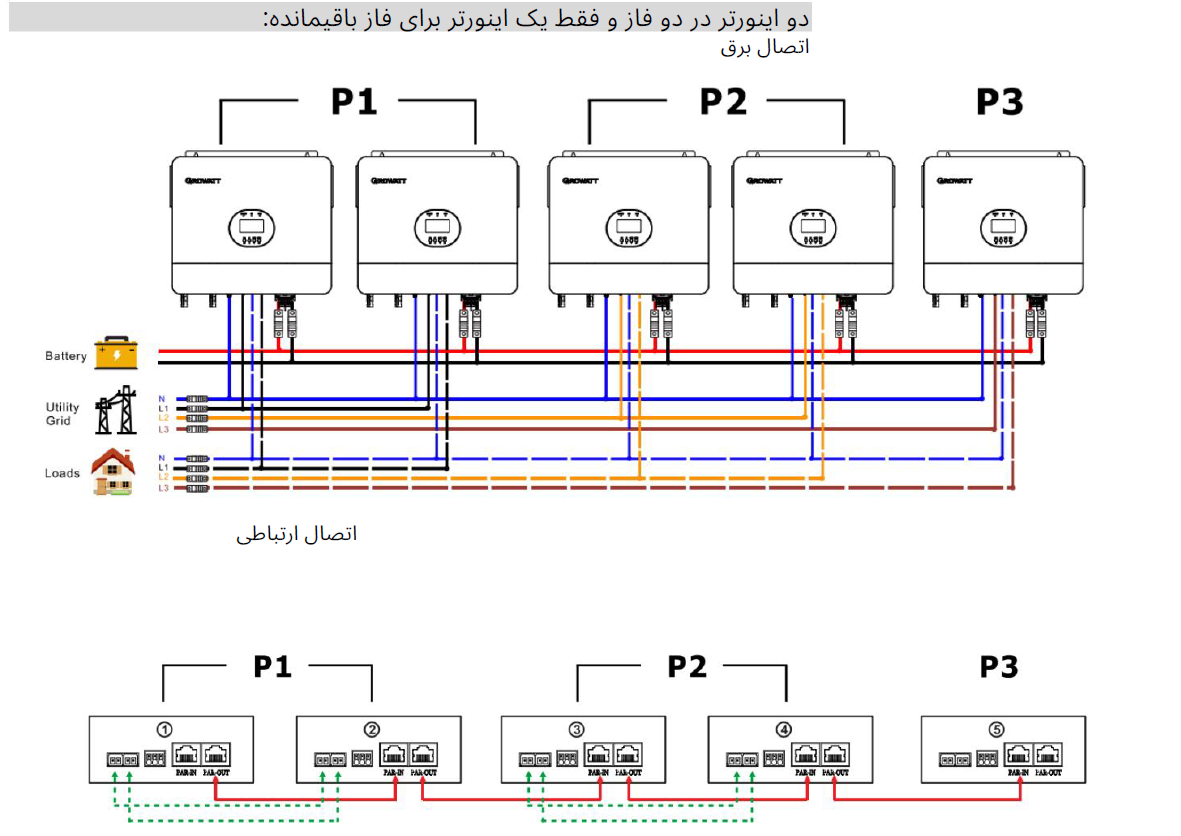

دو اینورتر در دو فاز و فقط یک اینورتر

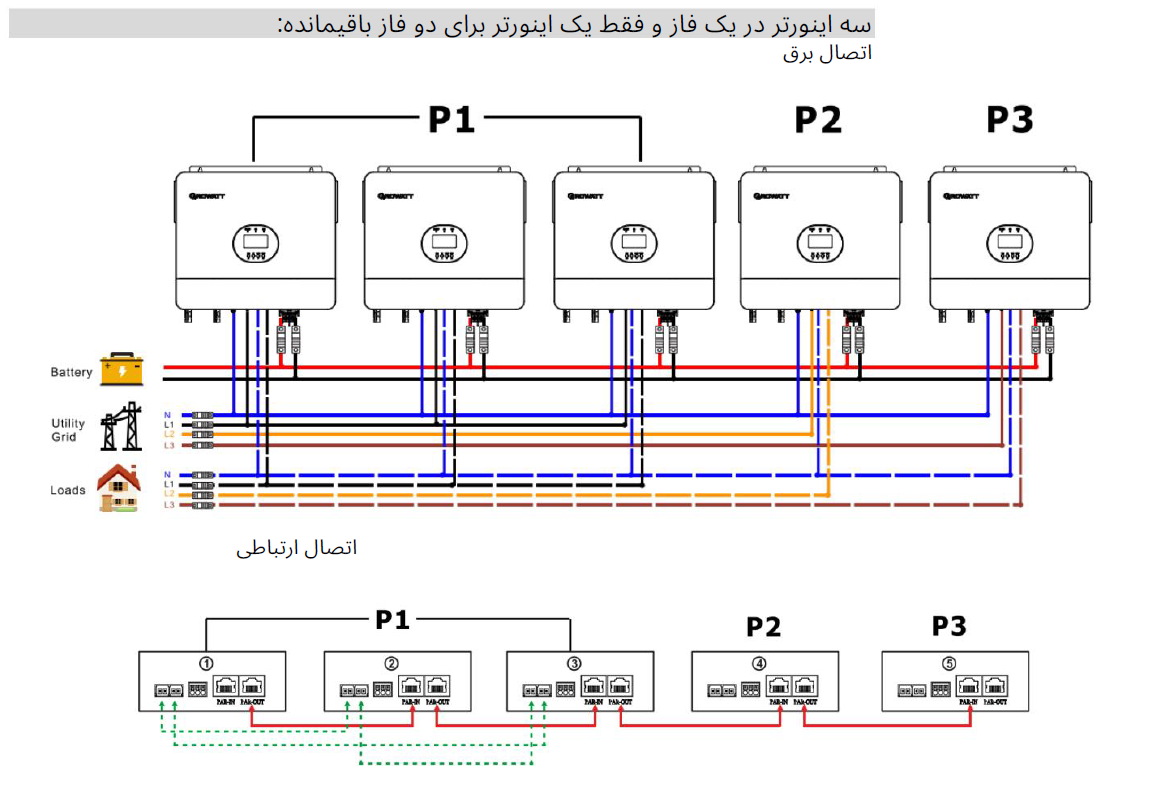

سه اینورتر در یک فاز و فقط یک اینورتر برای دو فاز

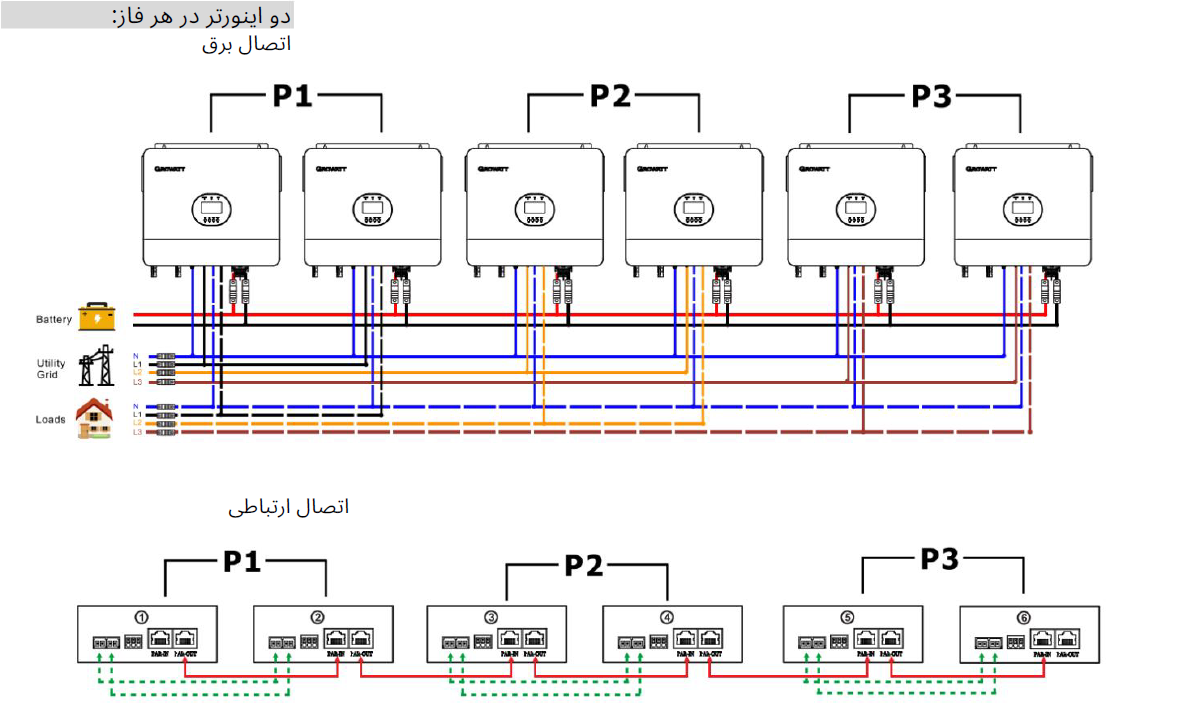

دو اینورتر در هر فاز
تنظیم و نمایش LCD در حالت نصب موازی
موازی در تکفاز
| واحد | ولتاژ خروجی | درصد بار | ولتاژ باتری | وضعیت |
|---|---|---|---|---|
| LCD واحد اصلی | 230V | 0.0% | 56.4V | HSt |
| LCD واحد فرعی | 230V | 0.1% | 56.4V | SLv |
موازی در سهفاز
| فاز | ولتاژ خروجی | درصد بار | ولتاژ باتری | وضعیت |
|---|---|---|---|---|
| فاز L1 | 230V | 0.0% | 56.4V | 3P1 |
| فاز L2 | 230V | 0.0% | 56.4V | 3P2 |
| فاز L3 | 230V | 0.1% | 56.4V | 3P3 |
کدهای مرجع خطا (Error Codes)
| کد خطا | رویداد خطا | آیکون روی نمایشگر |
|---|---|---|
| 01 | فیوز قطع شده است | 01 |
| 02 | بیش از حد دما | 02 |
| 03 | ولتاژ باتری خیلی بالاست | 03 |
| 04 | ولتاژ باتری خیلی کم است | 04 |
| 05 | خروجی اتصال کوتاه شده است | 05 |
| 06 | ولتاژ خروجی خیلی زیاد است | 06 |
| 07 | زمان انجام اضافه بار | 07 |
| 08 | ولتاژ باس خیلی بالاست | 08 |
| 09 | شروع به دراپینگ اتوماتیک بود | 09 |
| 51 | اضافه جریان یا افزایش جریان معکوس | 51 |
| 52 | ولتاژ باس خیلی پایین است | 52 |
| 53 | خطای نرمافزار اینورتر | 53 |
| 54 | ولتاژ DC خیلی زیاد در ورودی/خروجی AC | 54 |
| 56 | اتصال باتری باز است | 56 |
| 57 | سنسور قطع خراب شد | 57 |
| 58 | ولتاژ خروجی خیلی کم است | 58 |
| 60 | خطای برق منفی | 60 |
| 61 | ولتاژ PV خیلی بالاست | 61 |
| 62 | خطای ارتباط داخلی | 62 |
| 80 | خطای ارتباط CAN | 80 |
| 81 | خطای CAN | 81 |
کدهای هشدار اینورتر SPF 6000 ES Plus
| کد هشدار | رویداد هشدار دهنده | رنگ هشدار قابل شنیدن | آیکون پنل |
|---|---|---|---|
| 01 | فیوز باتری باز شده است | قرمز ثابت برای دو ثانیه | 01 |
| 02 | بیش از حد دما | هر ثانیه یک بار بوق بزند | 02 |
| 03 | باتری بیش از حد شارژ شده است | هر ثانیه یک بار بوق بزند | 03 |
| 04 | باتری کم | هر ثانیه یک بار بوق بزند | 04 |
| 07 | اضافه بار | هر 0.5 ثانیه یک بار بوق بزند | 07 |
| 10 | شارژ بیش از حد باتری یا کاهش ولتاژ باس | هر ثانیه یک بار بوق بزند | 10 |
| 12 | شارژر خورشیدی کم توان است | هر ثانیه یک بار بوق بزند | 12 |
| 13 | شارژ خورشیدی غیرعادی یا ولتاژ PV بالا | هر ثانیه یک بار بوق بزند | 13 |
| 14 | اتصال به شبکه برق قطع است | هر ثانیه یک بار بوق بزند | 14 |
| 15 | ورودی موازی یکی از اینورترها متفاوت بود | هر ثانیه یک بار بوق بزند | 15 |
| 16 | همزمانی خروجی برق با خطا | هر ثانیه یک بار بوق بزند | 16 |
| 17 | همزمانی خروجی برق با خطا | هر ثانیه یک بار بوق بزند | 17 |
| 18 | همزمانی خروجی برق با خطا | هر ثانیه یک بار بوق بزند | 18 |
| 19 | همزمانی خروجی برق با خطا | هر ثانیه یک بار بوق بزند | 19 |
| 20 | خطای ارتباط BMS | هر ثانیه یک بار بوق بزند | 20 |
| 21 | خطای ارتباط موازی | هر ثانیه یک بار بوق بزند | 21 |
| 22 | مواقع کردن ورودی باتری ممنوع است | هر ثانیه یک بار بوق بزند | 22 |
| 23 | مواقع کردن ورودی باتری متفاوت است | هر ثانیه یک بار بوق بزند | 23 |
| 33 | قطع ارتباط BMS | هر ثانیه یک بار بوق بزند | 33 |
| 34 | ولتاژ بیش از حد سلول | هر ثانیه یک بار بوق بزند | 34 |
| 35 | دمای بیش از حد سلول | هر ثانیه یک بار بوق بزند | 35 |
| 36 | کل اضافه بار | هر ثانیه یک بار بوق بزند | 36 |
| 37 | کل تحت ولتاژ | هر ثانیه یک بار بوق بزند | 37 |
| 38 | دشارژ بیش از حد ولتاژ | هر ثانیه یک بار بوق بزند | 38 |
| 39 | شارژ بیش از حد ولتاژ | هر ثانیه یک بار بوق بزند | 39 |
| 40 | دمای بیش از حد | هر ثانیه یک بار بوق بزند | 40 |
| 41 | دمای بیش از حد ماژول | هر ثانیه یک بار بوق بزند | 41 |
| 42 | ولتاژ باس بالاست | هر ثانیه یک بار بوق بزند | 42 |
| 43 | ولتاژ باس پایین است | هر ثانیه یک بار بوق بزند | 43 |
| 44 | باتری کم | هر ثانیه یک بار بوق بزند | 44 |
| 45 | سیستم خاموش شد | هر ثانیه یک بار بوق بزند | 45 |
🔋 متعادلسازی باتری (Battery Equalization)
متعادلسازی برای کاهش لایههای سولفاته روی صفحات سربی و جلوگیری از تجمع شیمیایی منفی در باتریهای سرباسید طراحی شده است.
این فرآیند با افزایش ولتاژ شارژ، باتری را به حالت Equalize میبرد تا همه سلولها همسطح شوند.
فعالسازی از طریق LCD و تنظیمات برنامه 37 امکانپذیر است.
⚡ مشخصات فنی SPF 6000 ES Plus
جدول 1 – مشخصات حالت خطی
| مشخصه | مقدار |
|---|---|
| شکل موج ولتاژ خروجی | سینوسی (برق شهری با اینورتر) |
| ولتاژ ورودی اسمی | 230 ولت AC |
| ولتاژ کمافت | 170 ولت AC ± 5% |
| ولتاژ بازگشت به نرمال | 180 ولت AC ± 5% |
| حداکثر ورودی AC | 300 ولت AC |
| فرکانس اسمی | 50/60 هرتز (قابل تنظیم خودکار) |
| راندمان حالت خطی | 95% |
| زمان انتقال | ≤ 30ms |
جدول 2 – مشخصات حالت اینورتر
| مشخصه | مقدار |
|---|---|
| توان خروجی نامی | 6000VA / 6000W |
| شکل موج ولتاژ خروجی | موج سینوسی خالص |
| فرکانس خروجی | 50/60Hz ± 0.1Hz |
| تحمل اضافه بار | 110%–150% برای 10 ثانیه |
| بازدهی | 91%–93% |
| ولتاژ قطع باتری پایین DC | 42V DC ± 2% |
| ولتاژ بازگشت | 44V DC ± 2% |
| ولتاژ شارژ Float | 54V DC ± 1% |
| ولتاژ شارژ Bulk/Absorption | 56.4V DC ± 1% |
| مصرف برق بدون بار | < 70W |
جدول 3 – مشخصات حالت شارژ
| مشخصه | مقدار |
|---|---|
| الگوریتم شارژ | 3 مرحلهای (Bulk, Absorption, Float) |
| حداکثر جریان شارژ AC | 80A |
| ولتاژ شارژ Float | 54V DC |
| ولتاژ شارژ Bulk/Absorption | 56.4V DC |
| حالت شارژ خورشیدی MPPT | بله |
| توان نامی PV | 3000W |
| محدوده ولتاژ MPPT | 120–450V DC |
| حداکثر ولتاژ مدار باز PV | 500V DC |
| حداکثر جریان شارژ PV | 58A |
جدول 4 – مشخصات عمومی
| مشخصه | مقدار |
|---|---|
| مدل | SPF 6000 ES Plus |
| گواهینامه ایمنی | CE |
| محدوده دمای کاری | -10°C تا 50°C |
| دمای ذخیرهسازی | -15°C تا 60°C |
| رطوبت | 5%–95% بدون میعان |
| ابعاد (طول×عرض×ارتفاع) | 120×455×565mm |
| وزن خالص | 30.4 کیلوگرم |
🛠️ جدول عیبیابی اینورتر SPF 6000 ES Plus
| مشکل | آلارم یا سیگنال روی نمایشگر | توضیح | چه باید کرد؟ |
|---|---|---|---|
| هیچ نشانهای وجود ندارد (اینورتر روشن نمیشود) | – | باتری قطع شده است | باتری را بررسی کنید، فیوزها یا سیمکشی معیوب را تعویض کنید. |
| ولتاژ ورودی روی LCD نمایش داده نمیشود (E 0 تغییر نمایشگر) | کد خطا E0 | محافظ ورودی قطع شده است | کابلهای ورودی و کلید محافظ AC را بررسی کنید. |
| چراغ LED سبز چشمک نمیزند | – | طول باتری یا تنظیمات اشتباه | اولویت ورودی AC را روی Utility First قرار دهید. |
| صفحه نمایش LCD خاموش است اما LED چشمک میزند | – | باتری تخلیه شده است | باتری را شارژ کنید. |
| کد خطا 01 | 01 | فیوز باتری قطع شده است | فیوز را تعویض کنید. |
| کد خطا 02 | 02 | دمای داخلی بیش از 100°C است | مطمئن شوید که دستگاه در محیط خنک با تهویه مناسب کار کند. |
| کد خطا 03 | 03 | ولتاژ باتری خیلی بالاست | باتری یا شارژر خورشیدی را بررسی کنید. |
| کد خطا 04 | 04 | ولتاژ باتری خیلی پایین است | باتری را شارژ یا تعویض کنید. |
| کد خطا 05 | 05 | خروجی اتصال کوتاه شده است | بار را کاهش داده یا اشکال سیمکشی را برطرف کنید. |
| کد خطا 07 | 07 | بار بیش از توان مجاز است | بار مصرفی را کاهش دهید. |
| کد خطا 08 | 08 | ولتاژ باس خیلی بالاست | بار خروجی را کاهش دهید، در صورت تکرار خطا دستگاه را به سرویسکار اطلاع دهید. |
| کد خطا 09 | 09 | ولتاژ باس خیلی پایین است | باتری و کابلهای ورودی را بررسی کنید. |
| کد خطا 15 | 15 | خطای ورودی موازی | کابل ارتباطی موازی و تنظیمات را بررسی کنید. |
| کد خطا 17 | 17 | خطای همزمانی | کابلهای موازی یا نرمافزار را بررسی کنید. |
| کد خطا 52 | 52 | ولتاژ باس خیلی پایین است | باتری یا شارژ AC را بررسی کنید. |
| کد خطا 53 | 53 | خطای نرمافزاری اینورتر | دستگاه را ریستارت کنید، در صورت تکرار به خدمات پس از فروش مراجعه کنید. |
| کد خطا 54 | 54 | ولتاژ DC ورودی بیش از حد است | تعداد پنلها یا اتصال PV را بررسی کنید. |
| کد خطا 55 | 55 | بار خیلی زیاد یا اتصال کوتاه در خروجی | بار را کاهش دهید و سیمکشی را بررسی کنید. |
| کد خطا 60 | 60 | خطای برق منفی | اتصالات زمین و کابلهای ورودی را بررسی کنید. |
| کد خطا 61 | 61 | ولتاژ PV خیلی بالاست | تعداد پنلها یا ولتاژ آنها را اصلاح کنید. |
| کد خطا 62 | 62 | خطای ارتباط داخلی | دستگاه را خاموش و روشن کنید، در صورت تکرار خطا به خدمات پس از فروش مراجعه کنید. |
| کد خطا 80 | 80 | خطای ارتباط CAN | کابل ارتباطی BMS یا ارتباط موازی را بررسی کنید. |
| کد خطا 81 | 81 | خطای CAN | کابلهای ارتباطی یا تنظیمات برنامه را بررسی کنید. |
📖 ادامهٔ مسیر یادگیری شما
فهرست کامل راهنماهای گرووات، WIT، SPF و باتری LiFePO4:
بهروزرسانی ۱۴۰۵ — تنظیمات و عیبیابی SPF 6000 ES Plus در شبکه ایران
تنظیمات توصیهشده برای شبکه ایران (۲۲۰V ±۱۵٪)
- Output Voltage Setting: ۲۳۰V (پیشفرض اروپا) — برای ایران ۲۲۰V مناسبتر
- Frequency: ۵۰ Hz (پیشفرض درست برای ایران)
- Grid Voltage Range: ۱۸۰–۲۶۰V تنظیم شود — شبکه ایران در پیک تابستان تا ۱۸۵V سقوط میکند
- Battery Type: برای باتریهای اسیدی AGM، تنظیم AGM؛ برای لیتیوم LiFePO4، تنظیم Lithium با BMS protocol سازگار
- Charging Source Priority: Solar First → Solar+Grid → Grid First (بسته به اولویت صرفهجویی برق شبکه یا حداکثر استفاده از خورشید)
مدلهای جایگزین در کاتالوگ نشرنیرو
اگر SPF 6000 ES Plus موجود نیست یا توان بالاتری میخواهید، گزینههای جایگزین:
- کاتالوگ کامل سانورتر — Growatt SPF / SAKO SVP / Restar / MA Solar
- انتخابگر هوشمند سانورتر — پیشنهاد SKU بر اساس بار شما
- راهنمای جامع نصب سانورتر گرووات — مرجع ۸,۷۰۰ کلمهای
📞 ۰۲۱-۹۱۰۰۴۲۲۴ · 💬 واتساپ · استعلام قیمت روز
