پرسش کلیدی هر طراح تابلوی دیزل ژنراتور این است: آیا کنترلر مورد نیاز پروژه باید خود ژنراتور را راهاندازی کند (AMF) یا فقط منبع برق را بین شبکه شهر و ژنراتور سوئیچ کند (ATS مستقل)؟ پاسخ اشتباه به این پرسش میتواند منجر به خرید کنترلر اشتباه، طراحی تابلوی پیچیدهتر از حد لازم، یا برعکس، کمبود قابلیت در پروژه شود. این پست راهنمای تصمیمگیری مهندسی شما برای انتخاب بین خانوادههای کنترلر DSE است.
فهرست مطالب
AMF و ATS — تعاریف دقیق
AMF (Auto Mains Failure): کنترلری که هم شبکه برق شهر را پایش میکند، هم خود موتور را راهاندازی و حفاظت میکند. عملکرد کامل:
- پایش لحظهای ولتاژ، فرکانس و فاز شبکه شهر
- تشخیص قطع برق (یا کاهش کیفیت برق زیر آستانه قابل قبول)
- ارسال فرمان استارت به موتور، پایش crank، تأیید موفقیت روشنشدن
- صبر برای تثبیت ولتاژ و فرکانس ژنراتور
- ارسال فرمان انتقال بار به کنتاکتور سمت ژنراتور
- پایش مداوم سلامت موتور حین کار (دما، فشار روغن، باتری شارژ، دور)
- هنگام برگشت برق شهر: بازگشت بار، مرحله سرمایش، توقف موتور

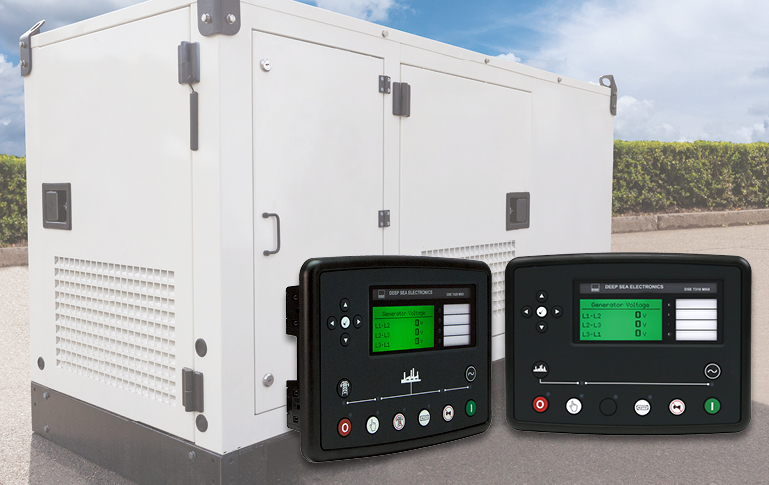

مدلهای DSE با قابلیت AMF: DSE 7320 MKII، DSE 7420 MKII، DSE 704، DSE 8610 MKII.
ATS مستقل: کنترلری که فقط دو منبع برق آماده را پایش میکند و فرمان سوئیچ میدهد. عملکرد محدودتر:
- پایش شبکه برق شهر
- تشخیص قطع برق
- ارسال سیگنال «درخواست استارت» به کنترلر سمت ژنراتور (که یک کنترلر مجزا است)
- منتظر سیگنال «ژنراتور آماده» از طرف کنترلر ژنراتور میماند
- ارسال فرمان انتقال بار به کنتاکتورها
- هنگام برگشت برق شهر: فرمان بازگشت بار، سپس فرمان «استاپ» به کنترلر ژنراتور
مدل DSE برای ATS مستقل: DSE 327 (و سری بزرگتر ۳۳۱، ۳۳۴، ۳۳۵ MKII).
درخت تصمیم — کدام را انتخاب کنم؟
برای رسیدن به انتخاب درست، این چهار پرسش را پاسخ دهید:
| پرسش | پاسخ → نتیجه |
|---|---|
| ۱. آیا ژنراتور شما کنترلر داخلی دارد؟ | اگر «بله» (مثلاً ژنراتور وارداتی با DSE 7320 MKII روی پنل کنترل خودش) → فقط به ATS مستقل (DSE 327) نیاز دارید. اگر «خیر» → باید کنترلر AMF کامل بخرید. |
| ۲. کنترلر ژنراتور موجود قدیمی است یا قابل اعتماد نیست؟ | اگر «بله» → بهتر است کنترلر قدیمی را با DSE 7320 MKII جایگزین کنید و از ATS مستقل صرف نظر کنید. اگر «خیر» → ATS مستقل کافی است. |
| ۳. آیا تابلوی شما تابلوسازی شده توسط شخص دیگر است (نه ژنراتور-سازنده)؟ | اگر تابلوساز جداگانه دارد → DSE 327 برای تابلو + DSE 7320 برای ژنراتور ترکیب معمول است. اگر هر دو را یک تأمینکننده انجام میدهد → فقط AMF کامل (DSE 7320) کافی است و کنترلر ATS جداگانه حذف میشود. |
| ۴. آیا چند ژنراتور همزمان دارید (موازیسازی)؟ | اگر «بله» → DSE 8610 MKII الزامی است (هم AMF هم synchronization هم تقسیم بار). اگر «خیر» → DSE 7320 MKII کافی است. |
ترکیب رایج در پروژههای ایران
سه طراحی متداول در بازار B2B ایران:
طراحی ۱: ژنراتور بستهبندی شده با AMF داخلی + تابلوی ATS ساده
ژنراتور وارداتی (پرکینز، بادوین، کامینز) که با DSE 7320 MKII روی پنل کنترل خودش تجهیز شده + تابلوی ATS مجزا با DSE 327. این طراحی برای پروژههای متوسط (بانک، کلینیک، ساختمان اداری) ایدهآل است. مزیت: تفکیک شفاف بین تجهیزات ژنراتور و تابلو. عیب: دو کنترلر = دو نقطه خرابی.
طراحی ۲: تابلوی AMF + ATS یکپارچه با DSE 7320 MKII
یک تابلوی واحد که هم کنترل ژنراتور و هم انتقال بار را با یک DSE 7320 MKII انجام میدهد. خروجی کنترلر مستقیماً به کنتاکتورهای انتقال بار فرمان میدهد. مزیت: کمهزینهتر، یک نقطه خرابی، نگهداری سادهتر. عیب: تفکیک سختتر بین «ژنراتور» و «تابلو» (مهم برای پروژههای با مالکیت تفکیکشده).
طراحی ۳: چند ژنراتور موازی + DSE 8610 + DSE 8660
برای پروژههای Mission Critical (دیتاسنتر Tier III/IV، بیمارستان مرجع، هتل ۵ ستاره): هر ژنراتور با DSE 8610 MKII مجهز میشود، یک DSE 8660 MKII روی تابلوی شبکه نصب میشود، و کل سیستم با DSENet® همگامسازی میشود. این طراحی Redundancy کامل و انتقال بار نرم را امکانپذیر میکند. هزینه بسیار بالاتر اما برای کاربری حیاتی الزامی است.
اشتباهات رایج در انتخاب کنترلر
- خرید AMF برای تابلویی که فقط ATS لازم دارد — هزینه اضافی و پیچیدگی غیرضروری. اگر ژنراتور خودش کنترلر AMF دارد، DSE 327 ساده کافی است.
- خرید ATS مستقل بدون کنترلر AMF در ژنراتور — تابلو کار نخواهد کرد چون فرمان استارت ژنراتور را کسی نمیگیرد. باید کنترلر کامل AMF (DSE 7320 MKII) خریداری شود.
- انتخاب DSE 8610 MKII برای پروژه ساده تکژنراتور — قابلیتهای sync و paralleling اضافی استفاده نمیشود اما هزینه ۲ تا ۳ برابر افزایش مییابد. DSE 7320 کافی است.
- صرف نظر از CT (Current Transformer) — بدون CT صحیح، کنترلر نمیتواند جریان بار را پایش کند و حفاظت overload کار نمیکند. ratio CT باید در DSE Configuration Suite دقیق وارد شود.
- عدم رعایت ترمیناتور CAN bus — باعث خطاهای متناوب CAN Data Fail در نمایشگر میشود. ترمیناتور ۱۲۰ اهمی باید در دو سر باس نصب شود.
یادداشتهای مهندس برق ارشد — جزئیات سیمکشی هر طراحی
این بخش برای طراحان تابلو و راهاندازان حرفهای نوشته شده است. اگر تصمیم گرفتهاید کدام طراحی برای پروژه شما مناسب است، در ادامه سیمکشی واقعی هر کدام آورده شده.
طراحی ۱: AMF داخلی ژنراتور + ATS مستقل (DSE 327)
ارتباطات سیمکشی بین دو ماژول:
- سیگنال «درخواست استارت» — کنتاکت Volt-Free Output از DSE 327 (NO، ۵A/۳۰V DC) → ورودی Remote Start کنترلر ژنراتور (مثلاً DSE 7320 MKII)
- سیگنال «ژنراتور آماده» — خروجی Generator Available از کنترلر ژنراتور → ورودی auxiliary روی DSE 327 (تأیید قبل از فرمان انتقال بار)
- دو خروجی Loading Output از DSE 327 — به کویل کنتاکتورهای سمت شبکه (Mains Contactor) و سمت ژنراتور (Gen Contactor)
- Interlock مکانیکی — بین دو کنتاکتور، الزامی طبق IEC 60947-6-1 برای جلوگیری از موازیسازی تصادفی
- تغذیه DC — DSE 327 و کنترلر ژنراتور هر دو از باتری استارت ژنراتور تغذیه میشوند، فیوزهای جداگانه
طراحی ۲: AMF یکپارچه با DSE 7320 MKII (بدون ATS مجزا)
سادهتر، تعداد قطعات کمتر:
- ولتاژ سهفاز شبکه شهر — مستقیماً به ورودی Mains Sensing روی DSE 7320 MKII (محدوده ۱۵-۴۱۵ ولت فاز-نول)
- دو خروجی Loading Output از DSE 7320 — به کویل کنتاکتورهای سمت شبکه و سمت ژنراتور (همان مثل DSE 327)
- اتصال موتور — CAN bus J1939 (برای ECM های الکترونیکی) یا Magnetic Pickup + ولتاژ آلترناتور (برای موتور مکانیکی)
- CT کلاس ۱ — روی فاز R، S، T خروجی ژنراتور با ratio مناسب (مثلاً ۲۰۰/۵ برای ژنراتور ۱۰۰ کاوا)
- یک نقطه خرابی — اگر DSE 7320 خراب شود، هم AMF و هم انتقال بار از کار میافتد. این طراحی برای پروژههای Mission Critical توصیه نمیشود.
طراحی ۳: چند ژنراتور موازی با DSE 8610 + DSE 8660
پیچیدهتر، برای Mission Critical:
- هر ژنراتور: یک DSE 8610 MKII با CT کلاس ۱ روی خروجی، اتصال موتور CAN bus J1939، خروجی AVR Control به ورودی آلترناتور، خروجی Governor Control (در صورت موتور مکانیکی)
- تابلوی شبکه: یک DSE 8660 MKII با Mains Sensing سهفاز و حفاظتهای ROCOF/Vector Shift
- باس DSENet® — تمام ماژولها از طریق RS485 با impedance ۱۲۰ اهم به یکدیگر متصل میشوند برای Load Sharing و sync
- کنتاکتورهای paralleling — هر ژنراتور یک کنتاکتور خروجی، یک کنتاکتور سمت bus aggregator
- حالت کنترل توان — یک ژنراتور isochronous (master)، بقیه droop. یا همه isochronous با load sharing از DSENet®.
چکلیست اشتباهات رایج طراحان ATS
- کابل CAN bus بدون شیلد و ترمیناتور — منجر به خطای متناوب CAN Data Fail. حتماً Shielded Twisted Pair با ۱۲۰ اهم در دو سر باس.
- CT با ratio اشتباه در Configuration Suite — نمایش جریان غلط، حفاظت overload کار نمیکند.
- عدم interlock مکانیکی بین دو کنتاکتور — خطر paralleling تصادفی و آسیب جدی به ژنراتور و شبکه.
- تغذیه DC از شارژر AC به جای باتری — نوسانات شارژر باعث reboot ماژول میشود. تغذیه باید مستقیم از باتری استارت با فیوز جداگانه باشد.
- کابل سیگنال موازی با کابل قدرت — نویز induced، خطاهای متناوب. حداقل ۳۰۰ میلیمتر فاصله یا روتینگ عمودی برای کاهش coupling.
- زمین کردن شیلد در دو سر — ground loop، نویز ۵۰ هرتز. فقط در یک سر (سمت کنترلر) زمین شود.
