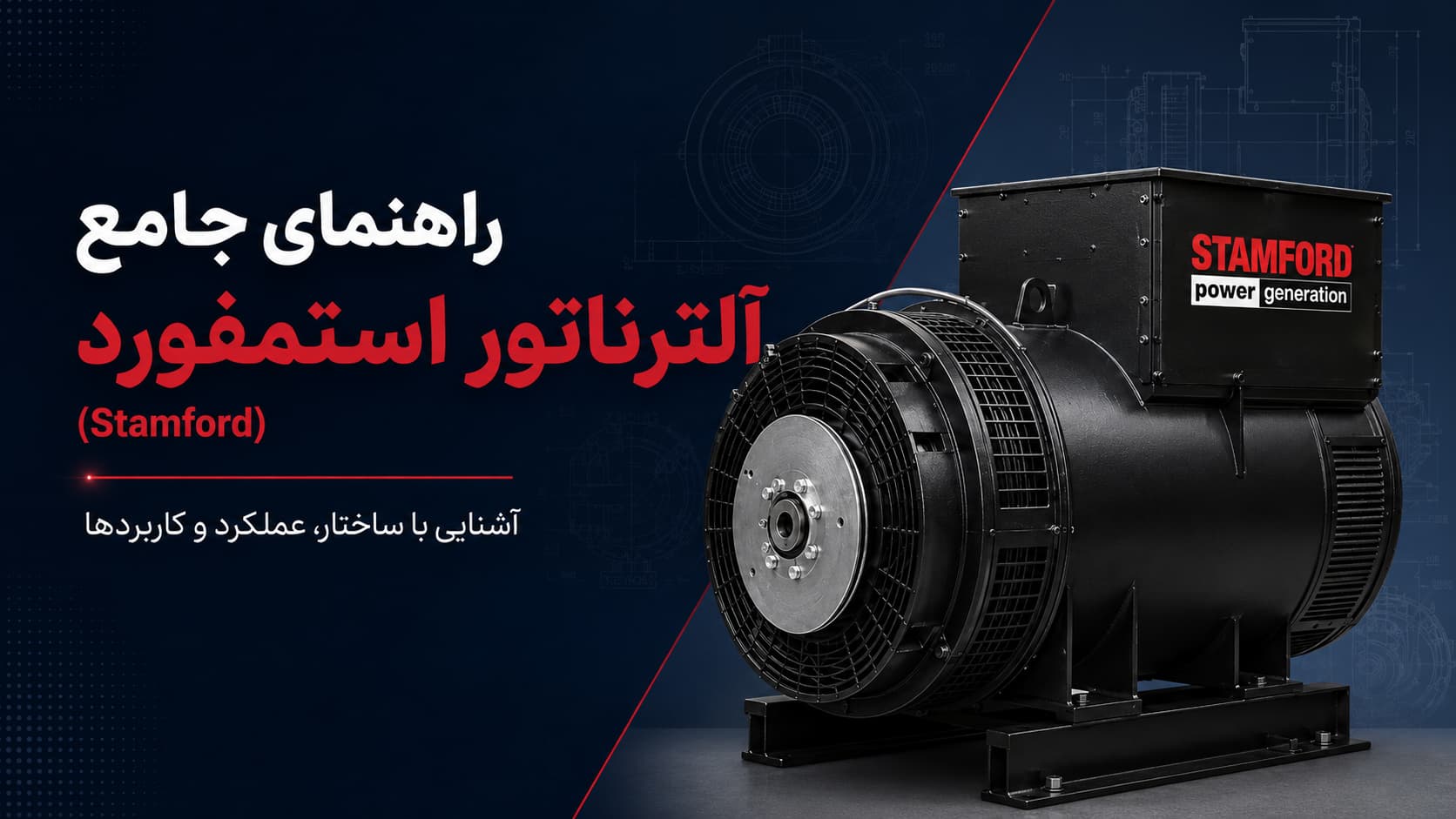

راهنمای جامع آلترناتور استمفورد (Stamford) — سری‌ها، AVR و انتخاب

آلترناتور Stamford (استمفورد) یکی از پرکاربردترین برندهای آلترناتور صنعتی در دیزل ژنراتورهای جهان است. متعلق به Cummins Generator Technologies (CGT)، با پنج سری اصلی از ۷.۵ تا ۵,۳۷۰ کیلوولت‌آمپر، استاندارد صنعت در پیکربندی Cummins، Volvo Penta، Perkins، Baudouin و سایر برندهای موتور دیزل است.

Stamford چیست و چرا انتخاب می‌شود؟

Stamford برند قدیمی بریتانیایی آلترناتور صنعتی است که در ۲۰۰۲ توسط Cummins Inc. خریداری شد و حالا تحت نام Cummins Generator Technologies (CGT) فعالیت می‌کند. به‌دلیل سابقه طولانی، کیفیت ساخت بریتانیایی و یکپارچگی با موتورهای Cummins، Stamford اکثر دیزل ژنراتورهای کلاس صنعتی در جهان را تجهیز می‌کند.

پنج سری اصلی آلترناتور Stamford

برای رنج پایین (۷.۵ کاوا و کم‌تر)، Stamford سری PI (PI044/PI144) را با ۱۰ تا ۴۲.۵ کاوا ارائه می‌دهد — معمولاً برای کاربری generator-set کوچک یا backup. توان دقیق در ۶۰ Hz معمولاً ۲۰٪ بیشتر از ۵۰ Hz است.

سیستم تحریک — AVR Stamford

AVR (Automatic Voltage Regulator) قلب کنترل ولتاژ خروجی آلترناتور است. Stamford شش گزینه‌ٔ اصلی ارائه می‌دهد:

AVR های Shunt (خود-تحریک)

• SX440: AVR استاندارد برای آلترناتورهای صنعتی بزرگ Stamford — سری HCI/HCM 4/5/6 (محدوده ۲۰۰-۱۵۰۰ کاوا). نوع half-wave phase-controlled thyristor با ۳-phase sensing. عیب اصلی Shunt-excited بودن: در Short Circuit تحریک از بین می‌رود. AS440 جایگزین مدرن SX440 است.
• SX460: AVR پایه برای آلترناتورهای کوچک Stamford — سری UC22 و UC27 (محدوده ۵۰-۲۰۰ کاوا). 2-phase sensing self-excited. ساده و اقتصادی برای کاربری backup سبک. این AVR در حال جایگزینی با AS440 توسط Stamford است.
• AS440 / AS480: AVR میانی با ورودی AUX برای تنظیم خارجی و کاربری Parallel.

AVR های PMG (Permanent Magnet Generator — تحریک مستقل)

• MX341: AVR متصل به PMG برای حفظ تحریک حتی در Short Circuit — قابلیت Excitation Forcing تا ۲۰۰-۳۰۰٪ برای فعال‌سازی فیوزها/برکرها. مناسب کاربری Mission Critical تا ۸۰۰ کاوا.
• MX321: پیشرفته‌ترین AVR Stamford. حفاظت‌های Selective Tripping، PFR (Power Factor Regulator)، VAR Sharing برای کاربری Multi-Genset Parallel. استاندارد دیتاسنترهای Tier III+.

کلاس‌بندی عایق و IP Protection

• کلاس H عایق (Class H Insulation): حداکثر دمای کاری ۱۸۰°C — استاندارد تمام آلترناتورهای Stamford کلاس صنعتی. اجازه می‌دهد افزایش دما (Temperature Rise) تا ۱۲۵°C از محیط ۴۰°C.
• IP21: حفاظت در برابر اجسام جامد بزرگ‌تر از ۱۲ میلی‌متر + قطرات آب عمودی. استاندارد UC22-UC27 برای محیط خشک پوشیده.
• IP23: حفاظت در برابر اجسام جامد بزرگ‌تر از ۱۲ mm + پاشش آب تا ۶۰° از عمودی. استاندارد HC و P7 برای محیط نیمه‌باز.
• IP55 / IP65: برای کاربری Off-Shore یا محیط بسیار آلوده — Stamford با محفظه افزوده.

نوع یاتاقان و کوپلینگ

• Single Bearing (تک‌یاتاقانه): آلترناتور با یک یاتاقان (سمت غیرمحرک). نیاز به SAE flywheel + disc coupling. سبک‌تر و کوتاه‌تر — استاندارد دیزل ژنراتور.
• Double Bearing (دو یاتاقانه): آلترناتور با دو یاتاقان. نیاز به Belt-driven یا direct shaft coupling. مناسب کاربری stand-alone (بدون موتور دیزل ثابت).

تطبیق Stamford با موتورهای برندهای مختلف

کامینز

سازگاری کامل (متعلق به همان شرکت Cummins Inc.). جفت‌بندی استاندارد در کاتالوگ:

• Cummins B-Series (110-220 کاوا): Stamford UCI274 یا UCI224 (سری UC)
• Cummins L-Series QSL9 (250-400 کاوا): Stamford HCI4 سری HC
• Cummins K-Series KTA (550-1500 کاوا): Stamford HCI6 یا HCI7
• Cummins QSK60 (2000-2500 کاوا): Stamford P7 سری

برای راهنمای کامل کامینز: راهنمای موتور کامینز.

ولوو پنتا

Volvo Penta TAD-Series با Stamford جفت‌بندی استاندارد دارد. برای رنج TAD13/TAD16 (330-650 کاوا) معمولاً Stamford HCI5 یا HCI6 استفاده می‌شود.

پرکینز

Perkins سری ۱۱۰۰، ۱۵۰۰، ۲۲۰۰ معمولاً با Stamford UCI/HCI جفت می‌شود. سری ۴۰۰۰ پرکینز (تا ۲۵۰۰ کاوا) با Stamford P7.

بادوین

Baudouin (متعلق به Weichai چین) معمولاً با Stamford UCI/HCI یا با آلترناتورهای چینی Marathon/Mecc Alte عرضه می‌شود. برای پروژه‌های نیازمند کیفیت بالاتر، تأکید بر Stamford در سفارش الزامی است.

چرا فریم Stamford در سفارش مهم است

یک اشتباه رایج: فرض اینکه “Stamford” یک محصول واحد است. در واقع، Stamford ۵ سری × ده‌ها فریم‌سایز دارد. در سفارش دیزل ژنراتور، حتماً مدل دقیق Stamford (مثلاً UCI274K یا HCI634K) را تأیید کنید — نه فقط “آلترناتور Stamford”. اشتباه فریم می‌تواند Voltage Drop، Wave Form Distortion یا حتی شکست را در بار شروع موتور القایی ایجاد کند.

سؤالات متداول

تفاوت Shunt و PMG چیست؟

Shunt تحریک خود-تحریک از خروجی آلترناتور می‌گیرد — ارزان‌تر اما در Short Circuit قابلیت Forcing کمتر دارد. PMG منبع تحریک مستقل (مغناطیس دائم) دارد — حفظ تحریک حتی در fault جریان زیاد، گران‌تر اما توصیه‌شده برای دیتاسنتر و بیمارستان.

آیا فریم Stamford در دیزل ژنراتورهای ایرانی واقعاً استاندارد است؟

بله — اکثر دیزل ژنراتورهای کلاس صنعتی در ایران از Stamford استفاده می‌کنند. اما برخی فروشندگان آلترناتورهای جایگزین (Mecc Alte ایتالیایی یا Marathon Electric آمریکایی، یا Leroy-Somer فرانسوی) را با همان شکل ظاهری عرضه می‌کنند — حتماً در سفارش مدل دقیق Stamford را تأیید کنید.

کلاس H عایق چه دمایی را تحمل می‌کند؟

کلاس H عایق طبق IEC 60085 حداکثر دمای کاری ۱۸۰°C را تحمل می‌کند. این به آلترناتور Stamford اجازه می‌دهد افزایش دما (Temperature Rise) تا ۱۲۵°C از محیط ۴۰°C — مناسب اقلیم گرم خوزستان و پارس جنوبی.

Stamford UC یا HC برای ۳۰۰ کاوا؟

UC تا ۲۵۰ کاوا، HC از ۲۵۰ تا ۱۴۰۰ کاوا. برای ۳۰۰ کاوا، HCI4 (سری HC با ۴ قطب) استاندارد است. UC274 سری بالاتر UC تا ۲۵۰ کاوا محدود است.

محصولات و راهنماهای مرتبط

• راهنمای جامع موتور کامینز — برند مالک Stamford
• مقایسه کامینز و پرکینز
• راهنمای کنترلر DSE — مکمل آلترناتور Stamford
• کاتالوگ دیزل ژنراتور (تمام برندها)

منابع رسمی Stamford

• Stamford-AvK رسمی Cummins Generator Technologies
• Cummins Generators Official

تصحیح فنی مهم ۱۴۰۵: در نسخه‌های پیشین این پیلار، کاربری AVR های SX440 و SX460 معکوس درج شده بود. تصحیح طبق مستندات رسمی Stamford و دیتاشیت‌های HCI 4/5/6 سری: SX460 = AVR پایه برای UC22/UC27 کوچک (۵۰-۲۰۰ کاوا)، SX440 = AVR استاندارد برای HCI/HCM 4/5/6 بزرگ (۲۰۰-۱۵۰۰ کاوا). هر دو در حال جایگزینی با سری AS440/AS480 هستند. اگر در پروژه‌ای از این مقاله استفاده کرده‌اید، AVR انتخابی را با دیتاشیت آلترناتور خاص خود مجدد تطبیق دهید.
