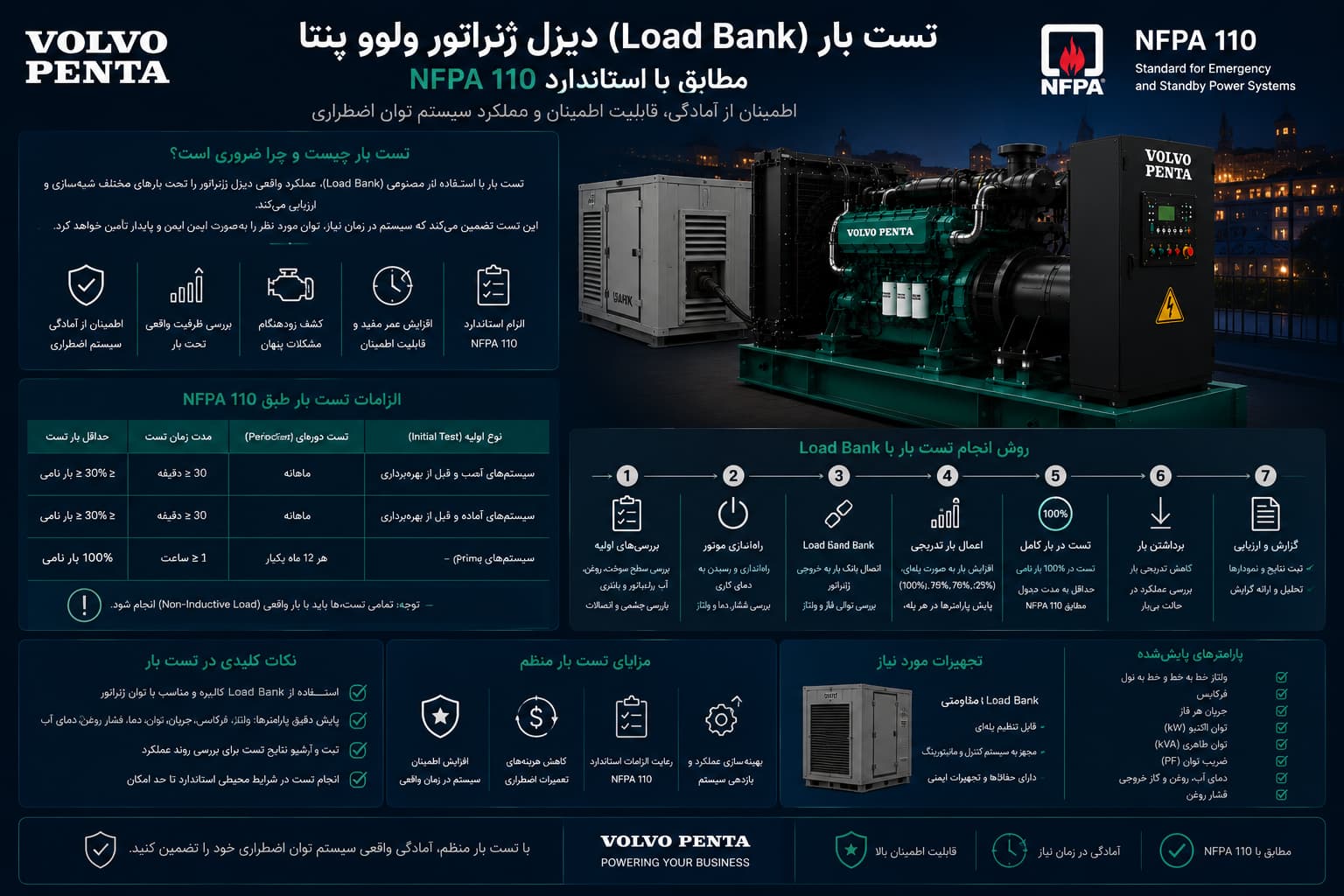

تست بار (Load Bank Testing) یکی از حیاتیترین آزمونهای دیزل ژنراتور است که هم در راهاندازی اولیه (Commissioning) و هم بهصورت دورهای (طبق NFPA 110 §8.4.2 تست عملیاتی ماهانه ≥۳۰٪ بار ≥۳۰ دقیقه — تست Load Bank سالانه فقط در صورت عدم تأمین معیارهای ماهانه طبق §8.4.2.3 الزامی است) برای اطمینان از عملکرد در شرایط واقعی الزامی است. این راهنما پروتکل تست بار طبق NFPA 110 و ISO 8528-5 برای دیزل ژنراتور ولوو پنتا را معرفی میکند.
فهرست مطالب
چرا تست بار ضروری است؟
بسیاری از دیزل ژنراتورهای پشتیبان (مانند بیمارستان و دیتاسنتر) ماهها بدون بار واقعی کار میکنند. این میتواند منجر به Wet Stacking (تجمع سوخت نسوخته در سیلندر) شود که توان موتور را کاهش میدهد و عمر آن را کم میکند. تست بار:
- موتور را در دمای کاری بهینه قرار میدهد و Wet Stacking را حذف میکند
- عملکرد AVR، گاورنر و مولد در شرایط بار اسمی را تأیید میکند
- مشکلات پنهان (نشت سوخت، توربو ضعیف، کاهش توان) را قبل از قطعی برق واقعی آشکار میکند
- الزامات قانونی NFPA 110 و سازمان برنامه و بودجه کشور — نشریه ۱۱۰ (سابقاً سازمان مدیریت و برنامهریزی) را برآورده میکند
انواع بار تست (Load Bank Type)
| نوع بار | PF | شبیهسازی | کاربری |
|---|---|---|---|
| مقاومتی (Resistive) | ۱.۰ | روشنایی، گرمایش | تست استاندارد NFPA 110 — حداقل لازم |
| راکتیو (Reactive) | ۰.۸ تا ۰.۹ | موتورهای الکتریکی، چیلر | تست عملکرد AVR + ضریب توان واقعی |
| ترکیبی (R + L) | ۰.۸ متغیر | بار واقعی صنعتی | تست جامع — توصیه برای کاربری Mission Critical |
برای بیمارستان و دیتاسنتر که بار واقعی PF ≈ ۰.۸ راکتیو دارد، استفاده از فقط بار مقاومتی کافی نیست — تست راکتیو AVR و گاورنر را تحت فشار واقعی قرار میدهد.
پروتکل تست NFPA 110 — ماهانه + سالانه (شرطی)
- قبل از تست: چک کامل سوخت، آب، روغن، باتری، خط اگزوز، تهویه
- راهاندازی: راهاندازی به Mode AUTO، اندازهگیری زمان راهاندازی (باید < ۱۰ ثانیه برای NFPA 110 Level 1)
- گام ۱: ۲۵٪ بار به مدت ۳۰ دقیقه — مانیتورینگ ولتاژ، فرکانس، دمای آب، فشار روغن
- گام ۲: ۵۰٪ بار به مدت ۳۰ دقیقه
- گام ۳: ۷۵٪ بار به مدت ۳۰ دقیقه
- گام ۴: ۱۰۰٪ بار به مدت ۳۰ دقیقه (یا ۲ ساعت برای بیمارستان طبق NFPA 110)
- تست گام بار آنی: از ۰٪ به ۱۰۰٪ یکمرحلهای — اندازهگیری افت ولتاژ و فرکانس + زمان بازگشت (مطابق ISO 8528-5)
- کولداون: ۵–۱۰ دقیقه بدون بار قبل از خاموشسازی
معیارهای پاس/مردود (ISO 8528-5)
- افت ولتاژ گذرا: حداکثر ۲۰٪ افت در گام بار ۱۰۰٪ (برای کلاس G2)، حداکثر ۱۵٪ برای G3
- بازگشت ولتاژ: به ۹۸٪ ولتاژ نامی در زیر ۱.۵ ثانیه (G2)، زیر ۱ ثانیه (G3)
- افت فرکانس گذرا: حداکثر ۱۰٪ (G2)، حداکثر ۷٪ (G3)
- بازگشت فرکانس: به ۹۹٪ در زیر ۵ ثانیه (G2)، زیر ۳ ثانیه (G3)
- تثبیت: ولتاژ ±۱٪ و فرکانس ±۰.۵٪ بدون نوسان
ظرفیت بار تست
بار تست باید حداقل ۱۲۰٪ توان نامی ژنراتور باشد. برای TAD1641GE (۵۵۰ کاوا)، بار تست ۶۶۰ کاوا مقاومتی + ۲۰۰ کاوا راکتیو ضروری است. تأمین بار تست در ایران: تأمین از شرکتهای اجاره بار (بهجای خرید) برای تست سالانه اقتصادیتر است.
گزارش تست + بایگانی
گزارش رسمی تست بار باید شامل: تاریخ، شماره سریال ژنراتور، شرایط محیط (دما، رطوبت، ارتفاع)، نمودار ولتاژ و فرکانس در گامها، عکسهای پنل کنترل در هر گام، نتیجه پاس/مردود، توصیههای نگهداری. این گزارش برای ممیزیهای وزارت بهداشت (بیمارستان) و Uptime Institute (دیتاسنتر) ضروری است.
سؤالات متداول
هر چند وقت یکبار باید تست بار انجام داد؟
طبق NFPA 110: تست بدون بار حداقل هفتهای ۳۰ دقیقه، تست با بار حداقل ماهی ۳۰ دقیقه با بار ≥۳۰٪، و تست سالانه کامل ۲ ساعت با بار ۱۰۰٪. برای استانداردهای ایرانی، نشریه ۱۱۰ سازمان مدیریت همین فواصل را الزامی میداند.
آیا تست بار به مدت طولانی به موتور آسیب میزند؟
برعکس — تست بار سالم برای موتور مفید است چون Wet Stacking را حذف میکند و توربو و انژکتورها را در دمای کاری بهینه قرار میدهد. آسیب فقط در صورت تست بدون رعایت پروتکل کولداون رخ میدهد.
برای راهنمای کنترلر مناسب تست (DSE 7320/7420)، راهنمای کنترلر DSE را ببینید.
