انرژی خورشیدی در ایران یک منبع قابل توجه و در حال رشد است. به دلیل قرارگیری ایران در عرضهای جغرافیایی میانه و داشتن بیش از ۳۰۰ روز آفتابی در بسیاری از مناطق، استفاده از سیستمهای فتوولتائیک (PV) میتواند سهم قابل توجهی در تأمین برق خانگی و صنعتی داشته باشد. با این حال، نصب صحیح و ایمن پنلهای خورشیدی نیازمند رعایت اصول فنی، انتخاب زاویه مناسب برای هر شهر، توجه به شرایط اقلیمی (دما، رطوبت، گردوغبار و سایه) و استفاده از مصالح مناسب (از جمله سازههای فولادی گالوانیزه) است.
در این مقاله، یک آموزش نصب پنل خورشیدی جامع و کاربردی با تمرکز ویژه بر شرایط ایران ارائه میشود و بهصورت گامبهگام به نحوه طراحی، نصب و نگهداری یک سیستم خورشیدی پرداخته میشود تا نکات مهم برای بهینهسازی عملکرد و افزایش طول عمر سیستم بهصورت کامل بررسی گردد.
فهرست مطالب
بررسی اولیه و برنامهریزی نصب
پیش از اقدام به خرید و نصب پنلهای خورشیدی باید چند مرحله اساسی را طی کنید:
-
تحلیل نیاز انرژی: ابتدا مصرف برق سالیانه خانه یا محل کار خود را از طریق قبوض برق استخراج کنید. جمع کل کیلوواتساعتها را بر ۱۲ تقسیم کنید تا مصرف ماهانه مشخص شود. این مقدار و میزان تابش خورشیدی منطقه، مبنای اندازهگیری ظرفیت مورد نیاز سامانه خورشیدی خواهد بود.
-
ارزیابی مکان نصب: سیستمهای خورشیدی در ایران معمولاً روی پشت بام یا زمین نصب میشوند. پشت بامهای بتنی یا تیرآهنی ظرفیت تحمل بار مناسبی دارند. هنگام انتخاب مکان باید به استحکام سازه، دسترسی به آفتاب بدون سایه، امکان اجرای کابلکشی و فاصله تا باتری و اینورتر توجه کنید. بر اساس راهنماییهای فنی، سقف باید قادر باشد وزن پنلها و سازه فلزی را تحمل کند و بهتر است از اسکلتبندی اضافی یا داربست برای ایمنی استفاده شود. این موارد همگی در یک آموزش نصب پنل خورشیدی اصولی باید بهصورت دقیق بررسی شوند.
-
بررسی مجوزها و استانداردها: برای اتصال سیستم به شبکه یا استفاده از خدمات خرید تضمینی برق، باید مجوزهای لازم را از اداره برق، شهرداری و وزارت نیرو دریافت کنید. مقررات ملی ساختمان، استاندارد نظام مهندسی برق و دستورالعملهای اداره برق در خصوص نصب تجهیزات الکتریکی باید رعایت شود.
-
انتخاب نوع سامانه: سامانههای خورشیدی به دو نوع مستقل از شبکه (off-grid) و متصل به شبکه (grid-tied) تقسیم میشوند. در مناطق دورافتاده یا برای مصارف خاص (مانند عشایر یا باغهای کشاورزی) سیستم مستقل با باتری و شارژ کنترلر مناسب است. در شهرها، سیستم متصل به شبکه امکان استفاده از برق شبکه در ساعات کمنور و فروش برق اضافی را میدهد.

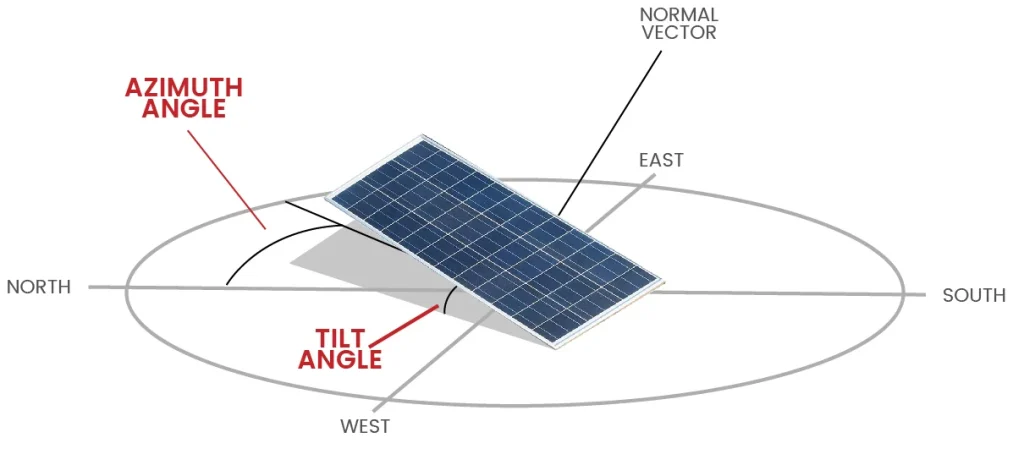

تعیین زاویه نصب پنل در شهرهای ایران
تعیین زاویه نصب پنل در شهرهای ایران
یکی از مهمترین عوامل افزایش بازدهی پنلهای خورشیدی، انتخاب زاویه و جهت صحیح نصب است. زاویه نصب پنل (تیلت یا شیب) باید با عرض جغرافیایی هر شهر و فصل تنظیم شود تا پنلها حداکثر تابش را دریافت کنند.
قاعده کلی و استفاده از دادههای نرمافزار
بر اساس مقالات تخصصی، تعیین زاویه بهینه نیازمند دانستن موقعیت خورشید در طول سال است. نرمافزارهای حرفهای مانند PVsyst برای هر شهر و موقعیت جغرافیایی زاویه بهینه سالیانه را محاسبه میکنند و عوامل مانند دمای محیط، تابش، سایه و انعکاس زمین را در نظر میگیرند. اگر به چنین نرمافزارهایی دسترسی ندارید، میتوان از رابطه ساده زیر استفاده کرد:
زاویه بهینه برای ایران ≈ 0.9 × عرض جغرافیایی
برای مثال، در شهر اصفهان با عرض حدود ۳۲ درجه، زاویه بهینه حدود ۲۹ درجه پیشنهاد میشود. برای شهرهای شمالی که تابش خورشید در زمستان کمتر و ارتفاع خورشید پایینتر است، ضریب را کمی کمتر (حدود ۰٫۸۵) و برای مناطق جنوبی که خورشید تقریبا عمود میتابد، ضریب را کمی بیشتر (حدود ۰٫۹۵) در نظر میگیرند.
مثالهایی از شهرهای ایران
جدول زیر چند شهر نمونه را با عرض جغرافیایی و زاویه پیشنهادی نشان میدهد. مقادیر بهصورت تقریبی و برای نصب ثابت سالیانه ارائه شدهاند؛ برای بهینهسازی بیشتر میتوانید زاویه را هر فصل کمی تغییر دهید:
| شهر | عرض جغرافیایی (°) | زاویه پیشنهادی نصب (°) | توضیح |
|---|---|---|---|
| تهران | ۳۵٫۷ | ۳۲ | برای سقفهای جنوبرو؛ در زمستان میتوان زاویه را تا ۴۰ افزایش داد و در تابستان تا ۲۵ کاهش داد. |
| اصفهان | ۳۲٫۷ | ۲۹ | مطابق رابطه ۰٫۹×عرض؛ امکان تغییر فصلی دارد. |
| مشهد | ۳۶٫۳ | ۳۳ | تابستانها به دلیل طولانی بودن روز، کاهش زاویه به ۲۶ پیشنهاد میشود. |
| شیراز | ۲۹٫۶ | ۲۶ | مناطق جنوبی گرمای زیادی دارند؛ نصب با شیب کمتر امکان تهویه بهتری ایجاد میکند. |
| تبریز | ۳۸ | ۳۴ | زمستانهای سرد و برفگیر؛ زاویه بیشتر برای ریزش برف مفید است. |
| اهواز | ۳۱٫۳ | ۲۸ | هوای گرم و غبارآلود؛ زاویه باید با در نظر گرفتن گردوغبار و امکان شستوشوی آسان تعیین شود. |
| قشم | ۲۶٫۹ | ۲۵ | نور خورشید عمودیتر است؛ زاویه کمتر کافی است. |
توجه: زاویه پیشنهادی با فرض نصب ثابت محاسبه شده است. در صورت استفاده از سازههای قابل تنظیم، میتوانید زاویه را در زمستان افزایش و در تابستان کاهش دهید. این کار کارایی سیستم را ۵–۱۰ درصد افزایش میدهد.
جهت یا آزیموت پنل
در ایران، جهت بهینه برای دریافت بیشترین انرژی سالیانه، جنوب جغرافیایی است. اما در برخی شرایط باید جهت را کمی به شرق یا غرب بچرخانید. مثلا اگر صبحها آفتاب کم و بعدازظهر سایه وجود دارد، پنلها را کمی به سمت شرق بچرخانید. اگر ساختمان یا درختی از سمت شرق سایه میاندازد و بعدازظهر آفتاب آزاد است، پنل را کمی به غرب بچرخانید. برنامهریزی جهتبندی باید با تحلیل سایه و تابش انجام شود.
محاسبه فاصله ردیفها برای جلوگیری از سایه
در نیروگاههای خورشیدی یا پشتبامهای بزرگ که چند ردیف پنل نصب میشود، فاصله بین ردیفها (D) بسیار مهم است. فاصله کم باعث ایجاد سایه روی ردیفهای پشتی میشود و فاصله زیاد سطح مورداستفاده را هدر میدهد. یک فرمول رایج برای محاسبه فاصله، با توجه به زاویه پنل (θ)، ارتفاع پنل (H) و زاویه ارتفاع خورشید در کمترین حالت (α) ارائه میشود. این محاسبه یکی از بخشهای دقیق و تخصصی در آموزش نصب پنل خورشیدی بهویژه در پروژههای بزرگ محسوب میشود.
D = sin(α + θ) / sin(α) × H
زاویه α مربوط به ارتفاع خورشید در فصل زمستان برای عرض جغرافیایی آن منطقه است و معمولاً برای ساعتهای ۱۰–۱۱ صبح محاسبه میشود. هرچه α کوچکتر باشد (مثلاً در عرضهای شمالی)، فاصله ردیفها باید بیشتر باشد.
مصالح و ساختارهای مناسب برای نصب
سازههای نگهدارنده پنل باید ضمن تحمل وزن و مقاومت در برابر باد و زلزله، در برابر رطوبت و خوردگی پایدار باشند و دچار خمیدگی نشوند. دو گزینه رایج، آلومینیوم و فولاد گالوانیزه گرم هستند.
فولاد گالوانیزه گرم
فولاد گالوانیزه بهویژه در ایران به دلیل قیمت مناسب و مقاومت بالا بسیار پرکاربرد است. گالوانیزه گرم شامل غوطهور کردن قطعات فولادی در حمام روی مذاب در حدود ۴۵۰ درجه سانتیگراد است. این فرآیند باعث تشکیل لایههای آلیاژی آهن–روی روی سطح فولاد میشود که مانند یک سد از نفوذ رطوبت و اکسیژن جلوگیری میکند. مزایای استفاده از فولاد گالوانیزه عبارتاند از:
-
عمر طولانی: پوشش گالوانیزه میتواند عمر سازه را دو تا پنج برابر افزایش دهد و در شرایط محیطی ایران که شامل رطوبت بالا در شمال و جنوب و گردوغبار در مناطق مرکزی است، حفاظتی ماندگار ایجاد میکند.
-
محافظت کاتدی: حتی اگر در نقطهای از پوشش آسیب ایجاد شود، روی بهعنوان آندی قربانی عمل کرده و از خوردگی فولاد پایه جلوگیری میکند.
-
تغییر ناچیز خواص مکانیکی: فرایند گالوانیزهی گرم خواص مکانیکی فولاد را بهطور قابلتوجهی تغییر نمیدهد؛ کاهش مقاومت کششی کمتر از ۲–۵ درصد و سختی و انعطافپذیری تقریباً ثابت میماند.
-
نیاز کم به نگهداری: پوشش گالوانیزه، تعمیر و نگهداری طولانیمدت را کاهش میدهد و از رنگآمیزیهای مکرر بینیاز میکند.
نکته مهم این است که تمامی جوشکاریها و برشها باید قبل از عملیات گالوانیزه انجام شوند. اتصالدهندهها نیز باید از جنس فولاد گالوانیزه یا فولاد ضدزنگ باشند و در محل برش یا سوراخکاری باید از اسپری روی استفاده کرد تا از زنگزدگی جلوگیری شود.
آلومینیوم
آلومینیوم سبکتر از فولاد و مقاوم در برابر خوردگی است. پروفیلهای آلومینیومی با اتصالات پیچ و مهرهای نصب میشوند و برای سقفهای فلزی یا سیستمهایی که وزن عامل محدودکننده است مناسباند. معایب آلومینیوم هزینه بالاتر و مقاومت کمتر در برابر بارهای فشاری نسبت به فولاد است. انتخاب بین آلومینیوم و فولاد باید بر اساس وزن سقف، شرایط باد و بودجه انجام شود.
سایر اجزا
-
پیچ و مهرهها: استفاده از پیچ و مهرههای ضدزنگ یا گالوانیزه با واشرهای EPDM برای جلوگیری از نفوذ آب ضروری است.
-
پایههای بتنی: برای نصب روی زمین یا پشتبامهای مسطح، ممکن است از پایههای بتنی یا بلوکهای سیمانی برای وزندهی استفاده شود. طراحی پایهها باید با در نظر گرفتن بار باد و زلزله انجام شود.
-
ریلهای نصب: ریلها محل قرارگیری و فیکس کردن پنلها هستند. باید با توجه به نوع پنل (فریمدار یا فریملس)، طول و عرض پنل انتخاب شوند. در ایران اغلب از ریلهای C شکل گالوانیزه استفاده میشود.
مراحل نصب فیزیکی پنلها
در این بخش، مراحل نصب یک سامانه خورشیدی کوچک (تا حدود ۵ کیلووات) به صورت گامبهگام توضیح داده میشود. این مراحل بر اساس تجربه فنی و توصیههای منابع تخصصی تنظیم شده است.
۱. آمادهسازی و ایمنی
-
خاموش کردن برق: پیش از هرگونه عملیات، برق خانه را قطع کنید تا از خطر برقگرفتگی جلوگیری شود.
-
داربست و کمربند ایمنی: در صورت نصب روی پشتبام، داربست نصب کنید و از کمربند ایمنی استفاده کنید.
-
نشانهگذاری: نقاط اتصال ریلها را روی تیرهای سقف یا سازه پشتبام علامتگذاری کنید. باید اطمینان حاصل کنید که پیچها روی تیرهای اصلی بسته میشوند تا وزن پنلها بهطور یکنواخت توزیع شود.
۲. نصب سازه و ریل
-
انتخاب جهت و زاویه: جهت ریلها معمولاً شرق به غرب است تا پنلها روبهجنوب قرار گیرند. زاویه طبق توصیههای بخش قبل تنظیم میشود.
-
اتصال پایهها: بر اساس نقشه طراحی، پایههای فلزی یا آلومینیومی را روی پشتبام نصب کنید و با پیچهای ضدزنگ محکم کنید. اگر از بلوک سیمانی استفاده میکنید، آنها را با ملات یا پیچ و رولپلاک به سقف متصل کنید.
-
تراز کردن ریلها: ریلها باید در یک صفحه و تراز باشند تا هنگام نصب پنلها مشکل ایجاد نشود. فاصله بین ریلها مطابق با طول پنلها و بار باد طراحی میشود.
۳. جابجایی و نصب پنلها
پنلها را به آرامی و با رعایت احتیاط روی ریلها قرار دهید. هر پنل توسط گیرههای میانی و انتهایی (mid clamp و end clamp) روی ریل ثابت میشود. پیچها را محکم کنید اما بیش از حد سفت نکنید؛ زیرا ممکن است قاب پنل آسیب ببیند. کلیه پیچها باید به گشتاور توصیه شده سازنده بسته شوند. در مناطق بادخیز از بستهای اضافی برای جلوگیری از بادزدگی استفاده کنید.
۴. سیمکشی DC و اتصالات
در این مرحله، ارتباط بین پنلها و تجهیزات تبدیلکننده را برقرار میکنیم.
الف. نحوه اتصال پنلها
-
اتصال سری: برای افزایش ولتاژ خروجی، پنلها را سری کنید. این روش زمانی استفاده میشود که از اینورترهای با ولتاژ ورودی بالا استفاده میکنید یا میخواهید ولتاژ ۲۴ یا ۴۸ ولت تولید کنید. برای مثال، اتصال دو پنل ۱۲ ولت به صورت سری ولتاژ ۲۴ ولت ایجاد میکند.
-
اتصال موازی: برای افزایش جریان و ثابت نگه داشتن ولتاژ، پنلها را موازی کنید. این روش در سیستمهای ۱۲ ولتی یا برای افزایش ظرفیت جریان کاربرد دارد. پنلهای موازی باید ولتاژ مساوی داشته باشند و کابلکشی بیشتری نیاز دارد.
-
ترکیب سری-موازی: در سیستمهای بزرگ، ابتدا چند پنل را سری میکنند تا ولتاژ موردنظر حاصل شود، سپس چند رشته سری شده را موازی میکنند تا جریان افزایش یابد.
ب. انتخاب کابل و فیوز
-
کابلهای DC: برای اتصال ماژولها و رشتهها (string) از کابلهای PV استاندارد با سطح مقطع ۲٫۵، ۴ یا ۶ میلیمتر مربع استفاده میشود. انتخاب سطح مقطع بر اساس جریان و طول کابل است. کابل باید مقاومت UV و گرما داشته باشد.
-
کابلهای باتری و اینورتر: کابلهای رابط بین باتری و اینورتر معمولاً سطح مقطع بزرگتری (۱۰ تا ۵۰ میلیمتر مربع) دارند زیرا جریان بالایی عبور میکند. باید بتوانند جریان ماکزیمم سیستم را بدون افت ولتاژ تحمل کنند.
-
فیوز و کلید قطع: برای هر رشته پنل و هر باتری، از فیوز یا کلید مینیاتوری استفاده کنید تا در صورت اتصال کوتاه، جریان قطع شود و تجهیزات آسیب نبینند. همچنین کلید DC برای قطع سیستم در زمان تعمیرات ضروری است.
ج. اتصالات MC4
پنلهای خورشیدی معمولاً با کانکتورهای MC4 عرضه میشوند. از کابل با کانکتورهای متناسب استفاده کنید و در صورت نیاز کابل را با ابزار مخصوص پرس کنید. در اتصالات موازی، به جای سیمپیچ، از سهراهیهای MC4 یا جعبه اتصال استفاده کنید تا اتصال مطمئنتر و ایمنتر باشد.
د. ارتینگ و حفاظت در برابر صاعقه
نصب سیم ارت یا چاه ارت برای تمامی سازههای فلزی ضروری است تا در صورت وقوع اتصال یا صاعقه، جریان به زمین منتقل شود. در مناطق کوهستانی یا ساختمانهای بلند، ممکن است نیاز به میله صاعقهگیر باشد.
۵. نصب اینورتر و تجهیزات کنترلی
اینورتر جریان DC تولید شده توسط پنلها را به AC قابل استفاده تبدیل میکند. انتخاب اینورتر باید بر اساس توان پنلها، تعداد رشتهها و ولتاژ سیستم انجام شود.
-
محل نصب: اینورتر باید در مکانی خشک، خنک و دارای تهویه خوب نصب شود، زیرا دمای بالا باعث کاهش راندمان و عمر آن میشود. در صورت نصب بیرون، از کابینت ضدآب یا سایهبان استفاده کنید.
-
اتصال به باتری (در سیستمهای مستقل): باتریها از طریق شارژ کنترلر به اینورتر متصل میشوند تا در صورت قطع برق یا شب، برق موردنیاز را تأمین کنند. اتصال مستقیم پنل به باتری بدون کنترلر ممنوع است؛ زیرا ولتاژ بالا میتواند به باتری صدمه بزند.
-
اتصال به شبکه (در سیستمهای متصل): در این سیستم، خروجی AC اینورتر به تابلوی برق خانه متصل میشود. لازم است کنتور دوطرفه نصب شود تا میزان انرژی تزریقشده به شبکه و مصرفی ثبت شود. عمل اتصال باید توسط برقکار ماهر و طبق مقررات اداره برق انجام شود.
۶. راهاندازی و آزمایش
پس از تکمیل سیمکشی و نصب تجهیزات:
-
کلیدهای DC و AC را در وضعیت خاموش قرار دهید.
-
ابتدا اتصالات DC بین پنلها، شارژ کنترلر و اینورتر را چک کنید. سپس باتریها را وصل کرده و آخرین سیمها را به کنترلر و اینورتر متصل کنید.
-
اینورتر را روشن کنید و ولتاژ و فرکانس خروجی را بررسی کنید. مقدار ولتاژ باتری و جریان شارژ را از طریق نمایشگر کنترلر یا اینورتر مشاهده کنید.
-
کلید AC را وصل کنید و عملکرد سیستم را زیر بار بررسی کنید. اگر سیستم به شبکه متصل است، مطمئن شوید که پیکربندی پارامترهای شبکه (ولتاژ، فرکانس، جریان مجاز) درست انجام شده است.
-
در نهایت، سیستم را به مدت چند روز زیر نظر داشته باشید و پارامترهایی مانند توان تولیدی، دما و شارژ باتریها را ثبت کنید.
۷. نگهداری و بازرسی دورهای
نگهداری یکی از جنبههای مهم کارایی و طول عمر سیستم است. برنامه نگهداری دورهای شامل موارد زیر است:
-
تمیزکاری سطح پنلها: گردوغبار و آلودگی ناشی از شن، خاک و پرندگان میتواند میزان تابش رسیده به سلولها را کاهش دهد و دما را افزایش دهد، که منجر به کاهش راندمان میشود. بسته به منطقه، تمیزکاری میتواند هر ۳–۶ ماه انجام شود. در مناطق صنعتی و بیابانی ممکن است نیاز به بازههای کوتاهتر باشد.
-
بررسی اتصالات: هر سال حداقل یکبار پیچهای سازه و گیرهها را بررسی کنید. شل شدن پیچها یا خوردگی میتواند باعث افت راندمان یا خطر سقوط پنل شود. اتصالات MC4 را نیز کنترل کنید تا آب یا رطوبت در آنها نفوذ نکرده باشد.
-
کنترل باتری: سطح الکترولیت باتریهای سرب-اسید باید بهطور منظم چک شود. باتریهای لیتیومی نیاز به مراقبت کمتر دارند ولی باید ولتاژ و دما بررسی شود.
-
آزمایش عملکرد الکتریکی: میزان ولتاژ بیبار، جریان اتصال کوتاه و توان تولیدی پنلها را با مقادیر نامی مقایسه کنید. در صورت افت محسوس، ممکن است پنل دچار مشکل یا آلودگی شدید باشد.
نکات ایمنی در سیمکشی و کابلکشی
نصب سیستم خورشیدی با ولتاژ و جریان قابلتوجهی همراه است. رعایت نکات ایمنی برای جلوگیری از آتشسوزی و برقگرفتگی حیاتی است.
انتخاب قطر و طول کابل
کابلهای برق را باید بر اساس جریان و طول مسیر انتخاب کرد. استفاده از کابل نازک باعث افت ولتاژ و افزایش حرارت شده و خطر آتشسوزی را افزایش میدهد. مقاله تخصصی درباره سیمکشی سیستم خورشیدی تأکید میکند که باید سه گروه کابل (کابل آرایه، کابل باتری و کابل مصرف) را جداگانه در نظر گرفت و سطح مقطع هر یک را بر اساس جریان و طول انتخاب نمود. افزایش قطر کابل هزینه را بالا میبرد اما امنیت و کارایی را ارتقا میدهد.
محافظت از مدار
نصب فیوز یا کلید مینیاتوری روی هر رشته پنل و روی سیمهای باتری ضروری است تا در صورت بروز اتصال کوتاه یا جریان بیش از حد، مدار قطع شود و به تجهیزات آسیب نرسد. همچنین استفاده از دیود بایپس در ماژولها یا استفاده از اینورترهای دارای ردیاب نقطه حداکثر توان (MPPT) به کاهش اثرات سایه بر رشتهها کمک میکند.
جداسازی مدارهای DC و AC
مدارهای DC (از پنلها تا اینورتر) و مدارهای AC (از اینورتر تا مصرفکننده یا شبکه) باید از یکدیگر جدا باشند. این کار خطر برقگرفتگی و تداخل الکترومغناطیسی را کاهش میدهد. همچنین مسیر کابلهای DC را کوتاه و مستقیم انتخاب کنید تا افت ولتاژ کاهش یابد.
استفاده از تجهیزات استاندارد و متخصصان مجرب
تمام تجهیزات برقی باید دارای گواهی استاندارد ملی یا بینالمللی باشند. نصب سیستمهای خورشیدی نیازمند دانش الکتریکال و ایمنی است؛ بنابراین به توصیههای متخصصان توجه کنید و در صورت عدم تجربه کافی، از شرکتهای معتبر کمک بگیرید.
تأثیر شرایط محیطی بر عملکرد پنلها
دما و گرما
سلولهای خورشیدی سیلیکونی تنها حدود ۲۰ درصد انرژی خورشید را به برق تبدیل میکنند و باقی به گرما تبدیل میشود. افزایش دمای پنل باعث کاهش ولتاژ مدار باز و افت راندمان میشود؛ بهطوری که به ازای هر ۱ درجه افزایش دمای سلول، راندمان بین ۰٫۴ تا ۰٫۶۵ درصد کاهش مییابد. پژوهشی دیگر نشان میدهد که در دماهای بالاتر از ۲۵ درجه، عملکرد پنل بهطور قابلتوجهی افت میکند و مهندسان برای کاهش حرارت از مواد جاذب آب یا سیستم خنککننده استفاده میکنند که میتواند دمای پنل را ۱۰ درجه کاهش داده و توان خروجی را ۱۵–۱۹ درصد افزایش دهد
در مناطق گرم ایران (خوزستان، بوشهر، سیستان و بلوچستان)، باید پنلها را با فاصلهای از سقف یا سطح زمین نصب کنید تا هوا در اطراف آنها جریان داشته باشد. استفاده از سازههای با ارتفاع بیشتر یا سیستمهای تهویه طبیعی در پشت پنل کمک میکند تا حرارت بهتر دفع شود.
رطوبت
رطوبت نسبی نیز بر عملکرد پنل تأثیر میگذارد. مطالعهای در ایران نشان داد که رطوبت زیر ۴۰ درصد باعث افزایش راندمان میشود، اما با افزایش رطوبت به ۷۵ درصد، توان خروجی میتواند ۸٫۶۳ تا ۲۶٫۵ درصد کاهش یابد. در مناطق ساحلی مانند شمال و جنوب کشور، رطوبت بالا و نمک در هوا میتواند باعث خوردگی اتصالات و کاهش طول عمر تجهیزات شود. در این مناطق استفاده از سازههای گالوانیزه و پوششهای ضد خوردگی اهمیت بیشتری پیدا میکند.
گردوغبار و آلودگی

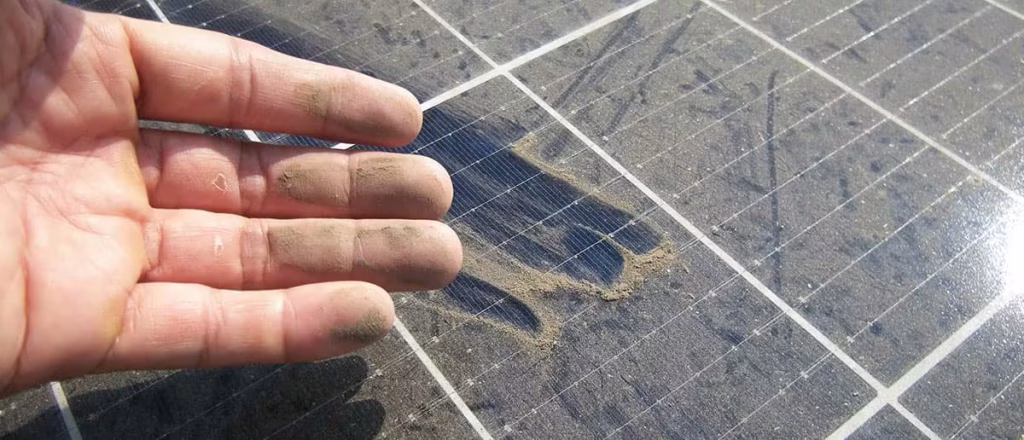

گردوغبار و آلودگی پنل خورشیدی
آلودگی و گردوغبار یکی از معضلات اصلی سیستمهای خورشیدی در ایران است، زیرا بسیاری از مناطق ایران دارای آب و هوای خشک و بیابانی هستند. ذرات گردوغبار روی سطح پنل، تابش خورشید را کاهش میدهد و بهطور همزمان با افزایش دمای پنل، راندمان را پایین میآورد. در مناطق رطوبت بالا، اثر گردوغبار کمتر است، اما در مناطق کویری مانند یزد، کرمان و خراسان جنوبی، شستوشوی دورهای باید در برنامه نگهداری گنجانده شود. استفاده از آب نرم، برسهای نرم یا تجهیزات شستوشوی خودکار میتواند به پاکیزگی سطح کمک کند.
سایه و موانع
سایه مستقیم از ساختمانها، درختان، تیرها یا حتی عبور ابرها میتواند راندمان پنلها را بهشدت کاهش دهد. طبق گزارشی، سایهدار شدن بیش از ۱۰ درصد از آرایه میتواند تولید انرژی را تا ۵۰ درصد کاهش دهد. لذا در زمان طراحی و نصب، باید مسیر حرکت خورشید و اجسام اطراف بهدقت بررسی شود. استفاده از نرمافزارهای سایهسنج، ارتفاع و محل قرارگیری پنلها را بهگونهای تعیین میکند که سایهزدگی به حداقل برسد. همچنین درختان در شرق یا غرب پنلها در طول روز سایه ایجاد میکنند؛ میتوان با هرس کردن درختان یا تنظیم جهت و زاویه پنلها این مشکل را کاهش داد.
اهمیت تهویه و خنکسازی
از آنجا که دمای بالا یکی از عوامل اصلی کاهش راندمان پنل است، تهویه مناسب و خنکسازی نقش مهمی دارند. نکات زیر در طراحی و نصب مؤثر هستند:
-
فاصله پشت پنل: فاصله بین پشت پنل و سقف یا زمین باید حداقل ۱۰ سانتیمتر باشد تا جریان هوا برقرار شود. در مناطق بسیار گرم، این فاصله را بیشتر در نظر بگیرید.
-
استفاده از پنلهای دوطرفه یا نیمه شفاف: پنلهای شیشهبهشیشه یا نیمه شفاف حرارت کمتری جذب میکنند و در برخی موارد میتوانند با انعکاس نور، عملکرد بهتری داشته باشند. البته قیمت این پنلها بالاتر است.
-
سامانههای خنککننده: سیستمهای اسپری آب یا ژلهای خنککننده میتوانند دمای پنل را کاهش دهند، اما هزینه و نیاز به نگهداری بیشتری دارند.
مواد و تجهیزات جانبی
شارژ کنترلر
در سیستمهای مستقل، شارژ کنترلر بین پنلها و باتری قرار میگیرد تا از شارژ و دشارژ نامناسب جلوگیری کند. کنترلرهای مدرن دارای MPPT (Maximum Power Point Tracking) هستند که نقطه حداکثر توان پنلها را در شرایط مختلف دما و تابش پیدا کرده و راندمان شارژ را افزایش میدهند.
باتری
انتخاب باتری مناسب بر اساس ظرفیت، نوع و طول عمر اهمیت دارد. در ایران معمولاً از باتریهای سرب-اسید سیلد، AGM یا ژل استفاده میشود، اما باتریهای لیتیومآهن-فسفات (LiFePO4) به دلیل طول عمر بیشتر و وزن کمتر بهتدریج رواج مییابند. برای محافظت، باتریها باید در محلی بدون رطوبت و دارای تهویه مناسب نصب شوند و در معرض نور مستقیم آفتاب نباشند.
سانورتر (Sunverter)
برخی از پکیجهای خورشیدی به جای استفاده از دو دستگاه مجزا، از «سانورتر» استفاده میکنند. سانورتر ترکیبی از سه بخش در یک دستگاه است: یک اینورتر تمامسینوسی، یک شارژکنترلر خورشیدی و یک شارژر باتری AC. به بیان ساده، سانورتر میتواند برق DC پنلهای خورشیدی را به AC تبدیل کند، باتریها را توسط انرژی خورشید شارژ کند و در صورت نیاز از برق شهر یا موتور برق برای شارژ باتریها استفاده نماید.
مزیت اصلی سانورتر این است که همه تجهیزات اصلی سیستم خورشیدی مستقل یا ترکیبی در یک دستگاه قرار میگیرند و هماهنگی بین آنها سادهتر میشود. در سانورترها معمولاً از اینورتر تمامسینوسی استفاده میشود که کیفیت موج خروجی آن برای تجهیزات حساس مناسب است. وجود شارژر داخلی باعث میشود که در زمانهایی که خورشید کافی نیست یا در روزهای ابری طولانی، بتوان از برق شهر یا موتور برق برای شارژ باتریها استفاده کرد؛ از این رو سانورتر به عنوان یک منبع تغذیه اضطراری مشابه UPS نیز عمل میکند.
سانورترها برای کاربران چند گزینه در نحوه شارژ ارائه میدهند: اولویت شارژ از طریق انرژی خورشیدی، اولویت از طریق برق شهری یا ژنراتور، شارژ صرفاً از پنلها، یا شارژ همزمان از پنلها و شبکه. این انعطافپذیری در باغها، ویلاها و پروژههای اضطراری که موتور برق یا شبکه وجود دارد بسیار مفید است. اگر در مکانی مثل ویلای روستایی موتور برق دارید و میخواهید در روزهای ابری طولانی باتریها خالی نشوند، سانورتر میتواند با استفاده از ژنراتور آنها را شارژ کند.
البته استفاده از سانورتر همیشه ضروری نیست. در سیستمهایی که دسترسی به شبکه یا ژنراتور وجود ندارد و هزینه اهمیت دارد، میتوان اینورتر و شارژکنترلر جداگانه خرید تا هزینهها کاهش یابد. با این حال، در پروژههای اضطراری، سیستمهای هیبریدی و زمانی که نیاز به بکاپ بیوقفه وجود دارد، سانورتر گزینهای کارآمد و ساده است.
سامانههای نظارتی از طریق اینترنت یا نمایشگر داخلی اینورتر اطلاعاتی مانند تولید لحظهای، انرژی جمعشده روزانه، دمای پنل و وضعیت باتری را نمایش میدهند. استفاده از این ابزارها برای شناسایی سریع مشکلات و مدیریت بهینه انرژی مفید است.
نکات ویژه برای شهرها و مناطق مختلف ایران
-
شمال ایران (گیلان، مازندران): این مناطق دارای رطوبت و بارندگی زیاد هستند. استفاده از سازههای گالوانیزه و عایقبندی مناسب اتصالات ضرورت دارد. زاویه پنل کمی بیشتر از ۳۰ درجه انتخاب میشود تا آب باران و برف به خوبی تخلیه شود. به دلیل پوشش گیاهی، باید سایه از درختان اطراف را بررسی کنید.
-
جنوب ایران (خوزستان، بوشهر، هرمزگان): گرمای شدید و رطوبت بعضاً بالا باعث کاهش راندمان میشود. فاصله بیشتر از سقف، تهویه بهتر و استفاده از پنلهایی با ضریب دمایی پایین توصیه میشود. در جزایر مانند قشم و کیش که رطوبت و نمک زیاد است، از اتصالات ضدخوردگی و پوشش مضاعف استفاده کنید. زاویه حدود ۲۵–۲۸ درجه مناسب است.
-
مناطق مرکزی و بیابانی (کرمان، یزد، اصفهان): تابش فراوان و رطوبت کم باعث افزایش گردوغبار روی پنلها میشود. برنامهریزی برای شستوشوی منظم اهمیت دارد. در این مناطق با استفاده از زاویه ۲۸–۳۰ درجه و آلومینیوم یا فولاد گالوانیزه، سیستم عملکرد بهتری دارد.
-
مناطق کوهستانی (کردستان، آذربایجان): برف سنگین و بادهای شدید از ویژگیهای این مناطق است. زاویه نصب باید بیشتر باشد (۳۵–۴۰ درجه) تا برف روی پنل نماند. سازه باید مقاومت کافی در برابر بار باد و برف داشته باشد. استفاده از پیچهای لنگر (anchor bolts) و مهارکنندههای باد (wind bracing) ضروری است.
-
شهرهای پرجمعیت (تهران، مشهد): ساختمانهای بلند ممکن است سایه ایجاد کنند. در این موارد از شبیهسازی سهبعدی برای یافتن محل بهینه استفاده کنید. همچنین، امکان اتصال به شبکه و فروش برق اضافی وجود دارد؛ لذا نصب سیستم متصل به شبکه مقرونبهصرفه است.
سوالات متداول (FAQ)
آیا میتوان پنلهای خورشیدی را روی سقفهای شیروانی نصب کرد؟
بله، روی سقفهای شیروانی باید از قلابهای مخصوص استفاده کنید که زیر تایل قرار میگیرند و به تیر سقف پیچ میشوند. ریلهای نصب روی این قلابها نصب میشوند. دقت کنید که نفوذ آب به سقف بهطور کامل جلوگیری شود و از واشرهای لاستیکی برای آببندی دقیق محل پیچها استفاده گردد. رعایت این نکات یکی از بخشهای بسیار مهم در آموزش نصب پنل خورشیدی روی سقفهای شیروانی به شمار میرود و تأثیر مستقیمی بر دوام سازه و ایمنی سازه دارد.
برای محاسبه تعداد پنلها و باتریها چه پارامترهایی باید در نظر گرفت؟
مصرف ماهانه (کیلوواتساعت)، ساعات پیک مصرف، توان نامی هر پنل، راندمان اینورتر، تلفات کابل و شارژ کنترلر از مهمترین پارامترها هستند. پس از محاسبه توان مورد نیاز، تعداد پنلها را تقسیم بر توان پنل انتخابی کنید و برای سیستم مستقل، باتری بهاندازه ۲–۳ برابر مصرف روزانه در نظر بگیرید تا در روزهای ابری ذخیره کافی وجود داشته باشد.
بهترین زمان شستوشوی پنلها چیست؟
شستوشوی پنلها در صبح زود یا عصر هنگامی که سطح پنل خنک است انجام شود. آب سرد روی پنل داغ ممکن است به شیشه آسیب بزند. از آب بدون املاح زیاد و برس نرم استفاده کنید. برای سیستمهای بزرگ، میتوان از ربات یا سیستم شستوشوی اتوماتیک استفاده کرد.
آیا استفاده از پنلهای دوجهته (بایفیشال) در پشتبامهای ایران منطقی است؟
پنلهای بایفیشال نور را از هر دو طرف جذب میکنند و در صورت وجود سطح بازتابکننده (مانند بام سفید یا زمین شن سفید) تا ۱۰–۲۰ درصد توان بیشتری تولید میکنند. با این حال، برای پشتبامهای معمولی با سطح تیره و فاقد بازتاب، بازدهی چندان افزایش نمییابد و هزینه مازاد آن توجیه اقتصادی ندارد. در نیروگاههای زمینی یا بالای سطح سفید، این پنلها میتوانند مفید باشند.
