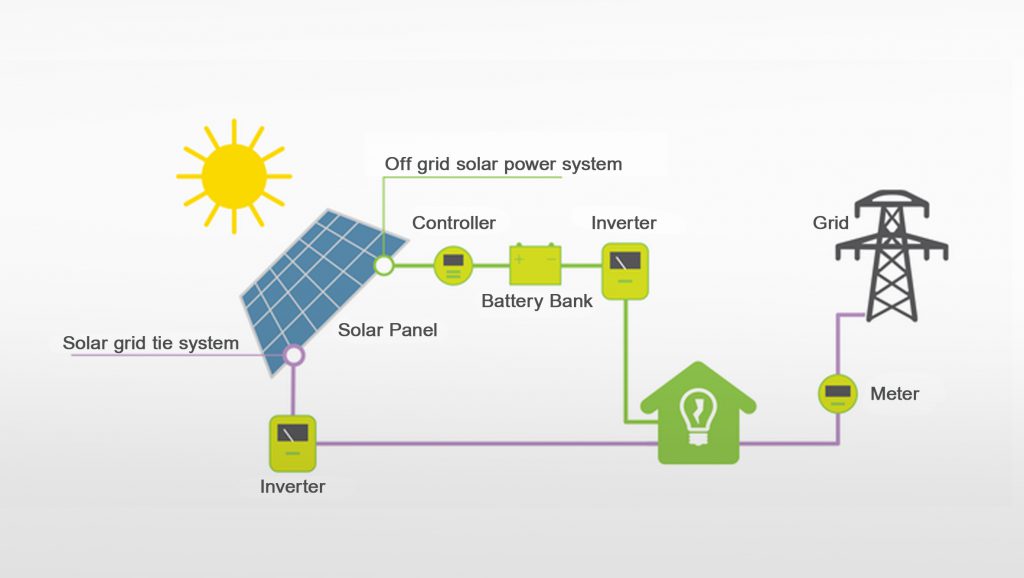

آموزش طراحی سیستم خورشیدی

محاسبه راندمان پنل خورشیدی

راندمان پنل خورشیدی

راندمان پنل خورشیدی به درصدی از انرژی خورشیدی که توسط پنل به انرژی الکتریکی تبدیل می‌شود اشاره دارد. برای محاسبه راندمان پنل خورشیدی می‌توانید از فرمول زیر استفاده کنید:

در این فرمول:

• Pout: توان خروجی پنل خورشیدی (بر حسب وات)
• Pin: توان ورودی (تابش خورشیدی که به پنل می‌رسد، بر حسب وات بر متر مربع، ضربدر سطح پنل)
• η: راندمان پنل خورشیدی، که به درصد بیان می‌شود.

مثال:

فرض کنید توان خروجی پنل خورشیدی ۳۰۰ وات است، توان تابش خورشیدی ۱۰۰۰ وات بر متر مربع است و مساحت پنل ۱.۶ متر مربع است.

برای محاسبه راندمان پنل خورشیدی با استفاده از داده‌های ارائه‌شده:

• توان خروجی پنل (Pout): ۳۰۰ وات
• توان تابش خورشیدی (Pin): ۱۰۰۰ وات بر متر مربع
• مساحت پنل: ۱.۶ متر مربع

فرمول محاسبه راندمان به صورت زیر است:

ابتدا توان ورودی را محاسبه می‌کنیم:

حالا راندمان را حساب می‌کنیم:

بنابراین، راندمان این پنل خورشیدی ۱۸.۷۵ درصد خواهد بود. این یعنی پنل خورشیدی شما ۱۸.۷۵ درصد از انرژی تابشی خورشید را به انرژی الکتریکی تبدیل می‌کند.

مزایا و معایب پنل‌های خورشیدی

نحوه ساخت پنل خورشیدی

ساخت پنل خورشیدی یک فرآیند چند مرحله‌ای است که شامل مونتاژ سلول‌های خورشیدی، اتصالات الکتریکی، قاب‌بندی، و لایه‌گذاری برای محافظت و بهینه‌سازی عملکرد است. در اینجا مراحل کلی ساخت پنل خورشیدی به تفصیل توضیح داده شده است:

مراحل ساخت پنل خورشیدی

۱. تهیه مواد اولیه:

• سلول‌های خورشیدی: سلول‌های خورشیدی، معمولاً از سیلیکون ساخته می‌شوند و وظیفه تبدیل نور خورشید به برق را دارند. این سلول‌ها به دو نوع اصلی تقسیم می‌شوند: مونوکریستالین (بالاترین راندمان) و پلی‌کریستالین (قیمت کمتر و راندمان متوسط).
• شیشه محافظ: یک لایه شیشه‌ای شفاف که در بالای پنل قرار می‌گیرد تا از سلول‌های خورشیدی در برابر آسیب‌های محیطی محافظت کند.
• صفحه پشتیبان (Backsheet): لایه‌ای در پشت پنل برای محافظت در برابر رطوبت و آلاینده‌ها.
• مواد اتصال‌دهنده (مانند EVA): برای اتصال سلول‌های خورشیدی به لایه‌های بالایی و پایینی.
• فریم آلومینیومی: برای پشتیبانی ساختاری و تسهیل نصب.

۲. مونتاژ سلول‌های خورشیدی:

سلول‌های خورشیدی به صورت سری و موازی به یکدیگر متصل می‌شوند تا ولتاژ و جریان خروجی مطلوبی تولید کنند. اتصالات معمولاً به‌صورت لحیم‌کاری با سیم‌های نقره‌ای انجام می‌شود.

۳. اتصال سلول‌ها به لایه‌های محافظ:

سلول‌های خورشیدی متصل شده، بین دو لایه EVA (Ethylene Vinyl Acetate) قرار می‌گیرند که به عنوان یک لایه چسبناک برای چسباندن سلول‌ها به شیشه در بالا و لایه پشتی در پایین عمل می‌کند.

۴. قرار دادن شیشه محافظ:

شیشه محافظ روی سلول‌های خورشیدی قرار می‌گیرد. این شیشه باید دارای ویژگی‌های ضد بازتاب باشد تا حداکثر نور خورشید وارد سلول‌ها شود و از آن‌ها محافظت کند.

۵. فرآیند لمینیت کردن (Lamination):

در این مرحله، پنل‌ها در دستگاه لمینیت قرار می‌گیرند که در دمای بالا و خلاء مواد را به یکدیگر می‌چسباند و پنلی بدون هوا و مقاوم در برابر رطوبت ایجاد می‌کند.

۶. اضافه کردن قاب آلومینیومی:

برای ایجاد استحکام بیشتر و محافظت از لبه‌های پنل، یک قاب آلومینیومی به دور آن نصب می‌شود. این قاب‌ها همچنین برای نصب پنل بر روی سازه‌های مختلف استفاده می‌شوند.

۷. نصب جعبه تقسیم (Junction Box):

یک جعبه تقسیم در پشت پنل نصب می‌شود که وظیفه آن مدیریت و هدایت جریان برق خروجی از پنل است. این جعبه معمولاً شامل دیودهایی برای جلوگیری از جریان معکوس است.

۸. تست و ارزیابی:

پس از ساخت، پنل‌ها تحت آزمایش‌های مختلفی قرار می‌گیرند تا کارایی و کیفیت آن‌ها تأیید شود. این تست‌ها می‌توانند شامل تست‌های حرارتی، فشار، رطوبت، و عملکرد در شرایط نوری مختلف باشند.

۹. بسته‌بندی و آماده‌سازی برای نصب:

پس از آزمایش‌های موفقیت‌آمیز، پنل‌ها بسته‌بندی شده و برای حمل و نصب آماده می‌شوند.



سلول‌های خورشیدی چگونه کار می‌کنند؟

سلول‌های خورشیدی (که به آن‌ها سلول‌های فتوولتائیک (PV) نیز گفته می‌شود) با تبدیل نور خورشید به انرژی الکتریکی کار می‌کنند. این فرآیند به نام اثر فتوولتائیک شناخته می‌شود. در ادامه، نحوه کار سلول‌های خورشیدی را به صورت گام‌به‌گام توضیح می‌دهم:

نحوه کار سلول‌های خورشیدی:

۱. جذب نور خورشید:

سلول‌های خورشیدی از مواد نیمه‌هادی مانند سیلیکون ساخته شده‌اند. هنگامی که نور خورشید به سلول خورشیدی برخورد می‌کند، فوتون‌های نور توسط مواد نیمه‌هادی جذب می‌شوند. این فرآیند باعث ایجاد انرژی در داخل سلول می‌شود.

۲. آزاد شدن الکترون‌ها:

وقتی فوتون‌ها به سلول خورشیدی برخورد می‌کنند، انرژی آن‌ها به الکترون‌های اتم‌های سیلیکون منتقل می‌شود. این انرژی اضافی باعث می‌شود که الکترون‌ها از پیوندهای خود در ماده نیمه‌هادی آزاد شوند.

۳. ایجاد جفت الکترون-حفره:

با آزاد شدن الکترون‌ها، فضاهای خالی به نام “حفره” در ساختار اتمی سیلیکون باقی می‌مانند. این جفت الکترون-حفره به عنوان حامل‌های بار مثبت و منفی در داخل سلول عمل می‌کنند.

۴. تشکیل میدان الکتریکی داخلی:

سلول‌های خورشیدی معمولاً از دو لایه نیمه‌هادی ساخته می‌شوند: یک لایه نوع N (که الکترون‌های اضافی دارد) و یک لایه نوع P (که حفره‌های اضافی دارد). در محل تماس این دو لایه، یک پیوند PN تشکیل می‌شود که یک میدان الکتریکی داخلی ایجاد می‌کند. این میدان الکتریکی باعث می‌شود که الکترون‌های آزاد به سمت لایه نوع N و حفره‌ها به سمت لایه نوع P حرکت کنند.

۵. تولید جریان الکتریکی:

هنگامی که الکترون‌های آزاد به سمت لایه نوع N و حفره‌ها به سمت لایه نوع P حرکت می‌کنند، یک جریان الکتریکی مستقیم (DC) در مدار خارجی ایجاد می‌شود. این جریان الکتریکی می‌تواند از طریق اتصالات فلزی به بیرون از سلول خورشیدی هدایت شود و برای استفاده در مصارف مختلف به کار رود.

۶. ولتاژ و توان خروجی:

هر سلول خورشیدی معمولاً ولتاژ حدود ۰.۵ تا ۰.۶ ولت تولید می‌کند. برای دستیابی به ولتاژ و توان بیشتر، سلول‌های خورشیدی به صورت سری و موازی به یکدیگر متصل می‌شوند و یک پنل خورشیدی را تشکیل می‌دهند.

انواع سلول خورشیدی

نوع سلول خورشیدی	ویژگی‌ها	مزایا	معایب
سلول‌های خورشیدی مونوکریستالین (Monocrystalline)	– از یک کریستال سیلیکون خالص ساخته شده است. – ظاهر مشکی و یکنواخت.	– راندمان بالا (۱۵-۲۲٪). – طول عمر طولانی.	– هزینه بالاتر به دلیل فرآیند تولید پیچیده.
سلول‌های خورشیدی پلی‌کریستالین (Polycrystalline)	– از تکه‌های کوچک‌تر کریستال‌های سیلیکون ساخته شده است. – ظاهر آبی رنگ.	– قیمت ارزان‌تر. – فرآیند تولید ساده‌تر.	– راندمان کمتر (۱۳-۱۸٪). – نیاز به فضای بیشتر.
سلول‌های خورشیدی آمورفوس (Amorphous Silicon)	– از لایه‌های نازک سیلیکون غیربلوری ساخته شده است. – انعطاف‌پذیر و سبک.	– ارزان. – مناسب برای کاربردهای خاص مانند وسایل قابل حمل.	– راندمان پایین‌تر (۶-۱۰٪). – کاهش راندمان در طول زمان.
سلول‌های خورشیدی کادمیوم تلوراید (CdTe)	– از مواد نیمه‌هادی کادمیوم تلوراید ساخته شده است. – قیمت پایین‌تر.	– راندمان مناسب (۹-۱۶٪). – قابلیت جذب نور بیشتر.	– سمی بودن کادمیوم. – مسائل زیست‌محیطی در دفع و بازیافت.
سلول‌های خورشیدی سی‌گس (CIGS)	– از ترکیب مس، ایندیم، گالیوم و سلنید ساخته شده است. – انعطاف‌پذیر.	– راندمان بالا (۱۰-۲۰٪). – ظاهر زیبا.	– فرآیند تولید پیچیده‌تر. – گران‌تر.
سلول‌های خورشیدی سیلیکون آمورفوس (a-Si)	– از لایه‌های نازک سیلیکون غیرکریستالی ساخته شده است. – سبک و مناسب برای کاربردهای خاص.	– ارزان. – مناسب برای دستگاه‌های کوچک.	– راندمان پایین‌تر (۶-۱۰٪). – کاهش راندمان در طول زمان.
سلول‌های خورشیدی پروسکایت (Perovskite)	– از مواد پروسکایت ساخته شده است. – توانایی جذب نور بسیار خوب.	– راندمان بالا (بیش از ۲۰٪). – هزینه تولید کمتر.	– مسائل پایداری و طول عمر کوتاه‌تر.
سلول‌های خورشیدی ارگانیک (OPV)	– از مولکول‌های آلی ساخته شده است. – قابل چاپ و انعطاف‌پذیر.	– قابلیت تولید در مقیاس بزرگ. – هزینه کم.	– راندمان پایین‌تر (۱۰-۱۵٪). – مسائل پایداری.
سلول‌های خورشیدی نقطه کوانتومی (Quantum Dot)	– از نقاط کوانتومی (نانوبلورهای نیمه‌هادی) ساخته شده است. – قابلیت جذب نور در طول موج‌های مختلف.	– پتانسیل بالا برای راندمان و هزینه کم. – نوآوری در طراحی.	– هنوز در مرحله تحقیقاتی و توسعه.

با توجه به حجم بالای مطالب توصیه میشه استراحت کمی کنید و مجدد به ادامه آموزش طراحی سیستم خورشیدی بپردازین.

برق چیست؟

بار الکتریکی (Electric Charge)

بار الکتریکی خاصیت بنیادی ماده است که موجب ایجاد نیروهای الکتریکی بین ذرات می‌شود. این بار می‌تواند مثبت (مانند پروتون‌ها) یا منفی (مانند الکترون‌ها) باشد. واحد اندازه‌گیری بار الکتریکی، کولن (Coulomb) است. بار الکتریکی باعث ایجاد نیروهایی می‌شود که موجب جذب یا دفع ذرات باردار از یکدیگر می‌گردد.

اختلاف پتانسیل (Potential Difference)

اختلاف پتانسیل، که به آن ولتاژ نیز گفته می‌شود، مقدار انرژی لازم برای جابجایی واحد بار الکتریکی از یک نقطه به نقطه دیگر را نشان می‌دهد. به عبارت دیگر، ولتاژ نشان‌دهنده “پتانسیل” انرژی الکتریکی بین دو نقطه است. واحد اندازه‌گیری ولتاژ، ولت (Volt) است. اختلاف پتانسیل باعث جریان الکتریکی در مدار می‌شود.

جریان الکتریکی (Electric Current)

جریان الکتریکی، حرکت بارهای الکتریکی در یک مدار است. این بارها معمولاً الکترون‌ها هستند که در یک هادی (مانند سیم فلزی) حرکت می‌کنند. واحد اندازه‌گیری جریان الکتریکی، آمپر (Ampere) است. جریان الکتریکی می‌تواند به صورت مستقیم (DC) یا متناوب (AC) باشد، بسته به اینکه آیا جریان همیشه در یک جهت حرکت می‌کند یا تغییر می‌کند.

توان الکتریکی (Electrical Power)

توان الکتریکی میزان انرژی است که در واحد زمان در یک مدار مصرف یا تولید می‌شود. توان الکتریکی به وسیله‌ی ولتاژ و جریان تعیین می‌شود و واحد اندازه‌گیری آن، وات (Watt) است. رابطه توان الکتریکی با ولتاژ و جریان به صورت زیر است:

P = V × I

که در آن:
– P = توان الکتریکی (وات)
– V = اختلاف پتانسیل (ولت)
– I = جریان الکتریکی (آمپر)



نحوه محاسبه انرژی مصرفی

انرژی مصرفی به مقدار انرژی است که یک دستگاه در مدت زمان مشخصی مصرف می‌کند. این انرژی معمولاً بر حسب وات‌ساعت (Wh) یا کیلووات‌ساعت (kWh) اندازه‌گیری می‌شود. برای محاسبه انرژی مصرفی از فرمول زیر استفاده می‌شود:

که در آن:

• E = انرژی مصرفی (وات‌ساعت یا کیلووات‌ساعت)
• P = توان مصرفی دستگاه (وات)
• T = زمان استفاده از دستگاه (ساعت)

مثال: اگر دستگاهی با توان ۱۰۰ وات به مدت ۵ ساعت روشن باشد، انرژی مصرفی آن به صورت زیر محاسبه می‌شود:



نحوه محاسبه توان در مدارهای تکفاز و DC

مدار تکفاز

در مدارهای تکفاز، توان الکتریکی به دو دسته اصلی تقسیم می‌شود: توان فعال و توان ظاهری.

توان فعال (P)

توان فعال، انرژی واقعی مصرف‌شده در واحد زمان است و واحد اندازه‌گیری آن وات (W) می‌باشد. فرمول محاسبه توان فعال به صورت زیر است:

P = V × I × cos(ϕ)

که در آن:
– V = ولتاژ (ولت)
– I = جریان (آمپر)
– ϕ = زاویه فاز بین ولتاژ و جریان (برای بارهای مقاومتی، cos(ϕ) = 1)

مثال

اگر ولتاژ ۲۲۰ ولت و جریان ۵ آمپر باشد و بار مقاومتی باشد (که cos(ϕ) = 1)، توان فعال به صورت زیر محاسبه می‌شود:

P = 220 V × 5 A = 1100 W

مدار DC

در مدارهای جریان مستقیم (DC)، توان به سادگی از حاصل‌ضرب ولتاژ و جریان به دست می‌آید. فرمول محاسبه توان در این نوع مدار به صورت زیر است:

P = V × I

که در آن:
– V = ولتاژ (ولت)
– I = جریان (آمپر)

مثال

اگر ولتاژ ۱۲ ولت و جریان ۲ آمپر باشد، توان به صورت زیر محاسبه می‌شود:

P = 12 V × 2 A = 24 W

با توجه به فرمول‌های ارائه شده، محاسبه توان در مدارهای تکفاز و DC به شما امکان می‌دهد تا میزان انرژی مصرفی و تولیدی را دقیقاً تعیین کنید. این اطلاعات برای مدیریت مصرف انرژی و بهینه‌سازی سیستم‌های الکتریکی بسیار مهم هستند.



اتلاف توان و نحوه محاسبه آن

اتلاف توان به مقداری از انرژی اشاره دارد که به صورت گرما یا سایر اشکال انرژی هدر می‌رود و به کار مفید تبدیل نمی‌شود. این اتلاف در سیستم‌های الکتریکی معمولاً به دلیل مقاومت‌ها، اتصالات ناکارآمد و سایر عوامل ایجاد می‌شود.

۱. اتلاف توان در مقاومت‌های الکتریکی

در یک مدار الکتریکی ساده، اتلاف توان در یک مقاومت به وسیله قانون اهم و روابط توان محاسبه می‌شود. فرمول محاسبه اتلاف توان در یک مقاومت (R) به صورت زیر است:

P_loss = I² × R

که در آن:
– P_loss = اتلاف توان (وات)
– I = جریان (آمپر)
– R = مقاومت (اهم)

مثال

اگر در یک مقاومت ۱۰ اهمی، جریان ۳ آمپر عبور کند، اتلاف توان به صورت زیر محاسبه می‌شود:

P_loss = 3² × 10 = 9 × 10 = 90 W

۲. اتلاف توان در ترانسفورماتورها

در ترانسفورماتورها، اتلاف توان به دلیل مقاومت سیم‌پیچ‌ها و تلفات هسته‌ای (شامل تلفات هسته آهنی و تلفات هیسترزیس) به وجود می‌آید. این تلفات به صورت زیر محاسبه می‌شود:

• اتلاف سیم‌پیچ‌ها: مشابه با مقاومت‌های ساده است و به صورت I² × R محاسبه می‌شود.
• تلفات هسته‌ای: به دلیل عبور مغناطیس از هسته ترانسفورماتور به وجود می‌آید و شامل تلفات هیسترزیس و جریان‌های گردابی است. این تلفات معمولاً به صورت تجربی اندازه‌گیری می‌شود.

۳. اتلاف توان در سیستم‌های AC

در سیستم‌های AC، اتلاف توان به دلیل فاکتور قدرت (cos(ϕ)) نیز محاسبه می‌شود. فاکتور قدرت نشان‌دهنده نسبت توان فعال به توان ظاهری است و به صورت زیر محاسبه می‌شود:

P_active = V × I × cos(ϕ)

که در آن:
– P_active = توان فعال (وات)
– V = ولتاژ (ولت)
– I = جریان (آمپر)
– ϕ = زاویه فاز بین ولتاژ و جریان

اتلاف توان در سیستم‌های AC به دلیل بارهای القایی و مقاومتی ایجاد می‌شود و شامل تلفات در کابل‌ها، اتصالات و سایر اجزای سیستم است.

۴. اتلاف توان در کابل‌ها و اتصالات

اتلاف توان در کابل‌ها و اتصالات به دلیل مقاومت داخلی آن‌ها و مقاومت در اتصالات اتفاق می‌افتد. این تلفات می‌تواند به صورت زیر محاسبه شود:

P_loss = I² × R

که در آن:
– P_loss = اتلاف توان (وات)
– I = جریان (آمپر)
– R = مقاومت کابل یا اتصال (اهم)

مثال

اگر یک کابل با مقاومت ۲ اهمی، جریان ۵ آمپر را منتقل کند، اتلاف توان در کابل به صورت زیر است:

P_loss = 5² × 2 = 25 × 2 = 50 W

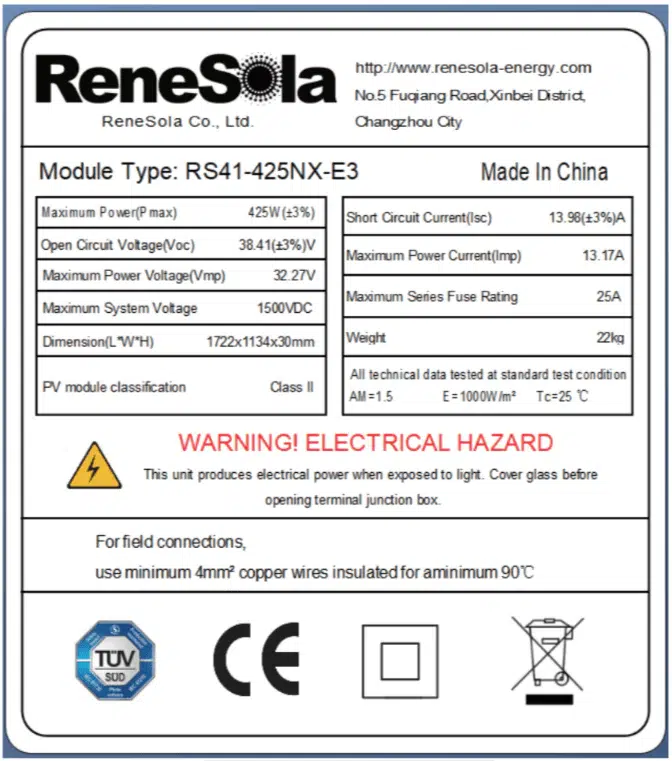

لیبل پنل خورشیدی

اطلاعات روی لیبل پنل خورشیدی معمولاً شامل جزئیات کلیدی است که به شما کمک می‌کند تا انتخاب بهتری داشته باشید. در اینجا برخی از مهم‌ترین اطلاعات لیبل و تفاوت‌های آن‌ها را بررسی می‌کنیم:

۱. توان نامی (Rated Power)

تعریف: حداکثر توان الکتریکی که پنل تحت شرایط استاندارد آزمایش (STC) تولید می‌کند.

واحد: وات (W)

تفاوت: پنل‌های با توان بالاتر معمولاً گران‌تر هستند و می‌توانند انرژی بیشتری تولید کنند.

۲. راندمان (Efficiency)

تعریف: درصدی از انرژی خورشیدی که پنل به انرژی الکتریکی تبدیل می‌کند.

واحد: درصد (%)

تفاوت: پنل‌های با راندمان بالاتر می‌توانند در فضای کمتری انرژی بیشتری تولید کنند و برای مکان‌های محدود مناسب‌تر هستند.

۳. ولتاژ مدار باز (Open-Circuit Voltage, Voc)

تعریف: ولتاژ پنل زمانی که بدون بار متصل است.

واحد: ولت (V)

تفاوت: ولتاژ مدار باز بالاتر می‌تواند به کارایی بهتر سیستم در شرایط مختلف دما کمک کند.

۴. جریان کوتاه‌مدت (Short-Circuit Current, Isc)

تعریف: حداکثر جریانی که پنل می‌تواند در حالت اتصال کوتاه تولید کند.

واحد: آمپر (A)

تفاوت: جریان بالاتر می‌تواند نشان‌دهنده ظرفیت بالاتر پنل در تولید انرژی باشد.

۵. دمای دمای کاهش ولتاژ (Temperature Coefficient)

تعریف: درصد کاهش توان پنل برای هر درجه سانتی‌گراد افزایش دما.

واحد: درصد بر درجه سانتی‌گراد (%/°C)

تفاوت: پنل‌هایی با ضریب دما پایین‌تر، عملکرد بهتری در شرایط دمایی بالا خواهند داشت.

۶. ضمانت‌نامه (Warranty)

تعریف: مدت زمان پوشش ضمانت برای پنل و عملکرد آن.

واحد: سال

تفاوت: پنل‌های با ضمانت‌نامه طولانی‌تر معمولاً کیفیت بالاتری دارند و شرکت‌های سازنده به آن‌ها اعتماد بیشتری دارند.

۷. مساحت و ابعاد (Area and Dimensions)

تعریف: اندازه و مساحت پنل.

واحد: متر مربع (m²) و میلی‌متر (mm)

تفاوت: پنل‌های بزرگتر می‌توانند انرژی بیشتری تولید کنند اما فضای بیشتری نیز نیاز دارند.

۸. نوع تکنولوژی (Cell Technology)

تعریف: نوع سلول‌های استفاده شده در پنل (مانند مونوکریستالین، پلی‌کریستالین، یا لایه نازک).

تفاوت: هر نوع تکنولوژی ویژگی‌ها و مزایای خاص خود را دارد. به عنوان مثال، سلول‌های مونوکریستالین معمولاً راندمان بالاتری دارند اما قیمت آن‌ها بیشتر است.

این اطلاعات به شما کمک می‌کند تا پنل‌های خورشیدی را بر اساس نیازهای خاص خود مقایسه کنید و انتخاب مناسبی داشته باشید.

با توجه به حجم بالای مطالب توصیه میشه استراحت کمی کنید و مجدد به ادامه آموزش طراحی سیستم خورشیدی بپردازین.



نحوه اتصال پنل‌ها به یکدیگر

اتصال پنل‌های خورشیدی به یکدیگر به منظور بهینه‌سازی تولید انرژی و سازگاری با سیستم‌های الکتریکی مختلف انجام می‌شود. دو روش اصلی برای اتصال پنل‌ها وجود دارد: سری و پارالل. هر کدام مزایا و معایب خاص خود را دارند.

۱. اتصال سری (Series Connection)

در این روش، پنل‌ها به صورت زنجیروار به یکدیگر متصل می‌شوند.

نحوه اتصال:

• سیم مثبت (+) پنل اول به سیم منفی (−) پنل دوم وصل می‌شود.
• سیم مثبت (+) پنل دوم به سیم منفی (−) پنل سوم وصل می‌شود و همین‌طور ادامه دارد.

ویژگی‌ها:

• ولتاژ: ولتاژ کل سیستم برابر با مجموع ولتاژ پنل‌ها است. (مثلاً ۳ پنل ۲۰ ولت = ۶۰ ولت)
• جریان: جریان سیستم برابر با جریان هر پنل است.

مزایا:

• افزایش ولتاژ سیستم و کاهش تلفات در طول خطوط انتقال.

معایب:

• عملکرد کل سری تحت تأثیر سایه یا خرابی یکی از پنل‌ها کاهش می‌یابد.

۲. اتصال پارالل (Parallel Connection)

در این روش، پنل‌ها به صورت موازی به یکدیگر متصل می‌شوند.

نحوه اتصال:

• سیم‌های مثبت (+) همه پنل‌ها به هم وصل می‌شود.
• سیم‌های منفی (−) همه پنل‌ها به هم وصل می‌شود.

ویژگی‌ها:

• ولتاژ: ولتاژ کل سیستم برابر با ولتاژ هر پنل است.
• جریان: جریان کل سیستم برابر با مجموع جریان‌های پنل‌ها است.

مزایا:

• اگر یکی از پنل‌ها خراب شود، سایر پنل‌ها به تولید انرژی ادامه خواهند داد.

معایب:

• افزایش جریان و نیاز به کابل‌های با ظرفیت بالاتر.

ترکیب سری و پارالل

در بسیاری از سیستم‌های بزرگ‌تر، از ترکیب سری و پارالل استفاده می‌شود تا بهینه‌سازی عملکرد و تطابق با نیازهای سیستم برق‌رسانی صورت گیرد.

زاویه نصب پنل خورشیدی

شهر	عرض جغرافیایی (درجه)	زاویه نصب ثابت	زاویه نصب تابستان	زاویه نصب زمستان
تهران	35.64	35.64	20.64	50.64
مشهد	36.29	36.29	21.29	51.29
اصفهان	32.65	32.65	17.65	47.65
شیراز	29.61	29.61	14.61	44.61
تبریز	38.08	38.08	23.08	53.08
کرج	35.82	35.82	20.82	50.82
اهواز	31.32	31.32	16.32	46.32
بندرعباس	27.19	27.19	12.19	42.19
قم	34.67	34.67	19.67	49.67
زاهدان	29.48	29.48	14.48	44.48
رشت	37.28	37.28	22.28	52.28
کرمان	30.17	30.17	15.17	45.17
سنندج	35.30	35.30	20.30	50.30
یزد	31.88	31.88	16.88	46.88
گیلان	37.21	37.21	22.21	52.21
همدان	34.80	34.80	19.80	49.80
سمنان	35.57	35.57	20.57	50.57
قزوین	36.27	36.27	21.27	51.27
بیرجند	32.87	32.87	17.87	47.87
زنجان	36.67	36.67	21.67	51.67
شاهرود	36.43	36.43	21.43	51.43

توضیحات:

• زاویه نصب تابستان: زاویه نصب برای حداکثر تولید انرژی در تابستان (عرض جغرافیایی – ۱۵ درجه)
• زاویه نصب زمستان: زاویه نصب برای حداکثر تولید انرژی در زمستان (عرض جغرافیایی + ۱۵ درجه)
• زاویه نصب ثابت: زاویه نصب نزدیک به عرض جغرافیایی برای تولید انرژی بهینه در طول سال

دیود بایپس چیست و نحوه کارکردش

دیود بایپس (Bypass Diode) یکی از اجزای مهم در سیستم‌های پنل‌های خورشیدی است که برای محافظت از پنل‌ها در برابر مشکلاتی مانند هات اسپات و سایه‌افتادگی طراحی شده است. این دیودها به بهبود عملکرد و افزایش عمر مفید پنل‌های خورشیدی کمک می‌کنند.

نقش و کارکرد دیود بایپس:

• پیشگیری از هات اسپات: دیود بایپس به جلوگیری از ایجاد هات اسپات کمک می‌کند.
• مدیریت سایه‌افتادگی: اجازه می‌دهد که جریان برق از سایر بخش‌ها عبور کند.
• حفاظت از سلول‌ها: از آسیب به سلول‌ها و کاهش عمر مفید پنل جلوگیری می‌کند.

نحوه کارکرد:

• پیکربندی در سری: دیود بایپس معمولاً به صورت موازی با گروهی از سلول‌های خورشیدی نصب می‌شود.
• عملکرد در حالت عادی: در حالت عادی، دیود بایپس بی‌اثر است.
• عملکرد در شرایط مشکل‌ساز: اگر یک سلول معیوب شود، دیود بایپس به طور خودکار فعال می‌شود.

نکات مهم:

• تعداد دیودهای بایپس: معمولاً برای هر سری از سلول‌های خورشیدی در پنل، یک یا چند دیود بایپس استفاده می‌شود.
• محدودیت‌ها: دیود بایپس نمی‌تواند جایگزین نگهداری صحیح و طراحی مناسب سیستم خورشیدی باشد.

استفاده از دیود بایپس به افزایش کارایی و دوام سیستم‌های خورشیدی کمک می‌کند.

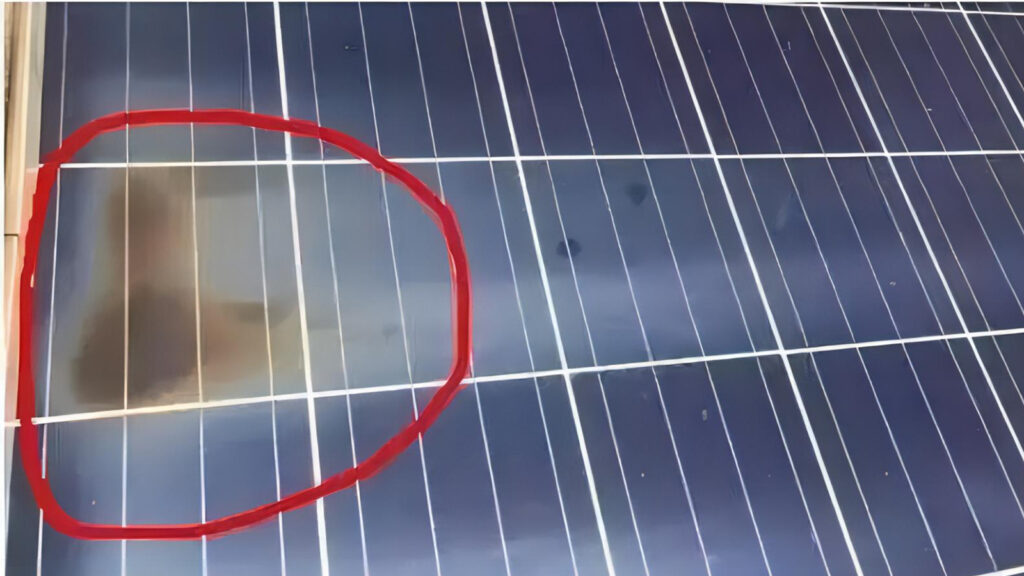

هات اسپات چیست؟

هات اسپات (Hot Spot) در پنل‌های خورشیدی به نقاطی اطلاق می‌شود که در آنها دما به طور غیرعادی بالا می‌رود. این نواحی می‌توانند باعث کاهش کارایی و آسیب به پنل‌های خورشیدی شوند.

علل و مشکلات هات اسپات:

• معیوب بودن سلول‌ها: ایجاد هات اسپات به دلیل نقص یا آسیب در سلول‌های خورشیدی.
• سایه‌افتادگی یا گرد و غبار: وجود سایه یا گرد و غبار می‌تواند باعث ایجاد هات اسپات شود.
• اتصال نادرست: اتصال نادرست در سیستم‌های سیم‌کشی.
• تفاوت در کیفیت مواد: استفاده از مواد با کیفیت پایین.

مشکلات ناشی از هات اسپات:

• کاهش کارایی و توان تولیدی پنل‌های خورشیدی.
• خطر آسیب به پنل و کاهش عمر مفید آن.
• خطر آتش‌سوزی در شرایط حاد.

پیشگیری و مدیریت:

• نگهداری منظم: نظارت و تمیز کردن منظم پنل‌ها.
• بررسی سیستم: انجام بررسی‌های منظم سیستم.
• استفاده از مواد با کیفیت: انتخاب پنل‌ها و تجهیزات با کیفیت بالا.

دیود بلاک چیست؟

دیود بلاک (Diode Block) یا دیود شنت، یک قطعه الکترونیکی است که در سیستم‌های پنل‌های خورشیدی و سایر کاربردهای الکترونیکی برای جلوگیری از جریان معکوس و حفاظت از اجزای مختلف سیستم استفاده می‌شود. دیود بلاک‌ها معمولاً در ترکیب با دیگر دیودها برای بهبود عملکرد و افزایش عمر مفید سیستم‌ها به کار می‌روند.

کاربردها و نحوه کارکرد دیود بلاک:

• جلوگیری از جریان معکوس: دیود بلاک به منظور جلوگیری از جریان معکوس طراحی شده است. در سیستم‌های خورشیدی، اگر یک بخش از پنل‌ها یا باتری‌ها دچار نقص شود یا در شب یا شرایط کم‌نور قرار گیرد، دیود بلاک مانع از این می‌شود که جریان برق به سمت عقب و به دیگر بخش‌ها برگردد و از آسیب به سیستم جلوگیری کند.
• حفاظت از باتری‌ها: در سیستم‌های خورشیدی که شامل باتری‌ها هستند، دیود بلاک به جلوگیری از تخلیه باتری‌ها در شرایطی که پانل‌ها تولید برق ندارند، کمک می‌کند. این امر موجب حفظ انرژی ذخیره‌شده در باتری‌ها و افزایش عمر مفید آنها می‌شود.
• پیشگیری از خرابی تجهیزات: دیود بلاک می‌تواند از آسیب به تجهیزات دیگر مانند مبدل‌ها (اینورترها) و کنترل‌کننده‌های شارژ جلوگیری کند. با جلوگیری از جریان معکوس، این دیودها از آسیب و خرابی تجهیزات الکترونیکی در سیستم‌های مختلف محافظت می‌کنند.

تأثیر دما بر خروجی پنل

تأثیر دما بر خروجی پنل‌های خورشیدی به طور قابل توجهی بر عملکرد آنها تأثیر می‌گذارد. به طور کلی، دماهای بالاتر می‌توانند عملکرد پنل‌های خورشیدی را کاهش دهند. این کاهش عملکرد به دلیل افزایش مقاومت داخلی پنل‌های خورشیدی در دماهای بالا است.

عواملی که باید در نظر گرفت:

• کاهش بازدهی: در دماهای بالاتر، بازدهی پنل‌های خورشیدی کاهش می‌یابد. به طور معمول، هر 1 درجه سانتی‌گراد افزایش دما، بازدهی پنل‌ها را حدود 0.5 درصد کاهش می‌دهد.
• اثر دما بر ولتاژ: افزایش دما باعث کاهش ولتاژ تولیدی پنل می‌شود. این موضوع می‌تواند تأثیر زیادی بر توان خروجی کلی سیستم داشته باشد.
• پراکندگی دما: اختلاف دما در قسمت‌های مختلف پنل‌های خورشیدی نیز می‌تواند تأثیرگذار باشد و ممکن است موجب کاهش کارایی شود.
• مدیریت حرارت: برخی از سیستم‌های خورشیدی مجهز به فناوری‌های مدیریت حرارت هستند که به کاهش تأثیر دما بر عملکرد کمک می‌کنند، مانند استفاده از مواد خنک‌کننده یا طراحی خاص پنل‌ها.

انواع تجهیزات مورد نیاز در سیستم خورشیدی

• پنل‌های خورشیدی (Solar Panels): وظیفه اصلی تولید انرژی الکتریکی از نور خورشید را بر عهده دارند.
• اینورتر (Inverter): انرژی DC تولید شده توسط پنل‌های خورشیدی را به انرژی AC تبدیل می‌کند که برای استفاده در خانه و شبکه برق مناسب است.
• باتری‌ها (Batteries): برای ذخیره‌سازی انرژی تولید شده در طول روز و استفاده از آن در شب یا در مواقعی که نور خورشید کم است.
• سیستم‌های مونیتورینگ (Monitoring Systems): برای نظارت بر عملکرد سیستم و بررسی میزان تولید و مصرف انرژی.
• رگولاتور شارژ (Charge Controller): به مدیریت شارژ باتری‌ها کمک می‌کند و از شارژ بیش از حد یا تخلیه بیش از حد آنها جلوگیری می‌کند.
• ساختار نصب (Mounting Structures): برای نگه‌داشتن پنل‌های خورشیدی در موقعیت مناسب، بر روی سقف یا زمین.
• کابل‌ها و اتصالات (Cables and Connectors): برای ارتباط و انتقال انرژی بین اجزای مختلف سیستم.
• فیوزها و قطع‌کننده‌های مدار (Fuses and Circuit Breakers): برای حفاظت از سیستم در برابر جریان‌های اضافی و مشکلات الکتریکی.

انواع باطری برای سیستم خورشیدی

نوع باتری	ویژگی‌ها	مزایا	معایب
باتری‌های سرب-اسید	شامل باتری‌های سرب-اسید معمولی و سرب-اسید مهر و موم شده (AGM، ژل)	مقرون به صرفه، قابل اعتماد	نیاز به نگهداری (نوع معمولی)، عمر کوتاه‌تر
باتری‌های لیتیوم-یون	شامل لیتیوم آهن فسفات (LiFePO4)	کارایی بالا، عمر طولانی، نیاز به نگهداری کم	هزینه اولیه بالاتر
باتری‌های نیکل-کادمیم (NiCd)	بادوام و قابل اعتماد	عمر طولانی، عملکرد خوب	هزینه بالا، نگرانی‌های زیست‌محیطی
باتری‌های جریان	شامل باتری‌های جریان وانیادیوم رداکس	عمر طولانی، مقیاس‌پذیر، نیاز به نگهداری کم	هزینه اولیه بالا
باتری‌های آب‌نمک	فناوری نوظهور، استفاده از الکترولیت آب‌نمک	دوستدار محیط زیست، هزینه بالقوه کمتر	کمتر رایج، فناوری جدید

باطری دیپ سایکل چیست

باتری‌های دیپ سایکل (Deep Cycle Batteries) نوعی از باتری‌ها هستند که برای تأمین انرژی در مدت زمان‌های طولانی طراحی شده‌اند و قادر به تخلیه و شارژ کامل بدون آسیب به باتری هستند. این باتری‌ها به طور خاص برای استفاده در کاربردهایی که نیاز به ذخیره انرژی در طولانی‌مدت دارند، مانند سیستم‌های خورشیدی، قایق‌ها، و سیستم‌های اضطراری، مناسب هستند.

ویژگی‌ها:

• توانایی تخلیه عمیق: می‌توانند به طور مکرر به طور کامل تخلیه و دوباره شارژ شوند.
• عمر طولانی: در مقایسه با باتری‌های معمولی، عمر طولانی‌تری دارند.
• پایداری بالا: در شرایط بارهای سنگین و طولانی مدت عملکرد بهتری دارند.

انواع:

• باتری‌های سرب-اسید دیپ سایکل: شامل باتری‌های Flooded، AGM و Gel. به طور معمول مقرون به صرفه هستند و مناسب برای کاربردهای مختلف.
• باتری‌های لیتیوم-یون دیپ سایکل: هزینه بالاتر اما عمر طولانی و کارایی بالا دارند. به ویژه در سیستم‌های خورشیدی استفاده می‌شوند.

کاربردها:

• سیستم‌های انرژی خورشیدی
• قایق‌ها و کشتی‌ها
• سیستم‌های ذخیره انرژی اضطراری
• وسایل نقلیه برقی

باتری‌های دیپ سایکل به دلیل توانایی آن‌ها در ارائه انرژی پایدار و قابل اعتماد در طول زمان‌های طولانی، برای بسیاری از کاربردها انتخاب مناسبی هستند.



Dod چیست؟

“DOD” مخفف “Depth of Discharge” است که به عمق تخلیه باتری اشاره دارد. این معیار نشان می‌دهد که چقدر از ظرفیت باتری تخلیه شده است. به عبارت دیگر، DOD درصدی از ظرفیت باتری است که از آن استفاده شده است قبل از اینکه نیاز به شارژ مجدد داشته باشد.

ویژگی‌ها و اهمیت DOD:

• عملکرد باتری: مقدار DOD می‌تواند تأثیر زیادی بر عمر مفید باتری داشته باشد. باتری‌هایی که به طور مکرر به عمق‌های بالای تخلیه می‌رسند، ممکن است عمر کمتری داشته باشند.
• طول عمر باتری: برای باتری‌های دیپ سایکل، معمولاً توصیه می‌شود که DOD را در سطح پایین‌تری نگه دارید تا عمر باتری طولانی‌تر شود. به طور کلی، باتری‌هایی که DOD پایین‌تری دارند، عمر طولانی‌تری خواهند داشت.
• مدیریت انرژی: در سیستم‌های انرژی خورشیدی و دیگر سیستم‌های ذخیره انرژی، مدیریت DOD بهینه می‌تواند به افزایش کارایی و کاهش هزینه‌ها کمک کند.

مثال‌ها:

• DOD 20%: به این معناست که 20% از ظرفیت باتری استفاده شده و 80% باقی مانده است.
• DOD 50%: به این معناست که نیمی از ظرفیت باتری تخلیه شده و نیمی دیگر باقی مانده است.

باتری‌های دیپ سایکل معمولاً طراحی شده‌اند تا بتوانند به طور مکرر DOD‌های بالا را تحمل کنند، در حالی که باتری‌های دیگر ممکن است برای تخلیه‌های کمتر مناسب‌تر باشند.

با توجه به حجم بالای مطالب توصیه میشه استراحت کمی کنید و مجدد به ادامه آموزش طراحی سیستم خورشیدی بپردازین.

نحوه محاسبه باطری سیستم خورشیدی

محاسبه باتری‌های سیستم خورشیدی برای ذخیره‌سازی انرژی، بستگی به نیاز مصرفی انرژی، مشخصات پنل‌های خورشیدی و میزان تابش نور خورشید دارد. برای محاسبه ظرفیت باتری به طور کلی، مراحل زیر را دنبال کنید:

1. محاسبه مصرف انرژی: ابتدا باید میزان انرژی مورد نیاز خود را مشخص کنید. این معمولاً به صورت وات-ساعت (Wh) در روز اندازه‌گیری می‌شود. برای این کار، مصرف هر وسیله برقی را اندازه‌گیری کرده و آن را در مدت زمان استفاده ضرب کنید.به عنوان مثال:
   • لامپ LED: 10 وات × 5 ساعت = 50 وات-ساعت
   • تلویزیون: 100 وات × 3 ساعت = 300 وات-ساعت
2. محاسبه انرژی مورد نیاز در روز: تمام مصرف‌های روزانه را جمع کنید تا انرژی کل مورد نیاز در روز مشخص شود:مثال:
   • لامپ LED: 50 وات-ساعت
   • تلویزیون: 300 وات-ساعت
   • یخچال: 200 وات-ساعت

   کل انرژی مورد نیاز = 50 + 300 + 200 = 550 وات-ساعت

3. محاسبه ظرفیت باتری مورد نیاز: باتری‌ها معمولاً به صورت آمپر-ساعت (Ah) مشخص می‌شوند. فرمول زیر برای محاسبه ظرفیت باتری استفاده می‌شود:ظرفیت باتری (Ah) = کل انرژی مورد نیاز (Wh) / ولتاژ سیستم (V)

نحوه محاسبه پنل سیستم خورشیدی

برای محاسبه نیاز به پنل‌های خورشیدی برای یک سیستم، باید مراحل زیر را دنبال کنید:

1. تعیین مصرف انرژی: اولین قدم این است که میزان مصرف انرژی روزانه خود را محاسبه کنید. فرض کنیم که مصرف انرژی روزانه شما ۱۰ کیلووات‌ساعت (kWh) است.
2. تعیین میزان تابش خورشید: میزان تابش خورشید در منطقه شما (بر حسب ساعت) مهم است. برای مثال، فرض کنیم که میانگین تابش خورشید در منطقه شما ۵ ساعت در روز است.
3. محاسبه نیاز به انرژی: با استفاده از مصرف انرژی و میزان تابش خورشید، می‌توانید تعداد پنل‌های مورد نیاز را محاسبه کنید. فرمول به صورت زیر است:نیاز به انرژی = مصرف انرژی روزانه (kWh) / (توان تولیدی هر پنل (kW) × ساعات تابش خورشید)

مثال:

فرض کنید که:

• مصرف انرژی روزانه: ۱۰ کیلووات‌ساعت
• توان تولیدی هر پنل: ۳۰۰ وات (یا ۰.۳ کیلووات)
• ساعات تابش خورشید: ۵ ساعت در روز

حالا بیایید محاسبه کنیم که هر پنل خورشیدی در یک روز چه مقدار انرژی تولید می‌کند:

برای محاسبه انرژی تولیدی هر پنل، از فرمول زیر استفاده می‌کنیم:

میزان انرژی تولیدی یک پنل = توان پنل × ساعات تابش خورشید

با قرار دادن اعداد در فرمول:

میزان انرژی تولیدی = ۰.۳ کیلووات × ۵ ساعت = ۱.۵ کیلووات‌ساعت

این به این معناست که هر پنل خورشیدی در روز حدود ۱.۵ کیلووات‌ساعت انرژی تولید می‌کند.

حالا برای محاسبه تعداد پنل‌های مورد نیاز، باید مصرف انرژی روزانه را بر میزان انرژی تولیدی هر پنل تقسیم کنیم:

تعداد پنل‌ها = مصرف انرژی روزانه / میزان انرژی تولیدی یک پنل = ۱۰ کیلووات‌ساعت / ۱.۵ کیلووات‌ساعت ≈ ۶.67

از آنجا که نمی‌توانیم پنل را به طور کامل تقسیم کنیم، بهتر است تعداد پنل‌ها را به عدد صحیح نزدیک‌ترین بالا گرد کنیم. بنابراین، شما به حدود ۷ پنل خورشیدی نیاز دارید تا مصرف انرژی روزانه‌تان را تأمین کنید.

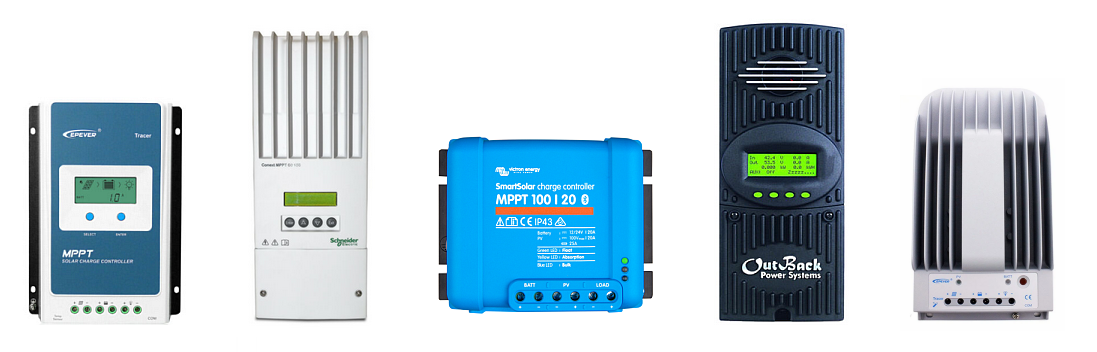

شارژ کنترلر و انواع شارژ کنترلر

شارژ کنترلر خورشیدی (Solar Charge Controller) دستگاهی است که در سیستم‌های خورشیدی برای مدیریت و کنترل فرآیند شارژ باتری‌ها از طریق پنل‌های خورشیدی استفاده می‌شود. وظیفه اصلی شارژ کنترلر، تنظیم و محدود کردن جریان و ولتاژی است که از پنل‌های خورشیدی به باتری‌ها می‌رسد، تا از آسیب به باتری‌ها و یا شارژ بیش از حد جلوگیری کند.

انواع مختلفی از شارژ کنترلرهای خورشیدی وجود دارند، که رایج‌ترین آن‌ها شامل نوع PWM (Pulse Width Modulation) و MPPT (Maximum Power Point Tracking) است:

1. PWM: این نوع کنترلر ولتاژ پنل خورشیدی را به ولتاژ باتری نزدیک می‌کند و جریان را به صورت پالسی برای بهینه‌سازی شارژ کنترل می‌کند. این روش ساده‌تر و ارزان‌تر است.
2. MPPT: این نوع کنترلر پیچیده‌تر است و می‌تواند بهینه‌ترین نقطه توان پنل‌های خورشیدی را برای حداکثر بازدهی پیدا کند، که معمولاً به افزایش بازده شارژ منجر می‌شود.

شارژ کنترلرها همچنین ممکن است دارای ویژگی‌هایی مانند حفاظت در برابر اضافه جریان، ولتاژ، و گرمای بیش از حد باشند که به عمر مفید سیستم خورشیدی کمک می‌کنند.

ویژگی	شارژ کنترلر PWM	شارژ کنترلر MPPT
تعریف	استفاده از مدولاسیون عرض پالس برای تنظیم جریان شارژ	استفاده از تکنیک‌های پیچیده برای استخراج بیشترین انرژی ممکن
راندمان	نسبتا پایین، به ویژه در ولتاژهای بالا	بالاتر، به ویژه در شرایط نور متغیر
مزایا	هزینه پایین‌تر، مناسب برای سیستم‌های کوچک	بهره‌وری بالا، مناسب برای سیستم‌های بزرگ و پیچیده
معایب	بهینه‌سازی شارژ باتری به خوبی انجام نمی‌شود	هزینه بالاتر، پیچیدگی بیشتر
نوع سیستم مناسب	سیستم‌های کوچک و ساده	سیستم‌های بزرگ و پیچیده
توان پنل‌های خورشیدی	مناسب برای سیستم‌های با توان پایین‌تر	مناسب برای سیستم‌های با توان بالا
ولتاژ باتری	باید با ولتاژ باتری‌ها سازگار باشد	باید با ولتاژ باتری‌ها سازگار باشد
شرایط محیطی	مناسب برای شرایط نوری ثابت	مناسب برای شرایط نوری متغیر
بودجه	هزینه کمتر	هزینه بیشتر

نحوه انتخاب شارژ کنترلر

• بررسی نوع سیستم: اگر سیستم شما ساده و کوچک است، PWM ممکن است کافی باشد. برای سیستم‌های پیچیده‌تر، MPPT گزینه بهتری است.
• بررسی توان پنل‌های خورشیدی: برای سیستم‌های با توان بالا، MPPT مناسب‌تر است.
• تطابق با ولتاژ باتری: مطمئن شوید که شارژ کنترلر با ولتاژ باتری‌های شما سازگار است.
• شرایط محیطی: اگر نور متغیر است، MPPT می‌تواند به شما کمک کند.
• بودجه: بسته به بودجه، ممکن است PWM گزینه مقرون به صرفه‌تری باشد.

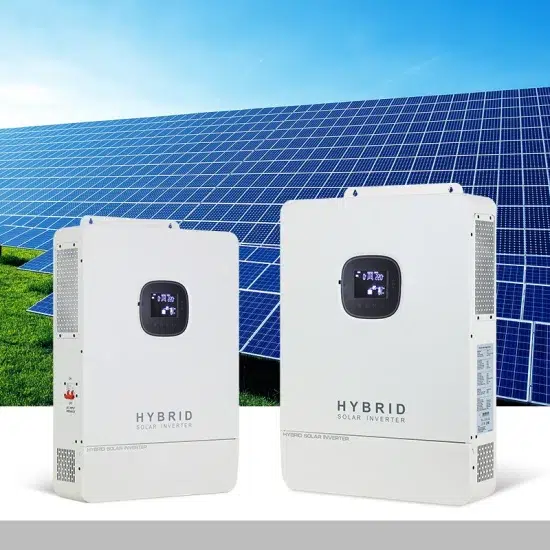

انواع اینورتر سیستم های خورشیدی

اینورتر (Inverter) در سیستم‌های خورشیدی دستگاهی است که انرژی الکتریکی تولید شده توسط پنل‌های خورشیدی را که به صورت جریان مستقیم (DC) است، به جریان متناوب (AC) تبدیل می‌کند. اینورترها برای این منظور ضروری هستند، زیرا بیشتر وسایل الکتریکی خانگی و تجاری از برق AC استفاده می‌کنند.

ویژگی	اینورتر مرکزی	اینورتر میکرو	اینورتر شبکه‌ای (Grid-Tie)	اینورتر مستقل (Off-Grid)
تعریف	اینورتر با توان بالا برای سیستم‌های بزرگ	اینورتر جداگانه برای هر پنل	اینورتر برای اتصال به شبکه برق عمومی	اینورتر برای سیستم‌های مستقل از شبکه
توان خروجی	بالا (بیش از 10 کیلووات)	کم تا متوسط (1-3 کیلووات برای هر پنل)	متغیر، بستگی به ظرفیت سیستم دارد	متغیر، به ظرفیت سیستم و باتری‌ها بستگی دارد
ویژگی‌ها	مناسب برای پروژه‌های بزرگ و صنعتی	بهینه‌سازی عملکرد هر پنل، نصب آسان	قابلیت ارسال انرژی به شبکه برق	قابلیت ذخیره انرژی در باتری‌ها و کارکرد مستقل
مزایا	راندمان بالا، مناسب برای پروژه‌های بزرگ، کاهش هزینه نصب به ازای هر واحد توان	کاهش تأثیر سایه‌ها و کثیفی، نصب و نگهداری آسان	بهره‌برداری از تعرفه‌های انرژی، کارایی بالا در شبکه‌های برق	مناسب برای مناطق دورافتاده و سیستم‌های اضطراری
معایب	نیاز به فضای زیاد، هزینه بالا، نیاز به تجهیزات نصب خاص	هزینه بالاتر به ازای هر پنل، ممکن است نیاز به نگهداری بیشتری داشته باشد	محدود به شبکه برق عمومی، نمی‌تواند مستقل از شبکه کار کند	هزینه بالای باتری‌ها، نیاز به فضای اضافی، پیچیدگی بیشتر در نصب

جدول مقایسه اینورترهای سینوسی و شبه سینوسی

اینورترهای سینوسی (Pure Sine Wave) و شبه‌ سینوسی (Modified Sine Wave) دو نوع اصلی اینورتر هستند که در سیستم‌های خورشیدی و برق اضطراری برای تبدیل جریان مستقیم (DC) به جریان متناوب (AC) مورد استفاده قرار می‌گیرند. تفاوت اصلی آن‌ها در شکل موج تولید شده و کاربردهای مختلف آن‌ها است.

ویژگی	اینورتر سینوسی (Pure Sine Wave)	اینورتر شبه سینوسی (Modified Sine Wave)
تعریف	اینورتر با خروجی موج سینوسی خالص	اینورتر با خروجی موج سینوسی تقریبی
کیفیت خروجی	مشابه برق شبکه عمومی، موج سینوسی خالص	موج سینوسی با دندانه‌های برجسته و نوسانات
سازگاری با تجهیزات	مناسب برای تمامی تجهیزات، به ویژه تجهیزات حساس مانند کامپیوترها و تلویزیون‌های LCD	مناسب برای تجهیزات ساده و غیرحساس، ممکن است با برخی تجهیزات حساس سازگار نباشد
راندمان انرژی	راندمان بالا و پایدار	ممکن است راندمان انرژی پایین‌تر باشد
مزایا	سازگاری بالا با تجهیزات الکترونیکی حساس، کیفیت برق عالی، عدم ایجاد نویز و تداخل	هزینه کمتر، مناسب برای تجهیزات ساده و بارهای کمتر حساس
معایب	هزینه بالاتر، ممکن است برای بارهای ساده اضافی باشد	ممکن است باعث اختلال در عملکرد تجهیزات حساس شود، کیفیت برق پایین‌تر
استفاده مناسب	سیستم‌های خانگی و تجاری با تجهیزات حساس	سیستم‌های با تجهیزات غیرحساس و بودجه محدود

نحوه انتخاب اینورتر مناسب

انتخاب اینورتر مناسب برای سیستم خورشیدی یا برق اضطراری به چندین عامل کلیدی بستگی دارد که باید آن‌ها را مدنظر قرار دهید. در ادامه، راهنمایی برای انتخاب اینورتر مناسب ارائه شده است:

1. توان مورد نیاز (Wattage Rating)

ابتدا باید بر اساس مصرف برق وسایلی که قصد استفاده از آن‌ها را دارید، اینورتر را انتخاب کنید. این کار شامل محاسبه مجموع وات مصرفی دستگاه‌ها و وسایل الکتریکی است.

• محاسبه توان مصرفی: لیست وسایل الکتریکی که می‌خواهید از آن‌ها استفاده کنید را تهیه کنید و مقدار وات مصرفی هر کدام را مشخص کنید (معمولاً روی برچسب دستگاه یا در دفترچه راهنما ذکر شده است).
• اندازه‌گیری بار پیک (Peak Load): بعضی وسایل مثل یخچال یا موتورهای الکتریکی در لحظه روشن شدن، به توان بیشتری نیاز دارند. مطمئن شوید اینورتر قابلیت پشتیبانی از این توان پیک را دارد.

2. نوع موج خروجی (Sine Wave Type)

بسته به نوع وسایلی که قصد دارید به اینورتر متصل کنید، نوع موج خروجی اینورتر را انتخاب کنید:

• اینورتر سینوسی خالص (Pure Sine Wave): اگر وسایل حساس مانند کامپیوتر، تجهیزات صوتی و تصویری، یا موتورهای الکتریکی دارید، حتماً این نوع اینورتر را انتخاب کنید. اینورترهای سینوسی خالص برای وسایل حساس عملکرد بهتری دارند و باعث افزایش عمر آن‌ها می‌شوند.
• اینورتر شبه‌ سینوسی (Modified Sine Wave): اگر وسایل ساده‌تری مانند چراغ‌ها، لوازم خانگی معمولی، یا ابزارهای الکتریکی دارید، اینورتر شبه‌ سینوسی می‌تواند نیاز شما را با هزینه کمتر تأمین کند.

3. ظرفیت سیستم خورشیدی و باتری

• اینورتر باید با ظرفیت پنل‌های خورشیدی و سیستم باتری شما سازگار باشد. به این معنا که میزان جریان و ولتاژ ورودی که اینورتر می‌تواند مدیریت کند، باید با تولید انرژی سیستم خورشیدی همخوانی داشته باشد.
• همچنین، اگر سیستم شما دارای باتری است، اینورتر باید بتواند به خوبی با آن کار کند و از قابلیت‌هایی مانند مدیریت شارژ باتری پشتیبانی کند (در اینورترهای هیبریدی).

4. قابلیت‌های اضافی

برخی اینورترها امکانات و ویژگی‌های اضافی دارند که بسته به نیاز شما می‌توانند مفید باشند:

• قابلیت نظارت از راه دور: اگر می‌خواهید مصرف انرژی یا عملکرد سیستم را به صورت آنلاین کنترل کنید، اینورترهایی با این قابلیت موجود هستند.
• پورت‌های خروجی متنوع: برخی اینورترها چندین نوع خروجی (مانند AC و USB) دارند که امکان اتصال وسایل مختلف را فراهم می‌کنند.
• قابلیت اتصال به شبکه (Grid-Tie): اگر قصد دارید انرژی اضافی را به شبکه برق بفروشید، اینورتر باید از این قابلیت پشتیبانی کند.

5. کیفیت و برند

انتخاب یک برند معتبر و با کیفیت می‌تواند تضمینی برای عملکرد مطمئن و طول عمر بیشتر اینورتر باشد. برندهای معتبر اینورتر خورشیدی معمولاً خدمات پس از فروش بهتری نیز ارائه می‌دهند. به بررسی‌ها و تجربه‌های کاربران دیگر نیز توجه کنید.

6. موقعیت نصب و شرایط محیطی

در نظر بگیرید که اینورتر در چه مکانی نصب می‌شود. اگر اینورتر قرار است در محیط‌های بیرونی و در معرض شرایط آب و هوایی مختلف نصب شود، بهتر است به دنبال مدلی با درجه حفاظت بالا (مثل IP65) باشید که مقاوم در برابر گرد و غبار و آب است.

7. قیمت و بودجه

اینورترها در بازه‌های قیمتی مختلفی عرضه می‌شوند. تعیین بودجه مناسب، به شما کمک می‌کند که به تعادل بین کیفیت و هزینه دست یابید. هرچند اینورترهای با کیفیت بالاتر هزینه بیشتری دارند، اما معمولاً کارایی بهتر و عمر طولانی‌تری دارند.

8. ولتاژ سیستم (System Voltage)

ولتاژ سیستم خورشیدی و باتری (معمولاً 12V، 24V یا 48V) را باید مدنظر قرار دهید. اینورتر انتخابی شما باید با ولتاژ سیستم سازگار باشد.
