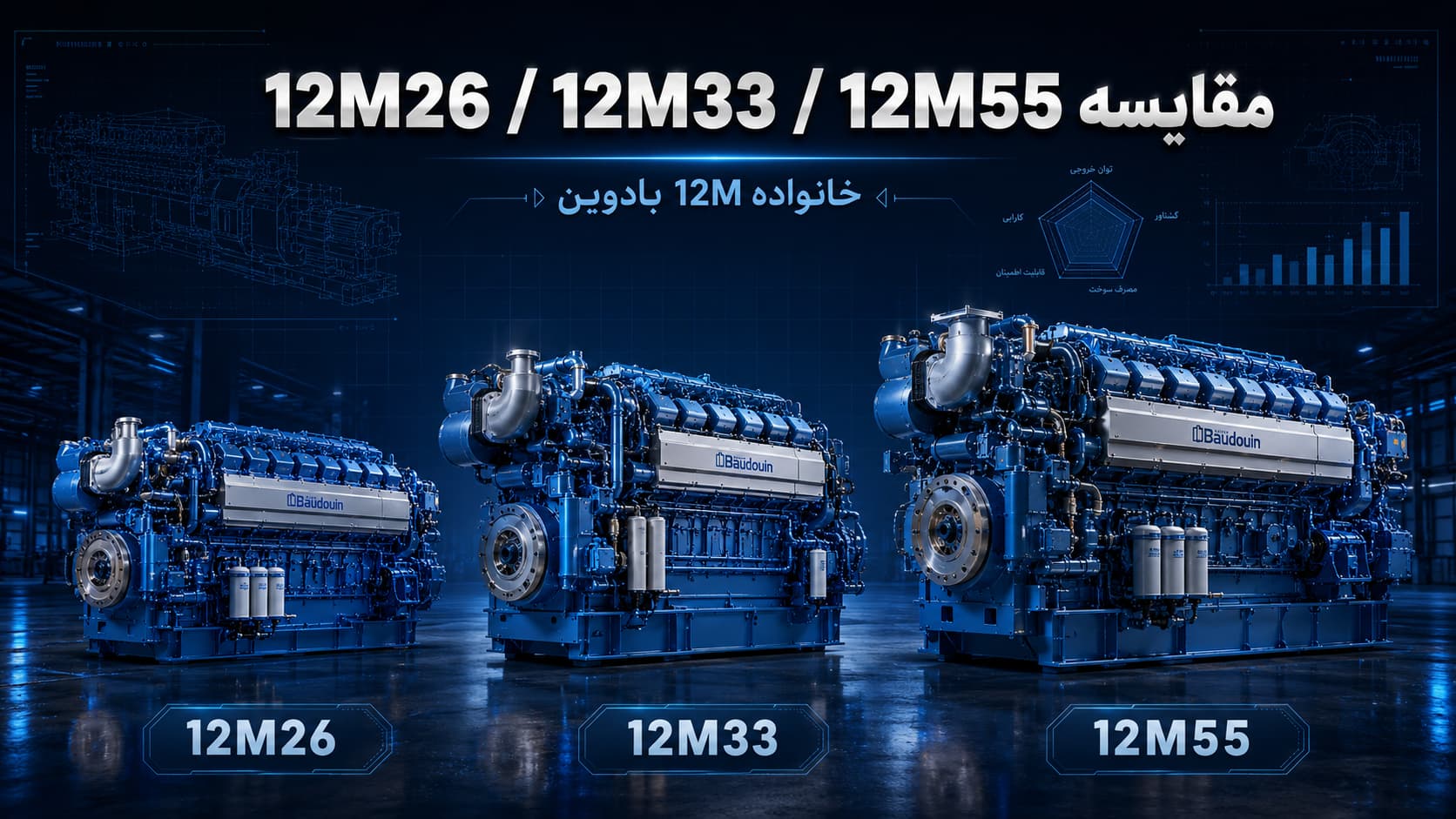

خانواده‌ی ۱۲ سیلندر V شکل PowerKit Diesel بادوین شامل سه مدل اصلی — 12M26، 12M33 و 12M55 — است که رنج توان ۸۱۵ تا ۳۱۲۵ کاوا را پوشش می‌دهد. این خانواده برای کاربری‌های مگاواتی طراحی شده: دیتاسنترهای Tier-2/Tier-3، بیمارستان‌های مرجع و دانشگاهی، پروژه‌های نیروگاهی پشتیبان، و پروژه‌های صنعتی سنگین. در این راهنما این سه مدل را به‌صورت تخصصی مقایسه می‌کنیم.
فهرست مطالب
جدول مقایسه‌ی فنی
| پارامتر | 12M26 | 12M33 | 12M55 |
|---|---|---|---|
| حجم موتور | ~۲۶ لیتر | ۳۹.۲ لیتر | ~۶۶ لیتر |
| حجم سیلندر | ۲.۶ لیتر | ۳.۳ لیتر | ۵.۵ لیتر |
| توان ESP (50Hz) | ۸۱۵-۱۱۰۰ kVA | ۱۱۵۰-۱۵۰۰ kVA | ۲۲۸۰-۳۱۲۵ kVA |
| توان ESP (60Hz) | ۹۰۰-۱۲۵۰ kVA | ۱۲۵۰-۱۵۰۰ kVA | ۲۵۰۰-۳۳۰۰ kVA |
| طول تقریبی | ۳۲۰۰-۳۵۰۰ mm | ۳۵۲۵ mm | ۵۰۰۰-۵۳۰۰ mm |
| وزن خشک | ۴۲۰۰-۴۵۰۰ kg | ۴۲۴۰ kg | ۸۰۰۰-۸۵۰۰ kg |
| سیستم خنک‌کننده | T+A-A | T+A-A | T+A-W |
| گاورنر | ECU / ELEC | ECU / ELEC | ECU / ELEC |
| رتبه‌بندی DCP | ✓ (نسخه‌های خاص) | ✓ (اختصاصی) | ✓ |
| تأمین در نشر نیرو | موجود انبار | پروژه‌ای | پروژه‌ای |
فلسفه‌ی طراحی متفاوت — حجم سیلندر در مقابل تعداد سیلندر
هر سه مدل از آرایش V12 (دو بانک ۶ سیلندری با زاویه‌ی ۹۰ درجه) استفاده می‌کنند، اما حجم سیلندر متفاوت دارند:
- 12M26 با حجم ۲.۶ لیتر در هر سیلندر، رویکرد «حجم متوسط، توان متوسط» — مناسب کاربری استاندارد دیتاسنتر تا ۱.۲۵ مگاوات
- 12M33 با حجم ۳.۳ لیتر در هر سیلندر، رویکرد «استاندارد صنعت» — پرکاربردترین موتور دیزل صنعتی در رنج ۱-۱.۵ مگاوات جهانی
- 12M55 با حجم ۵.۵ لیتر در هر سیلندر، رویکرد «چگالی توان بالا» — مناسب کاربری دائم‌کار با بار سنگین، راندمان سوخت بهینه در ۷۰-۹۰٪ بار
انتخاب بین این سه نه فقط بر اساس توان نامی، بلکه بر اساس الگوی استفاده صورت می‌گیرد. 12M26 و 12M33 برای کاربری ESP و PRP بهینه‌اند. 12M55 برای کاربری COP (Continuous Operation Power) با ۸۰۰۰+ ساعت کارکرد سالانه طراحی شده و راندمان سوخت آن در بار سنگین رقابتی است.
پروفایل سه مدل
12M26 — اولین موتور V12 سری PowerKit
اولین موتور آرایش V در PowerKit Diesel که مرز ورود به سطح مگاوات را نشان می‌دهد. رنج توان ۸۱۵-۱۲۵۰ کاوا (50Hz) برای دیتاسنترهای کوچک Tier-2/Tier-3، بیمارستان‌های مرجع، و کارخانه‌های صنعتی سنگین مناسب است. MTBO بالا و parallel operation پایدار با کنترلر DSE و ComAp.
در نشر نیرو این مدل به‌صورت موجود انبار در دو SKU (900 و 1000 کاوا) ارائه می‌شود. مشخصات کامل 12M26.
12M33 — استاندارد صنعتی دیتاسنتر
یکی از پرکاربردترین موتورهای دیزل صنعتی در جهان. رنج توان ۱۱۵۰-۱۵۰۰ کاوا (50Hz) برای دیتاسنترهای Tier-3 با بار IT ۱-۱.۵ مگاوات (در آرایش parallel N+1 با دو موتور). حجم تأیید‌شده‌ی ۳۹.۲ لیتر (قطر ۱۵۰ × کورس ۱۸۵ میلی‌متر) از کاتالوگ رسمی Baudouin.
تأمین: پروژه‌ای با زمان تحویل ۸-۱۶ هفته. مشخصات کامل 12M33.
12M55 — چگالی توان بالا برای کاربری دائم‌کار
با حجم ۶۶ لیتر (۵.۵ لیتر در هر سیلندر) به رنج ۲۲۸۰-۳۱۲۵ کاوا می‌رسد. سیستم خنک‌کننده T+A-W (Air-to-Water) الزامی است در این توان — رادیاتور هوا-هوا برای ۳ مگاوات کفایت نمی‌کند. مناسب پروژه‌های IPP، صنایع دائم‌کار، و نیروگاه‌های پشتیبان استراتژیک. راندمان سوخت رقابتی (در رنج ۱۸۰-۱۹۵ g/kWh در ۷۵-۸۰٪ بار) برای پروژه‌های با هزینه‌ی سوخت بزرگ، صرفه‌جویی قابل توجهی ایجاد می‌کند.
تأمین: پروژه‌ای با زمان تحویل ۱۰-۱۶ هفته. مشخصات کامل 12M55.
سناریوهای انتخاب — کدام مدل برای چه پروژه‌ای؟
| نوع پروژه | توان مورد نیاز | مدل پیشنهادی |
|---|---|---|
| دیتاسنتر Tier-2 (50-80 رک) | ۸۰۰-۱۱۰۰ kVA | 12M26 (single ESP) |
| بیمارستان مرجع (400+ تختخواب) | ۹۰۰-۱۲۰۰ kVA | 12M26 با گاورنر ECU |
| دیتاسنتر Tier-3 (80-150 رک) | ۱.۲-۲ مگاوات | ۲× 12M33 (parallel N+1) |
| نیروگاه پشتیبان صنعتی بزرگ | ۱-۱.۵ مگاوات | 12M33 (ESP) |
| پروژه‌ی IPP دائم‌کار | ۲.۵-۳ مگاوات | 12M55 (COP) |
| پالایشگاه پشتیبان | ۳ مگاوات | 12M55 (PRP/COP) |
دو پارامتر تعیین‌کننده‌ی انتخاب
الگوی استفاده (ESP در مقابل COP)
اگر موتور بیش از ۲۰۰ ساعت سالانه کار می‌کند، رتبه‌بندی PRP یا COP لازم است. در این حالت، 12M55 با راندمان سوخت بالاتر در بار سنگین، در طول ۲۰-۲۵ سال عمر دستگاه میلیاردها تومان صرفه‌جویی نسبت به 12M26 یا 12M33 ایجاد می‌کند. برای کاربری ESP استاندارد (پشتیبان اضطراری ۲۰۰ ساعت/سال)، 12M26 یا 12M33 انتخاب اقتصادی‌تر است.
الزامات parallel و redundancy
برای SLA Tier-3 و بالاتر، آرایش parallel N+1 الزامی است. در این حالت، انتخاب «دو موتور 12M33 (۲× ۱۴۱۰ کاوا)» معمولاً اقتصادی‌تر از «دو موتور 12M55 (۲× ۲۵۰۰ کاوا)» است برای پروژه‌ای که بار اصلی آن ۱-۱.۵ مگاوات است. 12M55 وقتی توجیه می‌شود که بار اصلی ۲.۵ مگاوات+ است.
عمیق‌تر: فلسفه‌ی طراحی V12 و تصمیم‌های مهندسی
چرا آرایش V12 برای ۱+ مگاوات استاندارد شد؟
آرایش ۱۲ سیلندر در دو بانک V با زاویه‌ی ۹۰ درجه، استاندارد بازار موتورهای دیزل صنعتی برای رنج توان مگاواتی است. دلیل فیزیکی: برای رسیدن به توان ۱ مگاوات یا بالاتر، یا باید تعداد سیلندر را افزایش داد (مثلاً ۱۲ یا ۱۶ یا ۲۰ سیلندر) یا حجم هر سیلندر را افزایش داد. آرایش V12 نقطه‌ی بهینه‌ی این دو روش است:
- طول کلی موتور قابل قبول (~۳-۴ متر) برای فضای نصب اتاق دیزل ژنراتور صنعتی
- تعداد سیلندر کافی برای گشتاور هموار (۶ احتراق در هر دور میل‌لنگ)
- هزینه‌ی تولید مقرون‌به‌صرفه در مقایسه با V20 یا حجم‌های سیلندر فوق‌بزرگ
هر سه مدل 12M26، 12M33 و 12M55 از این فلسفه‌ی طراحی پیروی می‌کنند، اما با حجم سیلندر متفاوت — این تفاوت کلید انتخاب درست است.
سیستم خنک‌کننده — Air-to-Air vs Air-to-Water
دو مدل کوچک‌تر این خانواده (12M26 و 12M33) با سیستم T+A-A (Turbo + Air-to-Air aftercooler) ارائه می‌شوند. این یعنی هوای فشرده‌ی توربو از طریق رادیاتور هوا-هوا با هوای محیط خنک می‌شود. ساده‌تر، ارزان‌تر، نصب آسان‌تر.
12M55 الزاماً با T+A-W (Turbo + Air-to-Water aftercooler) عرضه می‌شود. در این طراحی، یک مدار آب-آب مستقل برای خنک کردن هوای فشرده استفاده می‌شود. این مدار آب نیاز به منبع خنک‌سازی خارجی دارد:
- رادیاتور Remote-mounted: یک رادیاتور بزرگ مستقل، معمولاً روی پشت‌بام یا در فضای باز، با لوله‌کشی به اتاق دیزل ژنراتور
- برج خنک‌کننده‌ی صنعتی: اگر پروژه از قبل برج خنک‌کننده برای کاربری دیگر دارد، می‌توان از همان استفاده کرد
- منبع آب طبیعی: در پروژه‌های مرزی رودخانه یا دریا، آب طبیعی می‌تواند منبع خنک‌سازی نهایی باشد
انتخاب 12M55 یعنی تعهد به یکی از سه منبع بالا. هزینه‌ی زیرساخت خنک‌سازی برای T+A-W معمولاً ۱۵-۲۵٪ هزینه‌ی کل پروژه است که در محاسبه‌ی اولیه باید لحاظ شود.
رتبه‌بندی DCP — برای دیتاسنتر چه می‌گوید؟
رتبه‌بندی DCP (Data Centre Power) اختصاصی برای دیتاسنتر است. در حالت DCP:
- ساعات کارکرد نامحدود مجاز
- بار متغیر یا مداوم بدون محدودیت متوسط ۷۰٪
- پاسخ گذرای فوق سریع (بازگشت به فرکانس نامی <۳ ثانیه پس از بار بلوکی)
- سازگاری با parallel operation با چندین موتور دیگر
هر سه مدل 12M26، 12M33 و 12M55 رتبه‌بندی DCP در نسخه‌های اختصاصی ارائه می‌دهند، اما با تفاوت‌های مهم:
- 12M26 با DCP: مناسب دیتاسنترهای کوچک تا متوسط (Tier-2 یا Tier-3 کوچک با single-engine یا 2× parallel)
- 12M33 با DCP: استاندارد صنعت برای دیتاسنترهای Tier-3 متوسط (آرایش N+1 با دو موتور)
- 12M55 با DCP: مناسب دیتاسنترهای hyperscale Tier-3+ با single-engine یا 2N redundancy
parallel operation — مهارت کلیدی برای پروژه‌های بزرگ
قابلیت parallel operation (سینک کردن چند موتور برای پاسخگویی به بار بزرگ) یک تخصص فنی مهم در پروژه‌های مگاواتی است. هر سه مدل خانواده‌ی 12M از parallel operation پشتیبانی می‌کنند، اما با کنترلر مناسب:
- DSE 8660 برای parallel ۲-۸ موتور — استاندارد ایران
- ComAp InteliGen NTC برای parallel پیشرفته با حالت‌های متعدد — استاندارد جهانی پیشرفته
- Woodward Easygen-3500 برای parallel با شبکه‌ی برق سراسری (BOT/IPP) — تخصصی نیروگاهی
الزامات parallel:
- همه‌ی موتورها باید همان مدل و نسخه باشند (نمی‌توان 12M26 و 12M33 را parallel کرد)
- تابلوی کنترل بار با load-sharing دقیق
- سیستم sync سازی فرکانس و فاز پیش از وصل به شبکه‌ی مشترک
- سیستم پایش هم‌زمان همه‌ی موتورها با BMS مرکزی
اقتصاد ۲۰ ساله: کدام مدل برای کدام پروژه؟
در محاسبه‌ی هزینه‌ی کل مالکیت ۲۰ ساله (Total Cost of Ownership = قیمت اولیه + سوخت + قطعات + سرویس + هزینه‌ی توقف غیرمنتظره):
- برای کاربری ESP (۲۰۰ ساعت/سال): 12M26 با قیمت اولیه پایین‌تر برنده است. هزینه‌ی سوخت در طول ۲۰ سال تنها ۴,۰۰۰ ساعت کارکرد است که تأثیر کمی دارد.
- برای کاربری PRP (۲,۰۰۰-۴,۰۰۰ ساعت/سال): 12M33 با تعادل قیمت/سوخت بهینه. در طول ۲۰ سال حدود ۴۰,۰۰۰-۸۰,۰۰۰ ساعت کارکرد.
- برای کاربری COP (۸,۰۰۰+ ساعت/سال): 12M55 با راندمان سوخت بالا برنده است. صرفه‌جویی سوخت در طول ۲۰ سال میلیاردها تومان است که قیمت اولیه‌ی بالاتر را جبران می‌کند.
سؤالات متداول دربارهٔ خانواده‌ی 12M
آیا می‌توانم 12M26 موجود انبار را به‌جای 12M33 سفارش‌ساخت برای پروژه‌ام انتخاب کنم؟
بستگی به توان مورد نیاز پروژه دارد. 12M26 (۸۱۵-۱۱۰۰ کاوا) رنج توان متفاوت از 12M33 (۱۱۵۰-۱۵۰۰ کاوا) دارد. اگر بار اضطراری پروژه‌ی شما در رنج ۸۰۰-۱۱۰۰ کاوا قرار می‌گیرد، 12M26 موجود انبار با تحویل ۱-۳ هفته انتخاب ایده‌آل است. برای بارهای ۱۱۰۰-۱۵۰۰ کاوا، 12M33 پروژه‌ای الزامی است. در آرایش parallel، می‌توان دو 12M26 (۲× ۹۰۰ کاوا = ۱۸۰۰ کاوا) به‌جای یک 12M33 (۱۴۰۰ کاوا) استفاده کرد — این آرایش redundancy بهتر می‌دهد اما هزینه‌ی parallel operation اضافه می‌شود.
آیا 12M55 برای دیتاسنتر مناسب است یا فقط برای IPP؟
12M55 می‌تواند برای دیتاسنترهای hyperscale Tier-3+ یا Tier-4 با single-engine یا 2N redundancy استفاده شود. اما برای دیتاسنترهای Tier-3 استاندارد با بار ۱-۲ مگاوات، 12M33 با آرایش parallel N+1 (دو موتور) معمولاً اقتصادی‌تر و عملی‌تر است چون redundancy بهتر می‌دهد. 12M55 وقتی توجیه می‌شود که: (۱) فضای نصب محدود و باید توان بزرگ از یک موتور بگیریم، (۲) راندمان سوخت بالا در بار سنگین مهم است (دیتاسنتر همیشه روشن، نه ESP)، (۳) بودجه‌ی پروژه برای زیرساخت T+A-W (رادیاتور Remote یا برج خنک‌کننده) لحاظ شده است.
برای پروژه‌ی IPP ۵ مگاوات، کدام آرایش پیشنهاد می‌شود؟
دو گزینه‌ی فنی: (الف) ۲ موتور 12M55G3125 در آرایش parallel — صرفه‌جویی فضا، redundancy ضعیف‌تر اگر یک موتور خراب شود فقط ۲.۵ مگاوات باقی می‌ماند، (ب) ۴ موتور 12M33G1500 در آرایش parallel N+1 — فضای نصب بزرگ‌تر اما redundancy بسیار بهتر، اگر یک موتور خراب شود ۴.۵ مگاوات باقی می‌ماند. برای پروژه‌ی IPP، گزینه (ب) معمولاً ترجیح داده می‌شود به‌دلیل redundancy. هزینه‌ی parallel operation (تابلوی کنترل، sync سازی) با ۴ موتور بیشتر است اما SLA پروژه و قابلیت سرویس‌پذیری بدون توقف کامل، این هزینه‌ی اضافی را توجیه می‌کند.
هزینه‌ی نگهداری سالانه‌ی موتورهای 12M چقدر است؟
هزینه‌ی سرویس‌های دوره‌ای برای موتورهای 12M بسته به ساعات کارکرد متفاوت است: برای کاربری ESP (۲۰۰ ساعت/سال)، یک سرویس سالانه‌ی استاندارد کافی است (هزینه‌ی تخمینی ۲۰-۴۰ میلیون تومان بسته به مدل). برای کاربری PRP (۲,۰۰۰-۴,۰۰۰ ساعت/سال)، ۲-۴ سرویس در سال نیاز است. برای کاربری COP دائم‌کار، سرویس‌های دوره‌ای هر ۵۰۰ ساعت + سرویس اساسی هر ۱۰,۰۰۰ ساعت. در نشر نیرو، قراردادهای سرویس سالانه (Annual Maintenance Contract) با موجودی قطعات حیاتی برای پروژه‌های صنعتی و دیتاسنتری در دسترس است.
