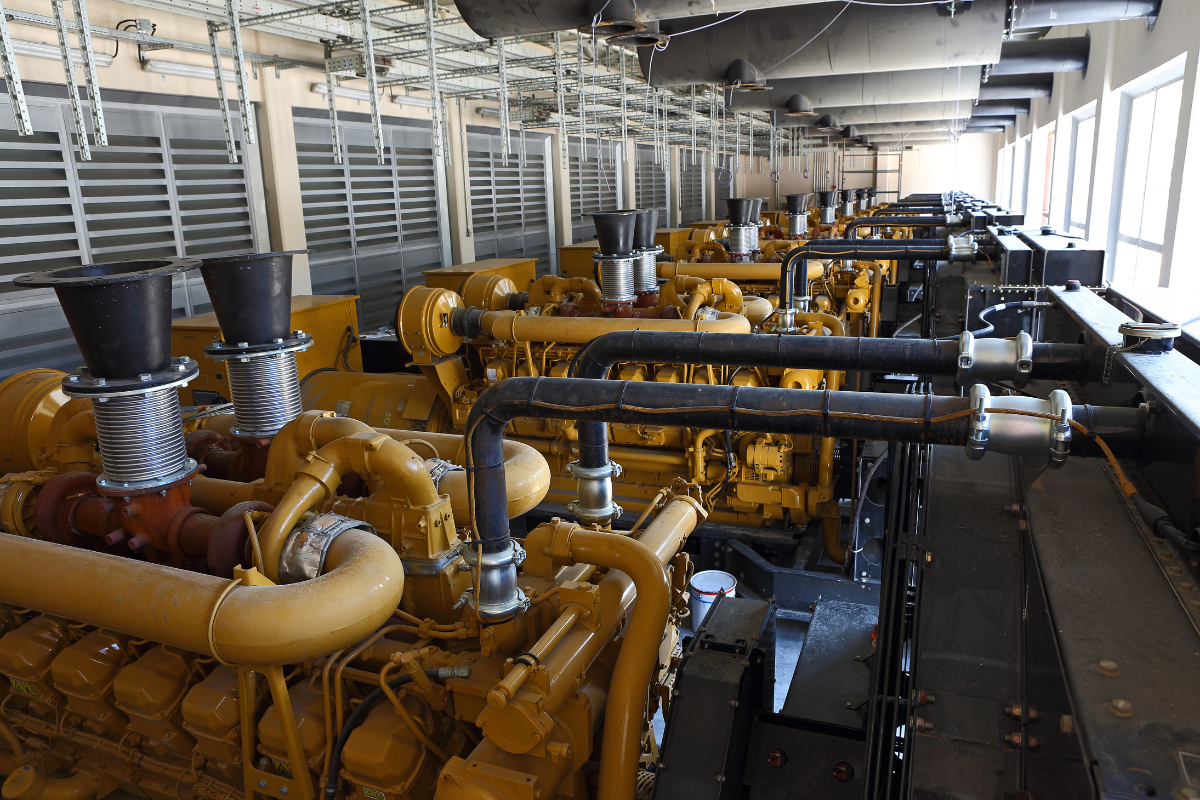

روش کار دیزل ژنراتور: از عملکرد تا اجزای کلیدی

روش کار دیزل ژنراتور در یک جمله: موتور دیزل با احتراق تراکمی سوخت گازوئیل، انرژی شیمیایی را به حرکت دورانی میل‌لنگ تبدیل می‌کند و آلترناتور این چرخش را از طریق القای الکترومغناطیسی به برق متناوب (AC) تبدیل می‌کند؛ گاورنر فرکانس را و AVR ولتاژ خروجی را پایدار نگه می‌دارد. در این راهنما همین فرایند را مرحله‌به‌مرحله و به زبان ساده باز می‌کنیم.

دیزل ژنراتور یکی از پرکاربردترین تجهیزات برای تأمین برق اضطراری یا برق مکان‌هایی است که به شبکه سراسری دسترسی ندارند؛ از بیمارستان و کارخانه تا مرغداری، ساختمان مسکونی و کارگاه ساختمانی. اگر بدانید این دستگاه دقیقاً چطور کار می‌کند، هم در انتخاب ظرفیت مناسب تصمیم بهتری می‌گیرید و هم نگهداری آن را جدی‌تر و درست‌تر انجام می‌دهید.

دیزل ژنراتور چیست؟

دیزل ژنراتور دستگاهی است که با سوخت گازوئیل (دیزل) برق تولید می‌کند و از دو بخش اصلی تشکیل شده است:

  1. موتور دیزل: انرژی شیمیایی سوخت را به انرژی مکانیکی (چرخش میل‌لنگ) تبدیل می‌کند.
  2. آلترناتور (ژنراتور الکتریکی): انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند.

این دو بخش روی یک شاسی مشترک کوپل می‌شوند و به‌همراه سیستم‌های جانبی (سوخت‌رسانی، خنک‌کاری، استارت، کنترل) یک مجموعه یکپارچه به نام «دیزل ژنراتور» یا اصطلاحاً «موتور برق دیزلی» می‌سازند.

اجزای اصلی دیزل ژنراتور و وظیفه هر کدام

جزءوظیفه اصلی
موتور دیزلتولید نیروی مکانیکی از احتراق سوخت
آلترناتورتبدیل چرخش میل‌لنگ به برق متناوب
سیستم سوخت‌رسانیانتقال گازوئیل از مخزن به انژکتورها
سیستم خنک‌کنندهدفع گرمای موتور (رادیاتور و واترپمپ)
سیستم روغن‌کاریکاهش اصطکاک و سایش قطعات متحرک
سیستم اگزوزتخلیه ایمن دود و کاهش صدا
استارت و باتریراه‌اندازی اولیه موتور
گاورنرثابت نگه‌داشتن دور موتور و فرکانس
AVRتثبیت ولتاژ خروجی آلترناتور
تابلو کنترلفرمان، حفاظت و نمایش پارامترها
شاسی و کانوپینگهدارنده مجموعه و کاهش صدا

۱. موتور دیزل

موتور دیزل قلب دستگاه است و برای کارکرد طولانی در شرایط سخت طراحی می‌شود. برندهای شناخته‌شده‌ای مانند کامینز، پرکینز، ولوو پنتا و بادوین موتورهای دیزلی صنعتی با دوام بالا تولید می‌کنند.

۲. آلترناتور

آلترناتور بخش مولد برق است و دو جزء کلیدی دارد: روتور که با میل‌لنگ می‌چرخد و میدان مغناطیسی گردان می‌سازد، و استاتور که سیم‌پیچ‌های ثابت آن محل القای ولتاژ و عبور جریان خروجی است.

۳. سیستم سوخت‌رسانی

شامل مخزن سوخت (باک)، پمپ انتقال، فیلترهای سوخت، پمپ فشار بالا و انژکتورهاست. کیفیت فیلتراسیون سوخت مستقیماً روی عمر انژکتور و سلامت احتراق اثر می‌گذارد.

۴. سیستم خنک‌کننده

موتور در حین کار گرمای زیادی تولید می‌کند. مدار آب‌بندی‌شده شامل رادیاتور، واترپمپ، ترموستات و فن، دمای موتور را در محدوده مجاز نگه می‌دارد. استفاده از ضدیخ/ضدجوش استاندارد ضروری است.

۵. سیستم روغن‌کاری

پمپ روغن، فیلتر روغن و مدار روغن‌رسانی، اصطکاک بین قطعات متحرک را کاهش می‌دهند و بخشی از گرما را نیز دفع می‌کنند. تعویض به‌موقع روغن مهم‌ترین عامل طول عمر موتور است.

۶. سیستم اگزوز

دود خروجی را به فضای آزاد هدایت می‌کند و با منبع اگزوز (سایلنسر) صدا را کاهش می‌دهد. مسیر اگزوز باید کاملاً آب‌بند و دور از فضاهای بسته باشد.

۷. سیستم استارت و باتری

استارتِ الکتریکی با باتری، موتور را تا دور اولیه می‌چرخاند تا احتراق آغاز شود. ضعف باتری یکی از رایج‌ترین دلایل استارت‌نخوردن ژنراتور است.

۸. تابلو کنترل (کنترلر)

کنترلرهای امروزی وظیفه استارت/استاپ، نمایش ولتاژ و فرکانس و دما، و حفاظت‌هایی مانند خاموشی در اثر افت فشار روغن یا گرمای بیش از حد را بر عهده دارند. در حالت اضطراری، کنترلر AMF به‌همراه تابلو ATS برق را به‌صورت خودکار از شبکه به ژنراتور منتقل می‌کند؛ توضیح کامل را در راهنمای نصب ATS دیزل ژنراتور بخوانید.

روش کار دیزل ژنراتور — مرحله به مرحله

  1. استارت: با فرمان دستی یا خودکار، استارت الکتریکی میل‌لنگ را می‌چرخاند.
  2. مکش و تراکم هوا: پیستون در حرکت رو به پایین هوا را به سیلندر می‌کشد و در حرکت رو به بالا آن را به‌شدت متراکم می‌کند؛ دمای هوا در اثر تراکم بالا می‌رود.
  3. پاشش و احتراق خودبه‌خودی: انژکتور، گازوئیل را با فشار بالا به هوای داغ می‌پاشد و سوخت بدون نیاز به شمع مشتعل می‌شود (احتراق تراکمی).
  4. تولید نیروی مکانیکی: انبساط گازهای احتراق، پیستون را می‌راند و حرکت خطی پیستون‌ها از طریق شاتون به چرخش میل‌لنگ تبدیل می‌شود.
  5. چرخش روتور: میل‌لنگ، روتور آلترناتور را می‌چرخاند و میدان مغناطیسی گردان ایجاد می‌شود.
  6. القای برق متناوب: میدان گردان در سیم‌پیچ‌های استاتور ولتاژ متناوب (AC) القا می‌کند؛ خروجی آلترناتور سنکرون از همان ابتدا جریان متناوب است و برخلاف تصور رایج، ابتدا DC تولید نمی‌شود. (جریان DC کوچکی فقط برای تغذیه سیم‌پیچ تحریک روتور استفاده می‌شود.)
  7. تثبیت ولتاژ: AVR با تنظیم جریان تحریک، ولتاژ خروجی را در برابر تغییر بار ثابت نگه می‌دارد.
  8. تثبیت فرکانس: گاورنر دور موتور را ثابت نگه می‌دارد تا فرکانس خروجی روی ۵۰ هرتز بماند.
  9. تحویل برق: برق از طریق کلید خروجی و تابلو توزیع به مصرف‌کننده‌ها می‌رسد.

چرا موتور دیزل شمع ندارد؟

در موتور بنزینی، مخلوط هوا و سوخت با جرقه شمع مشتعل می‌شود؛ اما در موتور دیزل نسبت تراکم بسیار بالاتر است و دمای هوای متراکم به حدی می‌رسد که گازوئیلِ پاشیده‌شده خودبه‌خود آتش می‌گیرد. همین «احتراق تراکمی» دلیل اصلی بازده حرارتی بالاتر، گشتاور بیشتر در دور پایین و دوام بیشتر موتورهای دیزل صنعتی است. تنها المان حرارتی رایج در برخی موتورهای دیزل، «گرم‌کن» (Glow Plug یا گرید هیتر) برای سهولت استارت سرد است، نه برای احتراق دائم.

گاورنر و فرکانس ۵۰ هرتز

فرکانس برق خروجی مستقیماً به دور موتور وابسته است: در آلترناتورهای چهارقطب رایج، دور نامی ۱۵۰۰ دور بر دقیقه معادل فرکانس ۵۰ هرتز است (فرمول عمومی: فرکانس = تعداد جفت‌قطب × دور ÷ ۶۰). اگر بار ناگهان زیاد شود و دور موتور افت کند، گاورنر (مکانیکی یا الکترونیکی) سوخت‌رسانی را افزایش می‌دهد تا دور و فرکانس به مقدار نامی برگردد. ناپایداری فرکانس معمولاً نشانه مشکل در گاورنر، سوخت‌رسانی یا اضافه‌بار است.

AVR چیست و چه می‌کند؟

AVR (رگولاتور خودکار ولتاژ) مدار کنترلی آلترناتور است که با کم‌وزیاد کردن جریان تحریکِ روتور، ولتاژ خروجی را — مثلاً ۲۳۰/۴۰۰ ولت — در برابر تغییرات بار ثابت نگه می‌دارد. خرابی AVR خود را به‌صورت ولتاژ خیلی بالا، خیلی پایین یا نوسانی نشان می‌دهد و یکی از قطعات پرتکرار در تعمیرات آلترناتور است.

توان پرایم و استندبای — تفاوت مهم در انتخاب

روی پلاک هر دیزل ژنراتور دو عدد توان دیده می‌شود که طبق استاندارد ISO 8528 تعریف می‌شوند:

  • توان پرایم (PRP): توانی که ژنراتور می‌تواند به‌صورت پیوسته با بار متغیر تأمین کند — مناسب جاهایی که ژنراتور منبع اصلی برق است.
  • توان استندبای (ESP): حداکثر توان برای ساعات محدود در مواقع قطع برق شبکه — مناسب کاربری اضطراری.

انتخاب ظرفیت باید بر اساس نوع کاربری و مجموع بارها (با در نظر گرفتن جریان راه‌اندازی الکتروموتورها) انجام شود؛ مقدار دقیق توان هر مدل را همیشه از دیتاشیت رسمی سازنده استعلام کنید.

مزایا و محدودیت‌های دیزل ژنراتور

مزایامحدودیت‌ها
بازده حرارتی بالا و مصرف سوخت اقتصادی نسبت به بنزینیصدای بیشتر — نیازمند کانوپی یا اتاقک آکوستیک
دوام و عمر طولانی در کار سنگین و پیوستهآلایندگی خروجی و لزوم تهویه و دودکش مناسب
گشتاور خوب در دور پایین و تحمل بارهای صنعتیوزن و ابعاد بیشتر نسبت به مولدهای بنزینی هم‌توان
دسترسی آسان به سوخت گازوئیل در ایراننیاز به سرویس دوره‌ای منظم (روغن، فیلتر، ضدیخ)
ایمنی بیشتر سوخت دیزل (تبخیر و اشتعال‌پذیری کمتر از بنزین)استارت سرد در هوای خیلی سرد بدون گرم‌کن دشوارتر است

دیزل ژنراتور یا موتور برق بنزینی؟

برای توان‌های کوچک و استفاده گاه‌به‌گاه (مثلاً ابزار برقی سبک یا روشنایی موقت)، موتور برق بنزینی به‌دلیل قیمت اولیه کمتر و وزن سبک‌تر انتخاب رایجی است. اما هرجا کارکرد طولانی، بار سنگین یا برق اضطراری قابل‌اتکا مطرح باشد، دیزل ژنراتور به‌دلیل دوام موتور، مصرف سوخت کمتر در بار مشابه و ایمنی بالاتر سوخت گازوئیل، انتخاب درست‌تری است. به همین دلیل تقریباً تمام ژنراتورهای صنعتی، بیمارستانی و ساختمانی از نوع دیزلی هستند.

رابطه kVA و kW — نکته‌ای که در انتخاب ظرفیت مهم است

توان دیزل ژنراتورها معمولاً بر حسب kVA (توان ظاهری) اعلام می‌شود، در حالی که مصرف‌کننده‌ها بر حسب kW (توان حقیقی) محاسبه می‌شوند. رابطه این دو از طریق ضریب توان است: kW = kVA × ضریب توان. در ژنراتورهای صنعتی، ضریب توان مبنا به‌طور استاندارد ۰٫۸ در نظر گرفته می‌شود؛ یعنی یک دستگاه ۱۰۰ کاوا به‌طور نامی حدود ۸۰ کیلووات توان حقیقی تحویل می‌دهد. هنگام جمع‌زدن بارها، جریان راه‌اندازی الکتروموتورها (که چند برابر جریان نامی است) را هم در نظر بگیرید و در صورت تردید، محاسبه ظرفیت را به کارشناس بسپارید.

کاربردهای رایج

  • بیمارستان‌ها و مراکز درمانی: برق اضطراری حیاتی با تابلو ATS.
  • کارخانه‌ها و صنایع: جلوگیری از توقف خط تولید در قطعی برق.
  • ساختمان‌های مسکونی و تجاری: روشنایی و آسانسور در مواقع قطعی.
  • کشاورزی و دامداری: پمپاژ آب، سیستم تهویه مرغداری و سردخانه.
  • پروژه‌های عمرانی و معادن: برق کارگاهی در نقاط بدون شبکه.

نکات نگهداری و بهره‌برداری درست

  1. سرویس منظم: تعویض به‌موقع روغن و فیلترها (روغن، سوخت، هوا) مطابق برنامه سازنده؛ راهنمای کامل را در استراتژی نگهداری و اوربیل دیزل ژنراتور بخوانید.
  2. روغن و ضدیخ استاندارد: مشخصات روغن و خنک‌کننده هر برند متفاوت است؛ نمونه تحلیل تخصصی را در مقاله روغن و خنک‌کننده دیزل ژنراتور ولوو پنتا ببینید.
  3. سوخت تمیز: گازوئیل آلوده یا حاوی آب، انژکتور و پمپ را خراب می‌کند؛ فیلترها و ته‌نشینی باک را جدی بگیرید.
  4. کنترل بار: نه اضافه‌بار بدهید و نه ژنراتور را مدت طولانی در بار بسیار کم کار بگذارید؛ کارکرد طولانی در بار خیلی کم باعث دوده‌گرفتگی (wet stacking) می‌شود. تست دوره‌ای زیر بار واقعی — مانند آنچه در راه‌اندازی و تست بار دیزل ژنراتور توضیح داده‌ایم — سلامت مجموعه را تضمین می‌کند.
  5. تست هفتگی: ژنراتور اضطراری را به‌صورت دوره‌ای روشن و از سلامت باتری و شارژر آن مطمئن شوید.
  6. ثبت ساعت کار: برنامه سرویس بر اساس ساعت کارکرد تنظیم می‌شود؛ ساعت‌شمار را مبنا قرار دهید.

نکات ایمنی مهم

  • گاز مونوکسید کربن کشنده است: ژنراتور را هرگز در فضای بسته یا نیمه‌بسته بدون دودکش استاندارد کار نیندازید.
  • تهویه: محل نصب باید هوای کافی برای احتراق و خنک‌کاری داشته باشد.
  • اتصال زمین (ارت): بدنه و نوتر مطابق ضوابط برق‌رسانی ارت شود.
  • سوخت: دور از منابع حرارتی ذخیره و هنگام سوخت‌گیری موتور خاموش باشد.
  • نصب و سیم‌کشی: اتصال ژنراتور به تاسیسات برق ساختمان حتماً توسط برق‌کار مجاز و با کلید تبدیل (چنج‌آور/ATS) انجام شود تا برق‌دهی معکوس به شبکه رخ ندهد.

عیب‌یابی سریع مشکلات رایج

مشکلعلت‌های محتمل
استارت نمی‌خوردباتری ضعیف، هوا در مسیر سوخت، فیلتر سوخت گرفته، خطای کنترلر
دود سیاهاضافه‌بار، فیلتر هوای کثیف، انژکتور معیوب
دود سفیداستارت سرد، تاخیر پاشش، ورود آب/خنک‌کننده به سیلندر
ولتاژ ناپایدارخرابی AVR، اتصال شل، مشکل تحریک
فرکانس ناپایدارمشکل گاورنر، سوخت‌رسانی نامنظم، اضافه‌بار
گرم‌کردن بیش از حدکمبود ضدیخ، رادیاتور کثیف، خرابی ترموستات یا فن

برای تشخیص دقیق، همیشه کد خطای کنترلر و شرایط وقوع مشکل را ثبت کنید و در صورت تکرار، از سرویس‌کار مجاز کمک بگیرید.

سؤالات متداول

دیزل ژنراتور چگونه برق تولید می‌کند؟

موتور دیزل با احتراق تراکمی، میل‌لنگ را می‌چرخاند؛ روتور آلترناتور همراه آن می‌چرخد و در سیم‌پیچ‌های استاتور ولتاژ متناوب القا می‌شود. AVR ولتاژ و گاورنر فرکانس را ثابت نگه می‌دارند.

آیا خروجی آلترناتور ابتدا DC است؟

خیر. آلترناتور سنکرون از همان ابتدا برق متناوب (AC) تولید می‌کند. جریان مستقیم فقط در مدار تحریک روتور به کار می‌رود.

چرا فرکانس خروجی باید ۵۰ هرتز باشد؟

تجهیزات برقی ایران برای ۵۰ هرتز طراحی شده‌اند. انحراف فرکانس به موتورها و مصرف‌کننده‌های حساس آسیب می‌زند؛ گاورنر وظیفه تثبیت آن را دارد.

تفاوت توان پرایم و استندبای چیست؟

پرایم توان کارکرد پیوسته با بار متغیر است و استندبای حداکثر توان برای ساعات محدود اضطراری. برای کاربری دائم باید بر مبنای توان پرایم انتخاب کنید.

هر چند وقت باید دیزل ژنراتور را سرویس کرد؟

برنامه سرویس بر اساس ساعت کارکرد و دستورالعمل سازنده تعیین می‌شود؛ به‌صورت کلی بازدید دوره‌ای هفتگی و سرویس روغن/فیلتر در بازه‌های مشخص ساعتی ضروری است. عدد دقیق را از دفترچه رسمی همان موتور استعلام کنید.

جمع‌بندی

روش کار دیزل ژنراتور ترکیبی از یک فرایند مکانیکی (احتراق تراکمی و چرخش میل‌لنگ) و یک فرایند الکتریکی (القای الکترومغناطیسی در آلترناتور) است که با دو حلقه کنترلی — گاورنر برای فرکانس و AVR برای ولتاژ — خروجی پایدار می‌سازد. شناخت این اجزا به شما کمک می‌کند ظرفیت مناسب را انتخاب کنید، علائم خرابی را زود تشخیص دهید و با نگهداری درست، عمر دستگاه را چند برابر کنید.

به دنبال انتخاب یا خرید دیزل ژنراتور هستید؟ مجموعه کامل دیزل ژنراتورهای موجود نشر نیرو — از جمله دیزل ژنراتور پرکینز — را ببینید یا برای مشاوره رایگان انتخاب ظرفیت با کارشناسان ما تماس بگیرید.
