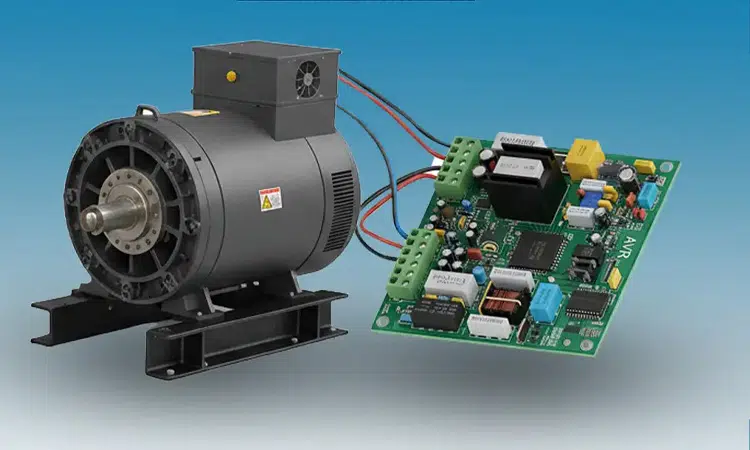

تنظیم کننده ولتاژ یا AVR دیزل ژنراتور چیست؟

در هر سیستم تولید برق، پایداری ولتاژ اهمیت بسیار زیادی دارد. وقتی یک دیزل ژنراتور در حال کار است، بارهای الکتریکی مختلفی به آن متصل می شوند که هرکدام می توانند نوسان، افت و یا افزایش ولتاژ ایجاد کنند. اگر این ولتاژ کنترل نشود، تجهیزات آسیب می بینند و راندمان ژنراتور کاهش می یابد. اینجاست که تنظیم کننده ولتاژ یا AVR یا رگولاتور وارد عمل می شود. AVR یکی از حیاتی ترین اجزای ژنراتور است و نقش آن تضمین تولید برق پایدار، دقیق و بدون نوسان است. در این مقاله، تمام آنچه را که باید درباره عملکرد، انواع، ساختار، اهمیت و علائم خرابی تنظیم کننده ولتاژ دیزل ژنراتور بدانید، به شکل کاملا تخصصی اما قابل فهم بررسی می کنیم.

برای کسب اطلاعات بیشتر در این مورد و دریافت مشاوره تخصصی، خرید انواع دیزل ژنراتور و تجهیزات مربوطه، از طریق وبسایت نشر نیرو یا تماس با این مجموعه با کارشناسان مجرب ما در ارتباط باشید.

تنظیم کننده ولتاژ دیزل ژنراتور چیست؟

AVR مخفف Automatic Voltage Regulator است؛ یعنی تنظیم کننده خودکار ولتاژ. این قطعه الکترونیکی، وظیفه دارد ولتاژ خروجی ژنراتور را ثابت و تنظیم کند تا برق تولید شده بدون نوسان در اختیار تجهیزات قرار گیرد. هنگام تغییر بار، ولتاژ خروجی ژنراتور دچار افت یا افزایش می شود. تنظیم کننده ولتاژ دیزل ژنراتور، این نوسان را تشخیص داده و با کنترل جریان تحریک (Excitation Current) ولتاژ را به سطح استاندارد بازمی گرداند.

در واقع اگر ژنراتور را قلب یک سیستم برق رسانی بدانیم،AVR  نقش ضربان ساز را دارد که اجازه نمی دهد ولتاژ از محدوده ایمن خارج شود. این قطعه در تمام ژنراتورهای مدرن از برندهایی مانند کامینز، پرکینز، ولوو پنتا، ایوول، مکالته و استمفورد استفاده می شود.

تنظیم کننده ولتاژ در دیزل ژنراتور چگونه کار می کند؟

عملکرد AVR دیزل ژنراتور بر اساس دریافت ولتاژ خروجی ژنراتور و تنظیم میدان مغناطیسی آلترناتور انجام می شود. روند کار به صورت زیر است:

1. اندازه گیری ولتاژ خروجی  (Sensing Voltage)

AVR ولتاژ خروجی را به طور لحظه ای پایش می کند.

2. مقایسه با ولتاژ مرجع (Reference Voltage)

در مدار داخلی AVR یک ولتاژ استاندارد تعریف شده است. هر تغییر نسبت به این مقدار، یک خطا (Error) محسوب می شود.

3. ایجاد فرمان اصلاح ولتاژ

اگر ولتاژ خروجی کمتر شود، رگولاتور خودکار، جریان تحریک را افزایش می دهد. اگر ولتاژ زیاد شود، جریان تحریک کاهش می یابد.

4. کنترل میدان مغناطیسی ژنراتور

تغییر جریان تحریک باعث افزایش یا کاهش ولتاژ می شود و خروجی دوباره به حد مطلوب می رسد.

عملکرد تنظیم کننده ولتاژ دیزل ژنراتور، کاملا اتوماتیک است و در کسری از ثانیه واکنش نشان می دهد، به همین دلیل ژنراتور در برابر شوک های برقی ایمن می ماند.

چرا وجود رگولاتور ولتاژ خودکار در دیزل ژنراتور ضروری است؟

نبود AVR در یک ژنراتور به معنی قرار گرفتن تمامی تجهیزات در معرض خطر است. وجود تنظیم کننده ولتاژ در دیزل ژنراتور، به دلایل زیر ضرورت دارد:

جلوگیری از نوسان ولتاژ

نوسان یا فلویچ ولتاژ می تواند باعث آسیب جدی به دستگاه ها شود. AVR این نوسان را تا حد ۱ تا ۲ درصد کنترل می کند.

حفاظت از تجهیزات حساس

تجهیزاتی مانند سرور، کولر گازی، UPS، دستگاه های پزشکی، تابلو برق، کمپرسور و سیستم های صنعتی به ولتاژ ثابت نیاز دارند. AVR سطح ولتاژ را کاملاً پایدار نگه می دارد.

افزایش عمر ژنراتور

یکی از کاربردهای مهم تنظیم کننده ولتاژ دیزل ژنراتور این است که وقتی جریان تحریک کنترل می شود، آلترناتور کمتر تحت فشار قرار می گیرد و عمر مفید ژنراتور افزایش پیدا می کند.

جلوگیری از خروج ژنراتور از مدار

در بارهای ناگهانی، ژنراتور بدون AVR به سرعت از مدار خارج می شود. AVR با واکنش سریع، پایداری سیستم را تضمین می کند.

بهبود کیفیت توان  (Power Quality)

استفاده از AVR ولتاژ دیزل ژنراتور، باعث کاهش هارمونیک، بهبود ضریب توان و افزایش کیفیت برق تولیدی می شود.

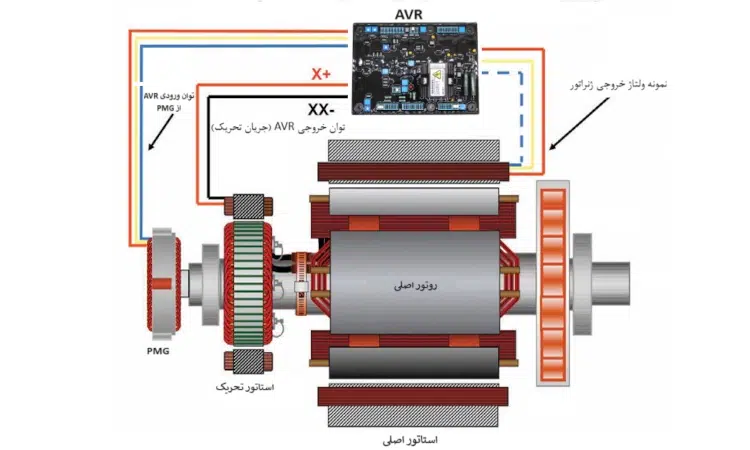

اجزای تشکیل دهنده  AVRدیزل ژنراتور

تنظیم کننده ولتاژ دیزل ژنراتور، قطعات و اجزایی دارد که در هماهنگی با یکدیگر، عملیات مربوط به استانداردسازی ولتاژ را انجام می دهند. در ادامه مهم ترین قطعات AVR و عملکرد آنها را بررسی می کنیم:

• مدار اندازه گیری ولتاژ
• تقویت کننده خطا (Error Amplifier)
• مدار حفاظت اضافه بار
• خروجی جهت کنترل جریان تحریک
• فیلتراسیون نویز
• سوکت تنظیم دستی ولتاژ (Potentiometer)

این قطعات با هم کار می کنند تا یک ولتاژ پایدار و یکنواخت تولید شود.

انواع رگولاتور ولتاژ در دیزل ژنراتورها

حالا که با ماهیت و عملکرد تنظیم کننده ولتاژ دیزل ژنراتور آشنا شدید، بد نیست اطلاعاتی هم در مورد انواع این سیستم داشته باشید. AVRها بر اساس ساختار، ولتاژ کاری و تکنولوژی به چند دسته تقسیم می شوند:

AVR آنالوگ: قدیمی تر هستند، قطعاتشان از مقاومت، ترانزیستور و دیود تشکیل شده و تعمیر آن ها ساده تر است. عملکرد این مدل ها معمولاً کندتر از مدل های دیجیتال است.

AVR دیجیتال: نسل جدید AVR با قابلیت های هوشمند، نمایش پارامترها و دقت بسیار بالا. این مدل ها در ژنراتورهای کامینز، پرکینز و استمفورد مدرن استفاده می شوند.

AVR تک فاز: برای ژنراتورهای کوچک تر و مصارف خانگی.

AVR سه فاز: برای ژنراتورهای صنعتی و توان بالا

AVR مخصوص آلترناتورهای مکالته و استمفورد: این برندها AVR اختصاصی خود را دارند که با آلترناتورهایشان سازگار است.

چطور یک AVR مناسب برای ژنراتور انتخاب کنیم؟

برای انتخاب تنظیم کننده ولتاژ دیزل ژنراتور یا همان رگولاتور خودکار مناسب باید موارد زیر را در نظر بگیرید:

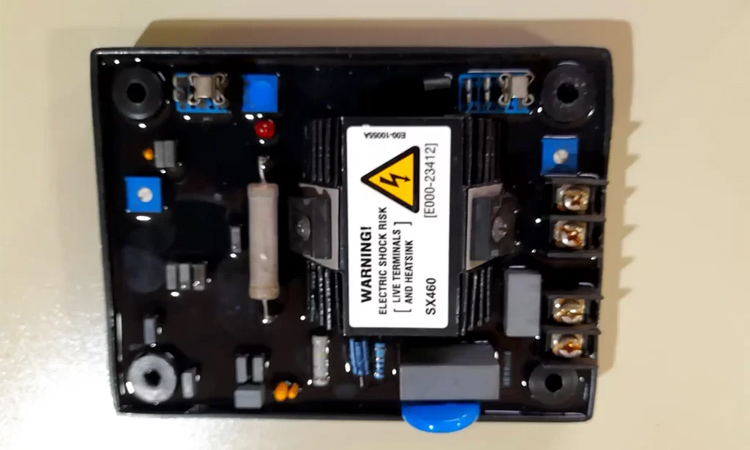

تطابق با نوع آلترناتور

مثلا آلترناتور مکالته AVR مخصوص خودش را دارد.

ولتاژ تحریک مورد نیاز

باید بدانید ولتاژ تحریک ژنراتور چند ولت است.

توان ژنراتور

ژنراتورهای بزرگ تر AVRهای قوی تر نیاز دارند.

نوع کاربرد

اگر برق تجهیزات حساس تأمین می شود، AVR دیجیتال و با دقت بالا لازم است.

کیفیت ساخت

در پروژه های صنعتی حتماً از AVR اصلی استفاده کنید و از مدل های تقلبی خودداری شود.

علائم و نشانه‌های خرابی AVR دیزل ژنراتور

تشخیص به‌موقع خرابی رگولاتور ولتاژ می‌تواند از آسیب به آلترناتور و تجهیزات مصرف‌کننده جلوگیری کند. رایج‌ترین نشانه‌های معیوب‌بودن AVR عبارت‌اند از:

• نوسان یا ناپایداری ولتاژ خروجی: بالا و پایین‌رفتن مداوم ولتاژ حتی وقتی بار ثابت است.
• ولتاژ خیلی زیاد یا خیلی کم: خروجیِ دائماً بالاتر یا پایین‌تر از مقدار نامی ژنراتور.
• عدم تحریک اولیه (No Build-up): ژنراتور روشن می‌شود اما ولتاژ تولید نمی‌کند.
• کم‌ونور شدن یا چشمک‌زدن لامپ‌ها و لرزش نور هنگام تغییر بار.
• خروج ناگهانی ژنراتور از مدار یا عملکرد رله‌های حفاظتِ اضافه/کاهش ولتاژ.
• گرم‌شدن غیرعادی یا بوی سوختگی در ناحیه AVR و برد کنترل.

این علائم همیشه به‌معنی خرابیِ قطعیِ AVR نیستند؛ گاهی اتصالات شل، فیوز سوخته یا ایراد در دیودهای چرخان (Rotating Diodes) نشانه‌های مشابهی ایجاد می‌کنند. برای تشخیص دقیق، بخش عیب‌یابی زیر را دنبال کنید.

عیب‌یابی و تست AVR؛ چطور بفهمیم سالم است؟

پیش از تعویضِ پرهزینه، بهتر است سلامت AVR و اجزای پیرامون آن به‌ترتیب زیر بررسی شود:

1. بررسی اتصالات و فیوز: شل‌بودن ترمینال‌ها، کابل سوخته یا فیوزِ قطع اغلب عامل اصلی‌اند.
2. کنترل پتانسیومترهای تنظیم: بیشتر AVRها پیچ‌های تنظیم VOLT (ولتاژ)، STAB (پایداری) و UFRO/FREQ (افت فرکانس) دارند؛ تنظیم نادرست این‌ها هم می‌تواند مشکل‌ساز شود.
3. بررسی مغناطیس باقی‌مانده و تحریک اولیه (Field Flashing): نبودِ ولتاژ باقی‌مانده گاهی نیازمند تحریک اولیه است.
4. اندازه‌گیری ولتاژ ورودی/خروجی AVR و مقایسه با مقادیر مرجعِ همان مدل در دیتاشیت سازنده.

هشدار ایمنی: ولتاژهای داخل تابلوی ژنراتور خطرناک و گاه کشنده‌اند. تست و تعویض AVR باید توسط تکنسین برقِ مجرب و با رعایت قطع بار و مراحل ایمنی انجام شود. مقادیر دقیق ولتاژ تحریک و تنظیمات بسته به مدل AVR و آلترناتور متفاوت است؛ همیشه به دیتاشیت رسمی سازنده مراجعه کنید و از حدس‌زدن اعداد بپرهیزید.

تفاوت AVR و گاورنر (Governor) در دیزل ژنراتور

این دو قطعه اغلب اشتباه گرفته می‌شوند، اما دو کار متفاوت انجام می‌دهند:

• AVR دامنه ولتاژ خروجی را کنترل می‌کند و روی سیستم تحریک آلترناتور اثر می‌گذارد.
• گاورنر دورِ موتور و در نتیجه فرکانس (هرتز) را با تنظیم سوخت تثبیت می‌کند.

به‌بیان ساده، AVR مسئول «ولتاژ پایدار» و گاورنر مسئول «فرکانس پایدار» است؛ برای کیفیت توانِ مناسب، هر دو باید درست کار کنند.

انواع AVR و مدل‌های رایج استمفورد

رگولاتورهای ولتاژ را می‌توان به‌طور کلی به دو دسته آنالوگ و دیجیتال تقسیم کرد:

در بازار ایران، AVRهای استمفورد (Stamford) مانند خانواده‌های SX440، MX341 و MX321 بسیار پرکاربردند و روی بسیاری از آلترناتورهای دیزل ژنراتور نصب می‌شوند. انتخاب مدل دقیق به نوع آلترناتور، سیستم تحریک (Shunt یا PMG/AREP) و توان ژنراتور بستگی دارد؛ مشخصات هر مدل را از دیتاشیت رسمی بررسی کنید.

برای انتخاب و جزئیات AVR و سیستم تحریک در برندها و آلترناتورهای خاص، این راهنماهای تخصصی را ببینید:

• AVR و سیستم تحریک دیزل ژنراتور کامینز (Stamford SX440/MX341/MX321)
• AVR و سیستم تحریک دیزل ژنراتور ولوو پنتا
• راهنمای جامع آلترناتور استمفورد (سری‌ها و انتخاب)

در انتخاب یا تعویض AVR مناسبِ آلترناتور خود مطمئن نیستید؟ کارشناسان نشرنیرو می‌توانند مدل سازگار را پیشنهاد دهند.

نگهداری و افزایش عمر AVR دیزل ژنراتور

رعایت چند نکتهٔ ساده می‌تواند عمر رگولاتور ولتاژ را به‌طور محسوس افزایش دهد و از خرابی‌های ناگهانی جلوگیری کند:

• تمیز و خشک نگه‌داشتن محیط: گردوغبار و رطوبت از عوامل اصلی آسیب به برد AVR هستند.
• بررسی دوره‌ای اتصالات: ترمینال‌های شل باعث جرقه، گرمای موضعی و خرابی می‌شوند.
• پرهیز از اضافه‌بار مداوم: کارکرد پیوسته بالای توان نامی به سیستم تحریک فشار می‌آورد.
• پایش نوسان ولتاژ: ثبت رفتار ولتاژ در بازه‌های زمانی به تشخیص زودهنگام مشکل کمک می‌کند.
• سرویس منظم آلترناتور و دیودهای چرخان: سلامت این اجزا مستقیماً بر عملکرد AVR اثر می‌گذارد.

برای تعویض یا تنظیم AVR، به‌ویژه در ژنراتورهای صنعتی، انجام کار توسط تکنسین مجرب و مطابق دیتاشیت سازنده توصیه می‌شود.

سخن نهایی

یکی از مهم ترین اجزای دیزل ژنراتور، تنظیم کننده یا AVR است که با عنوان رگولاتور ولتاژ خودکار هم شناخته می شود. وظیفه اصلی این بخش، تثبیت ولتاژ و محافظت از تجهیزات در برابر نوسانات است. بدون وجود یک AVR سالم و باکیفیت، عملکرد ژنراتور قابل اعتماد نخواهد بود و مصرف کننده ها در معرض آسیب قرار می گیرند. با شناخت عملکرد، انواع و علائم خرابی تنظیم کننده ولتاژ دیزل ژنراتور، می توانید در هنگام خرید ژنراتور یا تعمیرات دوره ای، تصمیم دقیق تری بگیرید. شرکت نشر نیرو با سابقه واردات و فروش انواع دیزل ژنراتور و آلترناتور، امکان ارائه مشاوره تخصصی در انتخاب رگولاتور ولتاژ خودکار مناسب را نیز دارد.
