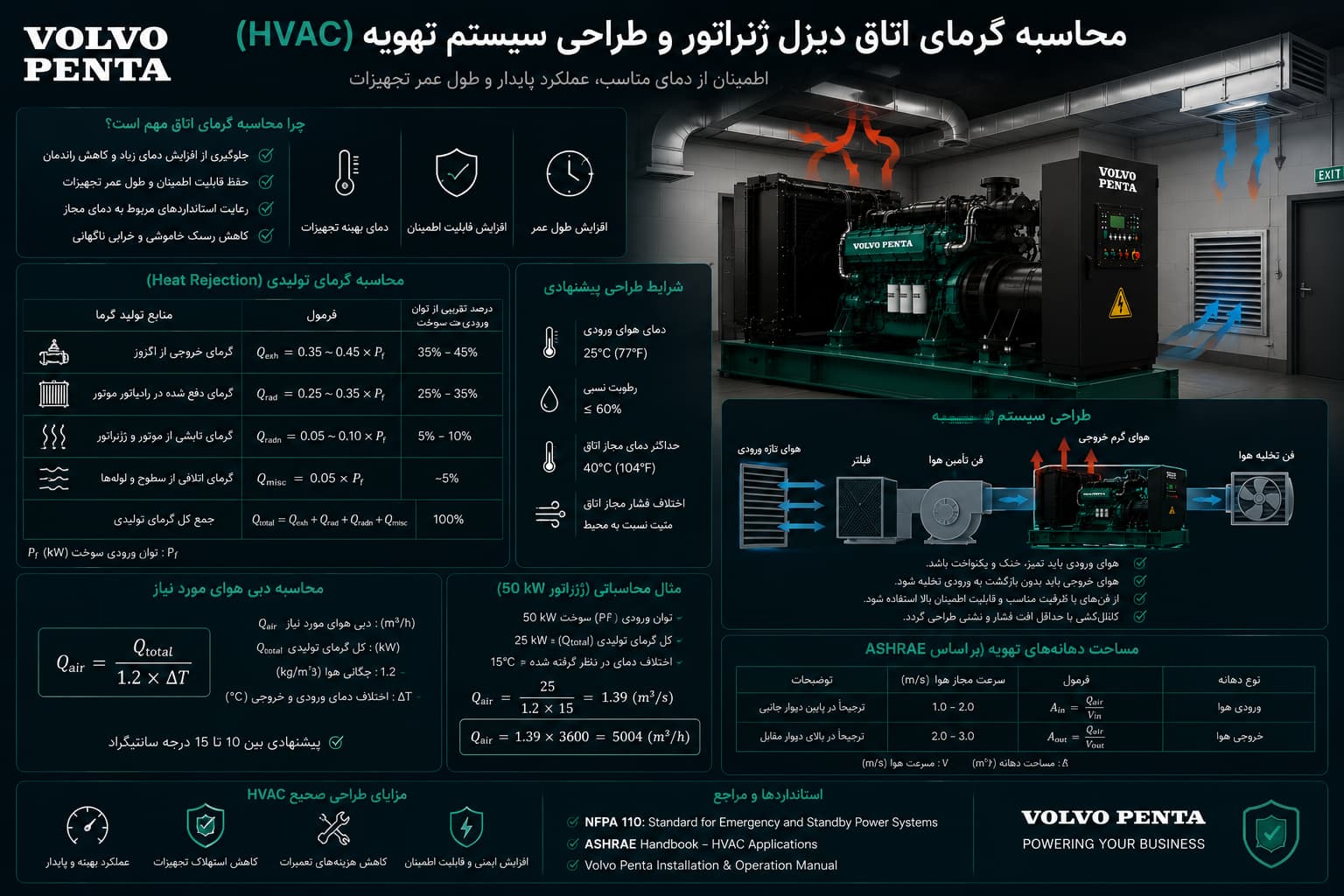

محاسبه گرمای اتاق دیزل ژنراتور ولوو پنتا — HVAC طراحی

دمای اتاق دیزل ژنراتور یکی از عوامل اصلی عمر موتور و توان قابل دسترس است. اگر اتاق درست طراحی نشود، دمای داخل می‌تواند تا ۶۰°C بالا برود — موتور توان ۲۰٪+ کاهش می‌دهد و عمر اوربیل تا ۳۰٪ کم می‌شود. این راهنما محاسبه گرمای دفع شده در اتاق، HVAC سایزینگ و حداکثر دمای مجاز را برای موتورهای ولوو پنتا توضیح می‌دهد.

در این راهنما سه جریان هوای مستقل، روش شش‌مرحله‌ای محاسبه، جدول ورودی‌هایی که باید از دیتاشیت رسمی برداشته شوند، محاسبهٔ سطح دریچه‌ها، اثر دما و ارتفاع بر توان، اشتباهات رایج و یک چک‌لیست راه‌اندازی را می‌بینید. اعداد نمونه فقط برای نشان‌دادن روش هستند؛ مقادیر واقعی هر مدل باید از دیتاشیت رسمی Volvo Penta یا سازندهٔ ژنراتورست گرفته شود.

منابع گرما در اتاق ژنراتور

برای TAD1641GE، حدود ۵۶ کیلووات گرما در اتاق باقی می‌ماند که باید توسط تهویه دفع شود.

سایزینگ تهویه برای دفع گرما

فرمول: جریان هوای دفع گرما (m³/min) = گرمای اتاق (kW) × ۶۰ ÷ (۱.۲ × ۱۰۰۵ × ΔT)

که ΔT تفاوت دمای هوای خروجی و ورودی است (معمولاً ۱۰°C برای تهویه طبیعی).

مثال محاسبه TAD1641GE: ۵۶ × ۶۰ ÷ (۱.۲ × ۱۰۰۵ × ۱۰) = ۲۷۹ m³/min = ۹,۸۵۰ CFM

این فقط برای دفع گرما — جدا از هوای احتراق و هوای خنک‌کننده رادیاتور است.

حداکثر دمای مجاز اتاق

طبق توصیه‌های Volvo Penta:

• دمای طراحی مرجع: ۲۵°C
• حداکثر مجاز: ۴۵°C — بالاتر از این، توان موتور و عمر اوربیل کاهش می‌یابند
• ضریب کاهش توان: به ازای هر ۱۰°C افزایش بالای ۲۵°C، حدود ۲–۳٪ توان کم می‌شود
• دما اتاق بهینه: ۲۵–۳۵°C — این محدوده برای عمر مولد + پایداری AVR + کارایی موتور بهینه است

پیکربندی تهویه

• هوای ورودی: از بالای دیوار مقابل رادیاتور — هوای سرد به سمت موتور کشیده می‌شود
• هوای خروجی رادیاتور: از پشت رادیاتور به‌طور مستقیم به بیرون — هرگز نباید به اتاق برگردد
• هوای دفع گرما: هواکش خروجی در بالای دیوار — هوای گرم را از سقف می‌گیرد
• مساحت دریچه ورودی: حداقل ۱.۵ × مساحت دریچه خروجی
• فیلتر هوا: الزامی برای محیط‌های صنعتی پر گرد و خاک (سیمان، فولاد)

سه جریان هوای مستقل که باید جداگانه حساب شوند

رایج‌ترین خطای طراحی اتاق ژنراتور این است که همه‌چیز را یک «هواکش» فرض می‌کنند. در واقع سه جریان هوای کاملاً متفاوت وجود دارد و هر کدام محاسبهٔ جداگانه دارد:

1. هوای احتراق موتور: هوایی که موتور برای سوزاندن گازوئیل می‌مکد. نسبت به دو جریان دیگر کوچک است، ولی اگر مسیر آن خفه شود، دود سیاه و افت توان می‌گیرید.
2. هوای خنک‌کاری رادیاتور: بزرگ‌ترین جریان هوا در اتاق. فن رادیاتور آن را از اتاق می‌کشد و از پشت رادیاتور به بیرون می‌راند. این عدد را فقط از دیتاشیت مدل بردارید.
3. هوای دفع گرمای اتاق: هوایی که گرمای تشعشعی موتور، آلترناتور و منیفولد دود را از اتاق بیرون می‌برد. این همان جریانی است که با فرمول بالا حساب می‌شود.

در بیشتر اتاق‌های استاندارد، اگر رادیاتور مستقیماً به دریچهٔ خروجی کانال شده باشد، جریان رادیاتور بخش زیادی از تعویض هوای اتاق را هم انجام می‌دهد؛ اما این را نباید فرض گرفت. اگر رادیاتور کانال‌کشی شده و ژنراتور خاموش است (مثلاً در حالت آماده‌به‌کار با گرم‌کن آب)، اتاق همچنان به تهویهٔ مستقل نیاز دارد.

روش شش‌مرحله‌ای محاسبهٔ تهویه اتاق ژنراتور

گام ۱ — ورودی‌ها را از دیتاشیت رسمی جمع کنید

بدون این اعداد، هر محاسبه‌ای حدس است. جدول بخش بعد دقیقاً می‌گوید چه چیزهایی لازم دارید.

گام ۲ — شرایط محیطی طراحی را تعیین کنید

حداکثر دمای هوای بیرون در بدترین روز سال محل نصب، ارتفاع از سطح دریا و رطوبت نسبی. برای ایران، اختلاف تهران، بندرعباس و تبریز آن‌قدر زیاد است که یک طراحی واحد جواب نمی‌دهد.

گام ۳ — گرمای باقی‌مانده در اتاق را جمع بزنید

گرمای تشعشعی موتور + گرمای آلترناتور + گرمای منیفولد و لولهٔ دود داخل اتاق + گرمای سایر تجهیزات (تابلو، شارژر باتری، روشنایی). اگر لولهٔ دود عایق نشده باشد، سهم آن به‌شدت بالا می‌رود.

گام ۴ — جریان هوای دفع گرما را حساب کنید

با همان رابطهٔ بالا. انتخاب ΔT تعیین‌کننده است: ΔT کوچک‌تر یعنی هوای بیشتر و دریچهٔ بزرگ‌تر، ΔT بزرگ‌تر یعنی اتاق گرم‌تر. در عمل مهندسی معمولاً ΔT بین ۸ تا ۱۵ درجه انتخاب می‌شود؛ هرچه دمای بیرون بالاتر باشد، ΔT کمتری در اختیار دارید.

گام ۵ — سطح آزاد دریچه‌ها را تعیین کنید

جریان هوا به تنهایی کافی نیست؛ باید از یک سطح مشخص عبور کند. جزئیات در بخش «محاسبهٔ سطح دریچه».

گام ۶ — افت فشار و بازچرخش را کنترل کنید

مجموع افت فشار دریچه‌ها، توری، فیلتر و کانال نباید از حد مجاز فن رادیاتور بیشتر شود. هم‌زمان باید مطمئن شوید هوای داغ خروجی دوباره به دریچهٔ ورودی برنمی‌گردد.

جدول ورودی‌هایی که باید از دیتاشیت رسمی برداشته شوند

این جدول را پیش از شروع طراحی پر کنید. اگر ستون «مقدار» خالی بماند، محاسبه اعتبار ندارد:

این مقادیر بین سری‌های مختلف موتور و حتی بین دو مدل هم‌توان تفاوت دارند. هرگز عدد یک مدل را برای مدل دیگر استفاده نکنید.

محاسبهٔ سطح دریچهٔ ورودی و خروجی

وقتی جریان هوای لازم را دارید، سطح آزاد دریچه از رابطهٔ ساده به دست می‌آید:

سطح آزاد (m²) = جریان هوا (m³/s) ÷ سرعت مجاز هوا (m/s)

دو نکتهٔ عملی:

• سرعت مجاز: در تهویهٔ طبیعی معمولاً سرعت‌های پایین (حدود ۲ تا ۳ متر بر ثانیه) انتخاب می‌شود تا افت فشار و صدا کم بماند؛ در تهویهٔ مکانیکی می‌توان بالاتر رفت. عدد دقیق را بر اساس محدودیت افت فشار فن و الزامات صوتی پروژه انتخاب کنید.
• سطح آزاد در برابر سطح ظاهری: دریچهٔ کرکره‌ای فقط بخشی از سطح خود را برای عبور هوا آزاد می‌گذارد. نسبت سطح آزاد به سطح کل را باید از کاتالوگ سازندهٔ دریچه بگیرید، نه حدس بزنید. توری حشرات و فیلتر هم این نسبت را کم می‌کنند.

قاعدهٔ عملی رایج این است که دریچهٔ ورودی از دریچهٔ خروجی بزرگ‌تر گرفته شود تا اتاق کمی فشار مثبت داشته باشد و گرد و غبار از درزها به داخل کشیده نشود.

افت فشار، کانال‌کشی و ضدفشار رادیاتور

فن رادیاتور برای مقدار مشخصی افت فشار خارجی طراحی شده است. هر چیزی که سر راه هوا قرار می‌گیرد این بودجه را مصرف می‌کند: دریچهٔ کرکره‌ای، توری، فیلتر، خم کانال، اتصال انعطاف‌پذیر و حتی فاصلهٔ کم رادیاتور تا دیوار.

اگر مجموع افت فشار از حد مجاز بیشتر شود، جریان هوای عبوری از رادیاتور کم می‌شود و نتیجه‌اش داغ‌کردن موتور در بار کامل است — مشکلی که معمولاً در تابستان و در بارهای بالا خودش را نشان می‌دهد و به‌اشتباه به «خرابی ترموستات» نسبت داده می‌شود.

• بین رادیاتور و دریچهٔ خروجی از اتصال انعطاف‌پذیر (کانواس) استفاده کنید تا ارتعاش منتقل نشود.
• مسیر کانال را تا حد ممکن کوتاه و مستقیم بگیرید؛ هر خم ۹۰ درجه افت فشار قابل توجهی اضافه می‌کند.
• سقف مجاز افت فشار را از دیتاشیت همان مدل بردارید و در محاسبه به‌عنوان قید در نظر بگیرید.

اثر دما و ارتفاع بر توان خروجی (Derating)

توان اسمی ژنراتور در شرایط مرجع استاندارد اعلام می‌شود. هرچه دمای هوای ورودی بالاتر و ارتفاع محل نصب بیشتر باشد، چگالی هوا کمتر می‌شود و موتور توان کمتری تحویل می‌دهد. این یعنی طراحی ضعیف تهویه دو بار به شما ضربه می‌زند: هم دمای اتاق بالا می‌رود، هم توان قابل استفاده کم می‌شود.

تعاریف توان (Standby، Prime، Continuous) و شرایط مرجع در استاندارد ISO 8528-1 آمده است. منحنی یا جدول کاهش توان مخصوص هر مدل را باید از دیتاشیت رسمی سازنده بردارید؛ درصدهای عمومی برای انتخاب نهایی مدل قابل اتکا نیستند.

تهویهٔ طبیعی، مکانیکی یا خنک‌کاری فعال؟

اگر مسیر هوای طبیعی موجود است، معمولاً بهترین انتخاب همان است؛ سراغ خنک‌کاری فعال بروید فقط وقتی محاسبه نشان دهد با هوای محیط نمی‌توان دما را در محدودهٔ مجاز نگه داشت.

هفت اشتباه رایج در طراحی اتاق ژنراتور

1. بازچرخش هوای داغ: دریچهٔ ورودی و خروجی روی یک دیوار و نزدیک هم — هوای داغ خروجی دوباره مکیده می‌شود و اتاق پله‌پله گرم‌تر می‌شود.
2. دریچهٔ ورودی کوچک: فقط جریان هوا حساب شده و سطح آزاد دریچه نه. نتیجه: فشار منفی در اتاق و افت جریان رادیاتور.
3. نادیده‌گرفتن سطح آزاد کرکره و توری: سطح ظاهری دریچه با سطح عبور هوا اشتباه گرفته می‌شود.
4. عایق‌نکردن لولهٔ دود داخل اتاق: بخش بزرگی از بار حرارتی اتاق از همین‌جا می‌آید و با عایق مناسب حذف می‌شود.
5. نبود اتصال انعطاف‌پذیر: ارتعاش رادیاتور به کانال و سازه منتقل می‌شود و در بلندمدت باعث ترک و صدا می‌شود.
6. فراموش‌کردن فیلتر در محیط پرگردوغبار: در کارخانه‌های سیمان، فولاد و معدن، نبود فیلتر عمر رادیاتور و فیلتر هوای موتور را به‌شدت کوتاه می‌کند.
7. طراحی بر اساس دمای میانگین به‌جای بدترین حالت: اتاق باید در گرم‌ترین روز سال و در بار کامل جواب بدهد، نه در شرایط متوسط.

ایمنی و الزامات نصب

• لولهٔ دود داخل اتاق باید عایق و محافظت‌شده باشد؛ تماس مستقیم با آن باعث سوختگی جدی می‌شود.
• مسیر خروج دود باید کاملاً آب‌بند و دور از دریچهٔ ورودی هوا باشد تا گاز مونوکسید کربن به اتاق یا فضاهای مجاور برنگردد.
• سیستم اعلام و اطفای حریق و تهویهٔ اضطراری را طبق مقررات محلی و نظر مهندس ناظر اجرا کنید.
• در اتاق‌های زیرزمینی، تخلیهٔ هوای اتاق پیش از ورود پرسنل الزامی است.
• طراحی نهایی تهویه، کانال‌کشی و مسیر دود باید توسط مهندس تأسیسات یا برق دارای صلاحیت انجام و تأیید شود. این راهنما برای درک روش است، نه جایگزین طراحی مهندسی پروژه.

چک‌لیست راه‌اندازی و اندازه‌گیری

1. دمای هوای ورودی، وسط اتاق و نزدیک خروجی را در بار حدود ۸۰ درصد اندازه بگیرید.
2. اختلاف دمای ورودی و خروجی (ΔT) را با مقدار طراحی مقایسه کنید.
3. دمای آب موتور را در بار کامل و در گرم‌ترین ساعت روز پایش کنید.
4. سرعت هوا در دریچهٔ ورودی را با آنمومتر بسنجید و با محاسبه بسنجید.
5. بررسی کنید هوای داغ خروجی به دریچهٔ ورودی برنمی‌گردد (تست ساده با دود یا نوار سبک).
6. عملکرد هواکش کمکی و اینترلاک آن با راه‌اندازی ژنراتور را تست کنید.
7. نتایج را در پروندهٔ راه‌اندازی ثبت کنید تا مبنای مقایسه در سرویس‌های بعدی باشد.

سؤالات متداول

آیا اتاق ژنراتور به کولر یا چیلر نیاز دارد؟

برای کاربری در آب و هوای گرم (تابستان تهران ۳۸°C، شیراز ۴۰°C+) و موتورهای بالای ۴۰۰ کاوا، تهویه طبیعی ممکن است کافی نباشد. در این موارد، کولر صنعتی یا چیلر اختصاصی توصیه می‌شود.

چطور بفهمم تهویه کافی است؟

اندازه‌گیری ساده: دماسنج در ۳ نقطه (نزدیک هوای ورودی، وسط اتاق، نزدیک هوای خروجی) در حالت بار ۸۰٪. اگر ΔT > ۱۵°C، تهویه کافی نیست — حواکش بزرگ‌تر لازم است.

برای الزامات کلی نصب، پیلار ولوو پنتا بخش نصب را ببینید.
